Saulės elektrinės kabelis | H1Z2Z2-K | 1x70 mm² | juodas | 1,5 kV DC | EN 50618 | SolarPlus | 1 m
Kodas: 041046Kaina 15.83 € su PVM( 13.08 € be PVM )H1Z2Z2-K yra specializuotas fotovoltinis kabelis, skirtas naudoti saulės energijos sistemose pagal EN 60364-7-712 reikalavimus. Jis tinkamas tiek lanksčiam naudojimui, tiek fiksuotai instaliacijai tiek viduje, tiek lauke, taip pat pramoninėse ir žemės ūkio aplinkose. Be to, kabelis gali būti tiesiogiai klojamas žemėje, yra atsparus UV spinduliuotei, ozonui ir ekstremalioms temperatūroms.
Dėl lankstaus, smulkiai gysloto klasės 5 alavuoto varinio laidininko konstrukcijos, kabelis pasižymi dideliu laidumo efektyvumu ir mechaniniu atsparumu. Dviguba kryžminio poliolefininio kopolimero izoliacija užtikrina ilgaamžiškumą ir atsparumą nepalankioms sąlygoms.
-
Saulės elektrinės kabelis | H1Z2Z2-K | 1x70 mm² | juodas | 1,5 kV DC | EN 50618 | SolarPlus | 1 m
Vienos gyslos 70 mm² lankstus kabelis H1Z2Z2-K pagal EN 50618 – didelės srovės DC linijoms saulės elektrinėse ir energijos kaupimo sistemose: nuo jungimo dėžučių iki inverterio, tarp baterijų bloko ir hibridinio inverterio. Kaina nurodyta už 1 m.
Pagrindinė mintis:
70 mm² skerspjūvis reikalingas ten, kur DC srovė matuojama šimtais amperų – žemos įtampos (48 V) baterijų sistemose ar surinktose stringų linijose. Smulkiagyslis 5 klasės varis leidžia lenkti kabelį skyduose ir baterijų spintose, o EN 50618 konstrukcija atlaiko lauko sąlygas.Skerspjūvis
1x70 mm², skardintas Cu, 5 klasėVardinė įtampa
1,0/1,0 kV AC; 1,5/1,5 kV DCLeistina srovė
347 A – vienas kabelis ore, 60 °C aplinkojeStandartas
EN 50618 · TÜVVeikimo principas

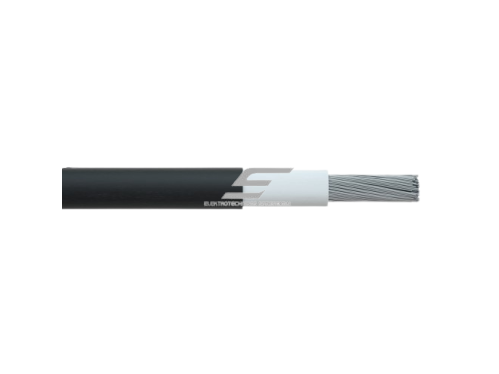

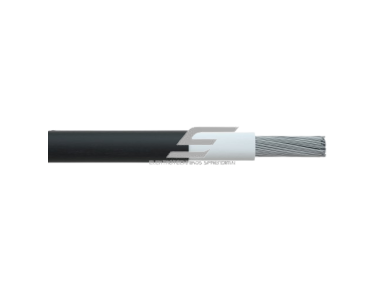

Kabelis jungia didelės srovės DC grandinės taškus: baterijų bloką su inverteriu ar DC jungikliu, surinkimo dėžutę su centriniu inverteriu, DC kopnyčias skyduose. Konstrukcija: smulkiagyslis 5 klasės skardinto vario laidininkas, sutinklinta poliolefino izoliacija ir bešalogenis liepsnai atsparus (FRNC) apvalkalas.
Laidininkas ilgalaikiai gali įšilti iki +120 °C, o fiksuotai instaliacijai leidžiama aplinkos temperatūra -40…+90 °C. Apvalkalas atsparus UV, ozonui, drėgmei ir dilimui, todėl kabelį galima tiesti tiek patalpose, tiek lauke.
Rezultatas – maža varža (≤ 0,277 Ω/km) ir mažas įtampos kritimas net esant šimtų amperų srovei, kai kabelis parinktas ir sujungtas tinkamais antgaliais.
Kuo naudingas H1Z2Z2-K 1x70 mm²?
Vienas lankstus kabelis didelei DC srovei – be kelių lygiagrečių plonesnių gyslų. Tai paprastesnis montavimas, mažiau jungčių ir mažesnė perkaitimo rizika baterijų ir inverterių grandinėse.Techninės specifikacijos
Prekės tipas Saulės elektrinės (PV) kabelis, vienos gyslos, lankstus Tipas pagal standartą H1Z2Z2-K Prekės kodas 041046 Skerspjūvis 1x70 mm² Laidininkas Skardintas varis, smulkiagyslis, 5 klasė (IEC 60228) Laidininko varža esant 20 °C ≤ 0,277 Ω/km Vardinė įtampa AC 1,0/1,0 kV; DC 1,5/1,5 kV Leistina srovė (aplinka 60 °C, EN 50618) 347 A – vienas kabelis ore Darbo temperatūra Fiksuota instaliacija -40…+90 °C; lankstus naudojimas -25…+60 °C; laidininkas iki +120 °C Izoliacija Sutinklintas poliolefino kopolimeras Apvalkalas FRNC – bešalogenis, liepsnai atsparus Degumas ir dūmai IEC 60332-1-2; mažas dūmingumas IEC 61034; be halogenų IEC 60754 Atsparumas UV, ozonui, drėgmei, dilimui Išorinis skersmuo apie 16,5 mm Minimalus lenkimo spindulys Fiksuotai – 4 × D; judant – 6 × D Svoris apie 741 kg/km (vario – 672 kg/km) Didžiausia traukimo jėga 1050 N Spalva Juoda Standartas, sertifikatas EN 50618 (VDE 0283-618), TÜV Prekybos vienetas 1 m Pagrindinės funkcijos
- 70 mm² skerspjūvis – didelės DC srovės perdavimas vienu kabeliu, be lygiagrečių gyslų.
- Maža varža – mažesni nuostoliai ir įtampos kritimas 48 V baterijų sistemose.
- Smulkiagyslis 5 klasės varis – lenkiamas ankštose baterijų spintose ir skyduose.
- Skardintas laidininkas – stabilesnis kontaktas užspaudžiamuose antgaliuose, mažiau oksidacijos.
- FRNC apvalkalas – be halogenų, mažai dūmų – tinka techninėms patalpoms.
- Atsparumas UV ir ozonui – galima tiesti ir lauko trasose.
Kur naudojamas?
- Baterijų bloko jungtis su hibridiniu inverteriu
- 48 V energijos kaupimo sistemos
- Surinktų stringų linijos iki centrinio inverterio
- DC kopnyčių ir DC jungiklių prijungimas
- Komercinės ir ūkių saulės elektrinės
- Autonominės sistemos su dideliu baterijų banku
- Techninės patalpos ir konteineriniai kaupikliai
- Lauko DC trasos tarp įrenginių
Naudojimas pagal poreikį
Elektrikui / montuotojui.
Lankstus 70 mm² kabelis, kurį lengviau sulenkti baterijų spintoje nei standžią gyslą, ir pagal kurį parenkami 70 mm² antgaliai.Projektuotojui.
Aiški varža (≤ 0,277 Ω/km) ir leistina srovė (347 A ore pagal EN 50618) įtampos kritimo ir apsaugos skaičiavimams.Ūkio ar įmonės savininkui.
Galimybė įrengti didesnės galios kaupimo sistemą be kompromisų dėl kabelių skerspjūvio.Praktinis panaudojimas
Jeigu 48 V baterijų blokas jungiamas prie 10 kW hibridinio inverterio, DC srovė gali siekti apie 210 A. Kai baterijos ir inverteris yra už 5 m (10 m kabelio pliusui ir minusui), 70 mm² kabelyje įtampos kritimas esant 20 °C bus apie 0,6 V – apie 1,2 % nuo 48 V. Kabelis ir apsaugos aparatas vis tiek parenkami pagal inverterio gamintojo nurodymus ir tiesimo sąlygas.Pliusai
- Didelė leistina srovė – 347 A ore (EN 50618)
- Maža varža – ≤ 0,277 Ω/km
- Lankstus 5 klasės skardintas varis
- Bešalogenis FRNC apvalkalas, mažai dūmų
- Atsparus UV, ozonui ir dilimui
- Parduodamas metrais – tiek, kiek reikia
Minusai / ribojimai
- Reikalingi 70 mm² antgaliai ir hidraulinis presas
- Sunkus (apie 0,74 kg/m) – būtinas tvirtas tvirtinimas
- Leistina srovė mažėja grupuojant ar esant aukštesnei temperatūrai
- Skirtas DC grandinėms; AC pusei parenkamas instaliacinis kabelis pagal projektą
Saugos ir montavimo pastabos
- Prieš jungdami baterijų grandinę, atjunkite baterijų DC jungiklį – trumpasis jungimas sukelia labai didelę srovę.
- Antgalius užspauskite tik tam skirtu 70 mm² įrankiu; patikrinkite, ar gysla įkišta iki galo.
- Kiekvieną baterijos poliaus jungtį priveržkite gamintojo nurodytu momentu.
- Kabelį tvirtinkite taip, kad jo svoris neapkrautų gnybtų; laikykitės 4 × D lenkimo spindulio.
- Kiekvieną kabelį apsaugokite saugikliu ar DC jungikliu pagal projektą.
- Įrengimas – pagal HD 60364-7-712 ir įrangos gamintojo instrukcijas.
Greitas pasirinkimo gidas
H1Z2Z2-K1x70 mm²1,5 kV DC347 A ore (60 °C)-40…+90 °CEN 50618 · TÜVTinka, kai reikia:- didelės DC srovės tarp baterijų ir inverterio
- surinktų stringų linijos iki centrinio inverterio
- lanksčios gyslos baterijų spintoje
- kabelio lauko ir vidaus trasoms
Patikrinkite prieš naudojimą:- inverterio ir baterijų gnybtų priimamą skerspjūvį
- antgalių ir preso tinkamumą 70 mm²
- leistiną srovę su mažinimo koeficientais jūsų tiesimo sąlygomis
Svarbus priminimas: kabelis nepakeičia DC apsaugos – saugikliai ir DC jungikliai parenkami pagal projektą ir įrangos gamintojo reikalavimus.DUK
Kaip parduodamas?
Metrais – kaina nurodyta už 1 m.Kokia leistina srovė?
Pagal EN 50618 – 347 A vienam kabeliui ore esant 60 °C aplinkai; grupuojant ji mažėja.Ar tinka baterijoms jungti?
Taip, tai lankstus 1,5 kV DC kabelis, tinkantis baterijų ir inverterių DC jungtims.Kokius antgalius naudoti?
Variniai (skardinti) 70 mm² vamzdeliniai antgaliai su reikiamu varžto skersmeniu.Ar galima tiesti lauke?
Taip, apvalkalas atsparus UV ir ozonui.Koks lenkimo spindulys?
Fiksuotai – ne mažiau kaip 4 × D (apie 66 mm), judant – 6 × D.Saulės elektrinės kabelis | H1Z2Z2-K | 1x70 mm² | juodas | 1,5 kV DC | EN 50618 | SolarPlus | 1 m
H1Z2Z2-K 1x70 mm² juodas lankstus kabelis pagal EN 50618 – 1,5 kV DC, skardintas 5 klasės varis, ≤ 0,277 Ω/km, 347 A ore, bešalogenis FRNC apvalkalas. Didelės srovės DC linijoms tarp baterijų, inverterių ir saulės elektrinių surinkimo dėžučių.
