  • Programuojama laiko relė (savaitinis laikmatis) | 16 A | 3600 W | 230 V | LCD | DIN 2 mod. | Lexton LX-U05 TS-GE2 | 5907760638762

    Kodas: LX U05 TS-GE2
    Barkodas: 5907760638762

    Skaitmeninė savaitinė laiko relė DIN bėgeliui: 16 A / 3600 W, 8 programos, LCD, atminties rezervas iki 100 val.

  • Programuojama laiko relė (savaitinis laikmatis) | 16 A | 3600 W | 230 V | LCD | DIN 2 mod. | Lexton LX-U05 TS-GE2 | 5907760638762

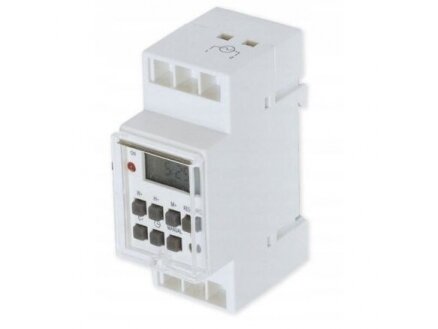

    Lexton LX-U05 – skaitmeninė savaitinė laiko relė, montuojama ant DIN bėgelio elektros skyde. Ji pagal nustatytą grafiką įjungia ir išjungia iki 16 A / 3600 W apkrovą – apšvietimą, vandens šildytuvą, ventiliaciją, siurblį ar kitą 230 V vartotoją. Programos nustatomos mygtukais, būsena matoma LCD ekrane.

    Pagrindinė mintis:
    Kai įrenginys turi veikti tik tam tikromis valandomis ar dienomis, laiko relė pašalina žmogiškąjį faktorių – niekas nepamiršta įjungti ar išjungti. Montuojama skyde, todėl valdymas stacionarus ir apsaugotas nuo atsitiktinio atjungimo. Paprastas būdas taupyti energiją ir išnaudoti pigesnio tarifo valandas.
    Apkrova
    16 A / 3600 W
    Programos
    8 ON/OFF, 16 dienų derinių
    Montavimas
    DIN TH35, 2 moduliai
    Atminties rezervas
    iki 100 val.

    Veikimo principas

    Relė užfiksuojama ant TH35 DIN bėgelio ir užima 2 modulių (35 mm) vietą. Maitinimas ir valdoma grandinė jungiami pagal gamintojo schemą ant korpuso.

    Vidinis laikrodis veikia 24 val. / 7 dienų ciklu. Kiekvienai iš 8 programų nustatomas įjungimo ir išjungimo laikas bei vienas iš 16 dienų derinių – pavyzdžiui, kasdien, tik darbo dienomis ar tik savaitgalį. Atėjus nustatytam laikui, relės kontaktas sujungia arba atjungia apkrovą.

    Dingus tinklo įtampai, įmontuotas akumuliatorius iki 100 valandų išlaiko laikrodį ir programas – atsiradus įtampai, grafikas tęsiamas be pakartotinio programavimo.

    Kuo naudingas Lexton LX-U05?
    Jis leidžia skydo lygmeniu automatizuoti vieną 230 V grandinę pagal savaitinį grafiką, nenaudojant tarpinės relės daugumai buitinių ir smulkių komercinių apkrovų iki 16 A.

    Techninės specifikacijos

    Prekės tipas Skaitmeninė savaitinė laiko relė (programuojamas laikmatis) DIN bėgeliui
    Gamintojas Lexton
    Modelis LX-U05 (TS-GE2)
    EAN 5907760638762
    Maitinimo įtampa 220–240 V AC
    Vardinė srovė 16 A
    Maksimali apkrova 3600 W
    Ekranas LCD
    Programavimo ciklas 24 val. / 7 dienos
    Programų skaičius 8 įjungimo / išjungimo programos
    Dienų deriniai 16
    Laiko formatas 12 / 24 val.
    Valdymas 7 mygtukai
    Atminties rezervas Įmontuotas akumuliatorius, iki 100 val.
    Montavimas DIN bėgelis TH35
    Plotis 2 moduliai (35 mm)

    Pagrindinės funkcijos

    • Savaitinis programavimas – skirtingi grafikai darbo dienoms ir savaitgaliams.
    • 8 programos ir 16 dienų derinių – galima kelis kartus per parą įjungti ir išjungti apkrovą.
    • 16 A / 3600 W kontaktas – tiesiogiai valdo daugumą buitinių apkrovų be papildomo kontaktoriaus.
    • Atminties rezervas iki 100 val. – grafikas nedingsta trumpų ar ilgesnių elektros dingimų metu.
    • DIN 2 modulių korpusas – telpa į standartinį skydą šalia automatinių jungiklių.
    • LCD ekranas ir 12/24 val. formatas – aiškiai matomas laikas ir programos programuojant.

    Kur naudojamas?

    • Vandens šildytuvo (boilerio) valdymas pigesnio tarifo valandomis
    • Kiemo, fasado ir teritorijos apšvietimas
    • Parduotuvių vitrinos, iškabos, reklaminis apšvietimas
    • Laiptinių ir bendrųjų patalpų apšvietimas pagal darbo valandas
    • Ventiliacijos ir ištraukimo ventiliatorių darbo grafikas
    • Karšto vandens cirkuliacinio siurblio valdymas
    • Šiltnamių, augalų auginimo ir akvariumų apšvietimas
    • Ūkio pastatų apšvietimas ir pagalbinė įranga

    Naudojimas pagal poreikį

    Elektrikui ir skydų surinkėjui.
    Kompaktiškas 2 modulių sprendimas, montuojamas kartu su apsaugos aparatais be papildomų korpusų.
    Namo ir sodybos savininkui.
    Boileris, kiemo šviesa ar siurblys veikia pagal grafiką – mažesnės sąnaudos be kasdienės priežiūros.
    Mažos komercijos patalpų valdytojui.
    Vitrinos, iškabos ir ventiliacija įsijungia bei išsijungia pagal darbo laiką, net jei personalas pamiršta.

    Praktinis panaudojimas

    Jeigu name įrengta dviejų laiko zonų apskaita ir 2 kW vandens šildytuvas, LX-U05 montuojamas skyde šildytuvo grandinėje. Šildymas programuojamas tik pigesnio tarifo valandomis, savaitgaliams nustatomas atskiras grafikas. Rezultatas – šildytuvas neveikia brangiu tarifu, o karšto vandens užtenka rytui ir vakarui.

    Pliusai

    • 16 A / 3600 W apkrova tiesiogiai per relę
    • Savaitinis grafikas su 16 dienų derinių
    • Atminties rezervas iki 100 val.
    • Užima tik 2 modulius DIN bėgelyje
    • Aiškus LCD ekranas, paprastas programavimas mygtukais
    • Stacionarus sprendimas – neištraukiamas netyčia

    Minusai / ribojimai

    • Valdo pagal laikrodį – astronominės (saulėlydžio) funkcijos specifikacijoje nėra; lauko apšvietimui reikia sezoninės korekcijos arba prieblandos jungiklio
    • Nėra nuotolinio (Wi-Fi / programėlės) valdymo
    • 8 programų gali neužtekti labai sudėtingiems grafikams
    • Varikliams, kompresoriams ir apkrovoms su didele paleidimo srove – per kontaktorių
    • Skirta tik montavimui skyde, ne kištukiniam lizdui

    Saugos ir montavimo pastabos

    • Montuoti ir jungti turi kvalifikuotas elektrikas, prieš tai atjungęs įtampą.
    • Valdomą grandinę apsaugokite ne didesnės kaip 16 A vardinės srovės automatiniu jungikliu.
    • Laidų skerspjūvį parinkite pagal faktinę apkrovos srovę.
    • Neviršykite 16 A / 3600 W; apkrovoms arti ribos ar su didele paleidimo srove naudokite kontaktorių su 230 V rite.
    • Trifazių vartotojų tiesiogiai per relę nejunkite – tik per kontaktorių.
    • Jungdami vadovaukitės gamintojo schema ant korpuso.

    Greitas pasirinkimo gidas

    16 A
    3600 W
    220–240 V AC
    DIN 2 mod.
    8 programos
    LCD
    Tinka, kai reikia:
    • valdyti vieną 230 V grandinę pagal savaitinį grafiką
    • stacionaraus sprendimo skyde vietoj kištukinio laikmačio
    • išnaudoti pigesnio tarifo valandas
    Patikrinkite prieš naudojimą:
    • ar skyde yra 2 laisvi moduliai
    • apkrovos srovę ir pobūdį (aktyvioji, indukcinė, LED su paleidimo srove)
    • ar grandinė apsaugota ne didesniu kaip 16 A automatu
    • ar jūsų grafikui pakaks 8 programų
    Svarbus priminimas: laiko relė yra valdymo, o ne apsaugos įtaisas – ji nepakeičia automatinio jungiklio, RCD ar kontaktoriaus galingoms apkrovoms.

    DUK

    Ar galima tiesiogiai valdyti vandens šildytuvą?
    Taip, jei jo galia neviršija 3600 W ir grandinė apsaugota ne didesniu kaip 16 A automatu.
    Kas nutinka dingus elektrai?
    Įmontuotas akumuliatorius iki 100 valandų išlaiko laikrodį ir visas programas.
    Kiek vietos užima skyde?
    2 modulius (35 mm) ant standartinio TH35 DIN bėgelio.
    Ar galima nustatyti kitą grafiką savaitgaliui?
    Taip – kiekvienai programai priskiriamas vienas iš 16 dienų derinių.
    Ar tinka lauko apšvietimui?
    Tinka, tačiau relė veikia pagal laikrodį, todėl įjungimo laikus reikia koreguoti pagal sezoną arba derinti su prieblandos jungikliu.
    Ar galima valdyti trifazį variklį?
    Tiesiogiai – ne; per kontaktorių, kurio ritę valdo laiko relė, – taip.

    Programuojama laiko relė Lexton LX-U05 | 16 A | DIN

    Skaitmeninė savaitinė laiko relė DIN bėgeliui: 16 A / 3600 W, 8 programos, 16 dienų derinių, LCD ekranas ir atminties rezervas iki 100 val. Patikimas būdas skyde automatizuoti apšvietimą, vandens šildytuvą, ventiliaciją ar siurblius pagal savaitinį grafiką.

    Iliustracinis vaizdas gali būti sukurtas naudojant DI. Prekės išvaizda gali nežymiai skirtis nuo pavaizduotos. Vadovaukitės technine specifikacija.
