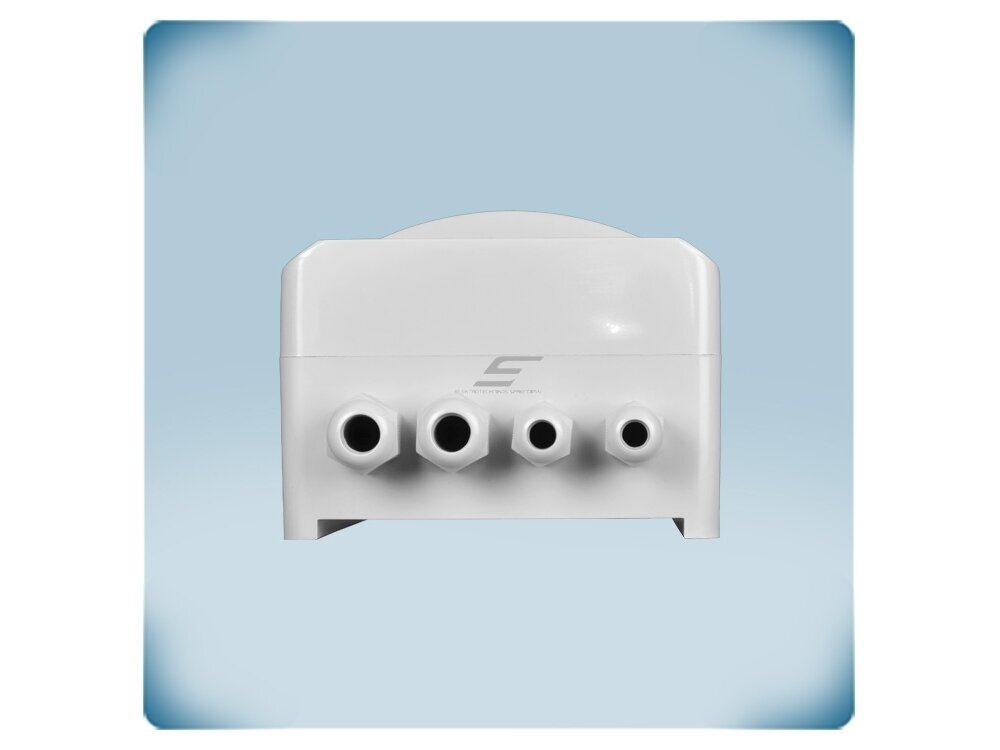

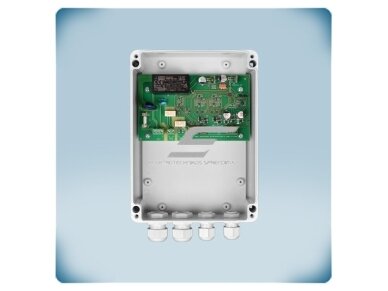

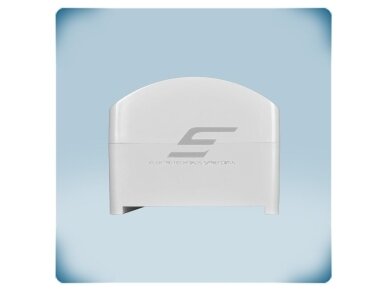

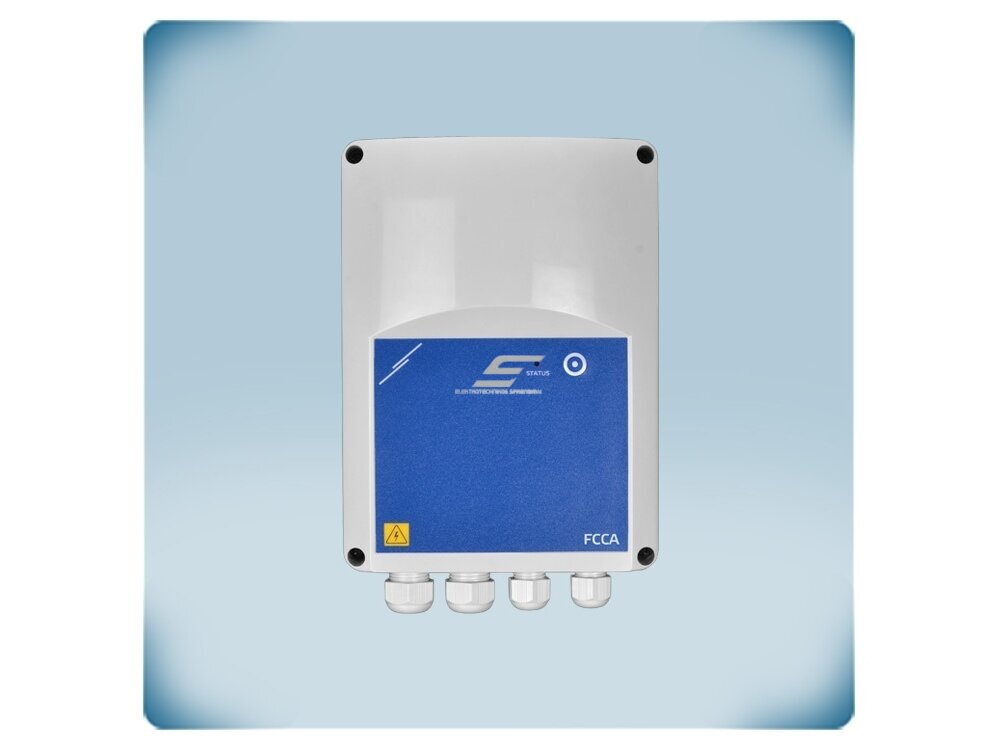

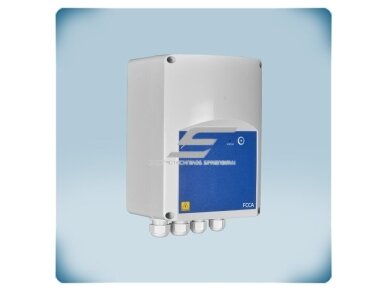

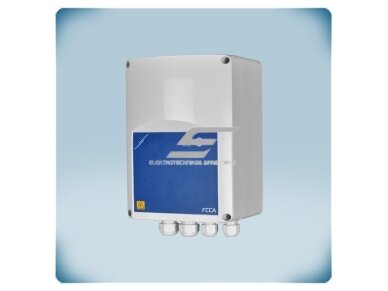

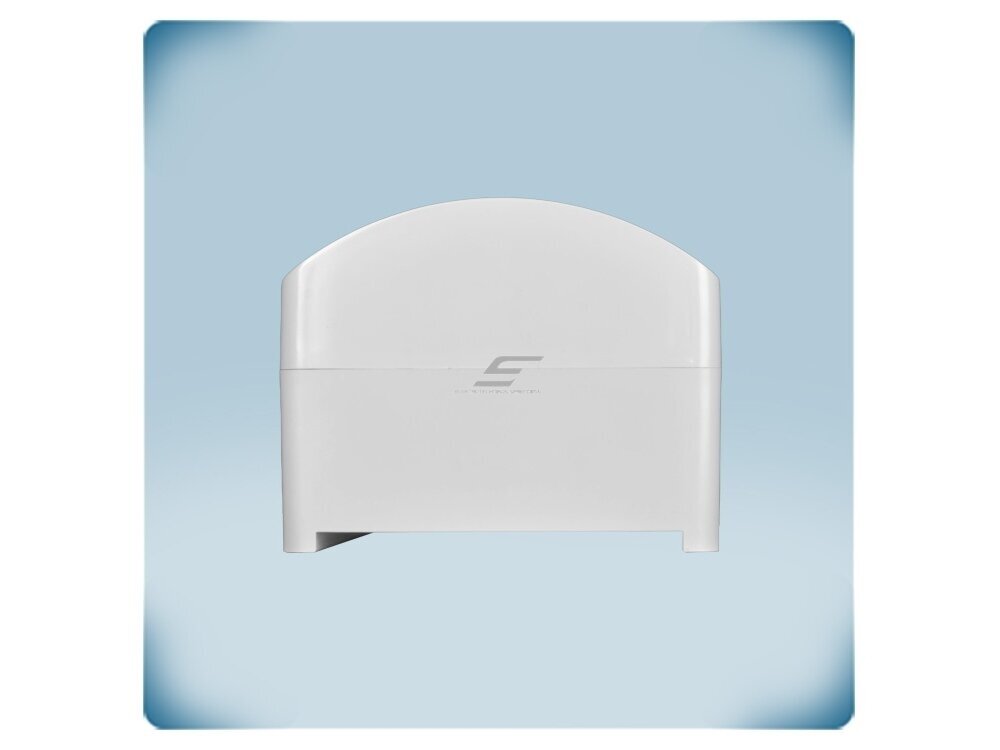

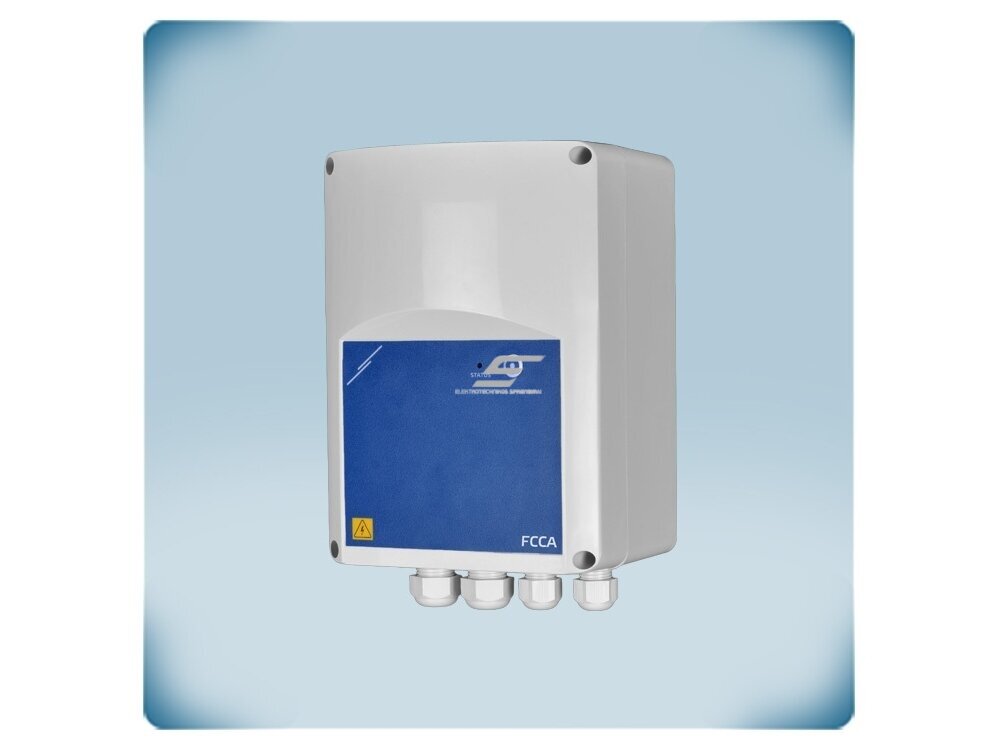

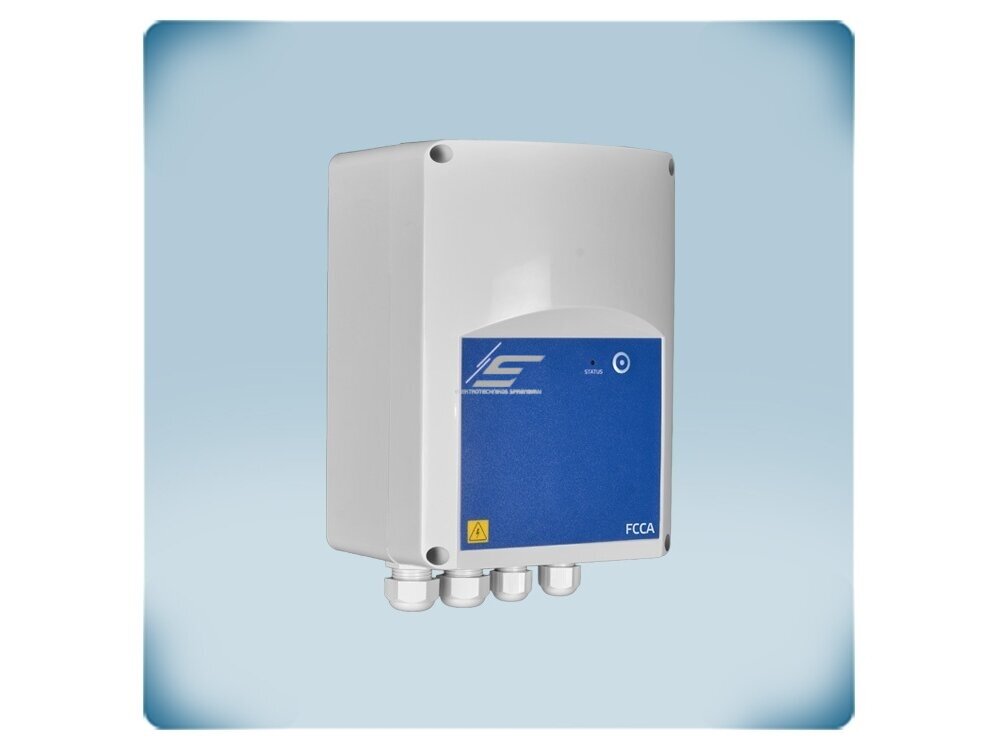

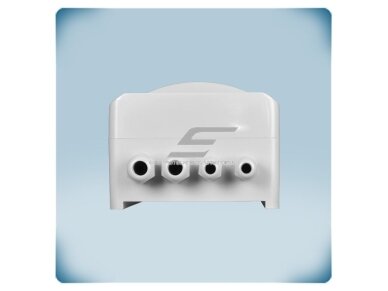

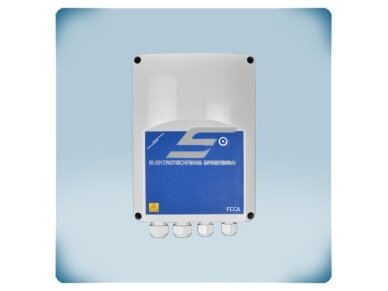

    Laisvojo vėsinimo valdiklis | 2×PT500 įėjimai | 0-10VDC/4-20mA/PWM | relė 2A | Modbus RTU | 85-264VAC | IP54 | Sentera Controls | FCCA8-DM

    Kodas: FCCA8-DM
    Pasiteirauti apie prekę
    Kaina 318.53 € su PVM
    ( 263.25 € be PVM )
    496.91 € Sutaupykite 178.38 €
    Pasiūlymas galioja iki 2026-12-31
  • Prekės aprašymas

    Laisvojo vėsinimo valdiklis | 2×PT500 įėjimai | 0-10VDC/4-20mA/PWM | relė 2A | Modbus RTU | 85-264VAC | IP54 | Sentera Controls | FCCA8-DM

    FCCA8-DM – Sentera Controls laisvojo vėsinimo (free cooling) valdiklis: pagal du PT500 jutiklius (lauke ir patalpoje) jis įjungia ventiliatorių ir atidaro sklendę, kai lauko oras vėsesnis už patalpos orą, ir taip vėsina patalpą be kondicionavimo. Analoginis išėjimas valdo ventiliatoriaus greitį, relė – sklendę. Maitinimas 85–264 VAC.

    Pagrindinė mintis:
    Vėsus lauko oras – nemokamas vėsinimo šaltinis. Valdiklis pats lygina patalpos ir lauko temperatūras ir naudoja lauko orą tik tada, kai tai prasminga, – mažiau kondicionieriaus darbo valandų ir elektros sąnaudų.
    Įėjimai
    2 × PT500 (lauke / patalpoje)
    Ventiliatoriaus išėjimas
    0-10 / 2-10 / 0-5 VDC, 0-20 / 4-20 mA, PWM
    Relė
    2 A, sklendė
    Maitinimas / apsauga
    85–264 VAC, IP54

    Veikimo principas

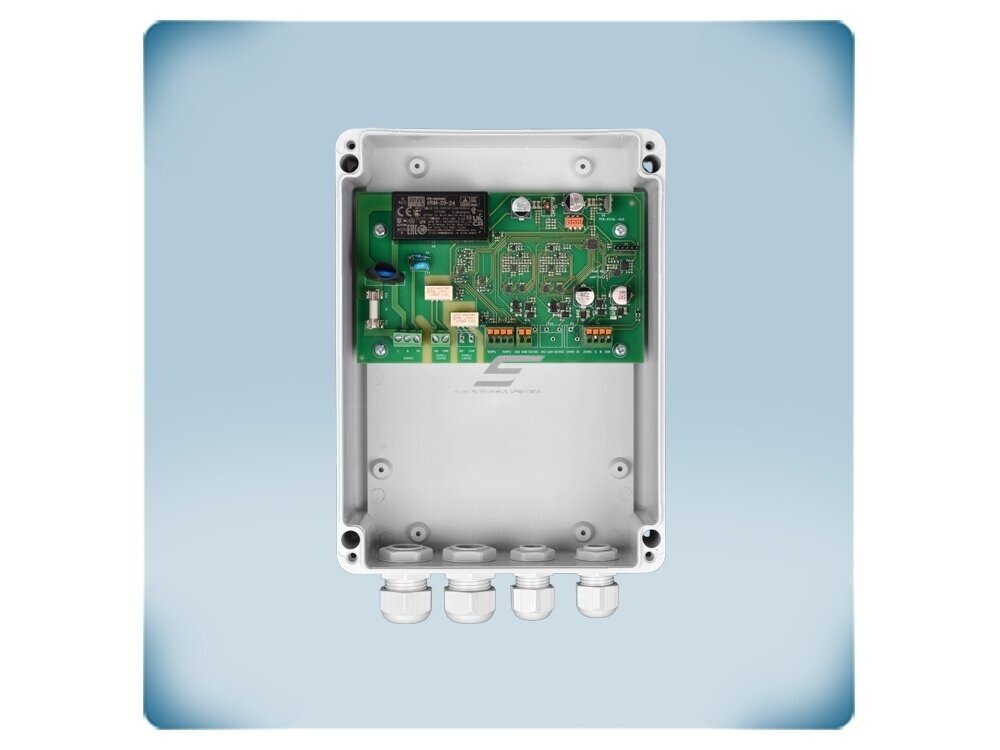

    Valdiklis tvirtinamas ant sienos ir maitinamas 85–264 VAC (L, N, PE). Prijungiami du PT500 jutikliai (TEMP1 – lauke, TEMP2 – patalpoje), ventiliatoriaus valdymo signalas (AO1, GND), relė oro sklendei (NO, COM) ir, jei reikia, Modbus RTU (A, B); 24 VDC / 500 mA išėjimas gali maitinti išorinį įrenginį.

    Laisvasis vėsinimas paleidžiamas, kai patalpoje daugiau kaip 1 °C šilčiau už nustatymą, patalpos ir lauko skirtumas viršija nustatytą (HR62) ir lauke daugiau kaip +5 °C; stabdomas, kai patalpa atvėsta 1 °C žemiau nustatymo, skirtumas sumažėja iki 1 °C arba lauke tampa žemiau +4 °C. Relė atidaro sklendę prieš ventiliatoriaus paleidimą ir uždaro jam sustojus; ventiliatorius dirba kintamu arba fiksuotu greičiu, mygtuku įjungiamas Boost, o išėjimo tipas (0-10, 2-10, 0-5 VDC, 0-20, 4-20 mA ar PWM) parenkamas per Modbus.

    Rezultatas – patalpa vėsinama nemokamu lauko oru, kai tik tai įmanoma, ir mažiau dirba kondicionieriai. Gedimo atveju išėjimas nukrenta iki 0 % ir relė išjungiama, po atsistatymo – 20 s vėlinimas, daugiau nei 10 aliarmų – blokavimas iki maitinimo perjungimo; būsena matoma RGB LED.

    Kuo naudingas FCCA8-DM?
    Paruoštas laisvojo vėsinimo algoritmas su sklendės valdymu, Boost mygtuku ir Modbus RTU viename IP54 korpuse – nereikia programuoti PLC.

    Techninės specifikacijos

    Prekės tipas Laisvojo vėsinimo valdiklis
    Gamintojas / kodas Sentera Controls / FCCA8-DM
    Paskirtis Ventiliatoriaus ir sklendės valdymas laisvajam vėsinimui lauko oru
    Temperatūros įėjimai 2 × PT500: TEMP1 – lauke, TEMP2 – patalpoje (jutikliai užsakomi atskirai)
    Analoginis išėjimas AO1 0-10 VDC (numatytas), 2-10, 0-5 VDC (RL ≥ 1 kΩ); 0-20, 4-20 mA (RL ≤ 500 Ω); PWM 1 kHz push-pull 12 VDC arba atviras kolektorius (≤ 12 VDC)
    Relės išėjimas NO / COM, 2 A (aktyvi apkrova); oro sklendė
    Maitinimo išėjimas 24 VDC, 500 mA išoriniam įrenginiui
    Maitinimo įtampa 85–264 VAC, 50–60 Hz (L, N, PE)
    Režimai Kintamas / fiksuotas greitis, Boost, Override
    Valdymas vietoje Boost mygtukas, RGB būsenos LED
    Ryšys Modbus RTU (RS485), A, B; Cat5 / EIB kabelis; SenteraWeb per Sentera interneto modulį
    Korpusas ABS plastikas, pilkas (RAL 7035)
    Apsaugos klasė IP54
    Darbo sąlygos -10…+60 °C, 15–90 % rH be kondensacijos
    Laikymo sąlygos 0…+20 °C, 15–80 % rH
    Svoris 0,93 kg (neto)
    Atitiktis LVD 2014/35/ES, EMC 2014/30/ES, WEEE 2012/19/ES, RoHS (ES) 2015/863

    Pagrindinės funkcijos

    • Laisvojo vėsinimo logika – paleidimas ir stabdymas pagal patalpos nustatymą, patalpos ir lauko temperatūrų skirtumą ir lauko temperatūrą.
    • Sklendės valdymas – relė atidaro sklendę prieš ventiliatoriaus paleidimą.
    • Boost – mygtuku ar per Modbus – laikinas padidintas greitis su nustatomu laiku.
    • Universalus analoginis išėjimas – tinka EC varikliams ir AC ventiliatorių greičio reguliatoriams su analoginiu įėjimu.
    • Override per Modbus – greitis gali būti nustatomas iš BMS nepriklausomai nuo automatinės logikos.
    • Aliarmų valdymas – gedimo atveju išėjimai išjungiami, pasikartojus – blokavimas.
    • 24 VDC išėjimas – iki 500 mA išoriniam įrenginiui maitinti.
    • SenteraWeb – per Sentera interneto modulį – nuotolinis stebėjimas ir nustatymai.

    Kur naudojamas?

    • Serverinės ir telekomunikacijų patalpos
    • Techninės patalpos su šilumą išskiriančia įranga
    • Sandėliai ir gamybos patalpos
    • Biurai ir prekybos patalpos pereinamuoju sezonu
    • Pastatai, kur norima sumažinti kondicionavimo darbo laiką
    • Elektros skirstyklos ir transformatorinės su šilumos išsiskyrimu
    • Mobiliojo ryšio ir duomenų perdavimo konteineriai

    Naudojimas pagal poreikį

    Serverinių ir telekomunikacijų patalpų prižiūrėtojui.
    Lauko oru vėsinama tol, kol lauke daugiau kaip +5 °C ir pakanka temperatūrų skirtumo, todėl kondicionierius dirba trumpiau.
    ŠVOK paleidimo-derinimo inžinieriui.
    Sklendės atsidarymo laikas, HR62 skirtumas ir išėjimo tipas nustatomi per Modbus RTU pagal konkretų objektą.
    Techninių patalpų vėdinimo montuotojui.
    Vienas prietaisas valdo ir ventiliatorių, ir sklendę per relę, papildomos logikos nereikia.

    Praktinis panaudojimas

    Jeigu serverinėje temperatūra 1 °C viršija nustatymą, o lauke yra +12 °C, tada FCCA8-DM pirmiausia relė atidaro oro sklendę ir po nustatyto laiko paleidžia ventiliatorių, kuris sustabdomas patalpai atvėsus 1 °C žemiau nustatymo.

    Pritaikymo gidas: kaip naudojamas praktikoje

    FCCA8-DM pritaikomas skirtingiems objektams – keičiasi tik tai, kas prijungiama prie jo išėjimų:

    Objektas Kas prijungiama Rezultatas Montuotojo pastaba
    Serverinė AO1 → EC ištraukimo ventiliatorius; relė → tiekimo sklendė; PT500 – lauke ir patalpoje Vėsinama lauko oru, kondicionierius dirba rečiau Lauko jutiklį montuokite pavėsyje
    Techninė patalpa su AC ventiliatoriumi AO1 → AC ventiliatoriaus greičio reguliatorius Ventiliatoriaus greitis pagal vėsinimo poreikį Signalo tipą parinkite per Modbus
    Paprastas sprendimas fiksuotu greičiu HR84 > 0 % – fiksuotas greitis Ventiliatorius tik įjungiamas / išjungiamas pagal sąlygas Tinka paprastiems ventiliatoriams su reguliatoriumi
    Trumpalaikis intensyvus vėdinimas Boost mygtukas Laikinas padidintas greitis su automatišku grįžimu Trukmė nustatoma HR85
    Objektas su BMS Modbus RTU → A, B Būsena, aliarmai ir Override iš BMS Cat5 / EIB kabelis

    Kaip parinkti valdiklį

    Užduotis Rekomenduojamas modelis
    Šilto oro grąžinimas nuo lubų žemyn (aukštos patalpos, sandėliai, cechai) DSCA8-DM (destratifikacijos valdiklis)
    Patalpos vėsinimas vėsesniu lauko oru be kondicionavimo FCCA8-DM (laisvojo vėsinimo valdiklis) ← šis modelis
    Taisyklė: valdiklis parenkamas pagal užduotį: šilumos grąžinimas nuo lubų – DSCA8-DM, vėsinimas lauko oru – FCCA8-DM. Abiem reikia dviejų PT500 jutiklių (užsakomi atskirai) ir ventiliatoriaus su analoginiu valdymo įėjimu (EC variklis arba AC greičio reguliatorius).
    Kada rinktis kitą sprendimą: PT500 jutikliai užsakomi atskirai (Sentera PT500 serija); AC ventiliatoriams – greičio reguliatoriai su analoginiu įėjimu; šilumos grąžinimui nuo lubų – DSCA8-DM.

    Pliusai

    • Paruoštas valdymo algoritmas be PLC programavimo
    • Universalus analoginis išėjimas, įskaitant 4-20 mA ir PWM
    • Relė sklendei
    • 24 VDC / 500 mA išėjimas išoriniam įrenginiui
    • Modbus RTU ir SenteraWeb galimybė
    • IP54 korpusas, maitinimas 85–264 VAC

    Minusai / ribojimai

    • PT500 jutikliai į komplektą neįeina – užsakomi atskirai
    • Vienas analoginis išėjimas – visi ventiliatoriai valdomi tuo pačiu signalu
    • Relė 2 A – didesnei apkrovai reikalingas tarpinis kontaktorius
    • Daugelis nustatymų (ribos, laikai) keičiami tik per Modbus RTU

    Saugos ir montavimo pastabos

    • Montavimą ir prijungimą atlieka kvalifikuotas elektrikas / automatikos specialistas, atjungus maitinimą.
    • Maitinimo įtampa 85–264 VAC: gnybtuose L, N, PE – pavojinga įtampa; būtinas apsauginis įžeminimas.
    • Relės kontaktų apkrova – ne daugiau 2 A aktyvios apkrovos.
    • PT500 jutiklių kabelius veskite atskirai nuo galios kabelių, venkite kilpų ir nereikalingų jungčių.
    • Modbus ryšio parametrų atstatymas – trumpikliu ant PROG kontaktų 1 ir 2 bent 5 s.

    Greitas pasirinkimo gidas

    2 × PT500
    0-10 VDC / 4-20 mA / PWM
    Relė 2 A
    Modbus RTU
    85–264 VAC
    IP54
    Tinka, kai reikia:
    • vėsinti patalpą lauko oru, kai jis vėsesnis;
    • valdyti ventiliatorių ir sklendę vienu valdikliu;
    • sumažinti kondicionavimo darbo laiką.
    Patikrinkite prieš naudojimą:
    • ar ventiliatorius turi analoginį valdymo įėjimą (EC) arba naudojamas AC greičio reguliatorius;
    • ar užsakyti du PT500 jutikliai;
    • relės apkrovą (iki 2 A).
    Svarbus priminimas: FCCA8-DM – valdiklis: jis formuoja valdymo signalą, bet nėra ventiliatoriaus galios reguliatorius; PT500 jutikliai užsakomi atskirai.

    DUK

    Ar jutikliai įeina į komplektą?
    Ne, reikalingi du PT500 jutikliai, užsakomi atskirai.
    Kokius ventiliatorius galima valdyti?
    EC variklius su analoginiu įėjimu ir AC ventiliatorius per greičio reguliatorių su analoginiu įėjimu.
    Kaip pakeisti išėjimo signalo tipą?
    Per Modbus RTU (numatytas 0-10 VDC).
    Ar reikia kompiuterio paleidimui?
    Ne, pagrindinis darbas – su gamykliniais nustatymais; būsena rodoma RGB LED, mygtukas vietoje.
    Kas nutinka gedimo atveju?
    Analoginis išėjimas nukrenta iki 0 %, relė išjungiama; daugiau nei 10 aliarmų – blokavimas iki maitinimo perjungimo.
    Kaip prijungti prie interneto?
    Per Sentera interneto modulį į SenteraWeb debesį.

    Laisvojo vėsinimo valdiklis | 2×PT500 įėjimai | 0-10VDC/4-20mA/PWM | relė 2A | Modbus RTU | 85-264VAC | IP54 | Sentera Controls | FCCA8-DM

    Sentera FCCA8-DM – laisvojo vėsinimo valdiklis su dviem PT500 įėjimais, analoginiu išėjimu 0-10 VDC / 4-20 mA / PWM, 2 A rele ir Modbus RTU, maitinimas 85–264 VAC, IP54. Vėsina patalpas lauko oru be kondicionavimo.

    Iliustracinis vaizdas gali būti sukurtas naudojant DI. Prekės išvaizda gali nežymiai skirtis nuo pavaizduotos. Vadovaukitės technine specifikacija.
