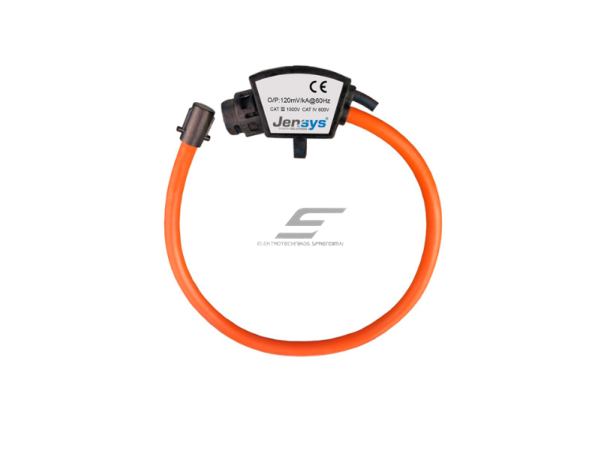

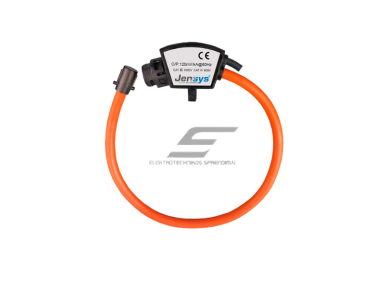

  • Lanksti Rogowski ritė | 3000 A | 85 mV/kA | Ø150 mm langas | 2 m kabelis | tvirtinama dirželiais | NRC-XL-150

    Kodas: ESNRC-XL-150

    Lanksti Rogowski ritė kintamajai srovei iki 3000 A: 85 mV/kA @ 50 Hz, Ø150 mm langas, 8 mm skerspjūvis, ±0,2 % tiesiškumas, 2 m ekranuotas kabelis, tvirtinama dirželiais. Jungiama per Rogowski integratorių arba prie analizatoriaus su 85 mV/kA įėjimu.

  • NRC-XL-150 – lanksti Rogowski ritė 3000 A AC srovei matuoti

    Plona (8 mm) lanksti ritė, kuri apjuosia kabelį ar šyną iki Ø150 mm ir be elektrinio kontakto su laidininku perduoda kintamosios srovės signalą – 85 mV kiekvienam kiloamperui esant 50 Hz. Skirta energijos stebėsenai skyduose, kur įprastas srovės transformatorius netelpa arba jo neįmanoma uždėti neatjungus linijos.

    ⚠ Svarbu prieš perkant: ritė nėra 5 A / 1 A srovės transformatorius

    Ritės išėjimas – tik iki ~255 mV esant 3000 A (50 Hz), signalas proporcingas srovės kitimo greičiui. Jo negalima jungti tiesiai prie skaitiklio ar analizatoriaus 5 A / 1 A srovės įėjimo. Reikalingas Rogowski integratorius (pvz., 85 mV/kA → 333 mV ar 4–20 mA) arba prietaisas su Rogowski įėjimu, nustatytu 85 mV/kA.

    Pagrindinė mintis

    Rogowski ritė neturi magnetinės šerdies, todėl neįsisotina esant dideliems srovės šuoliams ir yra daug lengvesnė už to paties srovės diapazono srovės transformatorių. Ø150 mm langas apjuosia stambius kabelių pluoštus ar šynų paketus. Tai patogu modernizuojant esamus skydus: ritė užtvirtinama ant izoliuoto kabelio dirželiais, o tikslų signalą matavimo prietaisui paruošia integratorius.

    3000 A
    vardinė AC srovė
    85 mV/kA
    išėjimas @ 50 Hz
    Ø150 mm
    lango skersmuo
    ±0,2 %
    tiesiškumas
    2 m
    ekranuotas kabelis

    Techniniai duomenys

    Modelis NRC-XL-150 (kodas ESNRC-XL-150)
    Tipas Lanksti Rogowski ritė, pasyvi (be integratoriaus)
    Vardinė srovė 3000 A AC
    Išėjimo signalas 85 mV/kA @ 50 Hz (102 mV/kA @ 60 Hz); 3000 A, 50 Hz → 255 mV
    Lango skersmuo Ø150 mm
    Ritės skerspjūvis 8 mm
    Tikslumo diapazonas (0,5 % klasė) 1–100 % vardinės srovės (30–3000 A)
    Tikslumas ≤0,5 % (kalibruota, laidininkas centre, 25 °C)
    Tiesiškumas ±0,2 % rodmens
    Padėties paklaida ≤±1 % (arti centro <0,5 %)
    Fazės paklaida ≤0,5°
    Dažnių juosta 1 Hz – 100 kHz (−3 dB)
    Temperatūrinis dreifas 300 ppm/°C
    Izoliacija Ritė 2000 V, kabelis 1000 V; 1000 V CAT III / 600 V CAT IV
    Darbinė temperatūra −30…+80 °C (sandėliavimo −40…+90 °C)
    Apsaugos laipsnis IP67
    Kabelis 2 m, ekranuotas
    Tvirtinimas Dirželiais prie kabelio ar šynos
    Medžiagos Termoplastinė guma, PC/ABS; degumas UL 94 V-0
    Atitiktis CE (EN 61010-1, EN 61326-1)

    Pagrindinės funkcijos

    • Kintamosios srovės matavimas iki 3000 A be elektrinio kontakto su laidininku.
    • Lankstus 8 mm žiedas apjuosia kabelius ir šynas iki Ø150 mm.
    • Nėra magnetinės šerdies – ritė neįsisotina ir nesigadina nuo perkrovos srovių.
    • Atvira antrinė grandinė nepavojinga – nėra aukštos įtampos pavojaus kaip įprastame CT.
    • Tiesiškumas ±0,2 % visame diapazone, tinka ir mažoms, ir didelėms srovėms.
    • Plati dažnių juosta (1 Hz – 100 kHz) – tinka harmonikų analizei.
    • Ekranuota ritė ir kabelis mažina išorinių laukų ir trikdžių įtaką.
    • Tvirtinimas dirželiais – ritė nepasislenka ant kabelio ir nevibruoja.
    • IP67 ir UL 94 V-0 – tinka skydams ir pramoninei aplinkai.
    Kuo skiriasi nuo panašių sprendimų
    Įprastas srovės transformatorius (…/5 A) Turi šerdį ir 5 A / 1 A išėjimą, jungiamas tiesiai prie skaitiklio, bet yra sunkesnis, langas ribotas, o atvira antrinė grandinė pavojinga. Rogowski ritei reikia integratoriaus.
    Ritė su integruotu integratoriumi (333 mV) Iš karto duoda 333 mV signalą, bet yra brangesnė ir didesnė. NRC-XL-150 su atskiru integratoriumi leidžia pasirinkti išėjimą: 333 mV, 4–20 mA ar kitą.
    NRC-XL-100 / NRC-XL-200 Tos pačios konstrukcijos ritės su kitu langu ir vardine srove: Ø100 mm / 1000 A ir Ø200 mm / 6000 A.
    Y-FCT-510 Kitos konstrukcijos lanksti ritė tam pačiam 3000 A / Ø150 mm / 85 mV/kA diapazonui.
    Kur naudojama
    • Skirstomųjų skydų įvadų ir linijų energijos stebėsena.
    • Esamų skydų modernizavimas, kai CT netelpa tarp kabelių.
    • Energijos valdymo sistemos (EMS, BMS, SCADA) per integratorių su 4–20 mA ar 333 mV išėjimu.
    • Tinklo kokybės ir harmonikų matavimai.
    • Saulės elektrinių, generatorių ir variklių linijų srovės kontrolė.

    Jungimo schema

    Ritė apjuosia vieną fazės laidininką, rodyklė nukreipiama apkrovos kryptimi. 2 m kabelis jungiamas prie integratoriaus 85 mV/kA įėjimo, o integratoriaus išėjimas – prie analizatoriaus, skaitiklio ar PLC.

    NRC-XL-150 Rogowski ritės jungimo schema – Elsprendimai.eu
    ☝ Paspauskite schemą – atsidarys padidinta versija.
    ⚠ Schema rekomendacinio pobūdžio. Jungimą tikrinkite pagal gamintojo instrukciją. Montavimą atlieka kvalifikuotas elektrikas. UAB „Elektrotechnikos sprendimai“ neatsako už prijungimą ir galimas klaidas.
    Kodėl taip:
    1Integratorius būtinas
    Ritės įtampa proporcinga srovės kitimo greičiui (di/dt). Integratorius ją paverčia signalu, proporcingu srovei, ir pritaiko prietaiso įėjimui.
    2Rodyklė – apkrovos kryptimi
    Apsukus ritę, signalo fazė apsiverčia 180° – analizatorius rodys neigiamą galią arba eksportą.
    3Žiedas uždarytas, laidas centre
    Neužfiksuotas žiedas ar laidas prie pat jungties didina padėties paklaidą iki ±1 % ir daugiau.
    4Vienas laidininkas ritėje
    Apjuosus kelis fazių laidus ar fazę su nuliu, jų srovės susumuojamos ir rodmuo bus klaidingas.
    ✓ Privalumai
    • Telpa ten, kur netelpa įprastas CT.
    • Neįsisotina ir atlaiko perkrovos sroves.
    • Atvira grandinė nepavojinga.
    • 0,5 % klasė nuo 30 iki 3000 A.
    • IP67, UL 94 V-0, plati dažnių juosta.
    ✗ Ribojimai
    • Matuoja tik kintamąją srovę (AC) – DC nematuoja.
    • Reikia integratoriaus arba prietaiso su Rogowski įėjimu.
    • Signalas priklauso nuo dažnio: 85 mV/kA @ 50 Hz, 102 mV/kA @ 60 Hz.
    • Tikslumas priklauso nuo laidininko padėties ir uždaryto žiedo.
    • Kabelis 2 m – jo ilginti nerekomenduojama.
    ⚡ Sauga
    • Montuoja kvalifikuotas elektrikas. Ritę dėkite tik ant izoliuoto laidininko; prie neizoliuotų šynų – tik atjungus įtampą.
    • Laikykitės izoliacijos ribų: 1000 V CAT III / 600 V CAT IV.
    • Naudokite asmenines apsaugos priemones – dirbama šalia įtampingųjų dalių.
    • Ritės nejunkite prie 5 A / 1 A CT įėjimo – rodmenys bus neteisingi.
    • Integratorių maitinkite pagal jo instrukciją ir patikrinkite nustatytą ritės koeficientą (85 mV/kA).

    Kaip pasirinkti

    Situacija Rinkitės
    Kabelis ar šyna telpa į Ø150 mm NRC-XL-150
    Storesni kabeliai ar šynų paketas NRC-XL-200 (Ø200 mm, 6000 A)
    Prietaisas turi 333 mV įėjimą Kartu – trifazis integratorius DTP.1, 3000 A, 85 mV/kA → 333 mV
    Reikia 4–20 mA signalo PLC ar SCADA Kartu – trifazis integratorius DTP.3, 3000 A, 85 mV/kA → 4–20 mA
    Patikrinkite prieš užsakant:
    • matuojama kintamoji srovė (AC), vardinė srovė – iki 3000 A;
    • kabelio ar šynos paketas telpa į Ø150 mm langą;
    • turite integratorių arba prietaisą su 85 mV/kA Rogowski įėjimu;
    • trifazei linijai reikės 3 ričių – po vieną kiekvienai fazei.
    ☝ Elsprendimai.eu rekomenduoja kartu:

    DUK

    Ar galiu ritę jungti tiesiai prie skaitiklio su 5 A įėjimu?

    Ne. 5 A įėjimas skirtas srovės transformatoriui. Ritę junkite per integratorių arba prie prietaiso, kuris turi Rogowski įėjimą su 85 mV/kA nustatymu.

    Ar ritė matuoja nuolatinę srovę (DC)?

    Ne. Rogowski ritė reaguoja tik į srovės kitimą, todėl matuoja tik kintamąją srovę.

    Ar galima uždėti nepertraukiant linijos?

    Ant izoliuoto kabelio – taip, ritė atsegama ir apjuosia laidininką neatjungus apkrovos. Prie neizoliuotų šynų dirbama tik atjungus įtampą. Montuoja kvalifikuotas elektrikas.

    Analizatorius rodo neigiamą galią – kodėl?

    Ritė uždėta priešinga kryptimi. Apsukite ją taip, kad rodyklė rodytų apkrovos link, arba pakeiskite kryptį prietaiso nustatymuose.

    Kiek ričių reikia trifazei linijai?

    Tris – po vieną kiekvienai fazei. Nulinio laido kartu su faze į ritę nedėkite.

    Ar tinka 60 Hz tinklui?

    Taip, tik signalas didesnis – 102 mV/kA. Integratoriuje ar prietaise nustatykite atitinkamą koeficientą.

    Santrauka

    NRC-XL-150 – lanksti 3000 A Rogowski ritė su Ø150 mm langu ir 85 mV/kA išėjimu, kuri tinka ten, kur netelpa įprastas srovės transformatorius. Jungiama per integratorių. Nežinote, kurį integratorių ar prietaisą pasirinkti? Atsiųskite skydo nuotrauką ir naudojamo prietaiso modelį – susisiekite su mumis.

    Publikuota: 2026-10-31 · Duomenys sutikrinti su gamintojo duomenų lapu: 2026-10-31

    Šaltiniai. Gamintojo NRC serijos Rogowski ričių duomenų lapas (pateikiame pagal užklausą).
    Iliustracinis vaizdas gali būti sukurtas naudojant DI. Prekės išvaizda gali nežymiai skirtis nuo pavaizduotos. Vadovaukitės technine specifikacija.
