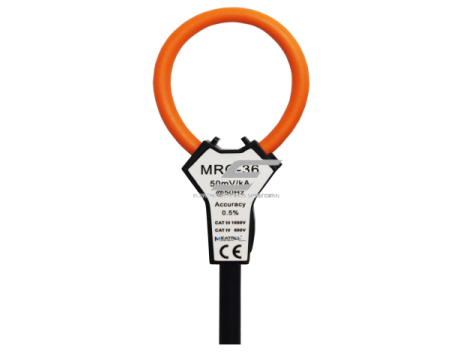

Lanksti ritė srovės matavimui | "Rogowski" žiedas | 1000A | D50mm | 2m kabelis | IP67

Techninės specifikacijos

• Vidinis diametras: 50 mm
• Ritės skerspjūvis: 6 mm
• Vardinė matavimo srovė: 1000 A
• Maksimali matuojama srovė: 100 kA
• Išėjimo santykis (kalibruotas): 22.5 mV/kA @ 50Hz, 50 mV/kA @ 50Hz
• Išėjimo santykis (nekalibruotas): 56 mV/kA @ 50Hz
• Tikslumas: 0.5% (vertikaliai centrinėje padėtyje)
• Linijiškumas: ±0.1% rodmens
• Fazės paklaida: <0.5° (45Hz～65Hz)
• Atsako juosta: 1Hz – 20kHz
• Padėties paklaida: <1% maks.
• Išėjimo poslinkis (0A): <0.05 mV
• Ritės varža: 50–250 Ω
• Darbinė temperatūra: -40…+85 °C
• Temperatūros poslinkis:
• Nekalibruota: <50 ppm/°C
• Kalibruota: <100 ppm/°C
• Maitinimo jungtis: 2 m ilgio laidas
• Apsaugos klasė: IP67

Funkcijos ir savybės

• Lanksti ir kompaktiška konstrukcija: leidžia montuoti aplink įvairaus dydžio kabelius be sistemos išjungimo.

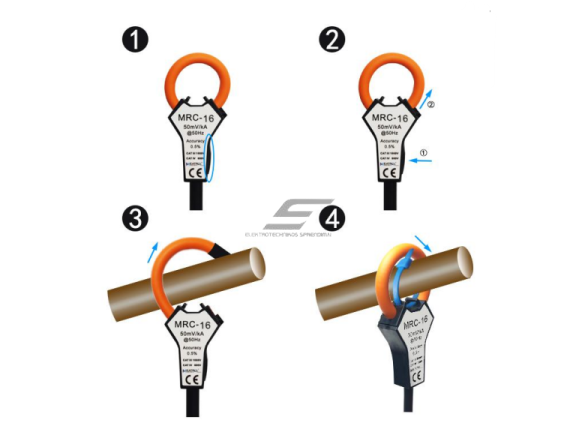

• Lengvas montavimas: ritė tvirtinama kabeliniais dirželiais aplink laidą ar šyną.
• Suderinama su įvairiais įrenginiais: galima jungti prie energijos analizatorių, laboratorinių prietaisų, duomenų kaupiklių, DIN bėgio matuoklių.
• Apsauga nuo išorinių magnetinių laukų: užtikrina stabilų signalą net triukšmingoje pramoninėje aplinkoje.
• Aukštas atsparumas aplinkos poveikiui (IP67) – atspari dulkėms, drėgmei

Naudojimo sritys

• Inžinieriams ir automatizacijos specialistams: puikiai tinka energijos stebėsenai, srovės analizei, naudojant analizatorius, matuoklius ar valdymo sistemas.
• Elektromontuotojams ir technikams: naudojama įrenginių priežiūrai, apsaugos testavimams, fazių apkrovų balansavimui ir energijos suvartojimo kontrolei. Galima naudoti be grandinės išjungimo, todėl ypač patogi priežiūros darbams.
• Laboratorijoms ir moksliniams tyrimams: ideali moksliniams eksperimentams, kai reikalingas tikslaus srovės signalo matavimas plačiame dažnių diapazone.

Pliusai

• Itin lanksti ir kompaktiška konstrukcija – patogu naudoti net siaurose vietose
• Apsauga nuo išorinių trikdžių ir magnetinių laukų
• Lengvas montavimas ir prijungimas
• Nereikalauja maitinimo šaltinio (jungiant prie tinkamų analizatorių)
• Tinka tik AC sistemoms
• Atspari aplinkos poveikiui (IP67)

Minusai

• Neskirta nuolatinės srovės (DC) tiesioginiam matavimui
• Reikalingas atitinkamas matuoklis arba analizatorius su Rogowski įvestimi
