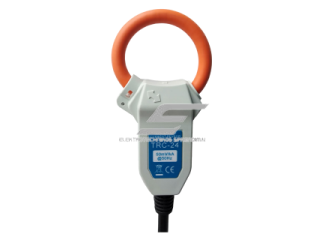

Lanksti ritė srovės matavimui | "Rogowski" žiedas | 300A | D24mm | L-97mm | 2m kabelis | IP68

Techninės specifikacijos

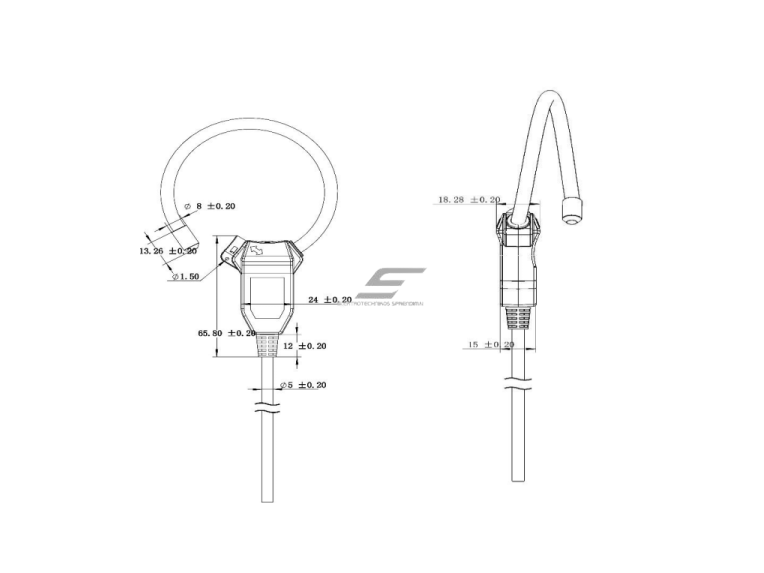

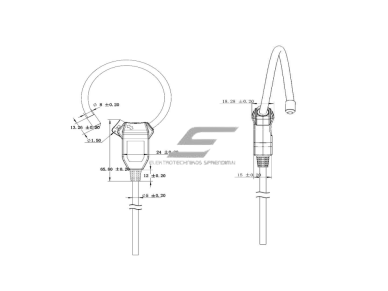

• Ritės ilgis: 97 mm
• Vidinis diametras: 24 mm
• Ritės skerspjūvis: 6 mm
• Vardinė matavimo srovė: 300 A
• Maksimali matuojama srovė: 100 kA
• Išėjimo santykis (kalibruotas): 50 mV/kA @ 50Hz, 60 mV/kA @ 60Hz
• Išėjimo santykis (nekalibruotas): 60 mV/kA @ 50Hz, 72 mV/kA @ 60Hz
• Tikslumas:
• Kalibruotas: <0.5% (25 °C, centrinėje padėtyje)
• Nekalibruotas: <5% (25 °C, centrinėje padėtyje)
• Linijiškumas: ±0.2% rodmens
• Fazės paklaida: ≤0.5°
• Atsako juosta: 1Hz – 100kHz (-3 dB)
• Padėties paklaida: ±1% maks.
• Išėjimo poslinkis (0A): ≤0.05 mV
• Ritės varža: 100–250 Ω
• Darbinė temperatūra: -30…+80 °C
• Temperatūros poslinkis:
• Nekalibruota: 200 ppm/°C
• Kalibruota: 300 ppm/°C
• Maitinimo jungtis: 2 m ilgio laidas
• Svoris: 80–100 g
• Apsaugos klasė: IP68

Funkcijos ir savybės

• Lanksti ir kompaktiška konstrukcija: leidžia montuoti aplink įvairaus dydžio kabelius be sistemos išjungimo.
• Aukštas matavimo tikslumas: kalibruotas modelis užtikrina <0.5% paklaidą.
• Plačios srovės ribos: nuo kelių amperų iki 100 000 A.
• Platus dažnių diapazonas: nuo 1Hz iki 100kHz.

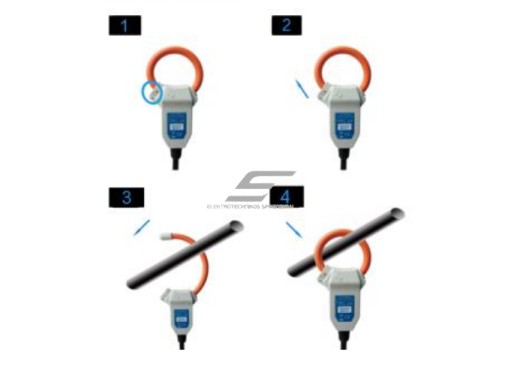

• Lengvas montavimas: ritė tvirtinama kabeliniais dirželiais aplink laidą ar šyną.
• Suderinama su įvairiais įrenginiais: galima jungti prie energijos analizatorių, laboratorinių prietaisų, duomenų kaupiklių, DIN bėgio matuoklių.
• Apsauga nuo išorinių magnetinių laukų: užtikrina stabilų signalą net triukšmingoje pramoninėje aplinkoje.

Naudojimo sritys

• Inžinieriams ir automatizacijos specialistams: puikiai tinka energijos stebėsenai, srovės analizei, naudojant analizatorius, matuoklius ar valdymo sistemas.
• Elektromontuotojams ir technikams: naudojama įrenginių priežiūrai, apsaugos testavimams, fazių apkrovų balansavimui ir energijos suvartojimo kontrolei. Galima naudoti be grandinės išjungimo, todėl ypač patogi priežiūros darbams.
• Laboratorijoms ir moksliniams tyrimams: ideali moksliniams eksperimentams, kai reikalingas tikslaus srovės signalo matavimas plačiame dažnių diapazone.

Pliusai

• Itin lanksti ir kompaktiška konstrukcija – patogu naudoti net siaurose vietose
• Aukštas tikslumas (<0.5%) kalibruotuose modeliuose
• Plačios srovės ribos – iki 100kA
• Platus dažnių diapazonas (1Hz–100kHz)
• Apsauga nuo išorinių trikdžių ir magnetinių laukų
• Lengvas montavimas ir prijungimas
• Nereikalauja maitinimo šaltinio (jungiant prie tinkamų analizatorių)
• Tinka tiek AC, tiek DC sistemoms su integratoriumi

Minusai

• Norint naudoti su kai kuriais prietaisais, gali prireikti išorinio integratoriaus
• Neatspari ekstremalioms vibracijoms ar mechaniniam spaudimui
