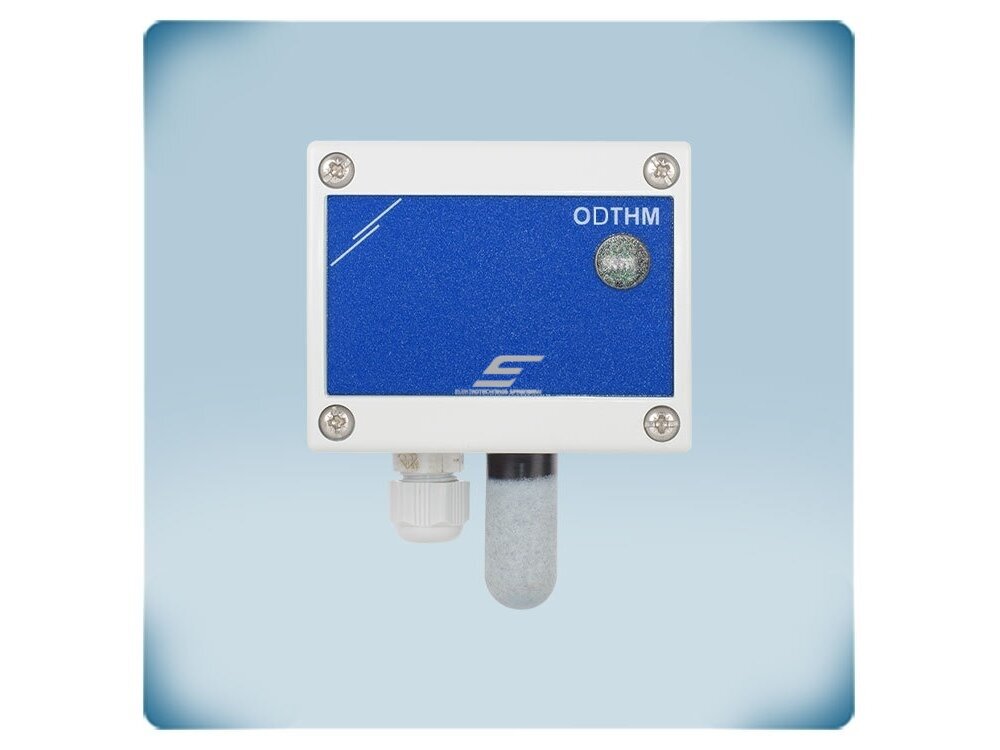

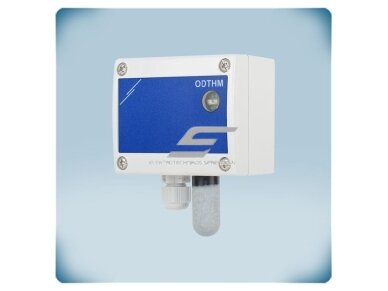

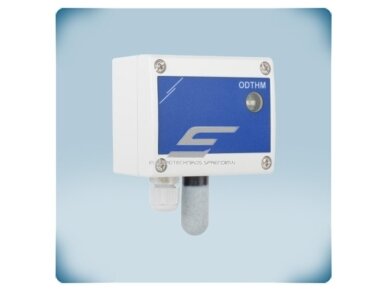

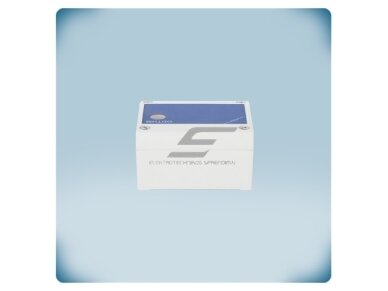

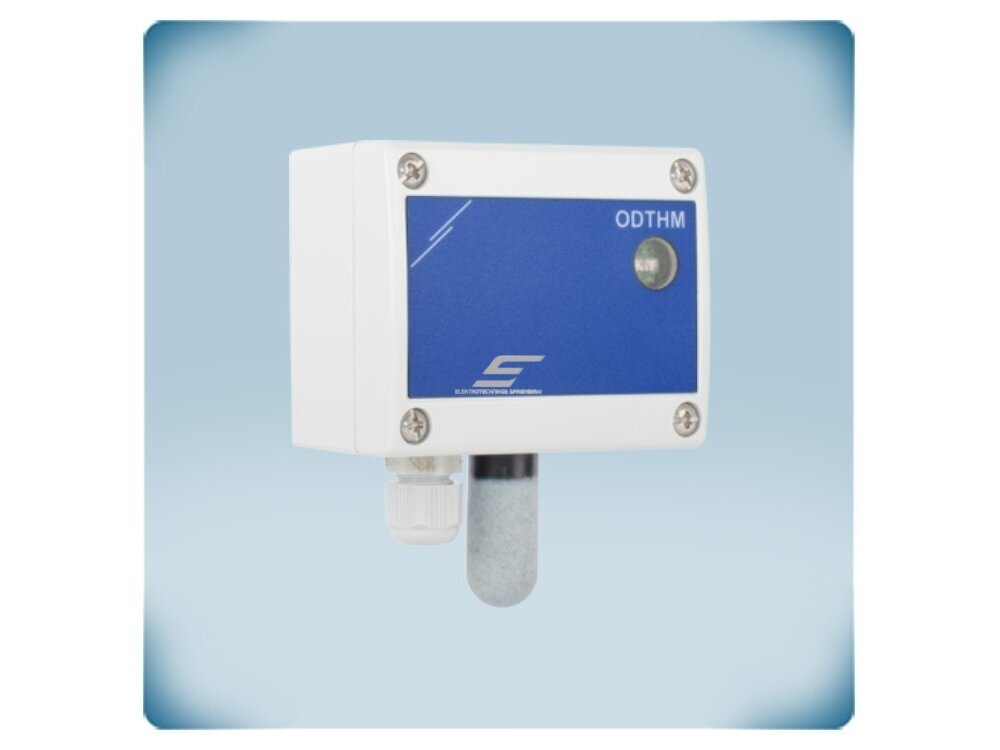

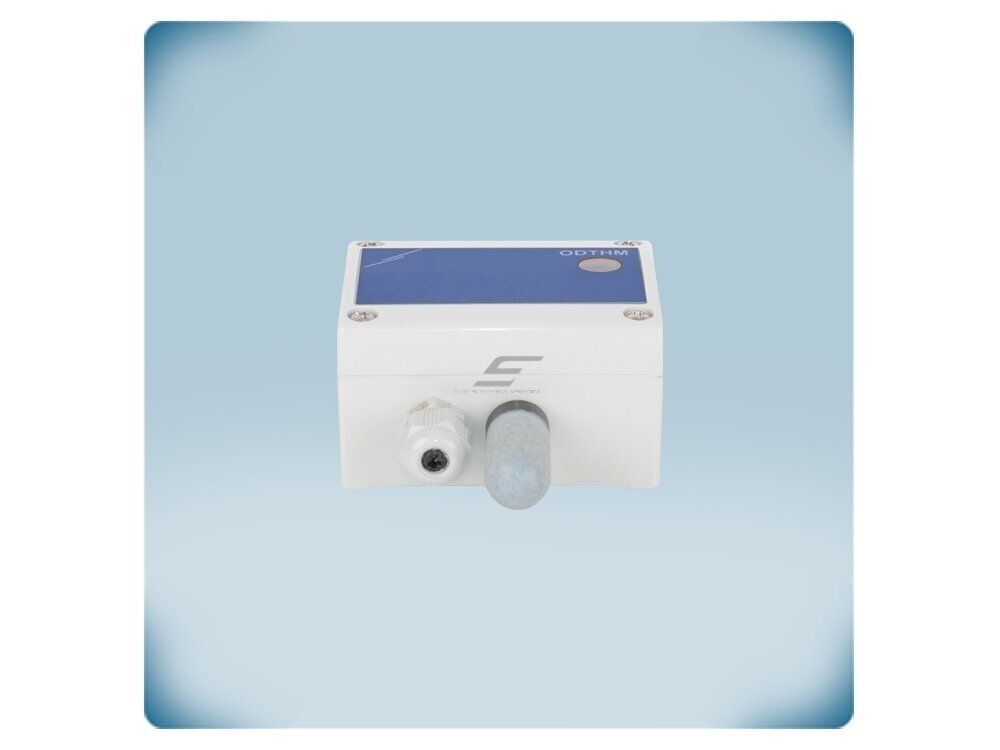

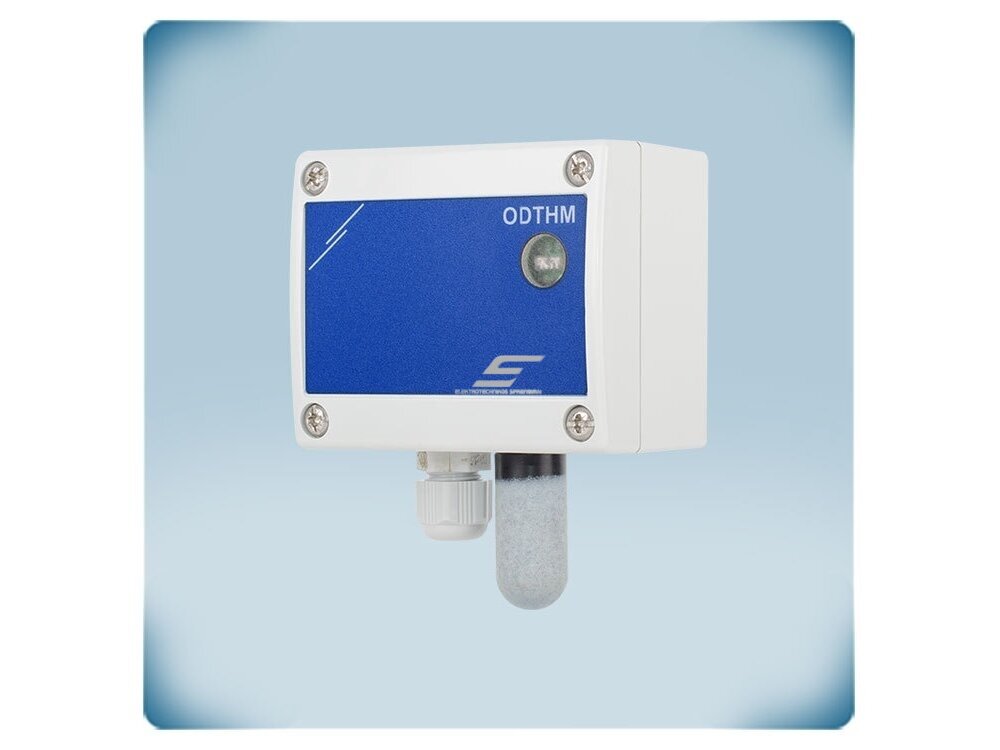

  • Nauja prekė   -51.54€Lauko temperatūros ir drėgmės jutiklis | -30…70°C | 0-100%rH | Modbus RTU | PoM 24VDC | RJ45 | IP65 | Sentera Controls | ODTHM
    Nauja prekė   -51.54€Lauko temperatūros ir drėgmės jutiklis | -30…70°C | 0-100%rH | Modbus RTU | PoM 24VDC | RJ45 | IP65 | Sentera Controls | ODTHM 1
    Nauja prekė   -51.54€Lauko temperatūros ir drėgmės jutiklis | -30…70°C | 0-100%rH | Modbus RTU | PoM 24VDC | RJ45 | IP65 | Sentera Controls | ODTHM 2
    Nauja prekė   -51.54€Lauko temperatūros ir drėgmės jutiklis | -30…70°C | 0-100%rH | Modbus RTU | PoM 24VDC | RJ45 | IP65 | Sentera Controls | ODTHM 3
    Nauja prekė   -51.54€Lauko temperatūros ir drėgmės jutiklis | -30…70°C | 0-100%rH | Modbus RTU | PoM 24VDC | RJ45 | IP65 | Sentera Controls | ODTHM 4
    Nauja prekė   -51.54€Lauko temperatūros ir drėgmės jutiklis | -30…70°C | 0-100%rH | Modbus RTU | PoM 24VDC | RJ45 | IP65 | Sentera Controls | ODTHM 5

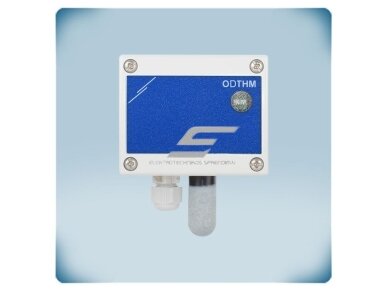

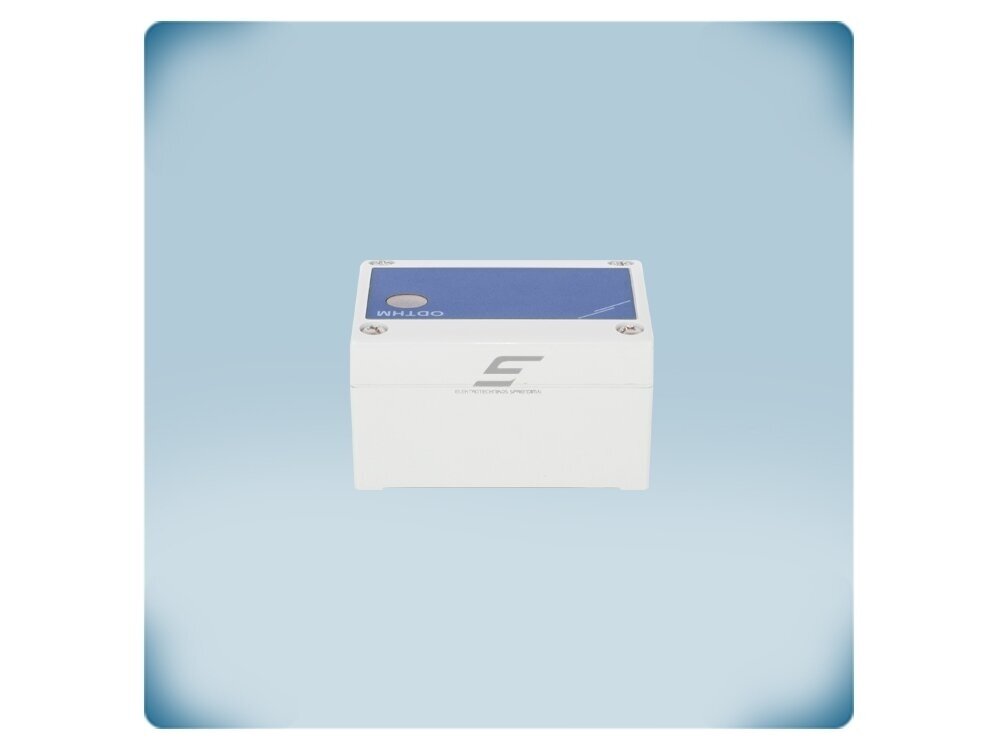

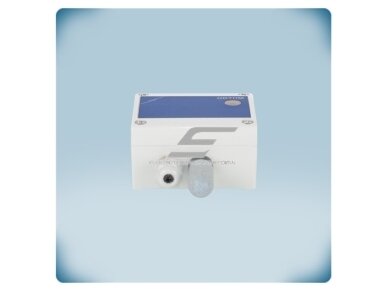

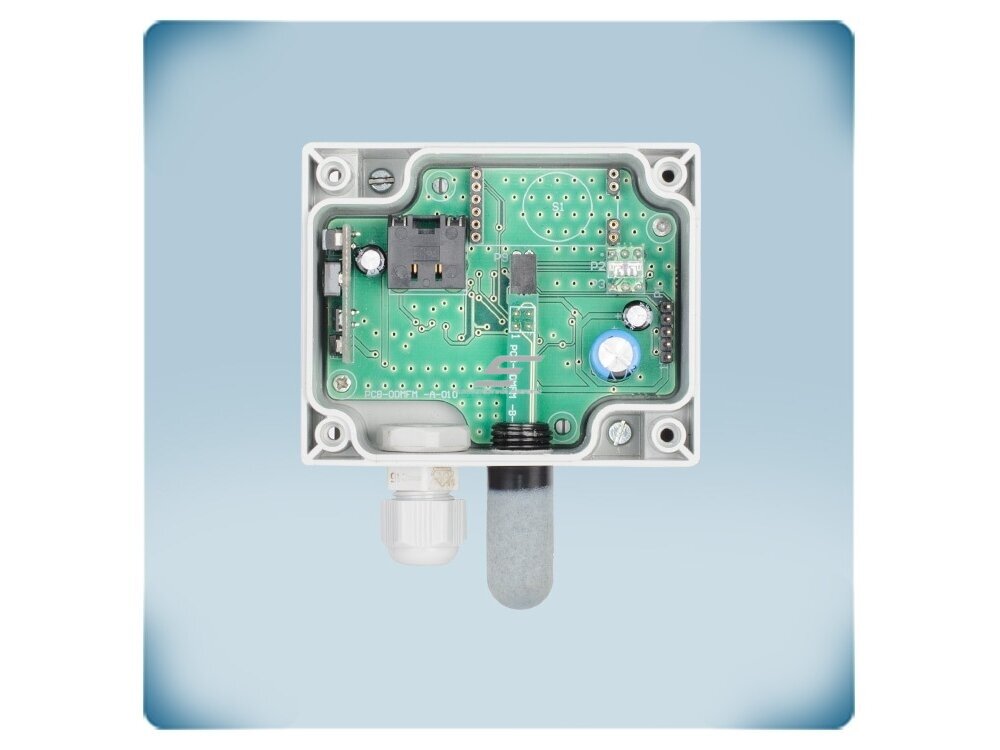

    Lauko temperatūros ir drėgmės jutiklis | -30…70°C | 0-100%rH | Modbus RTU | PoM 24VDC | RJ45 | IP65 | Sentera Controls | ODTHM

    Kodas: ODTHM
    Pasiteirauti apie prekę
    Kaina 92.06 € su PVM
    ( 76.08 € be PVM )
    143.60 € Sutaupykite 51.54 €
    Pasiūlymas galioja iki 2026-12-31
  • Prekės aprašymas

    Lauko temperatūros ir drėgmės jutiklis | -30…70°C | 0-100%rH | Modbus RTU | PoM 24VDC | RJ45 | IP65 | Sentera Controls | ODTHM

    ODTHM – Sentera Controls lauko temperatūros ir drėgmės jutiklis, matuojantis temperatūrą (-30…+70 °C) ir santykinę drėgmę (0–100 % rH) lauke ir drėgnose patalpose. Duomenys perduodami tik skaitmeniškai per Modbus RTU, o maitinimas 24 VDC ateina tuo pačiu kabeliu per RJ45 jungtį (Power over Modbus, PoM). Korpusas IP65 iš UV atsparaus plastiko, šviesos jutiklis atskiria dieną ir naktį, iš matavimų apskaičiuojamas rasos taškas.

    Pagrindinė mintis:
    Vienas kabelis – ir maitinimas, ir ryšys. Jutiklis jungiamas standartiniu RJ45 kabeliu prie Sentera PoM įrenginių ar Modbus tinklo, todėl nereikia atskiro maitinimo bloko ir analoginių kabelių kiekvienam matavimo taškui – ypač patogu, kai daviklių daug.
    Matavimas
    -30…+70 °C / 0–100 % rH
    Išėjimas
    Modbus RTU (RS485)
    Maitinimas
    24 VDC per Modbus (PoM), RJ45
    Apsauga
    IP65, lauko sąlygoms

    Veikimo principas

    Jutiklis tvirtinamas lauke ar drėgnoje patalpoje (2 angos Ø 3,4 mm), nuo tiesioginių saulės spindulių apsaugotoje vietoje, ir prijungiamas vienu RJ45 kabeliu: 24 VDC, GND ir Modbus RTU (A, /B) eina tame pačiame kabelyje (PoM).

    Integruoti skaitmeniniai jutikliai matuoja oro temperatūrą ir santykinę drėgmę, šviesos jutiklis atskiria dieną ir naktį, apskaičiuojamas rasos taškas; diapazonai pasirenkami per Modbus RTU, vertės pateikiamos registruose (IR1 – temperatūra, IR2 – santykinė drėgmė). Valdiklis, BMS, Sentera PoM įrenginys ar SenteraWeb jas nuskaito, o programinė įranga atnaujinama per Modbus tinklą.

    Rezultatas – lauko oro duomenys vėdinimo, laisvojo vėsinimo ar drėkinimo logikai, taip pat matavimai atvirose ir požeminėse automobilių stovėjimo aikštelėse.

    Kuo naudingas ODTHM?
    Maitinimas ir ryšys viename RJ45 kabelyje – mažiau laidų, greitesnis montavimas ir jokių analoginių signalų paklaidų ilgose linijose.

    Techninės specifikacijos

    Prekės tipas Lauko temperatūros ir drėgmės jutiklis
    Gamintojas / kodas Sentera Controls / ODTHM
    Matuojami dydžiai Temperatūra, santykinė drėgmė, aplinkos apšviestumas (diena / naktis); apskaičiuojamas rasos taškas
    Temperatūros diapazonas -30…+70 °C (pasirenkamas per Modbus RTU)
    Drėgmės diapazonas 0–100 % rH, be kondensacijos
    Tikslumas ±0,4 °C (-30…+70 °C); ±3 % rH (0–100 %)
    Išėjimas Skaitmeninis – Modbus RTU (RS485), analoginių išėjimų nėra
    Modbus registrai IR1 – temperatūra, IR2 – santykinė drėgmė
    Maitinimo įtampa 24 VDC per Modbus (PoM)
    Energijos sąnaudos maks. 0,6 W, vidutiniškai 0,45 W, Imax 25 mA
    Jungtis RJ45 lizdas
    Korpusas POLYFLAM® RABS 90000 UV5, pilkas
    Apsaugos klasė IP65 (EN 60529)
    Darbo sąlygos -30…+70 °C, 0–100 % rH be kondensacijos
    Svoris 0,12 kg (neto)
    Atitiktis EMC 2014/30/ES, WEEE 2012/19/ES, RoHS 2011/65/ES, LVD 2014/35/ES

    Gamintojo dokumentacija

    ✔ Rekomenduoja Elektrotechnikos sprendimai

    Originali gamintojo dokumentacija – techniniai duomenys, prijungimo schemos ir montavimo nurodymai.

    Pagrindinės funkcijos

    • IP65 korpusas – lauko sąlygoms ir didelės drėgmės aplinkai, UV atsparus plastikas.
    • Power over Modbus (PoM) – maitinimas ir ryšys vienu RJ45 kabeliu.
    • Modbus RTU – temperatūra ir drėgmė registruose, diapazonai ir parametrai keičiami nuotoliniu būdu.
    • Programinės įrangos atnaujinimas – per Modbus RTU tinklą.
    • Konfigūravimas – Konfigūravimas ir stebėjimas – nemokama Sentera 3SModbus programa (per CNVT-USB-RS485 keitiklį) arba Sensistant Modbus konfigūratorius.
    • Šviesos jutiklis – diena / naktis, reguliuojami „aktyvus“ ir „budėjimo“ lygiai.

    Kur naudojamas?

    • Lauko oro parametrai vėdinimo automatikai
    • Atviros aikštelės
    • Daugiaaukštės ir požeminės automobilių stovėjimo aikštelės
    • Drėgnos techninės patalpos
    • Laisvojo vėsinimo ir drėkinimo logika
    • Šiltnamių ir ūkio pastatų lauko oro kontrolė
    • Pastato fasadas BMS lauko temperatūros kompensacijai

    Naudojimas pagal poreikį

    Automobilių stovėjimo aikštelių vėdinimo projektuotojui.
    IP65 korpusas tinka atviroms ir požeminėms aikštelėms, kur sąlygos drėgnos.
    Šiltnamio ūkiui.
    Lauko temperatūra, drėgmė ir dienos / nakties signalas leidžia valdyti vėdinimą pagal realias lauko sąlygas.
    Laisvojo vėsinimo sistemų integratoriui.
    Lauko oro rodmenys per Modbus RTU tiesiai patenka į valdiklio ar BMS sprendimų logiką.

    Praktinis panaudojimas

    Jeigu vėdinimo valdikliui reikia lauko oro temperatūros ir drėgmės laisvajam vėsinimui, tada ODTHM montuojamas šiaurinėje fasado pusėje be tiesioginės saulės ir vienu RJ45 kabeliu jungiamas prie PoM tinklo, o vertės skaitomos iš IR1 ir IR2.

    Pritaikymo gidas: kaip naudojamas praktikoje

    ODTHM pritaikomas skirtingiems objektams – keičiasi tik tai, kas nuskaito jo duomenis:

    Objektas Kas prijungiama Rezultatas Montuotojo pastaba
    Objektas su BMS RJ45 → Modbus RTU linija su 24 VDC PoM maitinimu Temperatūra ir drėgmė stebimos ir archyvuojamos centralizuotai Kiekvienam jutikliui – atskiras Modbus adresas
    Nuotolinis stebėjimas RJ45 → Sentera interneto modulis → SenteraWeb Duomenų žurnalas, grafikai, įspėjimai internetu Reikalingas Sentera interneto modulis
    Sentera Modbus valdiklis / reguliatorius RJ45 → Sentera įrenginys su Modbus ir PoM Vėdinimas valdomas pagal matuojamą temperatūrą ar drėgmę Patikrinkite, ar įrenginys tiekia PoM maitinimą
    Požeminė automobilių aikštelė Montuojamas aikštelėje, RJ45 → BMS Ventiliacija ir šildymas reaguoja į realią temperatūrą ir drėgmę Rinkitės vietą be tiesioginių saulės spindulių

    Kaip parinkti temperatūros ir drėgmės daviklį lauko sąlygoms

    Montavimo vieta / funkcija Rekomenduojamas modelis
    Lauke / drėgnoje aplinkoje, matavimo duomenys į BMS per Modbus RTU, PoM ODTHM (lauko jutiklis, IP65) ← šis modelis
    Lauke, valdymo signalas pagal T ir rH per Modbus RTU, PoM OCTHM-R (išmanus lauko jutiklis, IP65)
    Ortakyje DSTH-3 / DSTHM-2 arba DCTH-2 serija (žr. kanalinius)
    Patalpoje ant sienos RSTH-3 / RSTHM-2 arba RCTH-2 serija
    Taisyklė: pirmiausia nuspręskite, kur matuojama (ortakis, patalpa, lauke), tada – ko reikia iš daviklio: atskirų analoginių signalų valdikliui (keitiklis, 3 išėjimai), tik duomenų į BMS (Modbus / PoM versija) ar tiesioginio ventiliatoriaus valdymo vienu išėjimu (išmanus jutiklis). Galiausiai – maitinimas ir laidų skaičius: -F – 24 VDC, 4 laidai, atskiros žemės; -G – AC arba DC, 3 laidai, bendra žemė; -M / -H – maitinimas per Modbus kabelį (RJ45).
    Kada rinktis kitą sprendimą: valdymo signalui pagal T ir rH – OCTHM-R; ortakiui – DSTHM-2; patalpoms – RSTHM-2.

    Pliusai

    • Maitinimas ir ryšys vienu RJ45 kabeliu
    • Tikslumas ±0,4 °C, ±3 % rH
    • Diapazonai pasirenkami per Modbus RTU
    • Programinė įranga atnaujinama per Modbus
    • IP65 UV atsparus korpusas

    Minusai / ribojimai

    • Analoginių išėjimų nėra – reikalingas Modbus RTU valdiklis ar BMS
    • Maitinamas tik per PoM (24 VDC) – reikia PoM tiekiančio įrenginio ar maitinimo
    • Pats nevaldo įrenginių – tik matuoja

    Saugos ir montavimo pastabos

    • Montavimą ir prijungimą atlieka kvalifikuotas elektrikas / automatikos specialistas, atjungus maitinimą.
    • Maitinimas – tik 24 VDC per Modbus (PoM); RJ45 jungties nejunkite į kompiuterių tinklo (Ethernet) įrangą.
    • Modbus ryšio parametrų atstatymas – trumpikliu ant PROG kontaktų 1 ir 2 bent 5 s.
    • Montuokite taip, kad kabelio įvadas būtų nukreiptas žemyn ir į korpusą nepatektų vanduo.

    Greitas pasirinkimo gidas

    -30…+70 °C
    0–100 % rH
    Modbus RTU
    PoM 24 VDC
    RJ45
    IP65
    Tinka, kai reikia:
    • matuoti temperatūrą ir drėgmę lauke ir drėgnose patalpose ir perduoti jas į BMS;
    • sumažinti kabelių kiekį – maitinimas ir ryšys vienu kabeliu;
    • naudoti lauko oro duomenis vėdinimo logikoje.
    Patikrinkite prieš naudojimą:
    • ar valdiklis / BMS palaiko Modbus RTU;
    • ar Modbus linija tiekia 24 VDC PoM maitinimą;
    • Modbus adresų planą visiems jutikliams.
    Svarbus priminimas: ODTHM neturi analoginių išėjimų – duomenys gaunami tik per Modbus RTU.

    DUK

    Ar yra 0-10 V išėjimas?
    Ne, jutiklis perduoda duomenis tik per Modbus RTU.
    Kas yra PoM?
    Power over Modbus – 24 VDC maitinimas tiekiamas tuo pačiu RJ45 kabeliu kaip ir Modbus RTU ryšys.
    Ar galima keisti matavimo diapazoną?
    Taip, per Modbus RTU naudojant 3SModbus programą ar BMS.
    Kaip atstatyti Modbus nustatymus?
    Trumpikliu ant PROG kontaktų 1 ir 2 bent 5 sekundes.
    Ar galima montuoti lauke?
    Taip, korpusas IP65 iš UV atsparaus plastiko.
    Kur geriausia montuoti jutiklį?
    Nuo tiesioginių saulės spindulių apsaugotoje vietoje, kad saulė neiškreiptų temperatūros matavimo.

    Lauko temperatūros ir drėgmės jutiklis | -30…70°C | 0-100%rH | Modbus RTU | PoM 24VDC | RJ45 | IP65 | Sentera Controls | ODTHM

    Sentera ODTHM – lauko temperatūros ir drėgmės jutiklis: -30…+70 °C, 0–100 % rH, Modbus RTU ir 24 VDC maitinimas per RJ45 (PoM), IP65. Tinka BMS ir SenteraWeb vėdinimo automatikai.

    Iliustracinis vaizdas gali būti sukurtas naudojant DI. Prekės išvaizda gali nežymiai skirtis nuo pavaizduotos. Vadovaukitės technine specifikacija.
