  • LED juostų valdiklis | su mikrobangų žmogaus buvimo jutikliu | 12-24V DC | vienos spalvos juostų valdymui | 3 kanalai | paslėptam baldų, vitrinų ir koridorių apšvietimui

    Kodas: ES-V3-PE24

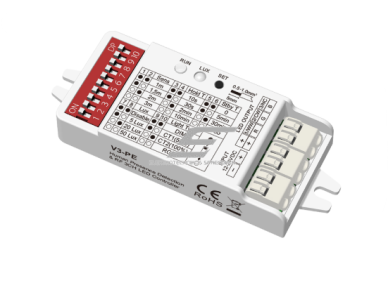

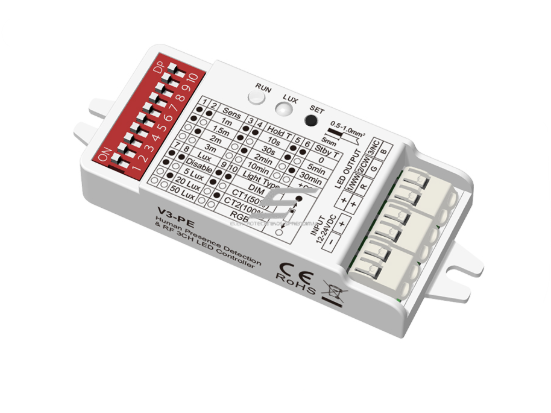

    LED juostų ir žemos įtampos apšvietimo valdiklis su integruotu mikrobangų žmogaus buvimo jutikliu. Įrenginys skirtas 12-24V DC pastovios įtampos LED apšvietimo sistemoms, turi 3 kanalų išėjimą, RF 2.4GHz valdymą, 24GHz mikrobangų aptikimą ir leidžia automatiškai valdyti apšvietimą pagal žmogaus buvimą patalpoje ar aptikimo zonoje.
  • LED juostų valdiklis su mikrobangų žmogaus buvimo jutikliu – 12-24V DC, vienos spalvos juostų valdymui, 3 kanalai, RF 2.4GHz, baldų, vitrinų ir koridorių apšvietimui

    LED juostų ir žemos įtampos apšvietimo valdiklis su integruotu mikrobangų žmogaus buvimo jutikliu, vienos spalvos juostų valdymui. Įrenginys skirtas 12-24V DC pastovios įtampos LED apšvietimo sistemoms, turi 3 kanalų išėjimą, RF 2.4GHz valdymą, 24GHz mikrobangų aptikimą ir leidžia automatiškai valdyti apšvietimą pagal žmogaus buvimą patalpoje ar aptikimo zonoje.

    Pagrindinė mintis:
    Šis įrenginys skirtas tada, kai reikia automatiškai valdyti LED juostų ar žemos įtampos LED apšvietimą pagal žmogaus buvimą. Jis ypač tinkamas baldų, vitrinų, lentynų, koridorių, nišų, pagalbinių patalpų ir paslėpto LED apšvietimo sprendimams.
    Maitinimas
    12-24V DC
    Išėjimas
    3CH, 2A/kanalui
    Maks. apkrova
    144W
    Naudojimas
    LED juostoms ir paslėptam apšvietimui

    Veikimo principas

    Įrenginys veikia kaip LED apšvietimo valdiklis ir žmogaus buvimo jutiklis viename įrenginyje. Prie valdiklio jungiamas 24V DC maitinimo šaltinis, o išėjimo kanalai naudojami LED juostoms ar kitiems suderinamiems pastovios įtampos LED šviesos šaltiniams valdyti.

    Integruotas 24GHz mikrobangų jutiklis aptinka žmogaus buvimą aptikimo zonoje ir pagal nustatytą veikimo logiką gali įjungti, išjungti arba pritemdyti LED apšvietimą. RF 2.4GHz valdymas leidžia įrenginį derinti su suderinamais Skydance belaidžiais pulteliais, valdikliais ar apšvietimo valdymo sistemomis.

    Kuo naudingas šis valdiklis?
    Šis valdiklis leidžia LED apšvietimą padaryti išmanesnį – šviesa gali įsijungti arba reguliuotis automatiškai, kai aptinkamas žmogaus buvimas. Tai patogu baldų apšvietime, vitrinose, koridoriuose, lentynose, virtuvės zonose, spintose ar kitose vietose, kur norisi automatinio LED apšvietimo be įprasto sieninio jungiklio.

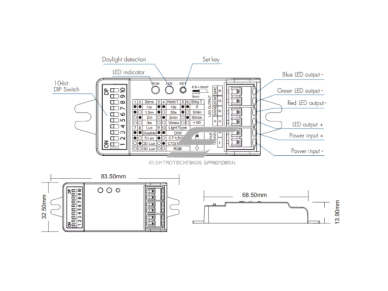

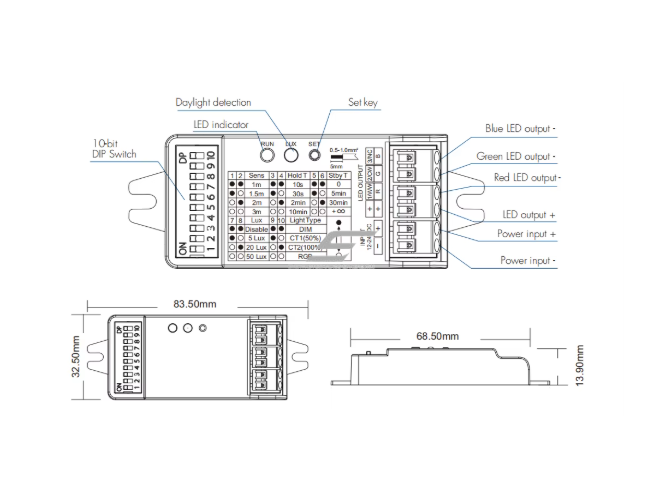

    Techniniai parametrai

    Gamintojas Skydance
    Modelis V3-PE
    Įrenginio tipas LED juostų valdiklis su mikrobangų žmogaus buvimo jutikliu
    Valdymo paskirtis LED apšvietimo valdymas pagal žmogaus buvimą
    Įėjimo įtampa 12-24V DC
    Išėjimo įtampa 12-24V DC
    Išėjimo srovė 3CH, 2A/CH
    Išėjimo galia 3 x 24–48W
    Maksimali apkrovos galia 144W
    Įėjimo signalas Microwave, RF 2.4GHz
    Mikrobangų dažnis 24GHz
    RF valdymas 2.4GHz
    Aptikimo diapazonas Maks. D x H: 6 x 3.5 m
    Aptikimo kampas 120°
    Dimeriavimo kreivė Logaritminė
    PWM dažnis 2000Hz
    Apšvietimo valdymo tipas Sensor Lighting Control
    Garantija 5 metai

    Kur naudojamas?

    • Baldų LED apšvietimui – spintelėms, lentynoms, virtuvės baldams, spintoms ir nišoms.
    • Vitrinų ir ekspozicijų apšvietimui – kai šviesa turi įsijungti arba reguliuotis aptikus žmogų.
    • Koridoriuose ir praėjimo zonose – automatiniam LED apšvietimo valdymui be įprasto jungiklio.
    • Paslėptam LED apšvietimui – nišose, profiliuose, lentynose, lubų ar baldų konstrukcijose.
    • Komercinėse patalpose – prekybos zonose, registratūrose, viešbučiuose, salonuose ar pagalbinėse erdvėse.
    • Išmaniam apšvietimui – su suderinamais Skydance RF 2.4GHz pulteliais ar valdymo įrenginiais.

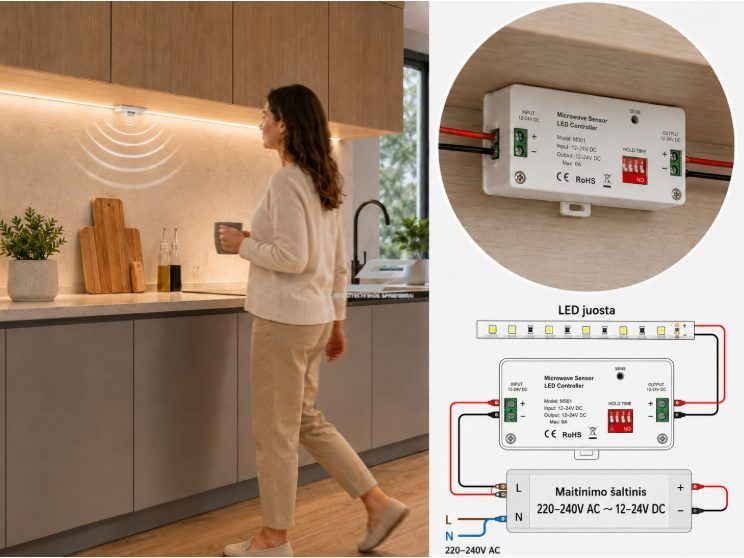

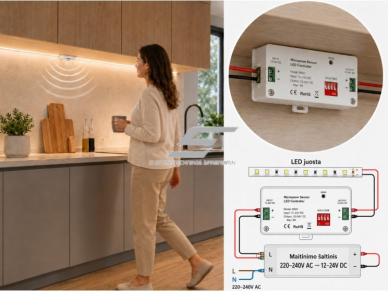

    Praktinis montavimo pavyzdys

    Pavyzdžiui, gali būti naudojamas LED juostos sistemai vitrinoje arba balduose. 12-24V DC maitinimo šaltinis prijungiamas prie valdiklio įėjimo, o LED juosta jungiama prie 3 kanalų išėjimo. Kai žmogus priartėja prie vitrinos, lentynos ar koridoriaus zonos, jutiklis aptinka buvimą ir apšvietimas įsijungia arba pritemdomas pagal nustatymus.

    Toks sprendimas leidžia sumažinti rankinių jungiklių poreikį ir sukurti patogų, modernų bei taupesnį LED apšvietimo valdymą.

    Naudojimas pagal poreikį

    Elektromontuotojui: patogus sprendimas montuojant 12-24V DC LED apšvietimo sistemas, kai reikia viename įrenginyje turėti LED valdiklį ir buvimo jutiklį. Prieš montuojant būtina patikrinti maitinimo šaltinio galią, LED apkrovą, kanalų srovę ir jutiklio aptikimo zoną.

    Apšvietimo projektuotojui: tinkamas pasirinkimas projektuojant automatinį baldų, vitrinų, koridorių, lentynų ar komercinių erdvių apšvietimą. 24GHz mikrobangų aptikimas ir 120° kampas leidžia sukurti patogų buvimo aptikimo sprendimą.

    Buitiniam vartotojui: gali būti naudojamas automatiškai įjungti LED juostą virtuvėje, spintoje, prieškambaryje, lentynoje ar vitrinoje – be papildomo jungiklio paspaudimo.

    Pliusai

    • LED valdiklis ir buvimo jutiklis viename – mažiau papildomų komponentų sistemoje.
    • Tinka 12-24V DC LED sistemoms – populiarus pasirinkimas LED juostoms.
    • 3 kanalų išėjimas – galima valdyti 3 kanalų LED apšvietimą.
    • Iki 144W apkrova – pakanka daugeliui baldų, vitrinų ir koridorių LED apšvietimo projektų.
    • 24GHz mikrobangų aptikimas – žmogaus buvimo aptikimui be mechaninio jungiklio.
    • RF 2.4GHz valdymas – suderinamumas su Skydance belaidžio valdymo sprendimais.
    • 120° aptikimo kampas – plati aptikimo zona.
    • Logaritminė dimeriavimo kreivė – natūralesnis šviesos reguliavimo pojūtis.
    • 2000Hz PWM dažnis – stabilesnis LED dimeriavimas.
    • 5 metų garantija – ilgesnis garantinis laikotarpis.

    Minusai / ribojimai

    • Netinka tiesioginiam 230V pajungimui – būtinas 12-24V DC maitinimo šaltinis.
    • 2A vienam kanalui riba – reikia apskaičiuoti LED juostos srovę.
    • Apkrovos galia priklauso nuo įtampos – 12-24V sistemose galios galimybės skiriasi.
    • RF funkcijai reikia suderinamų įrenginių – pulteliai ar valdikliai turi būti suderinami su Skydance RF 2.4GHz sistema.
    • Mikrobangų jutiklis jautrus montavimo vietai – aptikimui gali turėti įtakos pertvaros, metalinės konstrukcijos ar atspindžiai.
    • Nėra įprastas sieninis potinkinis jutiklis – tai LED apšvietimo valdiklis su integruotu buvimo aptikimu.

    Saugos ir montavimo pastabos

    Skydance V3-PE yra žemos įtampos LED valdymo įrenginys, todėl svarbu tinkamai parinkti maitinimo šaltinį, LED apkrovą, laidų skerspjūvį ir montavimo vietą. Netinkamas pajungimas gali sugadinti valdiklį arba LED apšvietimo sistemą.

    • Negalima jungti tiesiai prie 230V tinklo – įrenginys skirtas tik 12-24V DC sistemoms.
    • Montavimą turi atlikti kvalifikuotas specialistas, ypač kai maitinimo šaltinis jungiamas prie stacionaraus elektros tinklo.
    • Prieš pajungimą būtina atjungti maitinimą ir patikrinti poliariškumą.
    • Negalima viršyti 2A vienam kanalui ir bendros maksimalios 144W apkrovos.
    • Reikia naudoti tik suderinamas 12-24V LED juostas arba kitus pastovios įtampos LED šviesos šaltinius.
    • Jutiklio montavimo vietą reikia parinkti pagal realią aptikimo zoną, nes mikrobangų jutiklio veikimas priklauso nuo aplinkos.
    • RF 2.4GHz valdymui būtina naudoti suderinamus Skydance valdymo įrenginius.

    Greitas pasirinkimo gidas

    Įrenginį verta rinktis, kai reikia LED juostų valdiklio su automatiniu žmogaus buvimo aptikimu. Tai tinkamas sprendimas baldų, vitrinų, lentynų, koridorių, virtuvės zonų, nišų ir paslėpto LED apšvietimo sistemoms.

    Maitinimas
    12-24V DC
    Kanalai
    3CH, 2A/CH
    Jutiklis
    24GHz, 120°
    Valdymas
    RF 2.4GHz
    Tinka, kai reikia:
    • LED juostų valdiklio su žmogaus buvimo jutikliu;
    • automatinio baldų, vitrinų ar lentynų apšvietimo;
    • 12-24V DC LED apšvietimo valdymo;
    • 3 kanalų pastovios įtampos LED valdiklio;
    • Skydance RF 2.4GHz apšvietimo sistemos integracijos;
    • paslėpto LED apšvietimo be įprasto sieninio jungiklio.
    Patikrinkite prieš montavimą:
    • ar LED sistema yra 12-24V DC;
    • ar bendra LED apkrova neviršija 144W;
    • ar vieno kanalo apkrova neviršija 2A;
    • ar naudojamas tinkamos galios LED maitinimo šaltinis;
    • ar reikia papildomo RF pultelio ar suderinamo Skydance valdiklio;
    • ar jutiklio aptikimo zona atitinka realią montavimo vietą.
    Svarbus priminimas:
    Šis įrenginys yra LED juostų / žemos įtampos LED apšvietimo valdiklis su buvimo jutikliu. Jis nėra skirtas tiesiogiai valdyti 230V šviestuvus ir nėra įprastas sieninis potinkinis judesio jutiklis.

    DUK – dažniausiai užduodami klausimai

    Kas yra Skydance V3-PE?
    Tai LED juostų valdiklis su integruotu mikrobangų žmogaus buvimo jutikliu, skirtas 12-24V DC pastovios įtampos LED apšvietimo sistemoms.
    Ar tai potinkinis jutiklis?
    Ne visai. Tiksliau jį vadinti LED apšvietimo valdikliu su buvimo jutikliu. Jis gali būti montuojamas paslėptai LED sistemoje, balduose ar techninėje zonoje, tačiau tai nėra klasikinis sieninis potinkinis jutiklis.
    Ar galima jungti prie 230V?
    Ne. Įrenginys skirtas 12-24V DC maitinimui. Prie 230V tinklo jis naudojamas tik per tinkamą 12-24V DC maitinimo šaltinį.
    Kur šis valdiklis dažniausiai naudojamas?
    Jis tinka LED juostoms balduose, vitrinose, lentynose, koridoriuose, nišose, spintose, virtuvės zonose ir kitame paslėptame LED apšvietime.
    Kokia maksimali apkrova?
    Maksimali apkrovos galia yra 144W, o išėjimo srovė – 3 kanalai po 2A kiekvienam kanalui.
    Kam reikalingas RF 2.4GHz valdymas?
    RF 2.4GHz leidžia naudoti įrenginį su suderinamais Skydance belaidžiais pulteliais, valdikliais ar kitais apšvietimo valdymo sprendimais.

    Išmanus LED juostų valdymas su žmogaus buvimo aptikimu

    Įrenginys leidžia LED apšvietimą valdyti patogiau ir taupiau – šviesa gali reaguoti į žmogaus buvimą, o 3 kanalų išėjimas leidžia valdyti 12-24V DC LED juostas ar kitus suderinamus žemos įtampos LED šviesos šaltinius.

    Dėl 24GHz mikrobangų aptikimo, RF 2.4GHz valdymo, 3CH 2A/CH išėjimo, 144W maksimalios apkrovos, logaritminės dimeriavimo kreivės ir 2000Hz PWM dažnio šis įrenginys tinka baldų, vitrinų, lentynų, koridorių, nišų ir komercinių erdvių LED apšvietimo sprendimams.

    Iliustracinis vaizdas gali būti sukurtas naudojant DI. Prekės išvaizda gali nežymiai skirtis nuo pavaizduotos. Vadovaukitės technine specifikacija.
