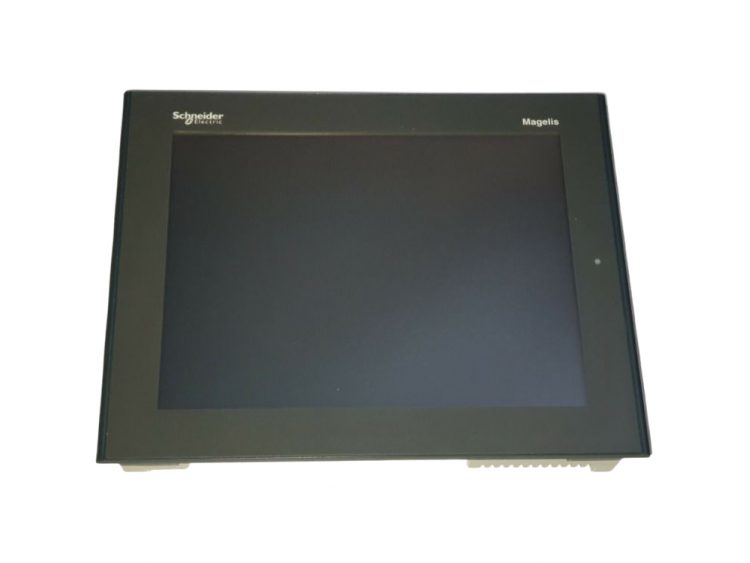

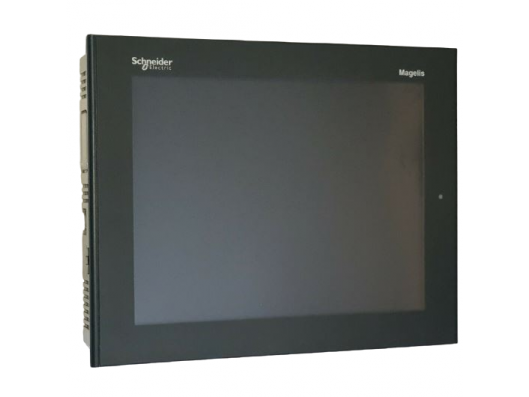

Liečiamas ekranas | Schneider Electric | Magelis | XBTGT5330

1. Techninės specifikacijos

Ekrano tipas TFT spalvotas jutiklinis ekranas
Ekrano dydis 10,4 colio
Ekrano raiška 640 x 480 pikselių (VGA)
Spalvų gylis 65 536 spalvos
Jutiklinis ekranas Analogiškas rezistinis
Procesorius RISC 64-bit 266 MHz
Darbinė atmintis 16 MB Flash + 16 MB RAM
Komunikacijos sąsajos Ethernet (10/100Base-T), 2x RS232/RS485, 1x USB host, 1x USB device, 1x CF lizdas
Programavimo aplinka Vijeo Designer
Maitinimas 24V DC
Aplinkos sąlygos IP65 priekinė panelė, darbinė temperatūra: 0°C – 50°C, atsparumas vibracijai pagal IEC 60068-2-6
Montavimas Įmontuojamas į prietaisų skydelį (panel mounted)

2. Programavimo ir panaudojimo galimybės
Magelis XBTGT5330 gali būti naudojamas įvairiems pramoniniams procesams valdyti, stebėti ir optimizuoti. Jis leidžia operatoriams efektyviai sąveikauti su automatizuotomis sistemomis per aiškiai suprantamą vizualinę sąsają.

2.1 Programavimo aplinka
Magelis XBTGT5330 yra programuojamas naudojant Vijeo Designer – Schneider Electric HMI kūrimo įrankį, leidžiantį kurti vartotojo sąsajas, valdymo ekranus ir duomenų vizualizaciją.

2.2 Palaikomi komunikacijos protokolai
Modbus TCP/IP – dažniausiai naudojamas pramoninėse tinklų sistemose.
Modbus RTU – serijinis protokolas, palaikantis duomenų perdavimą per RS232/RS485 sąsajas.
Ethernet/IP – dažnai naudojamas su PLC ir SCADA sistemomis.
Schneider Electric PLC protokolai – skirti sąveikai su Modicon M221, M241, M251, M340, M580 ir kitais įrenginiais.
CANopen (papildoma sąsaja) – dažnai naudojamas transporto ir mobiliosios įrangos valdymui.
2.3 Funkcijos ir integracija
✔ Duomenų vizualizacija – galimybė kurti grafines schemų vizualizacijas, realiu laiku rodyti matavimus, temperatūrą, spaudimą, gamybos duomenis.
✔ Alkūninių duomenų įrašymas (Data Logging) – terminalas gali saugoti duomenis Compact Flash kortelėje arba perduoti juos į SCADA sistemą.
✔ Įspėjimų ir avarinių pranešimų sistema (Alarms & Events) – automatinis kritinių situacijų aptikimas ir pranešimai operatoriui.
✔ Nuotolinis valdymas – gali būti prijungtas prie tinklo, leidžiant valdyti sistemą per internetą arba vietinį tinklą (VPN).
✔ SCADA integracija – Magelis XBTGT5330 gali veikti kaip tarpinis valdymo taškas tarp SCADA ir gamybos įrangos.

3. Palaikomos kalbos ir lokalizacija
Vijeo Designer programinė įranga palaiko daugybę kalbų, įskaitant:

✅ Lietuvių
✅ Anglų
✅ Rusų
✅ Lenkų
✅ Vokiečių
✅ Prancūzų
✅ Ispanų
✅ Italų
✅ Kinų (supaprastinta ir tradicinė)
✅ Portugalų

Operatoriaus sąsają galima pritaikyti keliomis kalbomis, leidžiant lengvai naudotis skirtingiems operatoriams. Kalbų perjungimas vyksta automatiškai pagal vartotojo nustatymus arba programiškai.

4. Panaudojimo sritys
Magelis XBTGT5330 yra plačiai naudojamas šiose srityse:

4.1 Pramonės automatizavimas
? Gamybos linijų valdymas – stebėjimas, valdymas, proceso optimizacija.
? Robotizuoti procesai – sąveika su valdymo sistemomis ir jų konfigūravimas.
? Įrangos monitoringo sistemos – realaus laiko informacijos rodymas operatoriui.

4.2 Energetika ir infrastruktūra
? Elektros skirstymo tinklai – galios stebėjimas, transformatorių būklės valdymas.
? Atsinaujinanti energetika – saulės jėgainių, vėjo turbinų, hidroelektrinių valdymas.
? BMS (Building Management Systems) – pastatų valdymo sistemos integracija.

4.3 Transporto ir logistikos sektorius
? Sandėlių automatizacija – krovinių rūšiavimas, konvejerių valdymas.
? Geležinkelių ir oro uostų valdymo sistemos – informacijos rodymas ir valdymas.
? Automobilių gamyba – gamybos procesų kontrolė.

5. Išvada – kodėl verta rinktis XBTGT5330?
✅ Aukštos kokybės ekranas – aiški ir spalvinga vartotojo sąsaja.
✅ Galingos ryšio galimybės – Ethernet, RS232/RS485, Modbus TCP ir SCADA integracija.
✅ Tvirta konstrukcija – atsparumas aplinkos poveikiui (IP65).
✅ Platus programavimo funkcionalumas – pilnai suderinama su Schneider Electric PLC ir SCADA sistemomis.
✅ Kelios kalbos – paprasta naudoti tarptautinėse įmonėse
