Linijinės padėties ir poslinkio jutiklis | 14–450 mm | iki 36V DC | analoginis išėjimas | cilindrų, slankiklių ir mechanizmų eigos matavimui

Linijinės padėties jutiklis – analoginis poslinkio matavimas, IP68, iki 36V DC, 14–450 mm

Tai magnetorezistencinis linijinės padėties ir poslinkio jutiklis, skirtas tiksliam judančių mechanizmų eigos, padėties arba linijinio poslinkio matavimui. Jutiklis turi analoginį išėjimą, kabelinę jungtį, ±0,1% linijiškumą, iki 36V DC maitinimo įtampą, aliuminio korpusą ir aukštą sandarumo klasę. Dėl kompaktiškos konstrukcijos ir laikiklio tipo montavimo jis tinka pramonės įrenginiams, automatikai, hidraulikai, pneumatiniams mechanizmams ir pozicionavimo sistemoms.

• Pramonės automatikoje – mechanizmų eigos, slankiklių, kreipiančiųjų ir judančių mazgų padėčiai stebėti.
• Hidraulinėse ir pneumatinėse sistemose – cilindrų eigos arba aktuatorių padėties kontrolei.
• Įrenginių valdyme – kai reikia analoginio signalo apie realią padėtį, o ne tik galinės padėties signalo.
• Matavimo ir testavimo stenduose – poslinkio matavimui, kartotinių judesių kontrolei ir bandymų procesams.
• Pakavimo, gamybos ir surinkimo linijose – judančių mazgų padėties stebėjimui ir valdymui.

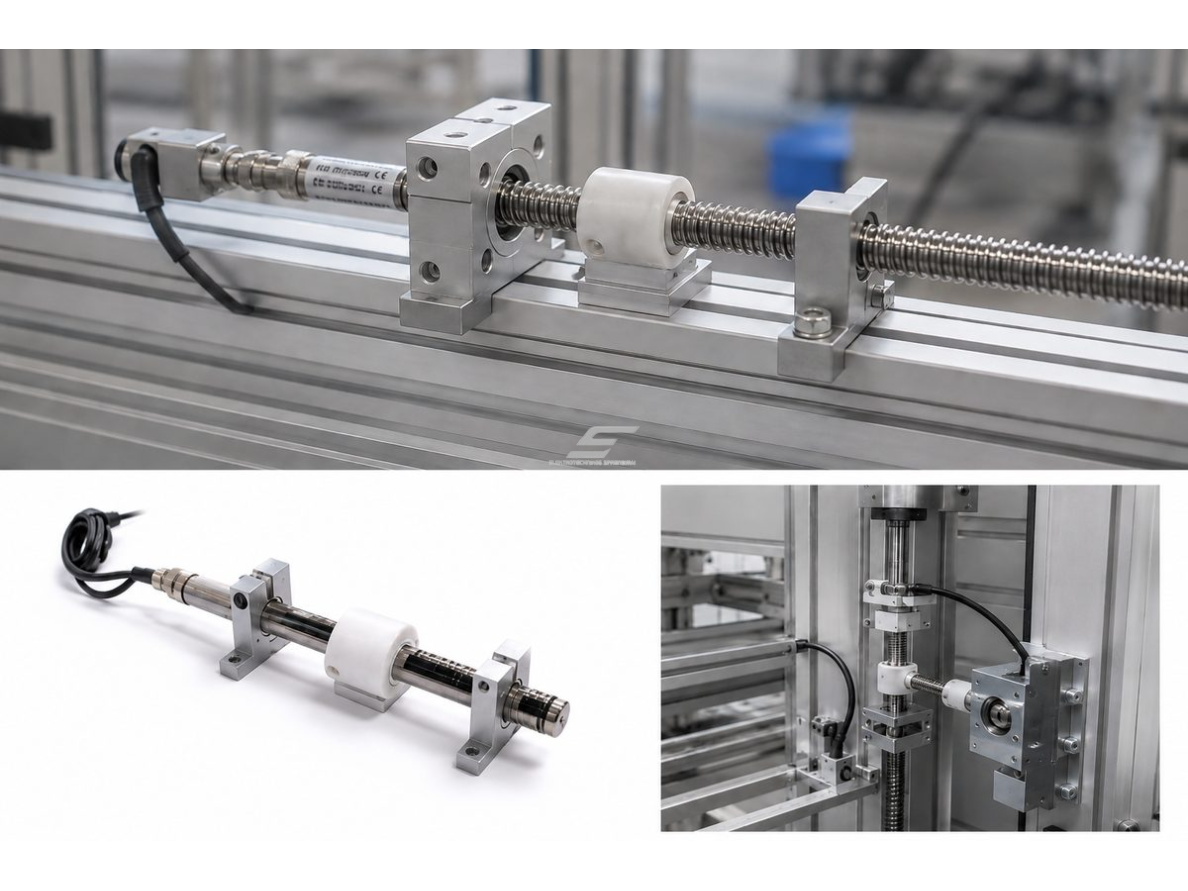

Pavyzdžiui, jutiklis gali būti montuojamas prie pneumatinio arba hidraulinio cilindro, slankiklio ar linijinio mechanizmo. Judant mechanizmui, jutiklis perduoda analoginį signalą į valdiklį, pagal kurį galima nustatyti tikslią padėtį, eigą arba judėjimo ribas.

Toks sprendimas tinka įrenginiuose, kuriuose neužtenka paprasto galinės padėties jungiklio, nes reikia matyti tarpinę padėtį, valdyti procesą pagal realų poslinkį arba atlikti tikslų matavimo įrašymą.

Automatikos specialistui: tinkamas sprendimas, kai reikia analoginio padėties signalo PLC valdikliui, įrenginio valdymo sistemai arba duomenų kaupimo moduliui. Gali būti naudojamas judančių mazgų pozicionavimui ir eigos kontrolei.

Inžinieriui / projektuotojui: aktualus projektuojant linijinio judėjimo sistemas, kur reikia įvertinti matavimo eigą, išėjimo signalą, maitinimo įtampą, IP apsaugą, temperatūros ribas ir mechaninį tvirtinimą.

Įrangos priežiūros specialistui: gali būti naudojamas kaip pakaitinis arba papildomas poslinkio jutiklis pramonės įrenginiuose, kuriuose svarbus patikimas padėties matavimas, ilgas darbo ciklų skaičius ir atsparumas aplinkai.

Poslinkio jutiklis turi būti montuojamas ir jungiamas pagal gamintojo nurodymus. Prieš montavimą būtina įvertinti maitinimo įtampą, išėjimo signalo tipą, mechaninį tvirtinimą, poslinkio eigą ir aplinkos sąlygas.

• Negalima viršyti 36V DC maitinimo įtampos, jei konkretaus modelio dokumentacijoje nenurodyta kitaip.
• Montuojant reikia užtikrinti mechaninį išlygiavimą, kad jutiklis nebūtų apkraunamas šoninėmis jėgomis.
• Negalima viršyti leistino poslinkio greičio – nurodytas poslinkio greitis iki 5 m/s.
• Reikia įvertinti darbo temperatūrą – jutiklis nurodomas darbui nuo -40℃ iki +120℃.
• Elektros pajungimą turi atlikti kvalifikuotas specialistas, ypač kai jutiklis jungiamas prie PLC, matavimo modulio ar pramoninės automatikos sistemos.

Greitas pasirinkimo gidas

Tinkamas tada, kai reikia kompaktiško magnetorezistencinio jutiklio linijiniam poslinkiui matuoti, o valdymo sistemai reikalingas analoginis signalas. Šis jutiklis tinka pramonės įrenginiams, hidraulikos ir pneumatikos sistemoms, slankikliams, pozicionavimo mechanizmams ir testavimo stendams.

Tikslus magnetorezistencinis jutiklis linijinės padėties ir poslinkio matavimui

Magnetorezistencinis poslinkio jutiklis yra praktiškas sprendimas pramonės automatikoje, kai reikia tiksliai matuoti judančio mechanizmo padėtį, eigą arba linijinį poslinkį ir perduoti analoginį signalą į valdiklį.

Dėl ±0,1% linijiškumo, iki 36V DC maitinimo, IP68 / IP65 apsaugos, aliuminio korpuso, plačių temperatūros ribų, šis jutiklis tinka įvairiems automatikos, hidraulikos, pneumatikos, pozicionavimo ir matavimo projektams.
