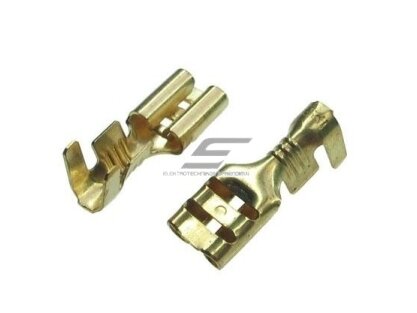

Plokščias lizdas laidui su fiksatoriumi | 1–2,5 mm² | 6,3 mm | neizoliuotas | žalvaris | DJ622-A6.3B | IMP6,3
Kodas: IMP6,3Kaina 0.04 € su PVM( 0.03 € be PVM )Pirk daugiau, mokėk mažiau100+ vnt. – 0.04 € už vnt. -0%1000+ vnt. – 0.04 € už vnt. -0%10000+ vnt. – 0.02 € už vnt. -50%-
Plokščias lizdas laidui su fiksatoriumi | 1–2,5 mm² | 6,3 mm | neizoliuotas | žalvaris | DJ622-A6.3B | IMP6,3
IMP6,3 (DJ622-A6.3B) – neizoliuotas žalvarinis plokščias lizdas (moteriškas antgalis) su fiksavimo liežuvėliu, skirtas 1–2,5 mm² skerspjūvio laidams prijungti prie 6,3 mm pločio plokščių kontaktų. Fiksatorius užsifiksuoja plastikiniame jungties korpuse, todėl lizdas neiškrenta nuo vibracijos. Laidas užspaudžiamas atviro tipo užspaudimo zonoje, o gautas sujungimas prireikus lengvai atjungiamas be įrankių.
Pagrindinė mintis:
Tai vienas dažniausiai naudojamų antgalių buitinės technikos, šildymo prietaisų, jungiklių, relių ir automobilių elektros instaliacijoje. Kai reikia pakeisti apdegusį ar oksiduotą lizdą ant 6,3 mm kontakto, tinkamai užspaustas naujas lizdas grąžina patikimą kontaktą be litavimo.Laido skerspjūvis
1–2,5 mm²Kontakto plotis
6,3 mmFiksatorius
Yra – jungties korpusuiMontavimas
Užspaudžiamas (presuojamas)Veikimo principas
Nuo laido nuimama izoliacija, laido gysla įdedama į lizdo užspaudimo zoną ir užspaudžiama replėmis, skirtomis neizoliuotiems antgaliams. Lizdas turi dvi užspaudimo zonas: priekiniai sparneliai apgaubia gyslą ir sukuria mažos varžos elektrinį kontaktą, o galiniai prispaudžia laido izoliaciją ir apsaugo gyslą nuo lūžimo ties antgaliu.
Užspaustas lizdas užmaunamas ant 6,3 mm pločio plokščio kontakto (kištuko). Spyruokliuojančios lizdo briaunos prispaudžia kontaktą ir palaiko pastovią kontaktinę jėgą, todėl jungtis nesiatlaisvina nuo vibracijos ar temperatūros svyravimų.
Lizdo viršuje esantis fiksavimo liežuvėlis skirtas daugiakontakčiams 6,3 mm serijos jungčių korpusams: įstūmus lizdą į korpuso lizdelį, liežuvėlis užsifiksuoja ir neleidžia antgaliui išslysti. Kadangi lizdas neizoliuotas, izoliaciją užtikrina jungties korpusas, izoliacinis dangtelis arba termotraukis vamzdelis.
Kuo naudingas IMP6,3?
Jis tinka ir pavieniam prijungimui prie 6,3 mm kontakto, ir montavimui į automobilinių ar buitinės technikos jungčių korpusus – fiksatorius užtikrina, kad laidas neišsitrauks iš jungties.Techninės specifikacijos
Prekės tipas Plokščias lizdas (moteriškas antgalis) laidui Kodas IMP6,3 Gamintojo modelis DJ622-A6.3B Medžiaga Žalvaris Laido skerspjūvis 1–2,5 mm² Kontakto (kištuko) plotis 6,3 mm (standartinis 6,3×0,8 mm kištukas) Fiksatorius Yra – fiksavimo liežuvėlis jungties korpusui Izoliacija Nėra (neizoliuotas) Sujungimo būdas Užspaudimas (presavimas), atviro tipo zonos gyslai ir izoliacijai Tinkami laidai Variniai daugiavieliai ir vienavieliai laidai Pardavimo vienetas 1 vnt. Pagrindinės funkcijos
- Fiksavimo liežuvėlis – lizdas užsifiksuoja jungties korpuse ir neiškrenta nuo vibracijos.
- Dviguba užspaudimo zona – gysla gauna elektrinį kontaktą, izoliacija – mechaninį prilaikymą.
- Atjungiamas sujungimas – prietaisą ar komponentą galima pakeisti neperkerpant laido.
- Standartinis 6,3 mm dydis – tinka daugumai buitinės ir pramoninės įrangos plokščių kontaktų.
- Užspaudžiama jungtis – montavimas be litavimo, greitas ir pakartojamas.
- Platus laidų diapazonas – 1–2,5 mm² apima dažniausius valdymo ir maitinimo grandinių laidus.
- Kompaktiškas neizoliuotas korpusas – telpa ankštose vietose ir gali būti izoliuojamas termotraukiu vamzdeliu ar dangteliu.
Kur naudojamas?
- Vandens šildytuvų, katilų ir kaitinimo elementų prijungimas
- Termostatų, termorelių ir perkaitimo apsaugų kontaktai
- Buitinės technikos (skalbimo, indaplovių, orkaičių) remontas
- Klavišiniai jungikliai, mygtukai ir signalinė armatūra
- Relių ir kontaktorių su plokščiais išvadais prijungimas
- Automobilių, kemperių ir žemės ūkio technikos jungčių korpusai (6,3 mm serija)
- Ventiliatorių, siurblių ir kondensatorių išvadai
Naudojimas pagal poreikį
Buitinės technikos meistrui.
Greitai pakeičia apdegusius lizdus ant šildymo elementų ir termostatų be litavimo.Skydų ir įrangos gamintojui.
Standartizuotas, pigus komponentas serijiniam laidų paruošimui ir montažui.Autoelektrikui.
Tvarkingas atjungiamas sujungimas jungikliams, relėms ir papildomai įrangai.Praktinis panaudojimas
Jeigu vandens šildytuvo termostato lizdas patamsėjęs ar apdegęs, laidas nukerpamas iki švarios gyslos, nuimama apie 5–6 mm izoliacijos, užspaudžiamas naujas IMP6,3 lizdas ir ant jo užmaunamas termotraukis vamzdelis. Tada lizdas tvirtai užmaunamas ant termostato kontakto – sujungimas atkurtas be litavimo ir be termostato keitimo.Pliusai
- Fiksatorius jungties korpusui
- Standartinis 6,3 mm dydis
- Tinka 1–2,5 mm² laidams
- Montavimas be litavimo
- Sujungimą galima atjungti ir vėl prijungti
- Kompaktiškas, telpa ankštose vietose
- Maža kaina serijiniam naudojimui
Minusai / ribojimai
- Neizoliuotas – atviroje vietoje būtina papildoma izoliacija (termotraukis vamzdelis ar dangtelis)
- Netinka mažesniems nei 1 mm² ar didesniems nei 2,5 mm² laidams
- Kokybiškam užspaudimui reikia tinkamų presavimo replių
- Kitų pločių kontaktams (2,8 mm, 4,8 mm) reikia atitinkamo dydžio lizdo
- Iš jungties korpuso išimamas tik prispaudus fiksavimo liežuvėlį plonu įrankiu
Saugos ir montavimo pastabos
- Prieš darbus atjunkite įtampą ir patikrinkite, ar jos nėra.
- Užspauskite replėmis, skirtomis neizoliuotiems antgaliams – neužspauskite paprastomis replėmis.
- Po užspaudimo patraukite laidą – jis neturi išslysti iš lizdo.
- Izoliacija neturi patekti į gyslos užspaudimo zoną.
- Neizoliuotą lizdą, esantį prieinamoje vietoje, izoliuokite termotraukiu vamzdeliu arba dangteliu.
- Oksiduotų ar apdegusių lizdų nevalykite – pakeiskite naujais.
Greitas pasirinkimo gidas
1–2,5 mm²6,3 mmNeizoliuotasSu fiksatoriumiTinka, kai reikia:- prijungti laidą prie 6,3 mm plokščio kontakto
- pakeisti apdegusį ar oksiduotą lizdą
- atjungiamo sujungimo be litavimo
- lizdo, kuris užsifiksuotų 6,3 mm jungties korpuse
Patikrinkite prieš naudojimą:- ar kontakto plotis tikrai 6,3 mm
- ar laido skerspjūvis 1–2,5 mm²
- ar turite presavimo reples neizoliuotiems antgaliams
Svarbus priminimas: neizoliuotas lizdas nepakeičia izoliacijos – prieinamose vietose jį būtina papildomai izoliuoti.DUK
Kokio skerspjūvio laidams tinka IMP6,3?
Variniams laidams nuo 1 iki 2,5 mm².Ant kokio kontakto jis užmaunamas?
Ant standartinio 6,3 mm pločio plokščio kontakto (kištuko).Ar reikia litavimo?
Ne, laidas užspaudžiamas presavimo replėmis.Kaip izoliuoti neizoliuotą lizdą?
Prieš užspaudžiant ant laido užmaukite termotraukį vamzdelį arba naudokite izoliacinį dangtelį 6,3 mm lizdams.Kaip išimti lizdą iš jungties korpuso?
Plonu įrankiu prispauskite fiksavimo liežuvėlį per korpuso angą ir ištraukite laidą.Kam reikalingas fiksatorius?
Jis užfiksuoja lizdą plastikiniame jungties korpuse, kad laidas neišsitrauktų nuo vibracijos ar patraukus.Plokščias lizdas laidui su fiksatoriumi 1–2,5 mm² | 6,3 mm | DJ622-A6.3B | IMP6,3
IMP6,3 (DJ622-A6.3B) – neizoliuotas žalvarinis užspaudžiamas plokščias lizdas su fiksatoriumi 1–2,5 mm² laidams, skirtas prijungti prie 6,3 mm kontaktų šildytuvuose, termostatuose, jungikliuose, relėse ir automobilių jungčių korpusuose. Greitas montavimas be litavimo ir atjungiamas sujungimas.
Iliustracinis vaizdas gali būti sukurtas naudojant DI. Prekės išvaizda gali nežymiai skirtis nuo pavaizduotos. Vadovaukitės technine specifikacija.CE ženklinimas – ką tai reiškia pirkėjui?
CE ženklas reiškia, kad gamintojas deklaruoja, jog gaminys atitinka jam taikomus Europos Sąjungos saugos, sveikatos, aplinkosaugos ir techninius reikalavimus.
Paprastai tariant:
CE ženklinimas parodo, kad produktas gali būti teisėtai parduodamas ir naudojamas Europos Sąjungos rinkoje, jeigu jis naudojamas pagal gamintojo nurodytą paskirtį.Ką užtikrina CE ženklinimas?
- Saugumą – gaminys turi būti saugus naudoti pagal paskirtį.
- Atitiktį ES reikalavimams – produktas turi atitikti jam taikomus teisės aktus ir standartus.
- Elektromagnetinį suderinamumą – elektros įrenginys neturi trikdyti kitų prietaisų veikimo.
- Aplinkosaugos reikalavimus – gaminys turi atitikti taikomus medžiagų naudojimo reikalavimus, pvz., RoHS.
- Tinkamumą ES rinkai – produktas gali būti tiekiamas ir naudojamas Europos Sąjungos šalyse.
Ką tai reiškia jums?
Pirkdami CE ženklu pažymėtą gaminį, gaunate produktą, kuris pagal gamintojo deklaraciją atitinka Europos Sąjungoje taikomus saugos ir techninius reikalavimus.Svarbu žinoti
CE ženklas nėra atskiras kokybės sertifikatas. Tai gamintojo deklaracija, kad gaminys atitinka jam taikomus ES reikalavimus.
Galutinė atitiktis vertinama pagal gamintojo ES atitikties deklaraciją, techninę dokumentaciją ir gaminio ženklinimą.
Pirkėjui naudinga, nes:
- produktas atitinka jam taikomus ES normatyvus;
- gaminys tinkamas naudoti pagal nurodytą paskirtį;
- mažesnė neatitikties ar nesaugaus naudojimo rizika;
- tinka buitiniam, komerciniam ar pramoniniam naudojimui, jei tai numatyta gamintojo dokumentacijoje.
Trumpai
CE ženklinimas padeda pirkėjui suprasti, kad gaminys yra skirtas ES rinkai ir pagal gamintojo deklaraciją atitinka būtinus saugos, techninius bei aplinkosaugos reikalavimus.
