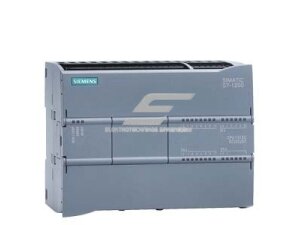

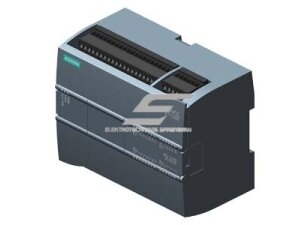

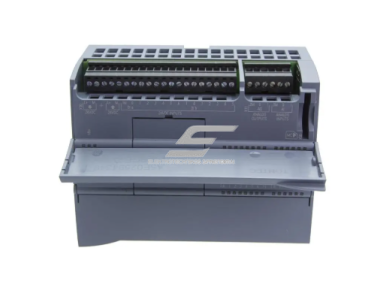

Loginis valdiklis | programuojamas | 24VDC | PROFINET | 6ES7215-1AG40-0XB0 | Siemens

Techninės specifikacijos

• Modelis: SIMATIC S7-1200, CPU 1215C, DC/DC/DC
• Įėjimai/Išėjimai:

•  14 skaitmeninių įėjimų (24 V DC)

•  10 skaitmeninių išėjimų (24 V DC, 0,5 A, iki 100 kHz PWD)

•  2 analoginiai įėjimai (0–10 V)

•  2 analoginiai išėjimai (0–20 mA)

• Atmintis:

•  Darbinė – 200 KB

•  Įkėlimo – 4 MB (papildomai galima naudoti SIMATIC atminties kortelę)

• Maitinimas: 20,4–28,8 V DC (nominali 24 V)
• Komunikacija: 2 integruoti PROFINET portai (su switch funkcija), palaikomi TCP/IP, UDP, ISO-on-TCP, Modbus, OPC UA, web serveris
• Technologinės funkcijos: HSC (iki 100 kHz), PWM, PID valdymas, padėties kontrolė iki 8 ašių
• Programavimas: TIA Portal (STEP 7 V20 ir aukštesnės versijos), palaiko LAD, FBD, SCL
• Matmenys: 130 × 100 × 75 mm
• Svoris: ~500 g
• Apsaugos klasė: IP20

Funkcijos

• Procesų valdymas – leidžia automatizuoti įrenginius, gamybos linijas ar pastatų sistemas.
• Integruota komunikacija – 2 PROFINET portai užtikrina greitą ryšį tarp valdiklio, HMI, periferijos ar kitų PLC.
• Technologinės užduotys – HSC, PTO, PID kontrolė, padėties valdymas leidžia tiksliai valdyti mechanizmus, pavaras, variklius.
• Tiesioginis programavimas ir stebėjimas – galimybė naudoti žiniatinklio serverį, OPC UA serverį, užtikrinant nuotolinę prieigą ir diagnostiką.
• Apsaugos funkcijos – integruotas duomenų apsaugos paketas (slaptažodžiai, vartotojų valdymas, šifruota komunikacija TLS V1.3).

Naudojimas

• Inžinieriui: suteikia galimybę kurti lankstų automatizacijos projektą su plačiomis praplėtimo galimybėmis, integruoti į esamus PROFINET tinklus.
• Elektromontuotojui: patogus montavimas ant DIN bėgelio, integruota daug įėjimų/išėjimų sumažina papildomų modulių poreikį.
• Pramonės sektoriui: tinkamas gamybos linijų, konvejerių, siurblių stočių, CNC pagalbinių sistemų, logistikos valdymui.

Pliusai

• 2 PROFINET portai.
• Integruotos technologinės funkcijos – mažiau papildomų modulių.
• Didelis patikimumas ir atsparumas trikdžiams (EMC, ESD, viršįtampiai).
• Platus programavimo palaikymas (LAD, FBD, SCL).
• Integruotas web serveris ir OPC UA ryšiai – nuotolinei diagnostikai ir priežiūrai.

Minusai

• Reikalauja specifinių žinių dirbant su TIA Portal.
• IP20 apsauga – būtina montuoti elektros skydelyje.
• Ribotas tiesioginių I/O kiekis – didesnėms sistemoms reikia papildomų modulių.
