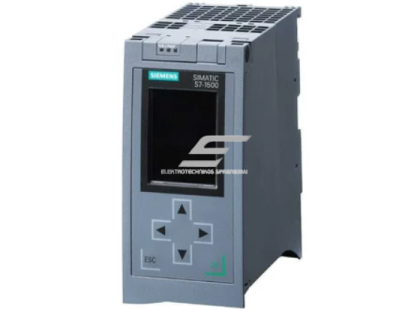

  • Loginis valdiklis | programuojamas | 24VDC | PROFINET | PROFIBUS | 6ES7516-3AP03-0AB0 | Siemens

    Kodas: 6ES7516-3AP03-0AB0

    CPU 1516-3 PN/DP – galingas SIMATIC S7-1500 PLC procesorius, skirtas pramoninėms linijoms, mašinoms ir IIoT integracijoms. 6 ns bitų našumas, du PROFINET (IRT/RT) ir vienas PROFIBUS DP master lizdai, integruotas OPC UA serveris/klientas, web serveris, kibernetinio saugumo funkcijos (Secure Boot, TLS 1.3) ir plati diagnostika leidžia kurti greitas, patikimas bei lengvai plečiamas automatikos sistemas. Programavimas TIA Portal aplinkoje. Pastaba: reikalinga SIMATIC Memory Card.

  • Techninės specifikacijos

    • Modelis: CPU 1516-3 PN/DP | Kodas: 6ES7516-3AP03-0AB0 | FW: V4.0 (galimas atnaujinimas)
    • Darbinė atmintis: 2 MB (programai) + 7,5 MB (duomenims) | Retentinė sritis: iki 512 KB (išplečiama iki 7,5 MB su PS 60 W HF)
    • Atminties kortelė: 1× SIMATIC Memory Card (iki 32 GB) – būtina
    • Našumas: bitų operacijos ~6 ns | žodžio – 7 ns | fiksuota k. – 9 ns | slank. k. – 37 ns
    • Sąsajos:

    •  PROFINET X1: IRT, 2-portų jungiklis, IO Controller/Device, MRP/MRPD, laikrodis sinchroniškai

    •  PROFINET X2: RT, IO Controller/Device

    •  PROFIBUS DP (X3, RS-485): DP Master, iki 12 Mbit/s, sinchroninis/lygiatarpiškas režimas

    • Tinklas/IIoT: OPC UA Serveris (DA, Method, A&C, RBAC) ir Klientas; atviri IE protokolai (TCP/UDP, ISO-on-TCP), HTTPS/Web serveris, LLDP, SNMP, DHCP/DNS, S7-komunikacija (TLS 1.3), PROFIenergy
    • Valdymas/technologija: Motion Control (iki 2400 resursų), PID_Compact / PID-3Step / PID-Temp, aukšto dažnio skaitliavimas, isochroninis režimas (IRT/DP)
    • OB/DB/FB/FC limitai: iki 8000 elementų; DB iki 7,5 MB (su absol. adresavimu – iki 64 KB), OB/FB/FC iki 1 MB
    • I/O erdvė: Įėjimai 32 KB / Išėjimai 32 KB; iki 8192 modulių/submodulių; iki 64 paskirstytų I/O sistemų
    • Ryšiai: iki 256 jungčių (128 per integruotas sąsajas), 10 rezervuota ES/HMI/Web; S7 maršrutizavimas
    • Diagnostika: 3200 įrašų buferis (500 „power-fail-proof“), Trace (4× iki 512 KB), SysLog
    • Ekranas/valdikliai: 6,1 cm ekranas, 8 mygtukai, 2 režimo mygtukai (RUN/STOP)
    • Maitinimas: 24 V DC (19,2…28,8 V), tip. 0,69 A (max 1,08 A), polingumo apsauga; nutrūkio energija ~5 ms
    • Energija: į nugarėlės magistralę 12 W; tip. nuostoliai 4 W
    • Aplinka: −30…+60 °C (horiz.), iki 5000 m a.v.j.; IP apsauga pagal korpusą; „Eco Profile“/EPD duomenys

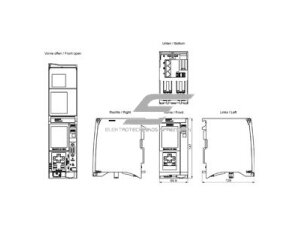

    • Matmenys/svoris: 70 × 147 × 129 mm; ~469 g
    • TIA Portal: nuo V20 (FW V4.0) | suderinama su senesnėmis kaip 6ES7516-3AN02-0AB0 (konfigūracinis suderinamumas)

    Funkcijos

    • Greitas ciklas ir IRT/isochroninis režimas – deterministinė kontrolė sinchroninėms ašims ir greitoms linijoms.
    • Integruotas daugialypis ryšys – 2× PROFINET + PROFIBUS DP master, OPC UA (serveris/klientas), Web/HTTPS.
    • Plati diagnostika ir „trace“ – greitam paleidimui, derinimui, priežiūrai bei duomenų analizei.
    • Kibernetinis saugumas – Secure Boot, pasirašyti FW, rolėmis grįstas priėjimas, TLS 1.3, programos apsauga.
    • Technologiniai objektai – Motion Control, PID, aukšto dažnio skaitliavimas, laikrodžio sinchronizacija.
    • Komandinis inžinerinis darbas – Team Engineering (iki 8 ES vienu metu), statuso/valdymo kintamieji „online“.

    Naudojimas

    • Inžinieriui/automatizatoriui: greiti ciklai, IRT, MRP/MRPD žiedai, OPC UA integracijos su SCADA/MES/ERP, plačios diagnostikos priemonės, paprastas „trace“.
    • Elektromontuotojui/servisui: DIN moduliai iki 32 viename stelaže, integruotas ekranas ir LED, aiški diagnostika, standartiniai PROFINET/PROFIBUS topologijų scenarijai, lengvas keitimas dėl atskirtos atminties kortelės.
    • Mašinų gamintojui: didelis našumas, technologiniai objektai, prioritetizuotas startas, iki 1024 paskirstytų I/O (per AS-i/PN/PB), aukštas patikimumas.

    Pliusai

    • Labai didelis našumas (6 ns) ir deterministinė komunikacija (IRT/isochroninis).
    • Universali komunikacija: 2× PN + 1× PB, OPC UA serveris/klientas, HTTPS/Web.
    • Stiprios saugos funkcijos ir prieigos kontrolė (TLS, Secure Boot, RBAC).
    • Puikios diagnostikos/trace priemonės – mažiau prastovų, greitesnis paleidimas.
    • Plėtra ir suderinamumas su plačia SIMATIC ekosistema ir TIA Portal.

    Minusai

    • Privaloma SIMATIC Memory Card (atskiras pirkimas).
    • Kaina aukštesnė nei bazinių CPU – skirta vidutinėms/didelių reikalavimų sistemoms.
    • IRT/isochroninis režimas reikalauja tinkamo PN įrenginių parinkimo ir tinklo projektavimo.
    Iliustracinis vaizdas gali būti sukurtas naudojant DI. Prekės išvaizda gali nežymiai skirtis nuo pavaizduotos. Vadovaukitės technine specifikacija.
