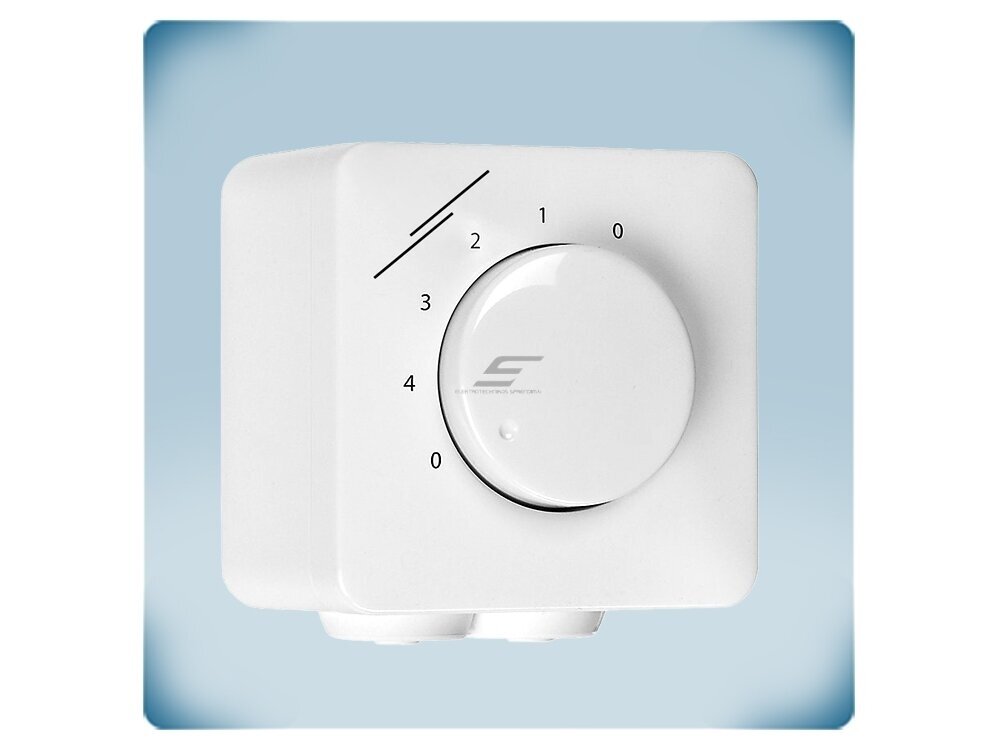

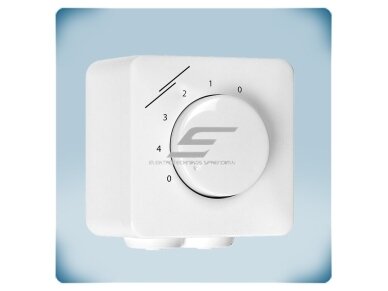

    Nauja prekė   -16.37€Lubinio ventiliatoriaus greičio perjungėjas | Sentera Controls | ECA-1-10-AC 1

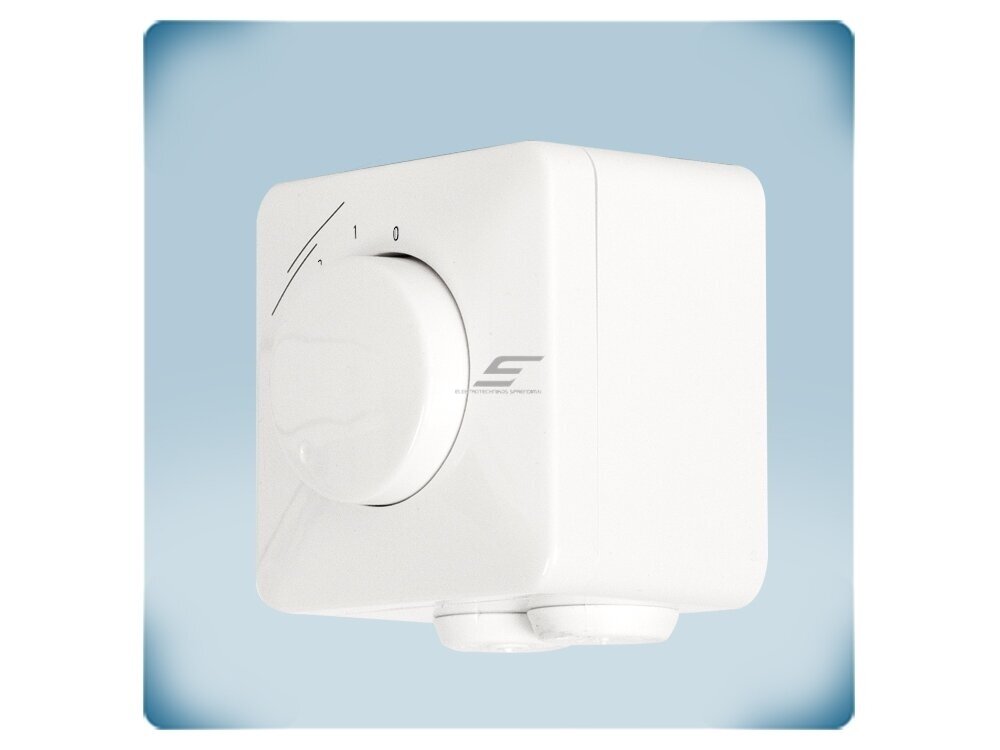

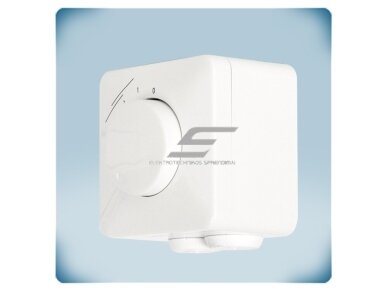

    Nauja prekė   -16.37€Lubinio ventiliatoriaus greičio perjungėjas | Sentera Controls | ECA-1-10-AC 2

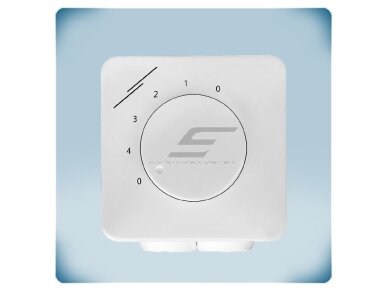

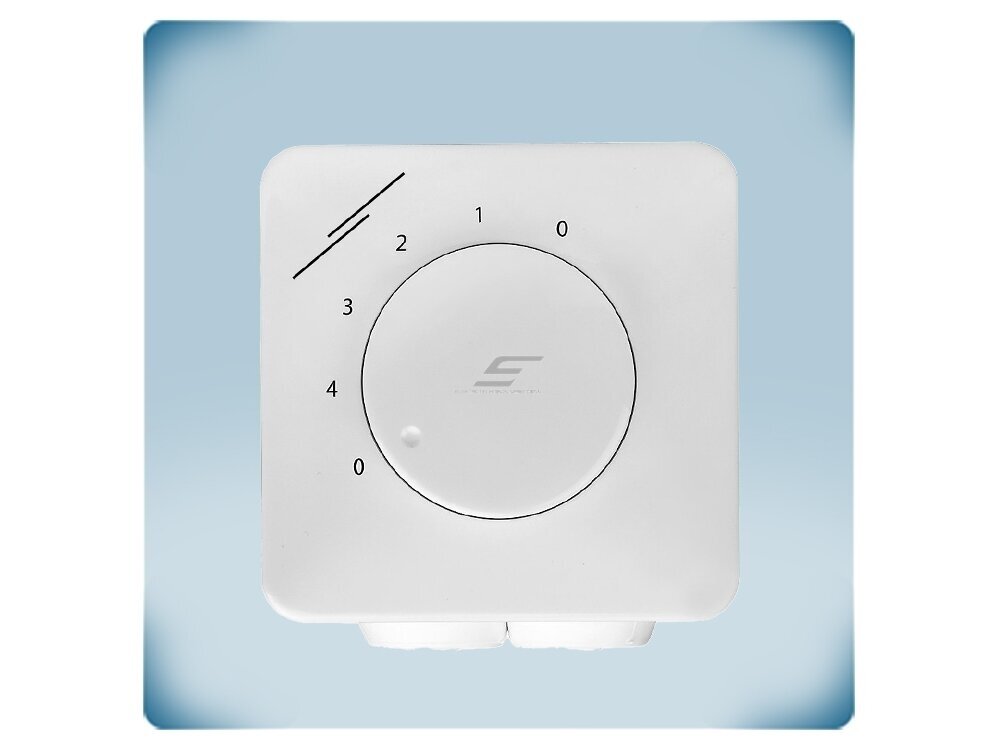

    Lubinio ventiliatoriaus greičio perjungėjas | Sentera Controls | ECA-1-10-AC

    Kodas: ECA-1-10-AC
    Pasiteirauti apie prekę
    Kaina 29.23 € su PVM
    ( 24.16 € be PVM )
    45.60 € Sutaupykite 16.37 €
    Pasiūlymas galioja iki 2026-12-31
  • Prekės aprašymas

    Lubinio ventiliatoriaus greičio perjungėjas | Sentera Controls | ECA-1-10-AC

    ECA-1-10-AC – Sentera Controls lubinio ventiliatoriaus greičio perjungėjas vienfaziams AC ventiliatoriams iki 1,0 A (maks. 150 W). Maitinamas 230 VAC, turi 4 greičius ir 2 išjungimo padėtis (0-4-3-2-1-0), apsaugotas 1,25 A saugikliu.

    Pagrindinė mintis:
    Tai rankinis pakopinis perjungėjas: viena rankenėle pasirenkamas vienas iš keturių greičių, o išjungimo padėtys abiejuose galuose leidžia patogiai išjungti ventiliatorių sukant bet kuria kryptimi. Gamintojas nurodo labai tylų variklio darbą.
    Kam skirtas ECA-1-10-AC:
    Šis modelis skirtas nedidelės galios ventiliatoriams (iki 1,0 A / 150 W) – vienam ar dviem kanaliniams ar ašiniams ventiliatoriams biure, vonioje, virtuvėje ar nedidelėje patalpoje.
    Maks. srovė / apkrova
    1,0 A / 150 W
    Maitinimas
    230 VAC, 50–60 Hz
    Greičiai
    4 + 2 OFF (0-4-3-2-1-0)
    Apsauga
    IP44 / IP54

    Veikimo principas

    Perjungėjas montuojamas ant sienos patalpoje ir jungiamas tarp 230 VAC maitinimo (L, N) ir ventiliatoriaus variklio (M, N).

    Skirtingai nei EC potenciometrai, tai galios įrenginys – per jį teka variklio srovė (iki 1,0 A), todėl variklio srovė ir galia yra pagrindinis parinkimo kriterijus.

    Kiekviena rankenėlės padėtis atitinka fiksuotą vidutinę išėjimo įtampą: 4 – 230 VAC, 3 – 108 VAC, 2 – 60 VAC, 1 – 12 VAC, 0 – 0 VAC. Tikroji įtampa priklauso nuo prijungto variklio charakteristikos (cos φ).

    Inžinieriaus pastaba: žemiausiose pakopose (12 ir 60 VAC) ne kiekvienas variklis įsisuks – paleidimo metu patikrinkite, ar ventiliatorius užtikrintai sukasi visose padėtyse.

    Kuo naudingas ECA-1-10-AC?
    Paprastas, nebrangus ir tylus 4 greičių valdymas lubiniams ventiliatoriams be jokio programavimo – su keičiamu saugikliu ir atsarginiu saugikliu laikiklyje.

    Techninės specifikacijos

    Prekės tipas Lubinio ventiliatoriaus greičio perjungėjas
    Gamintojas / kodas Sentera Controls / ECA-1-10-AC
    Maitinimo įtampa 230 VAC, 50–60 Hz
    Maks. variklio srovė 1,0 A
    Maks. apkrova 150 W
    Reguliuojamas išėjimas 12–230 VAC
    Pakopos (vidutinės vertės) 0 – 0 VAC; 4 – 230 VAC; 3 – 108 VAC; 2 – 60 VAC; 1 – 12 VAC; 0 – 0 VAC
    Saugiklis 1,25 A, 5×20 mm (su atsarginiu saugikliu)
    Gnybtai L, N (maitinimas), M, N (variklis); iki 2,5 mm²
    Korpusas ASA, RAL 9010
    Montavimas Potinkinis (IP44) arba virštinkinis (IP54)
    Apsaugos klasė IP44 / IP54 (EN 60529)
    Darbo aplinka 0–35 °C, < 100 % rH be kondensacijos, tik patalpose
    Svoris 0,15 kg (neto)
    Atitiktis EMC 2014/30/ES, LVD 2014/35/ES, RoHS 2011/65/ES

    Gamintojo dokumentacija

    ✔ Rekomenduoja Elektrotechnikos sprendimai

    Originali gamintojo dokumentacija – techniniai duomenys, prijungimo schemos ir montavimo nurodymai.

    Pagrindinės funkcijos

    • 4 greičiai – fiksuotos išėjimo įtampos 230 / 108 / 60 / 12 VAC.
    • 2 OFF padėtys – išjungimas abiejuose rankenėlės galuose.
    • Tylus variklio darbas – gamintojo nurodyta savybė.
    • Saugiklis 5×20 mm – 1,25 A, atsarginis saugiklis laikiklyje.
    • Universalus korpusas – potinkinis IP44 arba virštinkinis IP54.

    Kur naudojamas?

    • Lubiniai ventiliatoriai namuose, kavinėse, salėse
    • Nedideli vienfaziai AC ventiliatoriai iki 1,0 A / 150 W
    • Prekybos ir laukimo patalpos
    • Sporto salės, sandėliai su lubiniais ventiliatoriais

    Naudojimas pagal poreikį

    Elektrikui.
    Du laidai į tinklą, du – į variklį; jokių nustatymų.
    Patalpos savininkui.
    Aiškios 4 greičio pakopos ir tylus darbas.
    Pardavėjui / projektuotojui.
    Paprastas sprendimas lubiniams ventiliatoriams be automatikos.

    Pritaikymo gidas: kaip naudojamas praktikoje

    ECA-1-10-AC pritaikomas skirtingiems objektams – keičiasi tik prijungtas ventiliatorius:

    Objektas Kas prijungiama Rezultatas Montuotojo pastaba
    Namų svetainė su lubiniu ventiliatoriumi Variklis → M, N; 230 VAC → L, N 4 greičiai ir išjungimas viena rankenėle Patikrinkite, ar variklis sukasi 1 pakopoje
    Kavinė ar restoranas Vienas lubinis ventiliatorius iki 1,0 A Greitis pagal lankytojų kiekį ir sezoną Virštinkiniam montavimui – IP54
    Kelių nedidelių ventiliatorių grupė Lygiagrečiai keli vienodi ventiliatoriai → M, N Visi dirba tuo pačiu greičiu Bendra srovė ≤ 1,0 A, galia ≤ 150 W
    Patalpa su didesniu ventiliatoriumi Ventiliatorius > 1,0 A ECA-1-10-AC netinka Rinkitės didesnės srovės transformatorinį ar elektroninį reguliatorių

    Kaip parinkti reguliatoriaus srovę

    Variklio(-ių) vardinė srovė Rekomenduojamas modelis
    Reikia 4 greičių lubiniam AC ventiliatoriui iki 1,0 A / 150 W ECA-1-10-AC (1,0 A, 4 greičiai) ← šis modelis
    Reikia tolygaus AC ventiliatoriaus valdymo EVS-1-15-DM (1,5 A, elektroninis)
    Reikia valdyti EC ventiliatorių SDP-E0US-AT (EC potenciometras su OFF)
    Taisyklė: variklio vardinė srovė ≤ 1,0 A ir galia ≤ 150 W. Jungiant kelis ventiliatorius – jų sroves ir galias sumuokite. Ventiliatorius turi būti vienfazis AC, tinkamas reguliuoti įtampa.
    Kada rinktis kitą sprendimą: tolygiam vienfazių AC ventiliatorių valdymui – elektroniniai EVS-1 reguliatoriai; EC ventiliatoriams – SDP, MTP, MTVN1 ar SPV-8 potenciometrai; trifaziams varikliams – trifaziai transformatoriniai reguliatoriai (pvz., STR-4) arba dažnio keitikliai.

    Pliusai

    • 4 greičiai ir 2 OFF padėtys
    • Tylus variklio darbas
    • Saugiklis su atsarginiu
    • Paprastas prijungimas be nustatymų
    • IP44 / IP54

    Minusai / ribojimai

    • Maža galia – iki 1,0 A / 150 W
    • Pakopinis, ne tolygus reguliavimas
    • Išėjimo įtampos priklauso nuo variklio (cos φ)
    • Tik patalpose, 0–35 °C
    • Netinka EC ir trifaziams ventiliatoriams

    Saugos ir montavimo pastabos

    • Montavimą ir prijungimą atlieka kvalifikuotas elektrikas, atjungus visų prijungiamų įrenginių maitinimą.
    • Variklio srovė – ne daugiau kaip 1,0 A, apkrova – ne daugiau kaip 150 W.
    • Perdegusį saugiklį keiskite tik 1,25 A, 5×20 mm saugikliu.
    • Laidai – iki 2,5 mm².
    • Naudoti tik patalpose, 0–35 °C, be kondensacijos.

    Greitas pasirinkimo gidas

    1,0 A
    150 W
    230 VAC
    4 greičiai
    IP44 / IP54
    Tinka, kai reikia:
    • valdyti lubinį AC ventiliatorių 4 greičiais;
    • paprastai pakeisti seną lubinio ventiliatoriaus jungiklį;
    • valdyti kelis nedidelius ventiliatorius iki 1,0 A bendros srovės.
    Patikrinkite prieš naudojimą:
    • variklio vardinę srovę (≤ 1,0 A) ir galią (≤ 150 W);
    • ar ventiliatorius vienfazis AC;
    • ar variklis sukasi žemiausiose pakopose.
    Svarbus priminimas: ECA-1-10-AC skirtas vienfaziams AC ventiliatoriams iki 1,0 A – EC ir trifazių ventiliatorių nevaldo.

    DUK

    Kiek greičių turi?
    4 greičius ir 2 išjungimo padėtis (0-4-3-2-1-0).
    Kokios išėjimo įtampos?
    Vidutiniškai 230, 108, 60 ir 12 VAC; tikroji vertė priklauso nuo variklio cos φ.
    Ar tinka EC ventiliatoriui?
    Ne. EC ventiliatoriui reikia valdymo signalo – rinkitės SDP ar MTP potenciometrą.
    Koks saugiklis?
    1,25 A, 5×20 mm; laikiklyje yra atsarginis saugiklis.
    Ar galima jungti kelis ventiliatorius?
    Taip, jei bendra srovė neviršija 1,0 A ir galia – 150 W.

    Lubinio ventiliatoriaus greičio perjungėjas | Sentera Controls | ECA-1-10-AC

    Sentera ECA-1-10-AC – lubinio ventiliatoriaus greičio perjungėjas: 230 VAC, iki 1,0 A / 150 W, 4 greičiai (230 / 108 / 60 / 12 VAC) ir 2 OFF padėtys, saugiklis 1,25 A, IP44 / IP54.
