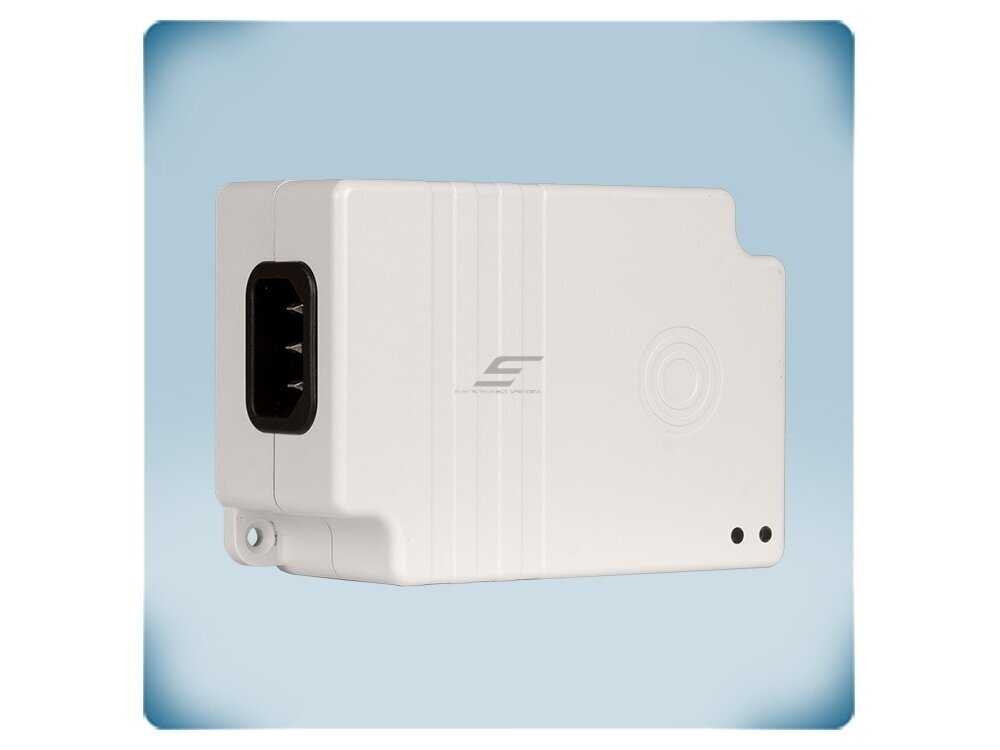

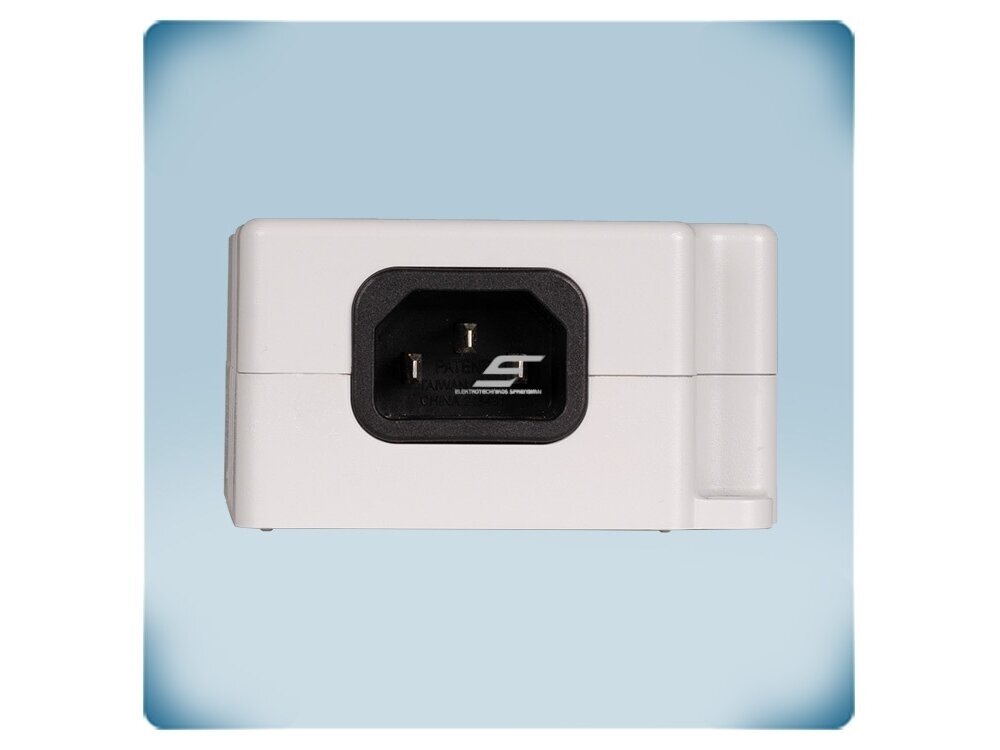

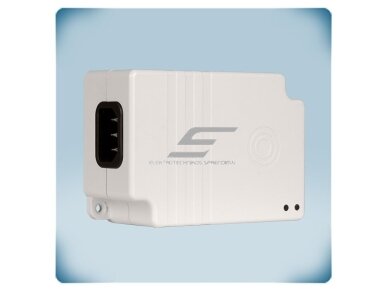

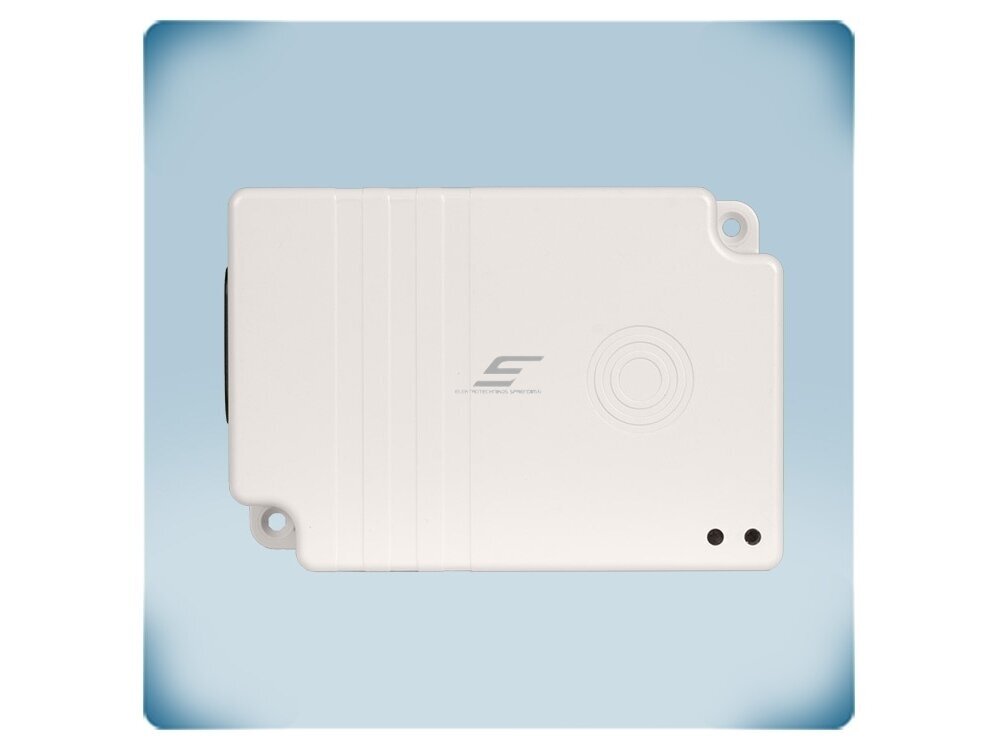

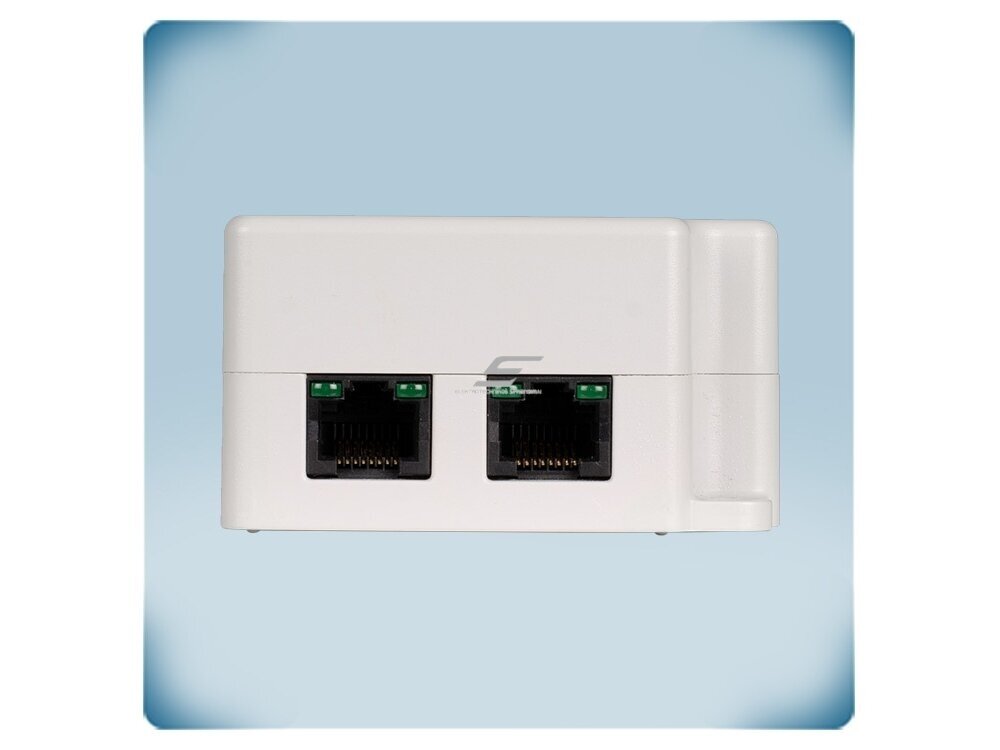

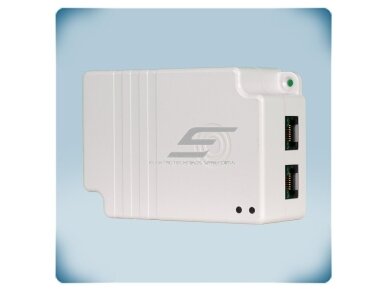

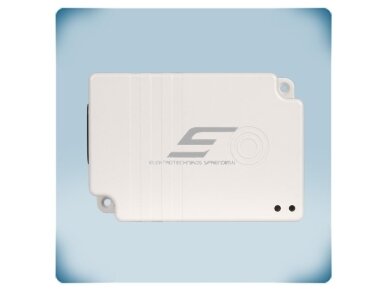

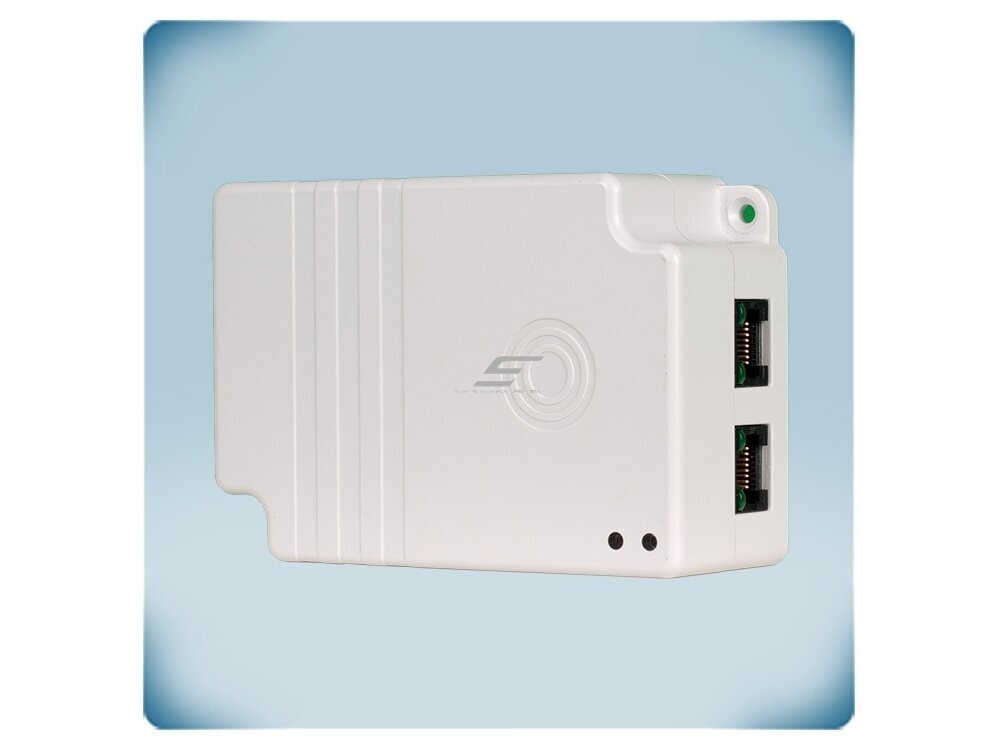

    Maitinimo per Modbus modulis su RS485 kartotuvu | 85-264VAC | 2×24VDC 20W | galvaninė izoliacija | IP30 | Sentera Controls | PDM-8-MB

    Kodas: PDM-8-MB
    Pasiteirauti apie prekę
    Kaina 135.51 € su PVM
    ( 111.99 € be PVM )
    211.39 € Sutaupykite 75.88 €
    Pasiūlymas galioja iki 2026-12-31
  • Prekės aprašymas

    Maitinimo per Modbus modulis su RS485 kartotuvu | 85-264VAC | 2×24VDC 20W | galvaninė izoliacija | IP30 | Sentera Controls | PDM-8-MB

    PDM-8-MB – Sentera Controls maitinimo per Modbus (PoM) modulis: iš 85–264 VAC tinklo pagamina du galvaniškai izoliuotus 24 VDC / 20 W kanalus ir kartu veikia kaip galvaniškai atskirtas RS485 Modbus RTU kartotuvas. Skirtas maitinti ir jungti Sentera valdiklius bei jutiklius su Modbus ryšiu.

    Pagrindinė mintis:
    Tai Sentera Modbus linijos „širdis“: vienas modulis prie 230 V tinklo – ir per RJ45 kabelį įrenginiai gauna ir 24 VDC, ir duomenis. Kartotuvas leidžia tęsti liniją iki 1200 m.
    Įėjimas
    85–264 VAC, 50–60 Hz
    Išėjimas
    2 × 24 VDC / 20 W (900 mA)
    Ryšys
    RS485 Modbus RTU kartotuvas, iki 115,2 kbps
    Apsauga
    IP30

    Veikimo principas

    Modulis jungiamas į 85–264 VAC, 50–60 Hz tinklą, o RJ45 išėjimu (PoM) arba gnybtais A, /B, GND ir 24 VDC išėjimu – prie Sentera Modbus įrenginių linijos. Jis turi du galvaniškai izoliuotus 24 VDC kanalus po 20 W (900 mA).

    Integruotas galvaniškai izoliuotas pusiau dupleksinis Modbus RTU kartotuvas atkuria RS485 signalą: automatinis perdavimo greitis iki 115,2 kbps, atstumas iki 1200 m, sujungti galima iki 32 modulių (priklausomai nuo atstumų ir galios poreikių). Modulis apsaugotas nuo trumpojo jungimo, perkrovos ir įtampos svyravimų, žalias LED rodo veikimą.

    Rezultatas – visa PoM linija maitinama iš vieno tinklo taško, o ilgos Modbus linijos segmentuojamos ir atskiriamos galvaniškai. Išėjimo apkrova priklauso nuo įėjimo įtampos (gamintojo grafike – mažinimo kreivė), todėl esant žemai tinklo įtampai galios biudžetą verta palikti su atsarga.

    Kuo naudingas PDM-8-MB?
    Vienas modulis išsprendžia ir Modbus įrenginių maitinimą, ir ryšio linijos tęsimą bei galvaninę izoliaciją – mažiau atskirų maitinimo šaltinių ir RS485 kartotuvų skyde.

    Techninės specifikacijos

    Prekės tipas Maitinimo per Modbus modulis su RS485 kartotuvu
    Gamintojas / kodas Sentera Controls / PDM-8-MB
    Maitinimo įtampa 85–264 VAC, 50–60 Hz
    Išėjimas 2 × 24 VDC / 20 W (24 VDC / 900 mA), galvaniškai izoliuoti
    Jungtys RJ45 išėjimas (PoM); Modbus gnybtai A, /B, GND; 24 VDC išėjimas
    Ryšys RS485, galvaniškai atskirta, pusiau dupleksinė; Modbus RTU kartotuvas
    Perdavimo greitis Automatinis, iki 115,2 kbps
    Atstumas iki 1200 m
    Modulių skaičius iki 32 (priklauso nuo atstumų ir galios)
    Apsaugos Nuo trumpojo jungimo, perkrovos ir įtampos svyravimų
    Indikacija Žalias LED – veikimas
    Apsaugos klasė IP30
    Darbo aplinka -20…+40 °C, 5–85 % rH be kondensacijos
    Svoris 215 g neto
    Atitiktis LVD 2014/35/ES, EMC 2014/30/ES, WEEE 2012/19/ES, RoHS 2011/65/ES

    Gamintojo dokumentacija

    ✔ Rekomenduoja Elektrotechnikos sprendimai

    Originali gamintojo dokumentacija – techniniai duomenys, prijungimo schemos ir montavimo nurodymai.

    Pagrindinės funkcijos

    • 2 izoliuoti 24 VDC kanalai – po 20 W Sentera PoM įrenginiams maitinti.
    • Galvaniškai atskirtas RS485 kartotuvas – Modbus linijos tęsimas ir trikdžių atskyrimas.
    • Platus įėjimo diapazonas – 85–264 VAC – tinka įvairiems tinklams.
    • Apsaugos – nuo trumpojo jungimo, perkrovos ir įtampos svyravimų.
    • RJ45 PoM išėjimas – maitinimas ir duomenys vienu kabeliu.
    • Iki 1200 m ir 32 modulių – didelės sistemos segmentuojamos be atskirų kartotuvų.
    • Automatinis perdavimo greitis – iki 115,2 kbps – kartotuvo nustatyti nereikia.

    Kur naudojamas?

    • Sentera Modbus sistemų maitinimas iš 230 VAC tinklo
    • Ilgos Modbus RTU linijos, kurias reikia tęsti ar segmentuoti
    • Pastatai su keliais vėdinimo įrenginiais ir daug jutiklių
    • Sistemos, kur reikia galvaninės RS485 izoliacijos
    • Ūkių pastatų kompleksai su dideliais atstumais tarp vėdinimo įrenginių
    • Sentera sistemos su DMDBM22 / MDB-M-6 paskirstymo dėžutėmis

    Naudojimas pagal poreikį

    Ilgų Modbus linijų projektuotojui.
    Kartotuvas iki 1200 m ir iki 32 modulių leidžia segmentuoti didelę sistemą.
    Ūkio pastatų komplekso elektrikui.
    Vienas modulis prie 85–264 VAC maitina PoM įrenginius dviem izoliuotais 20 W kanalais.
    Ryšio trikdžius šalinančiam serviso inžinieriui.
    Galvaniškai atskirtas RS485 pašalina trikdžius tarp linijos segmentų.

    Praktinis panaudojimas

    Jeigu objekte yra dvi Sentera įrenginių grupės, kurių kiekviena vartoja iki 20 W, o Modbus linija iki BMS siekia kelis šimtus metrų, tada PDM-8-MB maitina abi grupes atskirais izoliuotais 24 VDC kanalais ir kartotuvu pratęsia RS485 liniją iki 1200 m.

    Pritaikymo gidas: kaip naudojamas praktikoje

    PDM-8-MB stovi Modbus linijos pradžioje arba ties segmentų riba:

    Objektas Kas prijungiama Rezultatas Montuotojo pastaba
    Vėdinimo įrenginio automatika 230 VAC → įėjimas; RJ45 → paskirstymo dėžutė (MDB-M-6, DMDBM22) Jutikliai ir reguliatoriai maitinami per PoM Sumuokite įrenginių galią – ≤20 W kanalui
    Ilga Modbus linija BMS linija → Modbus gnybtai; tęsinys → RJ45 Linija tęsiama iki 1200 m su galvanine izoliacija Perdavimo greitis iki 115,2 kbps
    Sistema su interneto moduliu RJ45 → DIG-M-2 / DIGWM ir jutikliai Sistema maitinama ir pasiekiama per SenteraWeb Įskaičiuokite modulio srovę

    Kaip parinkti PoM paskirstymą ir maitinimą

    Poreikis Rekomenduojamas modelis
    6 įrenginiai RJ45, montavimas ant paviršiaus, IP65 MDB-M-6 (6 × RJ45, 1,5 A)
    Skydas: 10 × RJ45 24 VDC + 12 × RJ12 3,3 VDC, -30…+85 °C DMDBM22 (DIN, 1,5 A)
    Skydas: 10 × RJ45 24 VDC + 12 × RJ12 3,3 VDC (iki 0,3 A), 0…60 °C DLDBM22 (DIN, 1,5 A / 0,3 A)
    24 VDC PoM maitinimas iš 85–264 VAC tinklo + RS485 kartotuvas PDM-8-MB (2 × 24 VDC / 20 W) ← šis modelis
    Taisyklė: sumuokite visų linijoje maitinamų įrenginių galią – kiekvienam 24 VDC kanalui ≤20 W (900 mA); įvertinkite gamintojo mažinimo kreivę esant žemesnei įėjimo įtampai. Paskirstymui naudokite MDB-M-6 arba DMDBM22 / DLDBM22.
    Kada rinktis kitą sprendimą: PoM paskirstymui – MDB-M-6 (IP65), DMDBM22 / DLDBM22 (DIN); interneto prieigai – DIG-M-2, DIGWM.

    Pliusai

    • Maitinimas iš 85–264 VAC
    • 2 galvaniškai izoliuoti 24 VDC kanalai
    • Integruotas galvaniškai atskirtas RS485 kartotuvas
    • Iki 1200 m, iki 115,2 kbps
    • Apsauga nuo trumpojo jungimo ir perkrovos

    Minusai / ribojimai

    • IP30 – tik skyde / patalpoje; PoM paskirstymui prie įrenginių – MDB-M-6 (IP65)
    • Darbo temperatūra tik iki +40 °C
    • Galia ribota 20 W kanalui ir mažėja esant žemesnei įėjimo įtampai
    • Montavimo būdas duomenų lape aiškiai nenurodytas

    Saugos ir montavimo pastabos

    • Prijungimą prie 85–264 VAC tinklo atlieka kvalifikuotas elektrikas, atjungus maitinimą.
    • Neviršykite 20 W (900 mA) kiekviename 24 VDC kanale.
    • Naudokite -20…+40 °C, 5–85 % rH aplinkoje be kondensacijos.

    Greitas pasirinkimo gidas

    85–264 VAC
    2 × 24 VDC / 20 W
    Modbus RTU
    RS485 kartotuvas
    Galvaninė izoliacija
    IP30
    Tinka, kai reikia:
    • maitinti Sentera Modbus įrenginius per PoM iš 230 VAC;
    • tęsti ar segmentuoti RS485 liniją su izoliacija;
    • sumažinti atskirų maitinimo šaltinių skaičių.
    Patikrinkite prieš naudojimą:
    • visų įrenginių galios sumą kiekvienam kanalui;
    • linijos ilgį (≤1200 m);
    • aplinkos temperatūrą (iki +40 °C).
    Svarbus priminimas: PDM-8-MB nėra valdiklis – jis tik maitina ir perduoda Modbus RTU ryšį.

    DUK

    Kokia įėjimo įtampa?
    Modulis maitinamas iš 85–264 VAC, 50–60 Hz tinklo.
    Kiek galios gali tiekti?
    Du galvaniškai izoliuotus 24 VDC kanalus po 20 W (900 mA).
    Ar tai RS485 kartotuvas?
    Taip, modulyje integruotas galvaniškai izoliuotas pusiau dupleksinis Modbus RTU kartotuvas iki 115,2 kbps ir 1200 m.
    Kiek modulių galima sujungti?
    Iki 32, priklausomai nuo atstumų ir galios poreikių.
    Ar reikia nustatyti perdavimo greitį?
    Ne, kartotuvas perdavimo greitį parenka automatiškai iki 115,2 kbps.
    Kokioje aplinkoje galima naudoti?
    Modulis skirtas -20…+40 °C ir 5–85 % rH be kondensacijos aplinkai, apsaugos klasė IP30.

    Maitinimo per Modbus modulis su RS485 kartotuvu | 85-264VAC | 2×24VDC 20W | galvaninė izoliacija | IP30 | Sentera Controls | PDM-8-MB

    Sentera PDM-8-MB – maitinimo per Modbus modulis: 85–264 VAC įėjimas, 2 × 24 VDC / 20 W izoliuoti kanalai, galvaniškai atskirtas RS485 Modbus RTU kartotuvas iki 115,2 kbps ir 1200 m, IP30.
