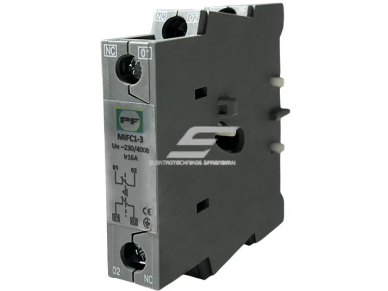

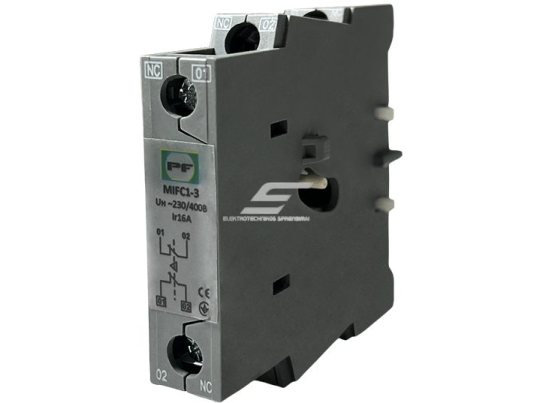

Mechaninė blokiruotė kontaktoriams | NC+NC | 16A | FC1-3 | Promfactor Baltic | MIFC1-3 | 4779040155839

Techniniai duomenys

• Standartai: IEC/EN 60947-1; IEC/EN 60947-4-1; IEC/EN 60947-5
• Suderinamumas: FC1-3 serijos kontaktoriai
• Vardinė įtampa (Un): ~230/400V
• Vardinė srovė (In): 16A
• Sąlyginė šiluminė srovė (АС-15) (Ith): 8A
• Papildomų kontaktų kiekis ir tipas: 2NC (du normaliai uždari kontaktai)
• Varžtų užveržimo momentas: 0.8 Nm
• Atsparumas: Elektrinis: 1 000 000 ciklų. Mechaninis: 10 000 000 ciklų
• Darbinė temperatūra: -25…+55°C
• Laikymo temperatūra: -25…+70°C
• Svoris: 60,8 g

Paskirtis ir naudojimo aplinka
Mechaninė blokiruotė skirta naudoti:

• Pramoniniuose objektuose, kur reikalingas saugus ir patikimas elektros įrangos valdymas.
• Gamybinėse linijose, kur naudojami elektros variklių valdymo sistemos su reversiniu arba žvaigždės-trikampio paleidimo režimu.
• Automatizacijos sistemose, užtikrinant dviejų kontaktorių veikimo sinchronizaciją ir apsaugą.
• Elektros skydinėse, kad būtų išvengta netyčinio kontaktorių suaktyvinimo.

Privalumai ir trūkumai
Privalumai:

• Sauga – neleidžia vienu metu įsijungti dviem kontaktoriams, užtikrindama elektros sistemos saugumą.
• Patikimumas – mechaninis atsparumas iki 10 milijonų ciklų garantuoja ilgą tarnavimo laiką.
• Lengvas montavimas – pritaikyta FC1-3 kontaktoriams, nereikalauja papildomų tvirtinimo elementų.

Trūkumai:

• Specifinis suderinamumas – tinkama tik FC1-3 kontaktorių serijai.
• Ribotas papildomų kontaktų skaičius – turi tik 2NC kontaktus, kas gali būti nepakankama tam tikroms schemoms.

Mechaninė blokiruotė yra esminis komponentas elektros valdymo sistemose, kur reikalingas patikimas dviejų kontaktorių blokavimas. Ji užtikrina aukštą saugumą ir ilgaamžiškumą, tačiau ribotas suderinamumas su kitomis kontaktorių serijomis gali būti svarbus pasirinkimo kriterijus.
