  • Pramoninis mechaninis termostatas | 0-40°C | perjungiamas kontaktas 16A 250VAC | kapiliarinis jutiklis | IP54 | Sentera Controls | IMRT-0-40

    Kodas: IMRT-0-40
    Kaina 37.95 € su PVM
    ( 31.36 € be PVM )
    59.21 € Sutaupykite 21.26 €
    Pasiūlymas galioja iki 2026-12-31

    Pramoninis patalpos termostatas tinka aktyviose drėgnose patalpose.

    Naudojamas žemės ūkio pramonėje (sandėliuose, šiltnamiuose, arklidėse ir kt.) ventiliatorių, elektrinių šildytuvų ir kitų valdiklių bei reguliatorių įjungimui ar išjungimui nuo temperatūros.

    Termostatas turi dujomis užpildytą spiralę, kuri garantuoja tikslų ir patikimą temperatūros nustatymą 0 – 40°C diapazone.

    Mechaniniame termostate yra rėlinis išėjimas: 1 x C/O kontaktas: 16 A (250 VAC) / 10 A (400 VAC).

    Vieno poliaus.

  • Pramoninis mechaninis termostatas | 0-40°C | perjungiamas kontaktas 16A 250VAC | kapiliarinis jutiklis | IP54 | Sentera Controls | IMRT-0-40

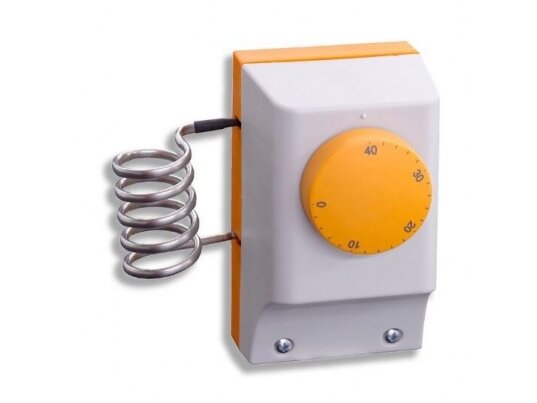

    IMRT-0-40 – Sentera Controls pramoninis mechaninis vienpolis termostatas su 0–40 °C nustatymo diapazonu. Jis įjungia ir išjungia ventiliatorius, elektrinį šildymą ar Sentera valdiklius pramonės ir žemės ūkio patalpose – sandėliuose, šiltnamiuose, dirbtuvėse.

    Pagrindinė mintis:
    Paprasta ir patikima: be maitinimo, be programavimo, be Modbus. Rankenėle nustatote temperatūrą, o perjungiamas kontaktas tiesiogiai junginėja apkrovą iki 16 A (rezistyvinė, 250 VAC).
    Nustatymo diapazonas
    0–40 °C
    Kontaktas
    Perjungiamas (C, NO, NC)
    Apkrova
    16 A / 250 VAC (rezist.), 5 A / 250 VAC (indukt.)
    Apsauga
    IP54

    Veikimo principas

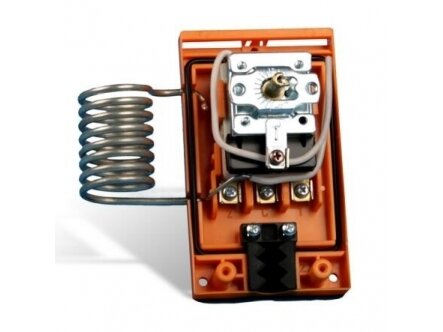

    Termostatas tvirtinamas kontroliuojamoje patalpoje, o laidai jungiami prie kontaktų C (bendras), 2 (NO) ir 1 (NC); maitinimo pačiam termostatui nereikia. Jutiklis – dujomis užpildytas nerūdijančio plieno kapiliaras, išorėje suvyniotas spirale.

    Kintant temperatūrai keičiasi dujų slėgis kapiliare, kuris mechaniškai perjungia kontaktą ties graduota rankenėle nustatyta verte (0–40 °C). Histerezė ±4 °C, tolerancija ±2 °C, temperatūros gradientas 1 K / 15 min., didžiausia kapiliaro temperatūra 44 °C.

    Rezultatas – perjungiamu kontaktu tas pats termostatas įjungia šildymą, kai šalta, arba vėdinimą ar vėsinimą, kai šilta. Kontaktai tiesiogiai perjungia rezistyvinę apkrovą 16 A / 250 VAC (10 A / 400 VAC) ir induktyvinę 5 A / 250 VAC (1 A / 400 VAC); didesniems varikliams termostatas valdo kontaktorių arba Sentera reguliatoriaus paleidimo įėjimą.

    Kuo naudingas IMRT-0-40?
    Nepriklausomas nuo elektronikos ir ryšio termostatas – patikimas šildymo ar vėdinimo įjungimas drėgnose ir dulkėtose ūkio patalpose.

    Techninės specifikacijos

    Prekės tipas Pramoninis mechaninis termostatas (vienpolis)
    Gamintojas / kodas Sentera Controls / IMRT-0-40
    Nustatymo diapazonas 0–40 °C (kiti – pagal užklausą)
    Nustatymas Graduota rankenėlė
    Jutiklis Dujomis užpildytas nerūdijančio plieno kapiliaras, spiralės formos
    Histerezė ±4 °C
    Tolerancija ±2 °C
    Temperatūros gradientas 1 K / 15 min.
    Maks. kapiliaro temperatūra 44 °C
    Kontaktai C – bendras, 2 – NO, 1 – NC
    Rezistyvinė apkrova 16 A / 250 VAC; 10 A / 400 VAC
    Induktyvinė apkrova 5 A / 250 VAC; 1 A / 400 VAC
    Apsaugos klasė IP54 (EN 60529)
    Darbo aplinka iki 95 % rH be kondensacijos

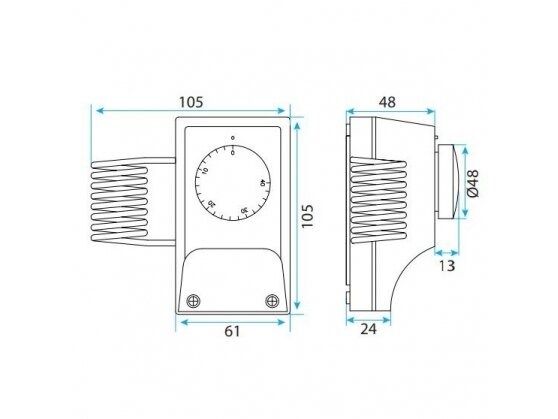

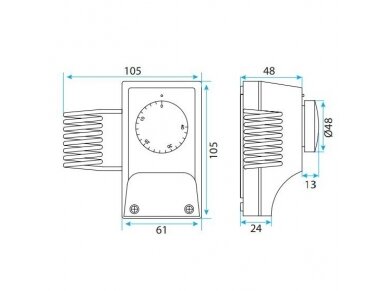

    Matmenys 105 × 62 × 110 mm
    Svoris 0,22 kg neto
    Atitiktis WEEE 2012/19/ES, RoHS 2011/65/ES

    Gamintojo dokumentacija

    ✔ Rekomenduoja Elektrotechnikos sprendimai

    Originali gamintojo dokumentacija – techniniai duomenys, prijungimo schemos ir montavimo nurodymai.

    Pagrindinės funkcijos

    • Perjungiamas kontaktas – NO šildymui arba vėdinimui, NC – atvirkštinei logikai.
    • Didelė kontaktų apkrova – iki 16 A rezistyvinės apkrovos – šildytuvas jungiamas tiesiogiai.
    • Kapiliarinis jutiklis – nerūdijantis plienas, ilgalaikis stabilumas.
    • Be maitinimo – veikia mechaniškai.
    • IP54 – tinka drėgnoms ir gamybinėms patalpoms, žemės ūkiui.
    • Graduota rankenėlė – nustatymas 0–40 °C be įrankių ir programavimo.
    • 400 VAC kontaktai – rezistyvinė apkrova iki 10 A / 400 VAC, induktyvinė – iki 1 A / 400 VAC.

    Kur naudojamas?

    • Šiltnamiai – vėdinimo ar šildymo įjungimas
    • Sandėliai ir dirbtuvės – apsauga nuo perkaitimo ar užšalimo
    • Gyvulininkystės pastatai
    • Ventiliatorių įjungimas per Sentera reguliatoriaus paleidimo įėjimą
    • Elektrinio šildymo valdymas
    • Siurblinės ir techninės patalpos – šildytuvo įjungimas nuo užšalimo
    • Drėgnos gamybos patalpos iki 95 % rH be kondensacijos

    Naudojimas pagal poreikį

    Šiltnamio ūkiui.
    Ventiliatorius ar šildytuvas įjungiamas pagal temperatūrą be elektronikos ir be maitinimo termostatui.
    Ūkio pastatų elektrikui.
    Paprastas C / NO / NC pajungimas ir iki 16 A rezistyvinės apkrovos tiesiogiai per kontaktą.
    Sandėlių ir dirbtuvių priežiūros meistrui.
    Apsauga nuo perkaitimo ar užšalimo nustatoma rankenėle per kelias sekundes.

    Praktinis panaudojimas

    Jeigu šiltnamyje 2 kW elektrinis šildytuvas (apie 8,7 A esant 230 VAC) turi įsijungti, kai temperatūra nukrenta iki 10 °C, tada IMRT-0-40 rankenėlę nustatykite ties 10 °C ir šildytuvą junkite tiesiai per kontaktą, nes rezistyvinė apkrova leidžiama iki 16 A / 250 VAC, tik įvertinkite ±4 °C histerezę.

    Pritaikymo gidas: kaip naudojamas praktikoje

    IMRT-0-40 – tas pats termostatas, skiriasi tik naudojamas kontaktas ir apkrova:

    Objektas Kas prijungiama Rezultatas Montuotojo pastaba
    Šiltnamis – vėdinimas Ventiliatorius arba kontaktorius → C ir NO (2) Viršijus nustatytą temperatūrą ventiliatorius įsijungia Induktyvinė apkrova ≤5 A / 250 VAC; didesnei – kontaktorius
    Sandėlis – apsauga nuo užšalimo Elektrinis šildytuvas → C ir NC (1) Atvėsus šildytuvas įsijungia Rezistyvinė apkrova ≤16 A / 250 VAC
    Sentera greičio reguliatorius Reguliatoriaus paleidimo įėjimas → termostato kontaktas Ventiliatorius startuoja pagal temperatūrą Patikrinkite reguliatoriaus įėjimo tipą
    Gyvulių patalpa Ištraukimo ventiliatorius per kontaktorių Karštą dieną įsijungia papildomas vėdinimas Kapiliaro temperatūra ≤44 °C

    Kaip parinkti termostato diapazoną

    Temperatūros diapazonas Rekomenduojamas modelis
    0–40 °C IMRT-0-40 (mechaninis, kapiliarinis) ← šis modelis
    Taisyklė: nustatoma temperatūra turi būti 0–40 °C ribose ir kapiliaras neturi įkaisti virš 44 °C; kiti diapazonai – pagal užklausą gamintojui. Induktyvinei apkrovai (varikliui) virš 5 A / 250 VAC naudokite kontaktorių.
    Kada rinktis kitą sprendimą: tolygiam ventiliatoriaus greičio valdymui pagal temperatūrą – Sentera temperatūros daviklis su 0-10 VDC ar Modbus išėjimu ir elektroninis ar transformatorinis greičio reguliatorius.

    Pliusai

    • Veikia be maitinimo
    • Perjungiamas kontaktas (NO / NC)
    • Iki 16 A rezistyvinės apkrovos
    • IP54
    • Nerūdijančio plieno kapiliaras
    • Paprastas nustatymas rankenėle

    Minusai / ribojimai

    • Tik įjungimas / išjungimas – tolygiam greičio valdymui pagal temperatūrą rinkitės GTE ar GTH serijos reguliatorių
    • Histerezė ±4 °C, tolerancija ±2 °C – netinka tiksliam reguliavimui
    • Nėra Modbus ar analoginio išėjimo
    • Diapazonas 0–40 °C; kapiliaro maks. temperatūra 44 °C

    Saugos ir montavimo pastabos

    • Montavimą ir prijungimą atlieka kvalifikuotas elektrikas, atjungus maitinimą.
    • Neviršykite kontaktų apkrovos: 16 A / 250 VAC rezistyvinė, 5 A / 250 VAC induktyvinė.
    • Nemontuokite ten, kur susidaro kondensatas; kapiliaro temperatūra – ne daugiau 44 °C.

    Greitas pasirinkimo gidas

    0–40 °C
    16 A / 250 VAC
    NO / NC
    Kapiliaras
    IP54
    Tinka, kai reikia:
    • įjungti ventiliatorių ar šildytuvą pagal temperatūrą;
    • valdyti šiltnamio ar sandėlio mikroklimatą paprastai ir patikimai;
    • duoti paleidimo signalą Sentera reguliatoriui.
    Patikrinkite prieš naudojimą:
    • reikiamą temperatūrą (0–40 °C);
    • apkrovos srovę ir tipą (rezistyvinė / induktyvinė);
    • ar reikia NO ar NC logikos.
    Svarbus priminimas: IMRT-0-40 yra mechaninis įjungimo / išjungimo termostatas – jis nereguliuoja greičio tolygiai.

    DUK

    Ar termostatui reikia maitinimo?
    Ne, termostatas mechaninis ir kontaktą perjungia kapiliaro dujų slėgis.
    Ar galima jungti šildytuvą tiesiogiai?
    Taip, rezistyvinę apkrovą iki 16 A esant 250 VAC arba iki 10 A esant 400 VAC.
    Kokia histerezė ir tolerancija?
    Histerezė yra ±4 °C, o tolerancija ±2 °C.
    Ar tinka šiltnamiui?
    Taip, IP54 korpusas ir darbas iki 95 % rH be kondensacijos tinka drėgnoms, gamybinėms ir žemės ūkio patalpoms.
    Ar galima tiesiogiai valdyti ventiliatoriaus variklį?
    Induktyvinę apkrovą galima jungti iki 5 A esant 250 VAC, o didesniam varikliui naudokite kontaktorių arba Sentera reguliatoriaus paleidimo įėjimą.
    Ar termostatas turi Modbus ar analoginį išėjimą?
    Ne, jis turi tik perjungiamą C / NO / NC kontaktą be ryšio sąsajos.

    Pramoninis mechaninis termostatas | 0-40°C | perjungiamas kontaktas 16A 250VAC | kapiliarinis jutiklis | IP54 | Sentera Controls | IMRT-0-40

    Sentera IMRT-0-40 – pramoninis mechaninis termostatas 0–40 °C su kapiliariniu jutikliu, perjungiamu kontaktu 16 A / 250 VAC ir IP54 – ventiliatorių ir šildymo valdymui šiltnamiuose, sandėliuose.

    Iliustracinis vaizdas gali būti sukurtas naudojant DI. Prekės išvaizda gali nežymiai skirtis nuo pavaizduotos. Vadovaukitės technine specifikacija.
