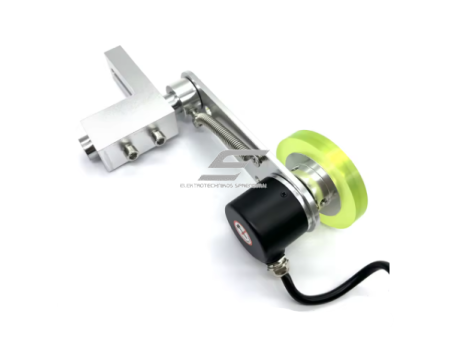

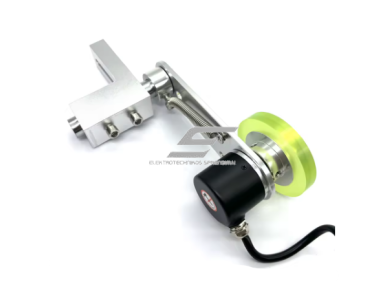

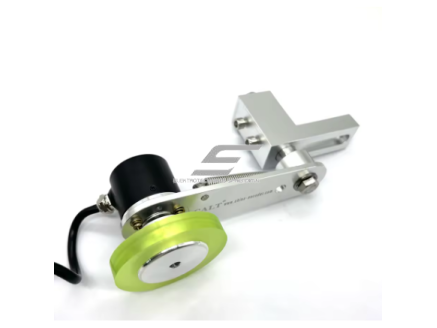

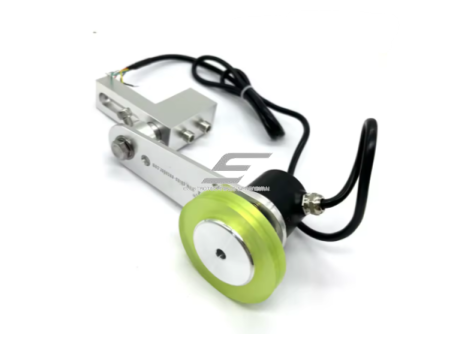

Medžiagų ilgio matavimo ratukinis enkoderis | 100-5000 PPR | Ø38 mm | Push-Pull | 5–26 V | ilgiui ir greičiui matuoti

Techninės specifikacijos

• Veikimo principas: optinis jutiklis
• Funkcija: ilgio, greičio ir kampo matavimas
• Išėjimo tipas: impulsinis
• Signalas: skaitmeninis
• Išėjimo fazės: ABZ
• Enkoderio skersmuo: 38 mm
• Rezoliucija: 100–5000 impulsų per apsisukimą (PPR)
• Maitinimo įtampa: 5 V DC arba 5–26 V DC
• Montavimo tipas: rankinis montavimas
• Jutiklio tipas: optinis rotacinis enkoderis

Funkcijos

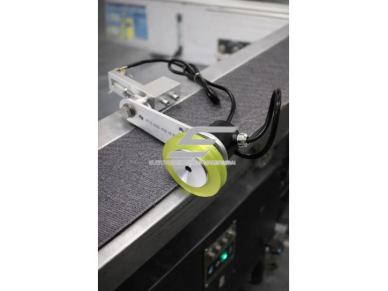

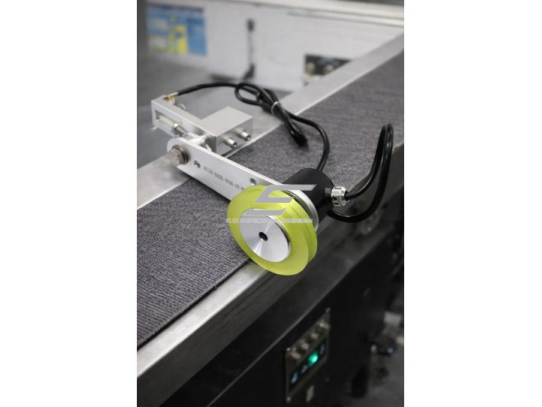

• Tikslus ilgio matavimas - integruotas matavimo ratukas tiesiogiai kontaktuoja su judančia medžiaga ir generuoja impulsus. Impulsų skaičius tiksliai atitinka nuvažiuotą atstumą
• Greičio matavimas realiu laiku - enkoderis generuoja impulsų signalą proporcingai judėjimo greičiui, todėl sistema gali tiksliai nustatyti linijinį greitį
• Kampo pozicijos nustatymas - rotacinė technologija leidžia nustatyti kampinę padėtį arba apsisukimų skaičių
• Aukštos kokybės optinis jutiklis - optinis veikimo principas užtikrina didelį tikslumą ir stabilų signalą net intensyvioje pramoninėje aplinkoje
• ABZ fazių signalas - leidžia nustatyti sukimosi kryptį, tiksliai skaičiuoti impulsus, atlikti pozicionavimo funkcijas automatizavimo sistemose
• Platus rezoliucijos pasirinkimas - galima pasirinkti nuo 100 iki 5000 impulsų per apsisukimą, todėl įrenginys pritaikomas tiek paprastoms, tiek aukšto tikslumo sistemoms

Naudojimas

• Pramonėje: kabelių ir laidų ilgio matavimo sistemos, pakavimo linijos, tekstiles ir popieriaus gamyba, plėvelių ir plastikų gamybos linijos, metalo juostų, apdorojimo įranga, transportavimo konvejeriai
• Automatikoje ir inžinerijoje: PLC valdomos ilgio matavimo sistemos, judėjimo kontrolės sprendimai, gamybos procesų stebėjimas, automatizuoti matavimo stendai
• Elektromontuotojams ir technikams: automatinių skaitiklių sistemos, greičio jutiklių integracija, mašinų modernizavimo projektai
• Techniniams projektams ir kūrėjams: robotikos projektai, Arduino ar kitų mikrovaldiklių projektai, testavimo ir prototipų kūrimas

Pliusai

• labai tikslus optinis matavimo principas
• integruotas matavimo ratukas ilgio matavimui
• platus rezoliucijos pasirinkimas (100–5000 PPR)
• stabilus ABZ signalas automatizavimo sistemoms
• suderinamas su PLC ir valdikliais
• kompaktiškas 38 mm korpusas
• universalus pritaikymas pramonėje
• tinkamas greičio, kampo ir ilgio matavimui

Minusai

• reikalingas tiesioginis kontaktas su matuojama medžiaga
• netinkamas labai dulkėtoje ar labai nešvarioje aplinkoje be papildomos apsaugos
• montuojant būtina užtikrinti tikslų ratuko prispaudimą prie paviršiaus
