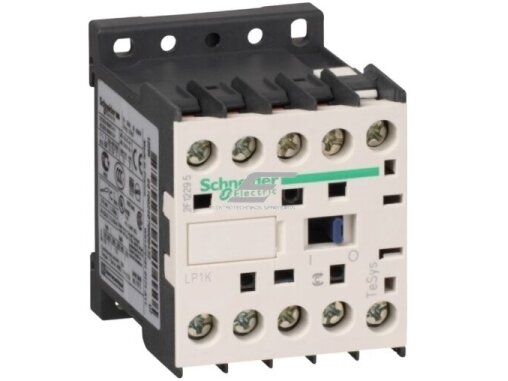

Mini kontaktorius | 6A | 1,5kW | 24VDC | 3NO+1NC | IP20 | Schneider Electric | LP1K0610BD | 6100002440000205

Techniniai duomenys:

• Nominali srovė: 6A (AC-3 kategorijos apkrovai, 400V)
• Valdymo ritės įtampa: 24 V DC
• Polių konfigūracija: 3 pagrindiniai kontaktai (NO – normaliai atviri) + 1 pagalbinis kontaktas (NC – normaliai uždaras)
• Kontaktų atsparumas: Kontakto atsparumas: < 12 mΩ (prie 1A)
• Nominalus darbo įtampos diapazonas: Iki 690 V AC
• Mechaninis patvarumas: daugiau nei 10 milijonų jungimo ciklų
• Elektrinis patvarumas: iki 1,5 milijono jungimo ciklų AC-3 režimu
• Darbinė temperatūra: Nuo -25°C iki +60°C, tinkamas naudoti daugelyje aplinkos sąlygų.
• Izoliacijos įtampa: 600 V (IEC 60947-4-1 standartas)
• Kontaktoriaus galia: 1,5 kW (AC-3 kategorijos apkrovai esant 400V)
• Montavimo metodas: Montuojamas ant DIN bėgio arba naudojant varžtus.
• Dydis: Ypač kompaktiškas dydis: 45 mm x 58 mm x 63 mm (ilgis x plotis x aukštis)
• Srovės valdymo galia: DC ritė su 24 V maitinimo įtampa.

Sertifikatai ir standartai:
Atitikties sertifikatai:

• CE ženklinimas
• RoHS atitiktis (draudžiama naudoti pavojingas medžiagas)
• IEC 60947-4-1 (kontaktorių standartai)

Saugumo standartai:

• Kontaktorius atitinka visus pagrindinius saugos reikalavimus pagal tarptautinius standartus, kad būtų užtikrintas saugus ir patikimas elektros grandinių valdymas.

Apsaugos klasė:

• IP20 – apsauga nuo pirštų kontakto su elektrinėmis dalimis.

Saugumas:
Apsaugos funkcijos:

• Kontaktorius turi integruotas apsaugos priemones, skirtas užkirsti kelią pavojingam perjungimui, kai prietaisas yra įjungtas arba išjungtas.
• Gali būti papildomai prijungiamos apsaugos nuo viršsrovių relės, kad būtų užtikrintas dar didesnis saugumas.

Apsauga nuo perkaitimo:

• Įrenginys yra suprojektuotas taip, kad išvengtų perkaitimo ir užtikrintų ilgalaikį patikimą veikimą, net dirbant esant intensyvioms apkrovoms.

Maža galia ir žemas triukšmo lygis:

• Ritė valdoma 24V DC įtampa, todėl užtikrinamas tylus ir mažo triukšmo veikimas.

Suderinamumas:
Naudojimo sritys:

• Kontaktorius LP1K0610BD plačiai naudojamas pramonėje, ypač mažos galios elektros sistemose, kur reikalingas patikimas ir kompaktiškas elektros grandinių valdymas.
• Tinka naudoti kartu su automatikos įranga, mažos galios varikliais, šildymo sistemomis, ventiliatoriais, ir kitais valdymo įrenginiais.

Suderinamumas su automatikos sistemomis:

• Kontaktorius gali būti integruojamas į pramonines valdymo sistemas, naudojant DIN bėgio montavimo metodą.
• Suderinamas su įvairiomis elektrinėmis relėmis, valdikliais ir apsaugos relėmis.

Prijungimo galimybės:

• Kontaktoriaus prijungimo terminalai yra pritaikyti tiek varžtiniam, tiek greitam prijungimui, todėl galima greitai ir patogiai jį integruoti į esamas sistemas.

Funkcionalumas:

• Kompaktiškumas: Kontaktorius yra ypač kompaktiško dydžio, todėl idealiai tinka vietose, kur erdvė yra ribota.
• Valdymo lankstumas: DC ritė leidžia tiksliai valdyti įjungimą/išjungimą net ir esant dažniems perjungimo ciklams.
• Galimybė jungti pagalbinius modulius: Kontaktoriui galima prijungti papildomus pagalbinius kontaktus ar laiko relės modulius, siekiant padidinti funkcionalumą ar praplėsti valdymo galimybes.
• Patikimumas ir ilgaamžiškumas: Kontaktoriai, kaip LP1K0610BD, yra žinomi dėl ilgo veikimo laikotarpio, net ir dažnų jungimo ciklų atvejais.

Išvados:
LP1K0610BD mini kontaktorius yra patikimas ir universalus sprendimas elektros grandinių valdymui mažos galios taikymuose. Jo kompaktiškas dizainas, mažas energijos suvartojimas, lankstus montavimas ir ilgaamžiškumas leidžia jį plačiai naudoti tiek pramonės, tiek komercinėse elektros sistemose.
