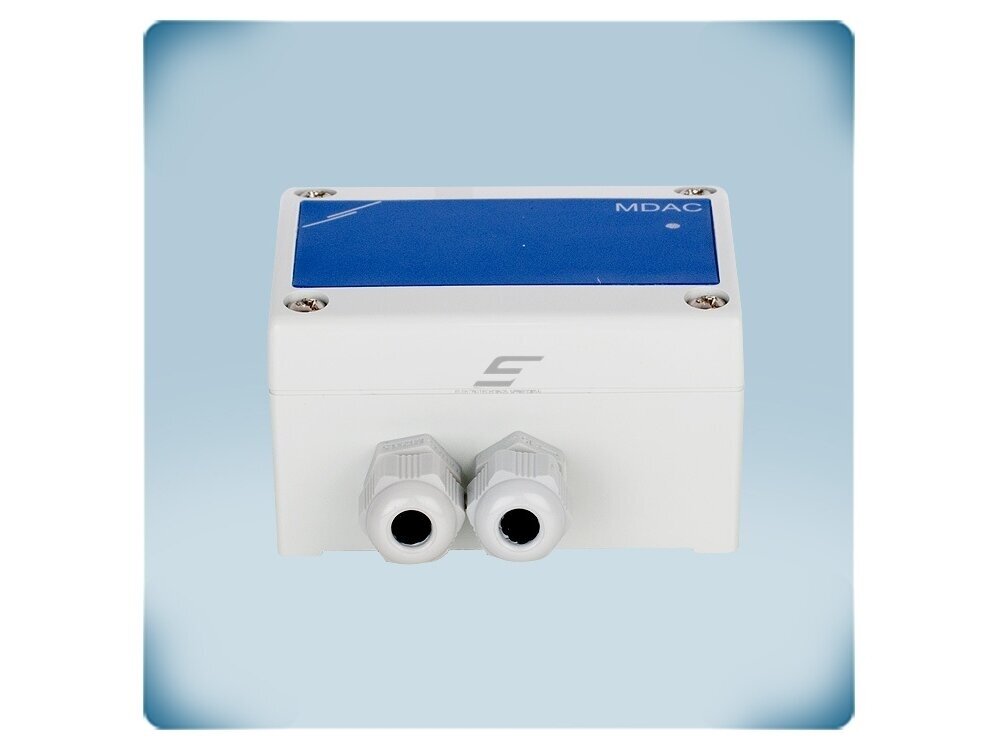

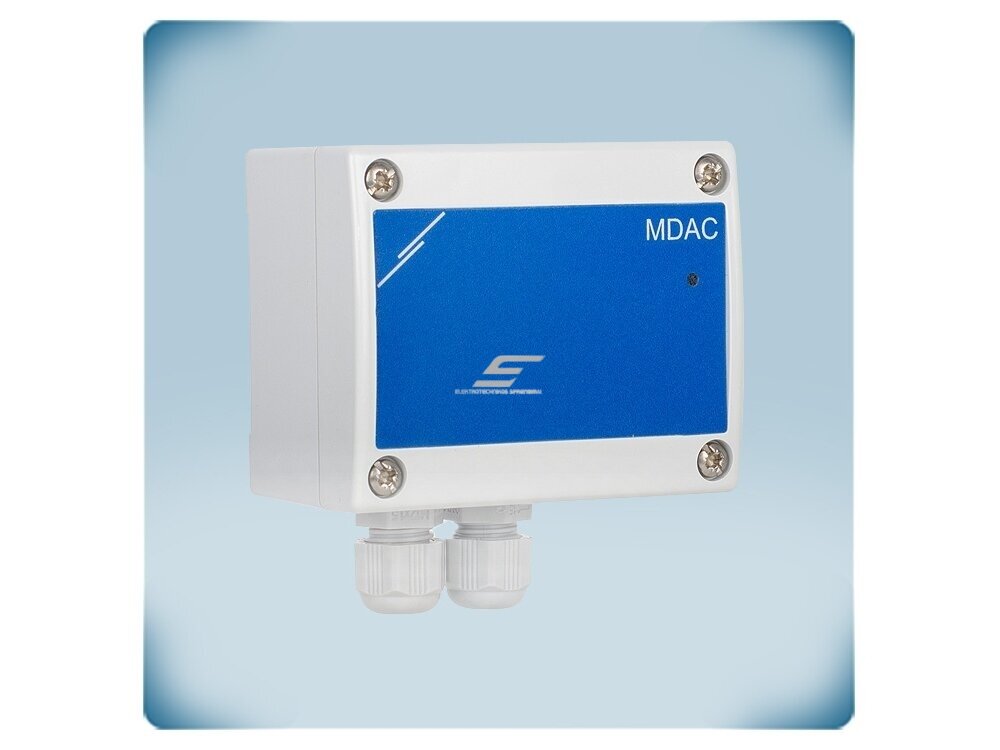

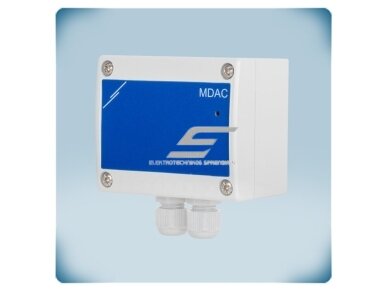

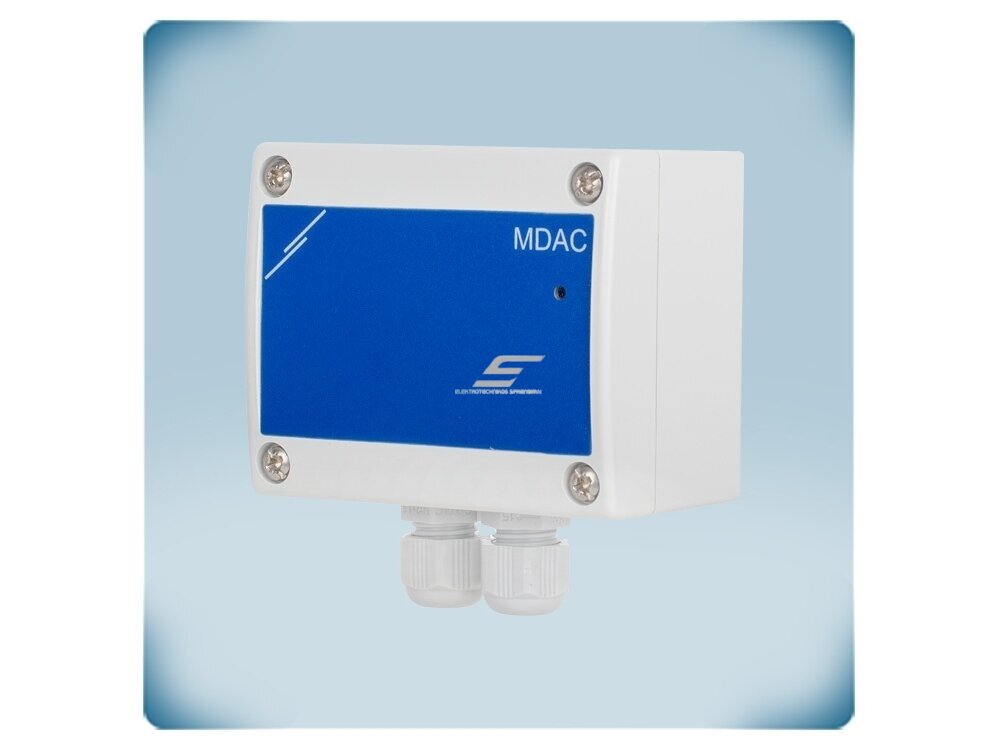

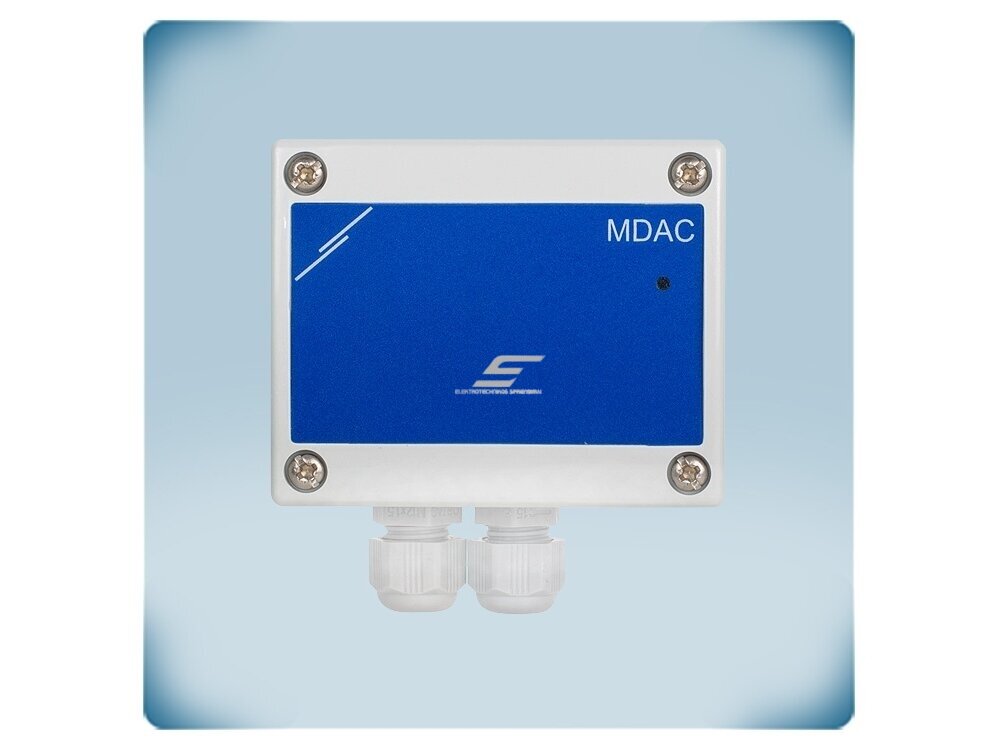

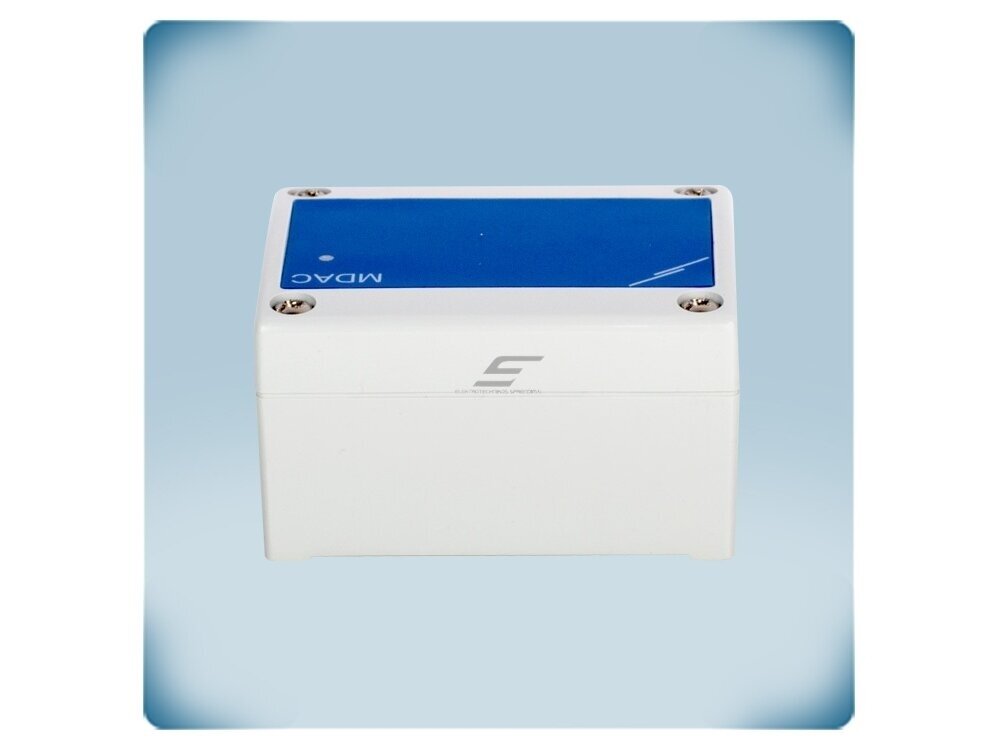

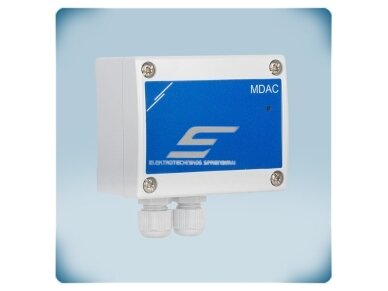

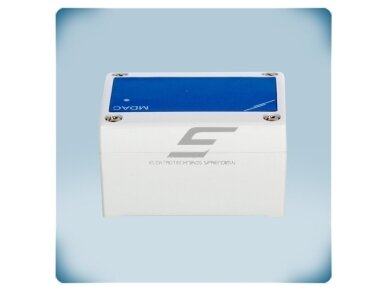

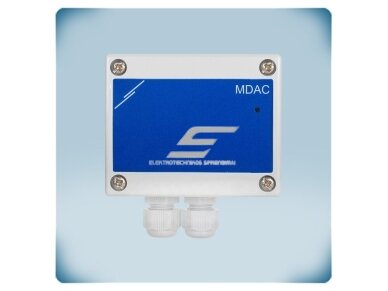

    Modbus RTU į analoginį signalą keitiklis | 1 išėjimas 0-10VDC/0-20mA/PWM | 24VDC PoM | IP65 | Sentera Controls | MDACM1

    Kodas: MDACM1
    Pasiteirauti apie prekę
    Kaina 58.52 € su PVM
    ( 48.36 € be PVM )
    91.29 € Sutaupykite 32.77 €
    Pasiūlymas galioja iki 2026-12-31
  • Prekės aprašymas

    Modbus RTU į analoginį signalą keitiklis | 1 išėjimas 0-10VDC/0-20mA/PWM | 24VDC PoM | IP65 | Sentera Controls | MDACM1

    MDACM1 – Sentera Controls keitiklis, kuris Modbus RTU (RS485) komandą paverčia vienu analoginiu 0-10 VDC, 0-20 mA arba PWM išėjimo signalu. Taip BMS ar Sentera valdiklis per Modbus gali valdyti įrenginius, kurie supranta tik analoginį signalą – pvz., EC ventiliatorius, pavaras, dažnio keitiklius.

    Pagrindinė mintis:
    Keitiklis yra tiltas tarp skaitmeninės automatikos ir „analoginės“ įrangos: nereikia keisti EC ventiliatoriaus ar pavaros tik dėl to, kad jie neturi Modbus – pakanka įrašyti reikšmę į registrą.
    Išėjimai
    1 × 0-10 VDC / 0-20 mA / PWM
    Valdymas
    Modbus RTU (RS485) – holding registrai
    Maitinimas
    24 VDC PoM, Imax 30 mA (maks. 0,72 W)
    Montavimas / apsauga
    Paviršinis, IP65

    Veikimo principas

    Keitiklis tvirtinamas ant paviršiaus dviem varžtais per Ø3,4 mm angas ir jungiamas į Modbus RTU liniją RJ45 jungtimi, per kurią gauna 24 VDC maitinimą (Power over Modbus, Imax 30 mA, maks. 0,72 W); vietoje RJ45 galima naudoti gnybtus VIN, GND, A, /B, bet ne abu kartu. Išėjimo AO1 režimas pasirenkamas: 0-10 VDC (min. apkrova 50 kΩ), 0-20 mA (maks. apkrova 500 Ω) arba PWM 1 kHz (atviras kolektorius su išoriniu rezistoriumi ir 3,3–30 VDC šaltiniu arba 12 VDC lygis).

    Pagrindinis įrenginys – Sentera RDPU valdiklis ar bet kuris BMS modulis, galintis rašyti į Modbus holding registrus, – įrašo norimą reikšmę, o keitiklis ją atkuria išėjime AO1. Mėlynas LED šviečia esant maitinimui ir mirksi vykstant Modbus ryšiui.

    Rezultatas – vienas analoginis įrenginys gauna Modbus valdymą tiesiai vietoje, nes IP65 korpusui skydo nereikia. Parametrai keičiami 3SModbus programa ar Sensistant Modbus konfigūratoriumi, programinė įranga atnaujinama per Modbus RTU.

    Kuo naudingas MDACM1?
    Leidžia valdyti analoginę įrangą iš Modbus sistemos be papildomų valdiklių ir be ilgų analoginių kabelių per visą pastatą.

    Techninės specifikacijos

    Prekės tipas Modbus RTU į analoginį signalą keitiklis
    Gamintojas / kodas Sentera Controls / MDACM1
    Serija MDACM1 (1 išėjimas) / DDACM-03, DDACM-I3 (3 išėjimai)
    Maitinimas 24 VDC per Modbus (PoM), Imax 30 mA (maks. 0,72 W)
    Analoginiai išėjimai 1 (AO1), 0-10 VDC / 0-20 mA / PWM
    0-10 VDC išėjimas min. apkrova 50 kΩ
    0-20 mA išėjimas maks. apkrova 500 Ω
    PWM išėjimas 1 kHz, min. apkrova 50 kΩ; atviras kolektorius (išorinis rezistorius ir 3,3–30 VDC šaltinis) arba 12 VDC lygis
    Ryšys Modbus RTU (RS485), RJ45 (PoM) arba gnybtai VIN, GND, A, /B
    Konfigūravimas 3SModbus programa, Sensistant Modbus konfigūratorius; programinės įrangos atnaujinimas per Modbus RTU
    Indikacija Mėlynas būsenos LED (šviečia – maitinimas, mirksi – Modbus ryšys)
    Montavimas paviršinis, 2 angos Ø3,4 mm
    Laidai iki 1,5 mm², nuvalymo ilgis 8 mm
    Apsaugos klasė IP65 (EN 60529)
    Darbo aplinka -10…+60 °C, 5–85 % rH be kondensacijos
    Svoris 0,15 kg neto
    Atitiktis EMC 2014/30/ES, WEEE 2012/19/ES, RoHS 2011/65/ES

    Gamintojo dokumentacija

    ✔ Rekomenduoja Elektrotechnikos sprendimai

    Originali gamintojo dokumentacija – techniniai duomenys, prijungimo schemos ir montavimo nurodymai.

    Pagrindinės funkcijos

    • Pasirenkamas išėjimo tipas – 0-10 VDC, 0-20 mA arba PWM – tinka EC ventiliatoriams, pavaroms, dažnio keitikliams.
    • IP65 korpusas – montuojamas tiesiai prie valdomo įrenginio, net ir ne skyde.
    • Maitinimas per Modbus – 24 VDC ir duomenys vienu UTP kabeliu – nereikia atskiro maitinimo šaltinio prie keitiklio.
    • Valdymas registrais – pagrindinis valdiklis ar BMS tiesiog rašo reikšmę į holding registrą.
    • Atnaujinimas per tinklą – programinė įranga atnaujinama per Modbus RTU.
    • Gnybtinis prijungimas – vietoje RJ45 galima naudoti gnybtus VIN, GND, A, /B.
    • Mėlynas būsenos LED – šviečia – yra maitinimas, mirksi – vyksta Modbus ryšys.

    Kur naudojamas?

    • EC ventiliatorių valdymas iš BMS per Modbus
    • Pavarų, vožtuvų, sklendžių valdymas 0-10 VDC / 0-20 mA signalu
    • Dažnio keitiklių analoginis greičio užduotis
    • Sentera RDPU valdiklio sistemos su analogine įranga
    • Modernizacija, kai senesnė įranga neturi Modbus
    • Pavienis EC ventiliatorius techninėje patalpoje be skydo
    • Rekonstrukcijos, kai vienam senam įrenginiui reikia Modbus valdymo

    Naudojimas pagal poreikį

    Vėdinimo montuotojui.
    Vienas IP65 keitiklis montuojamas tiesiai prie EC ventiliatoriaus ar pavaros, be skydo.
    Rekonstrukcijų rangovui.
    Vienam senam analoginiam įrenginiui suteikia Modbus valdymą su minimaliu kabeliavimu.
    Sentera RDPU sistemų derintojui.
    RDPU Modbus komandą paverčia 0-10 VDC, 0-20 mA ar PWM signalu vienam įrenginiui.

    Praktinis panaudojimas

    Jeigu techninėje patalpoje stovintį EC ventiliatorių su 0-10 VDC įėjimu reikia valdyti iš Sentera RDPU per Modbus, tada MDACM1 IP65 korpuse montuojamas šalia ventiliatoriaus, maitinamas iš PoM linijos (iki 30 mA) ir išėjime AO1 atkuria registru nustatytą 0-10 VDC signalą.

    Pritaikymo gidas: kaip naudojamas praktikoje

    MDACM1 visada gauna komandą per Modbus – skiriasi tik prie išėjimo prijungiama įranga:

    Objektas Kas prijungiama Rezultatas Montuotojo pastaba
    Tiekimo / ištraukimo EC ventiliatorius EC ventiliatoriaus 0-10 VDC įėjimas → išėjimas (0-10 VDC režimas) Ventiliatoriaus greitis valdomas iš BMS ar RDPU Patikrinkite, ar apkrova ≥50 kΩ
    Sklendės ar vožtuvo pavara Pavaros 0-10 VDC arba 0-20 mA įėjimas → išėjimas Padėtis keičiama Modbus komanda 0-20 mA režimu apkrova ne didesnė kaip 500 Ω
    Dažnio keitiklis Keitiklio analoginis greičio įėjimas → išėjimas Siurblio ar ventiliatoriaus greitis iš BMS Kai keitiklio potencialas skiriasi – rinkitės DDACM-I3
    Įranga su PWM įėjimu PWM 1 kHz išėjimas (atviras kolektorius arba 12 VDC) Valdymas PWM signalu iš Modbus Atviram kolektoriui reikia išorinio rezistoriaus ir 3,3–30 VDC šaltinio

    Kaip parinkti signalo keitiklį

    Užduotis Rekomenduojamas modelis
    Modbus → 1 analoginis išėjimas, paviršinis montavimas, IP65 MDACM1 (1 × 0-10 V / 0-20 mA / PWM) ← šis modelis
    Modbus → 3 analoginiai išėjimai, DIN bėgelis DDACM-03 (3 išėjimai, be izoliacijos)
    Modbus → 3 galvaniškai izoliuoti išėjimai, DIN DDACM-I3 (3 izoliuoti išėjimai)
    8 analoginiai įėjimai → Modbus, DIN DADCM-08 (4 Ai/Di + 4 Ai)
    4 analoginiai + 4 temperatūros (PT500/PT1000) įėjimai → Modbus DADCM-44 (4 Ai/Di + 4 Ti)
    Taisyklė: suskaičiuokite, kiek analoginių signalų reikia valdyti viename taške: 1 – MDACM1 (IP65, prie įrenginio), 2–3 – DDACM-03 skyde; jei valdoma įranga maitinama iš kito šaltinio ar yra trikdžių rizika – DDACM-I3 su galvaniškai izoliuotais išėjimais. Analoginiams signalams nuskaityti į Modbus naudokite DADCM seriją.
    Kada rinktis kitą sprendimą: analoginiams jutiklių signalams nuskaityti į Modbus – DADCM-08 / DADCM-44; skaitmeniniams signalams ir relėms – DIO-M-D4 / DIO-M-R2.

    Pliusai

    • 0-10 VDC / 0-20 mA / PWM viename
    • Maitinimas per Modbus (PoM)
    • Konfigūravimas 3SModbus programa
    • Programinės įrangos atnaujinimas per tinklą
    • IP65 – montuojamas prie įrenginio
    • Kompaktiškas

    Minusai / ribojimai

    • Reikalingas pagrindinis Modbus įrenginys (RDPU, BMS), rašantis registrus
    • Neturi savo reguliavimo logikos – tik keičia signalą
    • Tik 1 išėjimas – trims išėjimams DDACM-03 arba izoliuotas DDACM-I3

    Saugos ir montavimo pastabos

    • Montavimą ir prijungimą atlieka kvalifikuotas elektrikas ar automatikos specialistas, atjungus maitinimą.
    • Įrenginį junkite per RJ45 arba per gnybtus – ne abiem būdais vienu metu.
    • Neviršykite Power over Modbus (PoM) maitinimo šaltinio galios – sumuokite visų linijoje maitinamų įrenginių sroves.
    • Neviršykite išėjimų apkrovos ribų: 0-10 VDC ≥50 kΩ, 0-20 mA ≤500 Ω.
    • Naudokite -10…+60 °C, 5–85 % rH aplinkoje be kondensacijos.

    Greitas pasirinkimo gidas

    Modbus RTU
    1× 0-10 VDC / 0-20 mA / PWM
    24 VDC PoM
    IP65
    Tinka, kai reikia:
    • valdyti EC ventiliatorių, pavarą ar dažnio keitiklį iš Modbus sistemos;
    • išvengti ilgų analoginių kabelių per pastatą;
    • prijungti analoginę įrangą prie Sentera RDPU ar BMS.
    Patikrinkite prieš naudojimą:
    • valdomos įrangos įėjimo tipą (V, mA ar PWM) ir apkrovą;
    • kiek išėjimų reikia viename taške;
    • ar sistemoje yra pagrindinis Modbus įrenginys, rašantis registrus.
    Svarbus priminimas: MDACM1 nėra valdiklis – išėjimo reikšmę jam nustato BMS, Sentera RDPU ar kitas pagrindinis Modbus įrenginys.

    DUK

    Kas nustato išėjimo reikšmę?
    Reikšmę į holding registrus įrašo pagrindinis Modbus įrenginys, pavyzdžiui, Sentera RDPU ar BMS valdiklis.
    Ar galima valdyti EC ventiliatorių?
    Taip, per 0-10 VDC arba PWM išėjimą, jei ventiliatorius turi tokį valdymo įėjimą.
    Ar reikia atskiro maitinimo?
    Ne, keitiklis maitinamas 24 VDC per Modbus (PoM) ir naudoja iki 30 mA (0,72 W).
    Ar galima jungti gnybtais vietoj RJ45?
    Taip, galima naudoti gnybtus VIN, GND, A ir /B, tačiau ne kartu su RJ45 jungtimi.
    Kiek išėjimų turi MDACM1?
    MDACM1 turi vieną išėjimą AO1, o trims išėjimams rinkitės DDACM-03 arba DDACM-I3.
    Ar galima montuoti ne skyde?
    Taip, IP65 korpusas tvirtinamas ant paviršiaus dviem varžtais per Ø3,4 mm angas.

    Modbus RTU į analoginį signalą keitiklis | 1 išėjimas 0-10VDC/0-20mA/PWM | 24VDC PoM | IP65 | Sentera Controls | MDACM1

    Sentera MDACM1 – Modbus RTU į analoginį signalą keitiklis: 1 išėjimas 0-10 VDC / 0-20 mA / PWM, 24 VDC PoM, IP65, paviršinis montavimas – EC ventiliatorių ir pavarų valdymui iš BMS.
