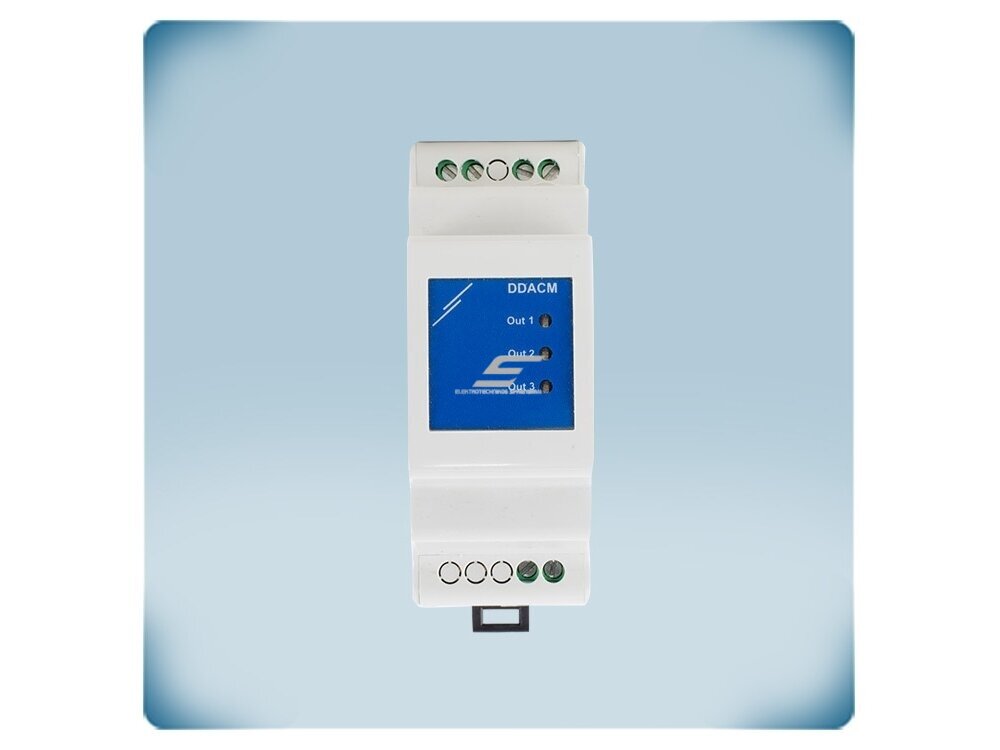

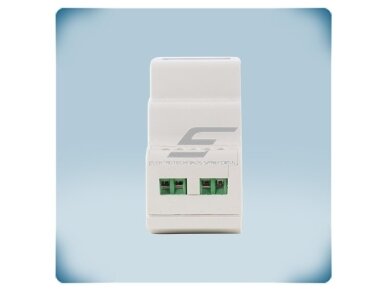

    Modbus RTU į analoginį signalą keitiklis | 3 išėjimai 0-10VDC/0-20mA/PWM | 24VDC PoM | DIN bėgelis | IP20 | Sentera Controls | DDACM-03

    Kodas: DDACM-03
    Pasiteirauti apie prekę
    Kaina 121.28 € su PVM
    ( 100.23 € be PVM )
    189.18 € Sutaupykite 67.90 €
    Pasiūlymas galioja iki 2026-12-31
  • Prekės aprašymas

    Modbus RTU į analoginį signalą keitiklis | 3 išėjimai 0-10VDC/0-20mA/PWM | 24VDC PoM | DIN bėgelis | IP20 | Sentera Controls | DDACM-03

    DDACM-03 – Sentera Controls keitiklis, kuris Modbus RTU (RS485) komandą paverčia trimis analoginiais 0-10 VDC, 0-20 mA arba PWM išėjimo signalu. Taip BMS ar Sentera valdiklis per Modbus gali valdyti įrenginius, kurie supranta tik analoginį signalą – pvz., EC ventiliatorius, pavaras, dažnio keitiklius.

    Pagrindinė mintis:
    Keitiklis yra tiltas tarp skaitmeninės automatikos ir „analoginės“ įrangos: nereikia keisti EC ventiliatoriaus ar pavaros tik dėl to, kad jie neturi Modbus – pakanka įrašyti reikšmę į registrą.
    Išėjimai
    3 × 0-10 VDC / 0-20 mA / PWM
    Valdymas
    Modbus RTU (RS485) – holding registrai
    Maitinimas
    24 VDC PoM, Imax 50 mA
    Montavimas / apsauga
    DIN bėgelis, IP20

    Veikimo principas

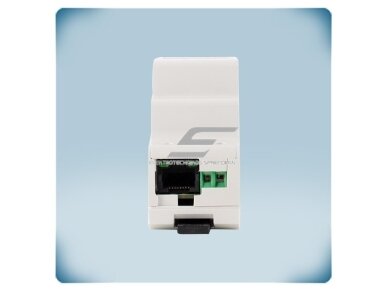

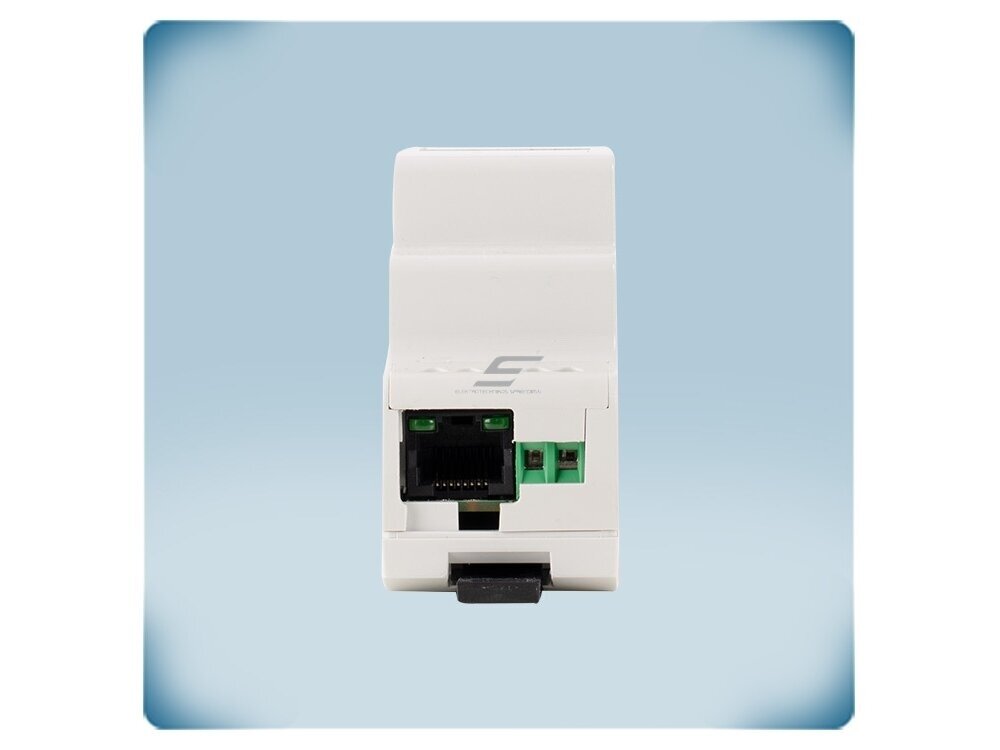

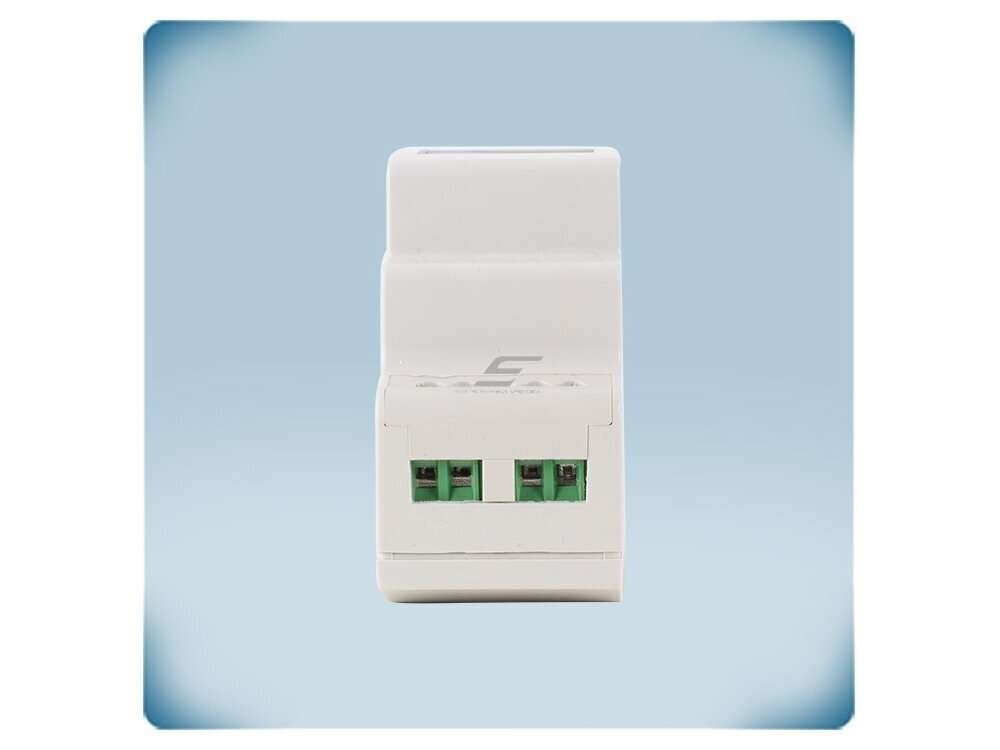

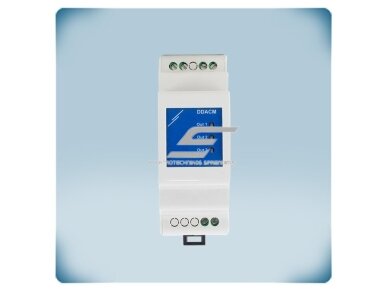

    Keitiklis montuojamas ant DIN bėgelio ir RJ45 jungtimi įjungiamas į Modbus RTU liniją, per kurią gauna ir 24 VDC maitinimą (Power over Modbus, Imax 50 mA). Kiekvieno išėjimo O1–O3 režimas pasirenkamas: 0-10 VDC (min. apkrova 50 kΩ), 0-20 mA (maks. apkrova 500 Ω) arba PWM 1 kHz (atviras kolektorius su išoriniu rezistoriumi ir 3,3–30 VDC šaltiniu arba 12 VDC lygis).

    Pagrindinis įrenginys – Sentera RDPU valdiklis ar bet kuris BMS modulis, galintis rašyti į Modbus holding registrus, – įrašo norimą reikšmę, o keitiklis ją atkuria išėjimuose: 0-10 VDC tikslumas ±0,1 V, 0-20 mA – 0,1–0,2 mA, PWM impulso plotis <0,1 %. DDACM-03 išėjimai neizoliuoti; kai valdoma įranga turi kitą maitinimo potencialą, rinkitės DDACM-I3.

    Rezultatas – trys analoginiai įrenginiai (EC ventiliatoriai, pavaros, dažnio keitikliai) valdomi iš Modbus sistemos be papildomo PLC. Parametrai stebimi ir keičiami 3SModbus programa ar Sensistant Modbus konfigūratoriumi, programinė įranga atnaujinama per Modbus RTU, būseną rodo 3 LED indikatoriai.

    Kuo naudingas DDACM-03?
    Leidžia valdyti analoginę įrangą iš Modbus sistemos be papildomų valdiklių ir be ilgų analoginių kabelių per visą pastatą.

    Techninės specifikacijos

    Prekės tipas Modbus RTU į analoginį signalą keitiklis
    Gamintojas / kodas Sentera Controls / DDACM-03
    Serija MDACM1 (1 išėjimas) / DDACM-03, DDACM-I3 (3 išėjimai)
    Maitinimas 24 VDC per Modbus (PoM), Imax 50 mA
    Analoginiai išėjimai 3 (O1–O3), 0-10 VDC / 0-20 mA / PWM
    0-10 VDC išėjimas min. apkrova 50 kΩ
    0-20 mA išėjimas maks. apkrova 500 Ω
    PWM išėjimas 1 kHz, min. apkrova 50 kΩ; atviras kolektorius (išorinis rezistorius ir 3,3–30 VDC šaltinis) arba 12 VDC lygis
    Galvaninė izoliacija Ne
    Tikslumas 0-10 VDC ±0,1 V; 0-20 mA 0,1–0,2 mA; PWM impulso plotis <0,1 %
    Ryšys Modbus RTU (RS485), RJ45 (PoM)
    Konfigūravimas 3SModbus programa, Sensistant Modbus konfigūratorius; programinės įrangos atnaujinimas per Modbus RTU
    Indikacija 3 LED būsenos indikatoriai
    Montavimas DIN bėgelis
    Apsaugos klasė IP20 (EN 60529)
    Darbo aplinka -10…+60 °C, 5–85 % rH be kondensacijos
    Svoris 0,076 kg neto
    Atitiktis EMC 2014/30/ES, WEEE 2012/19/ES, RoHS 2011/65/ES, LVD 2014/35/ES

    Gamintojo dokumentacija

    ✔ Rekomenduoja Elektrotechnikos sprendimai

    Originali gamintojo dokumentacija – techniniai duomenys, prijungimo schemos ir montavimo nurodymai.

    Pagrindinės funkcijos

    • Pasirenkamas išėjimo tipas – 0-10 VDC, 0-20 mA arba PWM – tinka EC ventiliatoriams, pavaroms, dažnio keitikliams.
    • 3 nepriklausomi išėjimai – vienas modulis valdo, pvz., tiekimo ir ištraukimo ventiliatorius bei sklendės pavarą.
    • Maitinimas per Modbus – 24 VDC ir duomenys vienu UTP kabeliu – nereikia atskiro maitinimo šaltinio prie keitiklio.
    • Valdymas registrais – pagrindinis valdiklis ar BMS tiesiog rašo reikšmę į holding registrą.
    • Atnaujinimas per tinklą – programinė įranga atnaujinama per Modbus RTU.

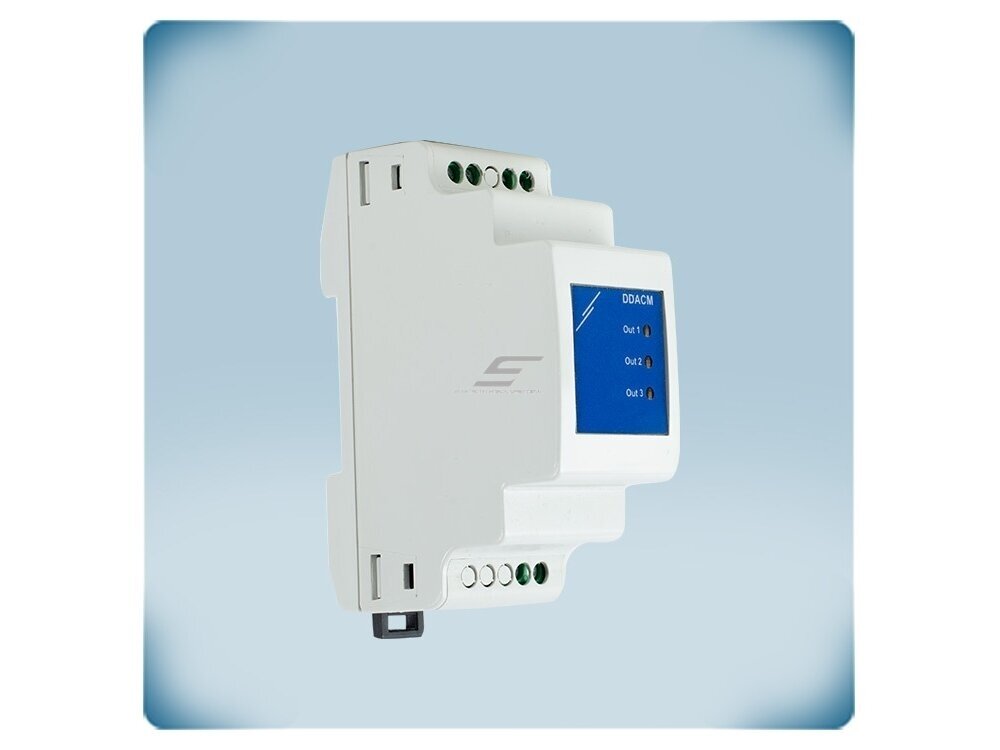

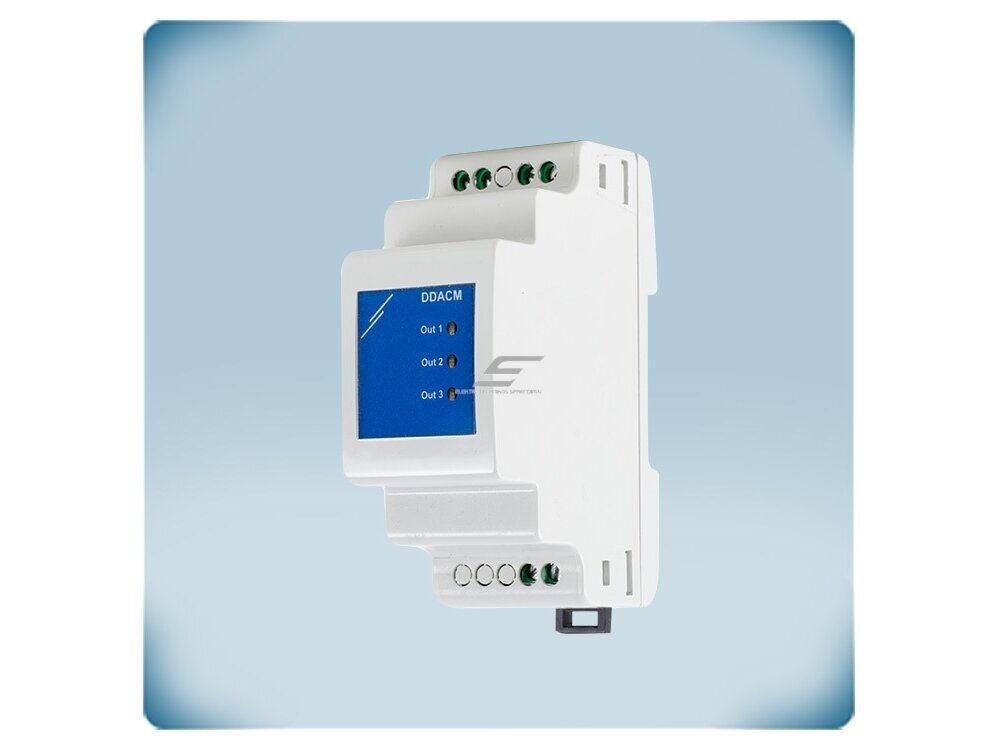

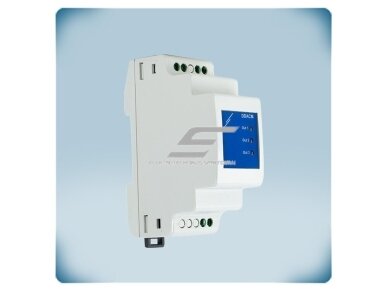

    • 3 LED indikatoriai – būsena matoma skyde be kompiuterio.
    • Konfigūravimas 3SModbus / Sensistant – išėjimų režimai ir parametrai keičiami nemokama programa.

    Kur naudojamas?

    • EC ventiliatorių valdymas iš BMS per Modbus
    • Pavarų, vožtuvų, sklendžių valdymas 0-10 VDC / 0-20 mA signalu
    • Dažnio keitiklių analoginis greičio užduotis
    • Sentera RDPU valdiklio sistemos su analogine įranga
    • Modernizacija, kai senesnė įranga neturi Modbus
    • Rekuperatorių automatika: tiekimo, ištraukimo ventiliatoriai ir apėjimo sklendė
    • Sklendžių ir vožtuvų pavarų grupės valdymas iš vieno skydo

    Naudojimas pagal poreikį

    Rekuperatorių gamintojui.
    Trys neizoliuoti išėjimai viename DIN modulyje – ekonomiškas ventiliatorių ir sklendės valdymas iš Modbus.
    BMS integratoriui.
    Analoginę įrangą valdo tiesiog rašydamas į holding registrus, be papildomo PLC.
    ŠVOK automatikos skydų gamintojui.
    Kompaktiškas, per PoM maitinamas modulis vietoje trijų atskirų keitiklių.

    Praktinis panaudojimas

    Jeigu rekuperatoriaus tiekimo ir ištraukimo EC ventiliatoriai bei apėjimo sklendės pavara valdomi 0-10 VDC signalu, tada vienas DDACM-03 su išėjimais O1–O3 juos visus valdo iš BMS registrų, imdamas iš 24 VDC PoM linijos tik iki 50 mA.

    Pritaikymo gidas: kaip naudojamas praktikoje

    DDACM-03 visada gauna komandą per Modbus – skiriasi tik prie išėjimo prijungiama įranga:

    Objektas Kas prijungiama Rezultatas Montuotojo pastaba
    Tiekimo / ištraukimo EC ventiliatorius EC ventiliatoriaus 0-10 VDC įėjimas → išėjimas (0-10 VDC režimas) Ventiliatoriaus greitis valdomas iš BMS ar RDPU Patikrinkite, ar apkrova ≥50 kΩ
    Sklendės ar vožtuvo pavara Pavaros 0-10 VDC arba 0-20 mA įėjimas → išėjimas Padėtis keičiama Modbus komanda 0-20 mA režimu apkrova ne didesnė kaip 500 Ω
    Dažnio keitiklis Keitiklio analoginis greičio įėjimas → išėjimas Siurblio ar ventiliatoriaus greitis iš BMS Kai keitiklio potencialas skiriasi – rinkitės DDACM-I3
    Įranga su PWM įėjimu PWM 1 kHz išėjimas (atviras kolektorius arba 12 VDC) Valdymas PWM signalu iš Modbus Atviram kolektoriui reikia išorinio rezistoriaus ir 3,3–30 VDC šaltinio

    Kaip parinkti signalo keitiklį

    Užduotis Rekomenduojamas modelis
    Modbus → 1 analoginis išėjimas, paviršinis montavimas, IP65 MDACM1 (1 × 0-10 V / 0-20 mA / PWM)
    Modbus → 3 analoginiai išėjimai, DIN bėgelis DDACM-03 (3 išėjimai, be izoliacijos) ← šis modelis
    Modbus → 3 galvaniškai izoliuoti išėjimai, DIN DDACM-I3 (3 izoliuoti išėjimai)
    8 analoginiai įėjimai → Modbus, DIN DADCM-08 (4 Ai/Di + 4 Ai)
    4 analoginiai + 4 temperatūros (PT500/PT1000) įėjimai → Modbus DADCM-44 (4 Ai/Di + 4 Ti)
    Taisyklė: suskaičiuokite, kiek analoginių signalų reikia valdyti viename taške: 1 – MDACM1 (IP65, prie įrenginio), 2–3 – DDACM-03 skyde; jei valdoma įranga maitinama iš kito šaltinio ar yra trikdžių rizika – DDACM-I3 su galvaniškai izoliuotais išėjimais. Analoginiams signalams nuskaityti į Modbus naudokite DADCM seriją.
    Kada rinktis kitą sprendimą: analoginiams jutiklių signalams nuskaityti į Modbus – DADCM-08 / DADCM-44; skaitmeniniams signalams ir relėms – DIO-M-D4 / DIO-M-R2.

    Pliusai

    • 0-10 VDC / 0-20 mA / PWM viename
    • Maitinimas per Modbus (PoM)
    • Konfigūravimas 3SModbus programa
    • Programinės įrangos atnaujinimas per tinklą
    • 3 išėjimai viename modulyje
    • DIN bėgelis

    Minusai / ribojimai

    • Reikalingas pagrindinis Modbus įrenginys (RDPU, BMS), rašantis registrus
    • Neturi savo reguliavimo logikos – tik keičia signalą
    • IP20 – tik skyde; prie pat įrenginio montuojamas IP65 MDACM1
    • Išėjimai neizoliuoti – izoliacijai rinkitės DDACM-I3

    Saugos ir montavimo pastabos

    • Montavimą ir prijungimą atlieka kvalifikuotas elektrikas ar automatikos specialistas, atjungus maitinimą.
    • Neviršykite Power over Modbus (PoM) maitinimo šaltinio galios – sumuokite visų linijoje maitinamų įrenginių sroves.
    • Neviršykite išėjimų apkrovos ribų: 0-10 VDC ≥50 kΩ, 0-20 mA ≤500 Ω.
    • Naudokite -10…+60 °C, 5–85 % rH aplinkoje be kondensacijos.

    Greitas pasirinkimo gidas

    Modbus RTU
    3× 0-10 VDC / 0-20 mA / PWM
    24 VDC PoM
    IP20
    DIN
    Tinka, kai reikia:
    • valdyti EC ventiliatorių, pavarą ar dažnio keitiklį iš Modbus sistemos;
    • išvengti ilgų analoginių kabelių per pastatą;
    • prijungti analoginę įrangą prie Sentera RDPU ar BMS.
    Patikrinkite prieš naudojimą:
    • valdomos įrangos įėjimo tipą (V, mA ar PWM) ir apkrovą;
    • kiek išėjimų reikia viename taške;
    • ar sistemoje yra pagrindinis Modbus įrenginys, rašantis registrus.
    Svarbus priminimas: DDACM-03 nėra valdiklis – išėjimo reikšmę jam nustato BMS, Sentera RDPU ar kitas pagrindinis Modbus įrenginys.

    DUK

    Kas nustato išėjimo reikšmę?
    Reikšmę į holding registrus įrašo pagrindinis Modbus įrenginys, pavyzdžiui, Sentera RDPU ar BMS valdiklis.
    Ar galima valdyti EC ventiliatorių?
    Taip, per 0-10 VDC arba PWM išėjimą, jei ventiliatorius turi tokį valdymo įėjimą.
    Ar reikia atskiro maitinimo?
    Ne, keitiklis maitinamas 24 VDC per Modbus (PoM) RJ45 kabeliu ir naudoja iki 50 mA.
    Ar kiekvienam išėjimui galima parinkti kitą signalą?
    Taip, kiekvieno išėjimo O1–O3 režimas (0-10 VDC, 0-20 mA arba PWM) parenkamas atskirai.
    Kokia leistina išėjimų apkrova?
    0-10 VDC išėjimui reikia ne mažesnės kaip 50 kΩ apkrovos, o 0-20 mA išėjimo apkrova gali būti iki 500 Ω.
    Kuo skiriasi DDACM-03 ir DDACM-I3?
    DDACM-I3 išėjimai galvaniškai izoliuoti (630 VDC darbinė, 1000 VDC vieną minutę), o DDACM-03 – neizoliuoti.
