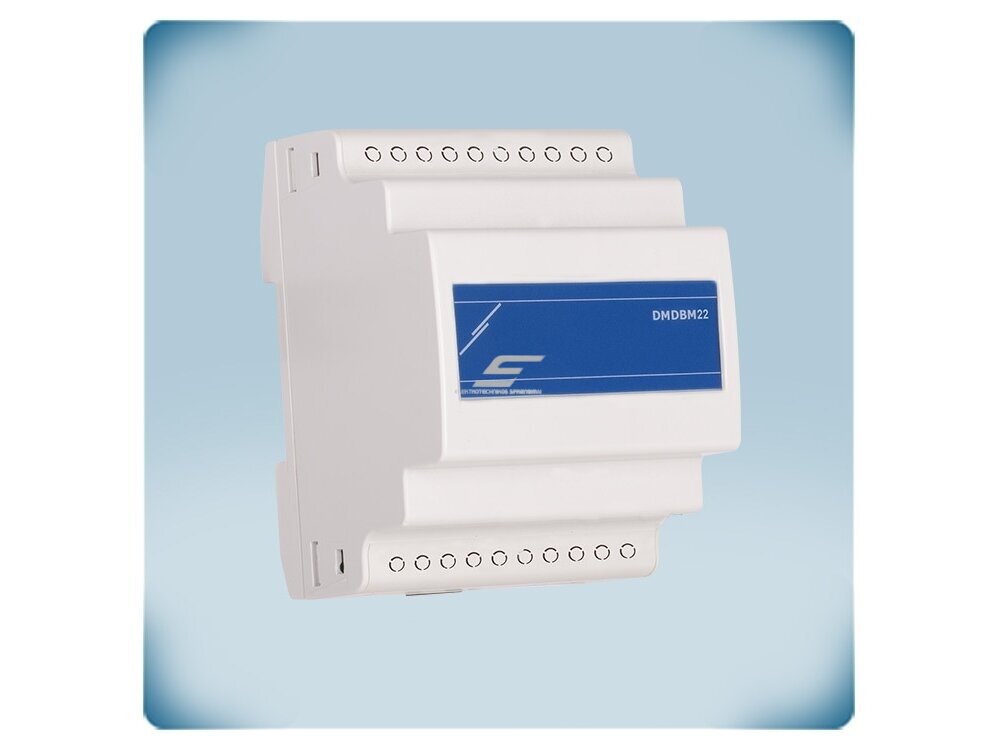

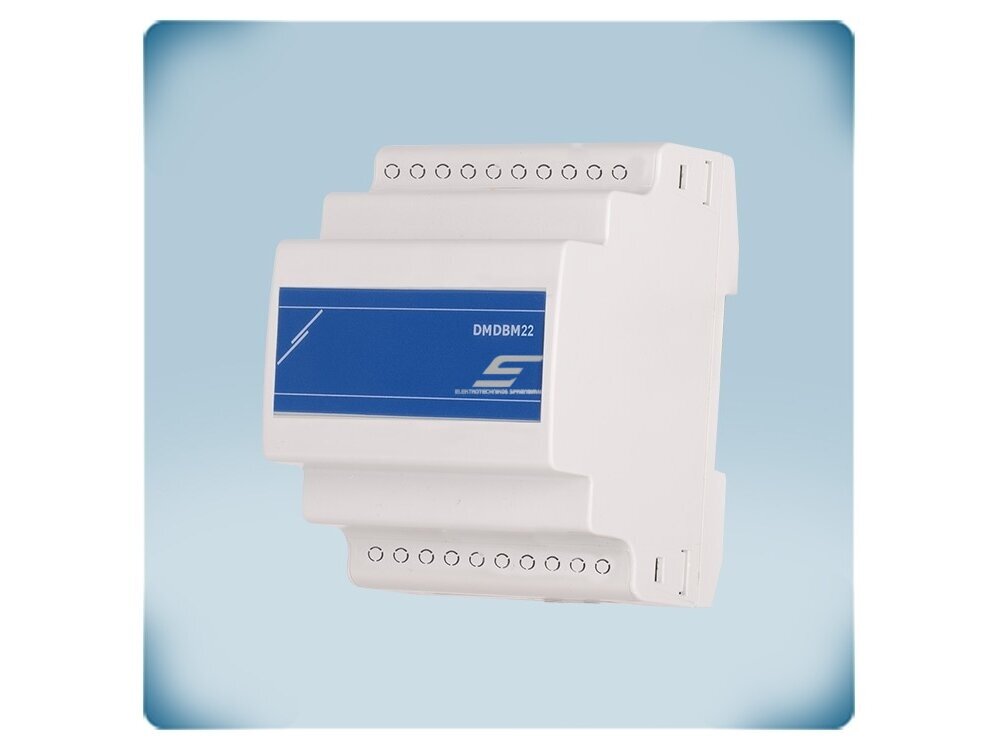

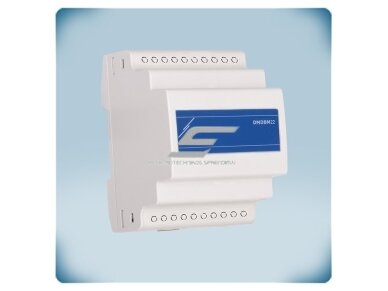

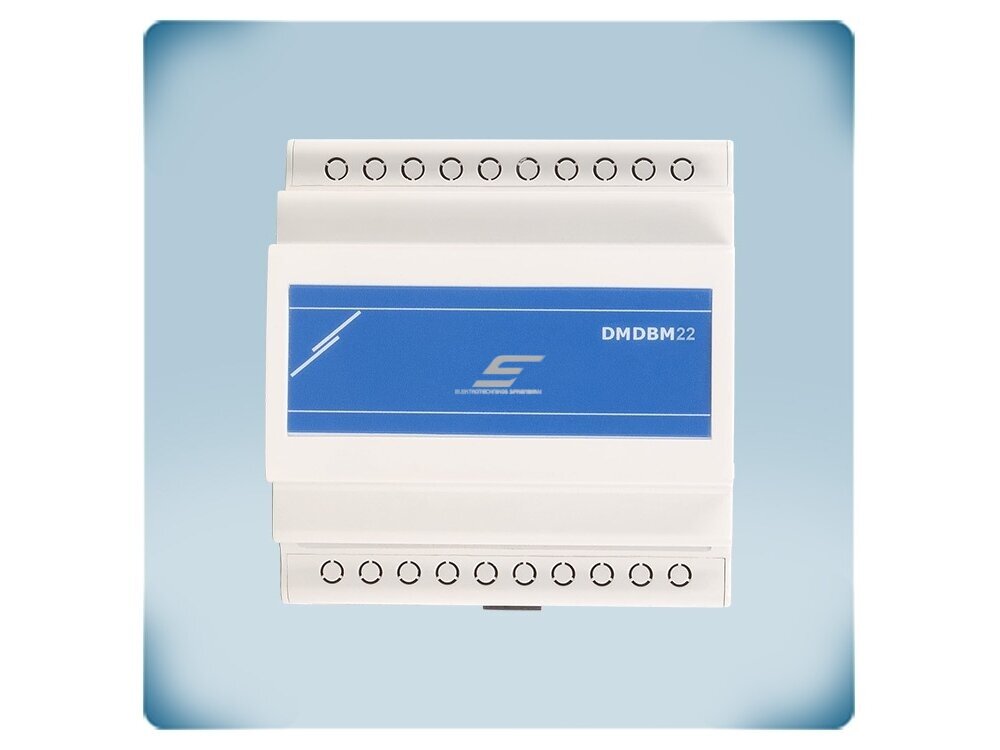

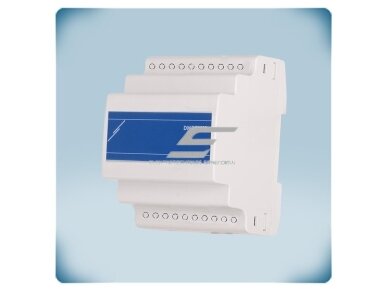

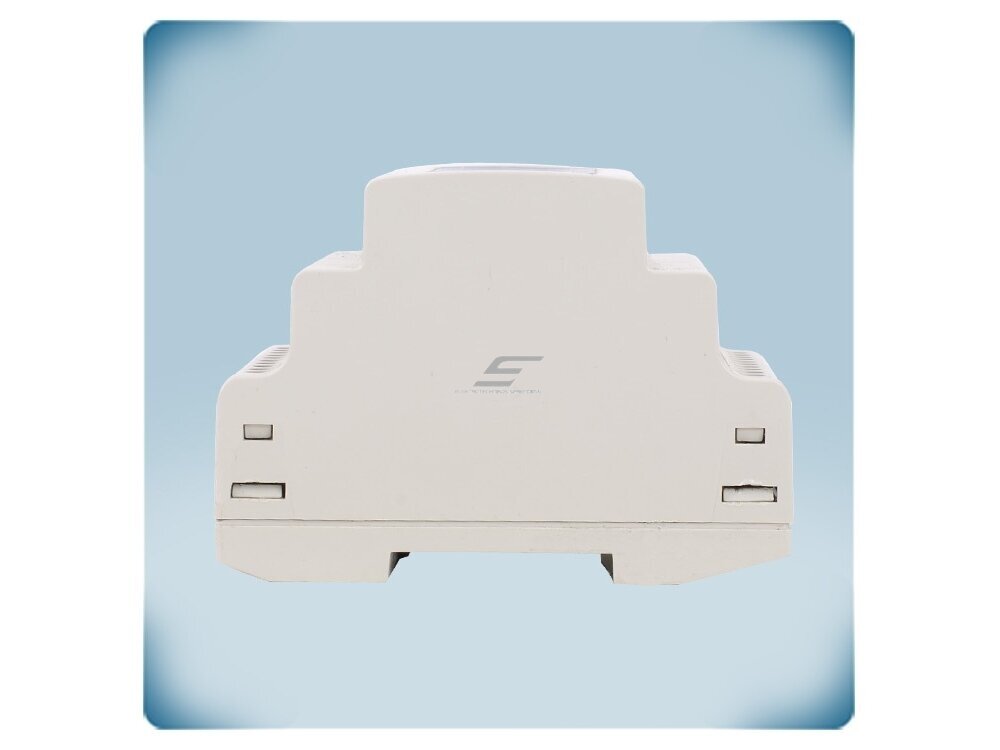

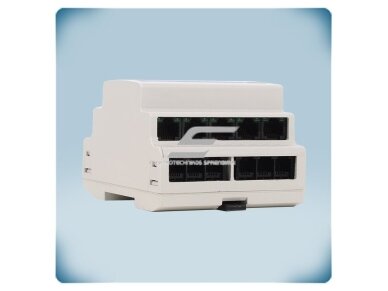

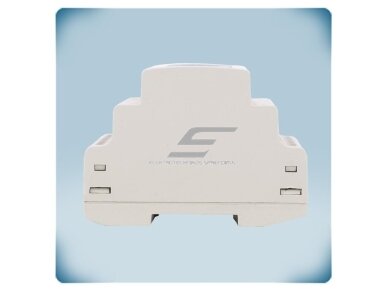

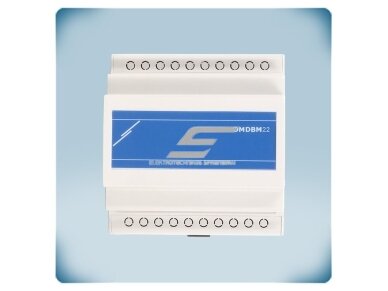

    Modbus RTU paskirstymo dėžutė PoM | 10×RJ45 24VDC + 12×RJ12 3,3VDC | 1,5A | DIN bėgelis | IP20 | -30…+85°C | Sentera Controls | DMDBM22

    Kodas: DMDBM22
    Pasiteirauti apie prekę
    Kaina 89.27 € su PVM
    ( 73.78 € be PVM )
    139.26 € Sutaupykite 49.99 €
    Pasiūlymas galioja iki 2026-12-31
  • Prekės aprašymas

    Modbus RTU paskirstymo dėžutė PoM | 10×RJ45 24VDC + 12×RJ12 3,3VDC | 1,5A | DIN bėgelis | IP20 | -30…+85°C | Sentera Controls | DMDBM22

    DMDBM22 – Sentera Controls DIN bėgelio Power over Modbus (PoM) paskirstymo dėžutė: 10 RJ45 jungčių su Modbus RTU ir 24 VDC bei 12 RJ12 jungčių su Modbus RTU ir integruotu 3,3 VDC maitinimu. Vienu kabeliu kiekvienam įrenginiui tiekiami ir duomenys, ir maitinimas.

    Pagrindinė mintis:
    Dėžutė – tai Sentera Modbus sistemos „skirstomasis skydas“: į ją sueina maitinimas ir Modbus linija, o iš jos žvaigžde išeina kabeliai į jutiklius, valdiklius ir reguliatorius. Jokios programinės įrangos ar konfigūravimo.
    Jungtys
    10 × RJ45 (24 VDC) + 12 × RJ12 (3,3 VDC)
    Maks. srovė
    1,5 A bendrai
    Maitinimas
    24 VDC per Modbus (PoM)
    Montavimas / apsauga
    DIN bėgelis, IP20

    Veikimo principas

    Dėžutė montuojama ant DIN bėgelio, o į vieną RJ45 lizdą tiekiamas 24 VDC maitinimas kartu su Modbus RTU (RS485) signalu, pvz., iš Sentera maitinimo modulio. Prie kitų lizdų jungiami įrenginiai: RJ45 (1–2 +24 VDC, 3–4 A, 5–6 /B, 7–8 GND) – 24 VDC maitinami, RJ12 (1–2 +3,3 VDC, 3 A, 4 /B, 5–6 GND) – 3,3 VDC įrenginiai.

    3,3 VDC įtampą dėžutė pasigamina iš 24 VDC. Bendra paskirstoma srovė – iki 1,5 A (24 VDC ir 3,3 VDC kartu), galia – 36 W esant 24 VDC ir 1 W esant 3,3 VDC; konfigūruoti nieko nereikia.

    Rezultatas – iki 21 įrenginio gauna maitinimą ir Modbus ryšį iš vieno įvado, o žali LED prie RJ45 ir RJ12 lizdų iš karto parodo, kur yra įtampa. Darbo aplinka -30…+85 °C leidžia dėžutę naudoti ir nešildomuose skyduose.

    Kuo naudingas DMDBM22?
    Tvarkingas žvaigždinis Modbus ir maitinimo paskirstymas skyde – greitesnis montavimas gamykliniais UTP kabeliais ir mažiau klaidų jungiant.

    Techninės specifikacijos

    Prekės tipas Power over Modbus paskirstymo dėžutė
    Gamintojas / kodas Sentera Controls / DMDBM22
    Maitinimas 24 VDC per Modbus (PoM)
    RJ45 jungtys 10 vnt.: Modbus RTU + 24 VDC (1–2 +24 VDC, 3–4 A, 5–6 /B, 7–8 GND)
    RJ12 jungtys 12 vnt.: Modbus RTU + 3,3 VDC (1–2 +3,3 VDC, 3 A, 4 /B, 5–6 GND)
    Maks. paskirstoma srovė 1,5 A bendrai (24 VDC ir 3,3 VDC)
    Galia 36 W esant 24 VDC; 1 W esant 3,3 VDC
    Ryšys Modbus RTU (RS485), A ir /B
    Konfigūravimas Nereikalingas

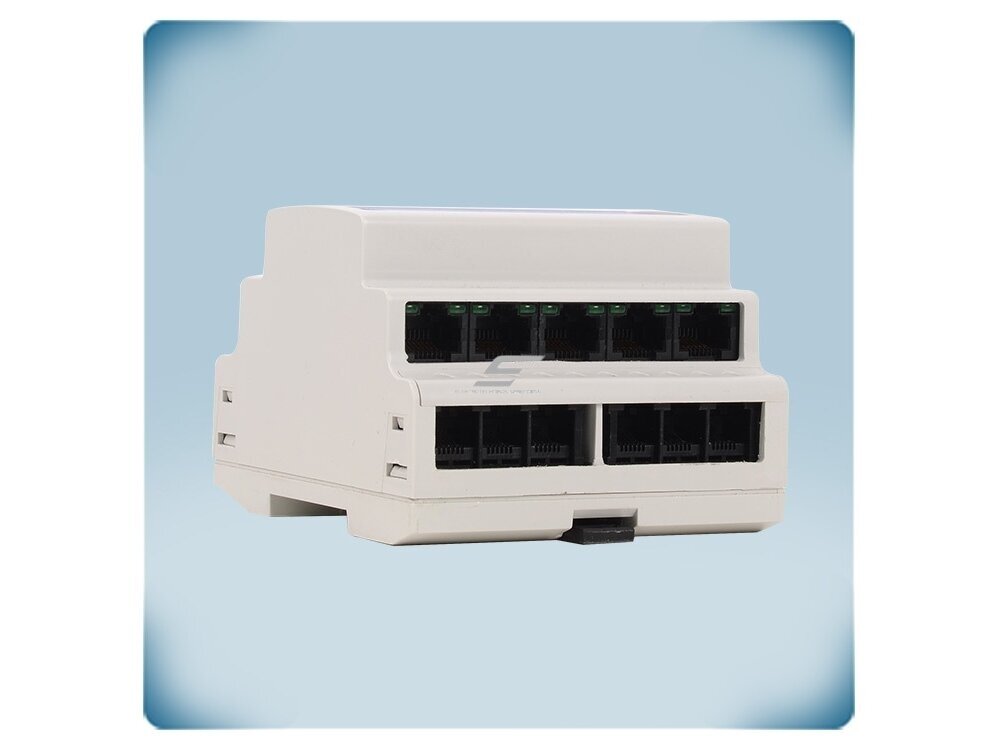

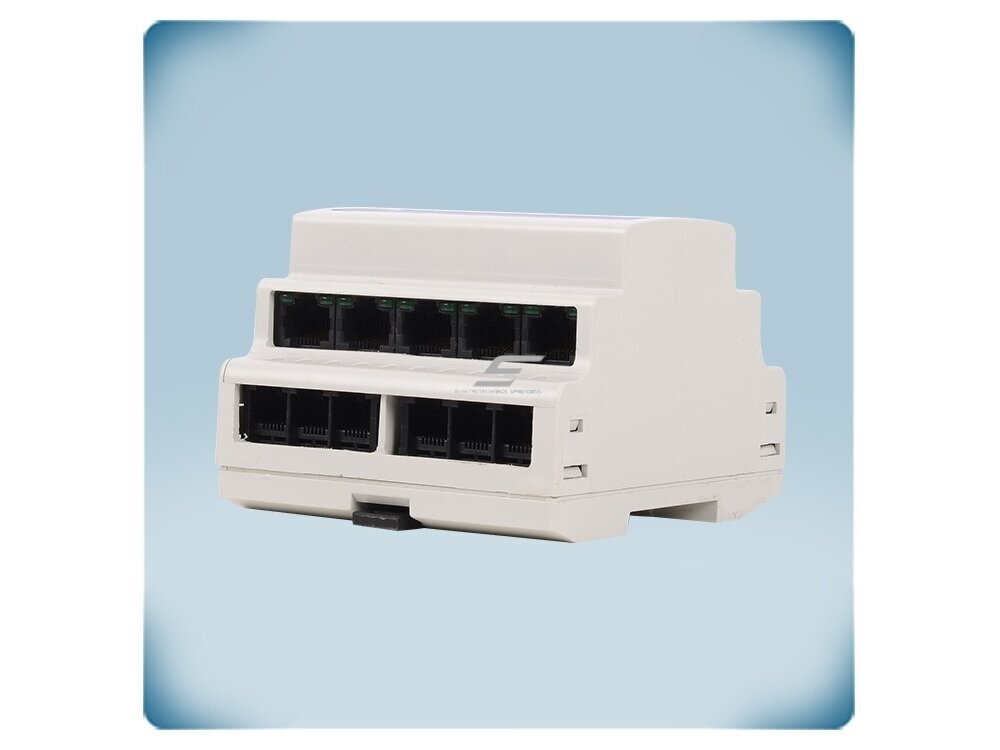

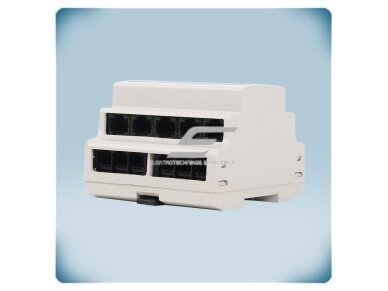

    Indikacija Žali LED: 24 VDC RJ45 lizduose, 3,3 VDC RJ12 lizduose

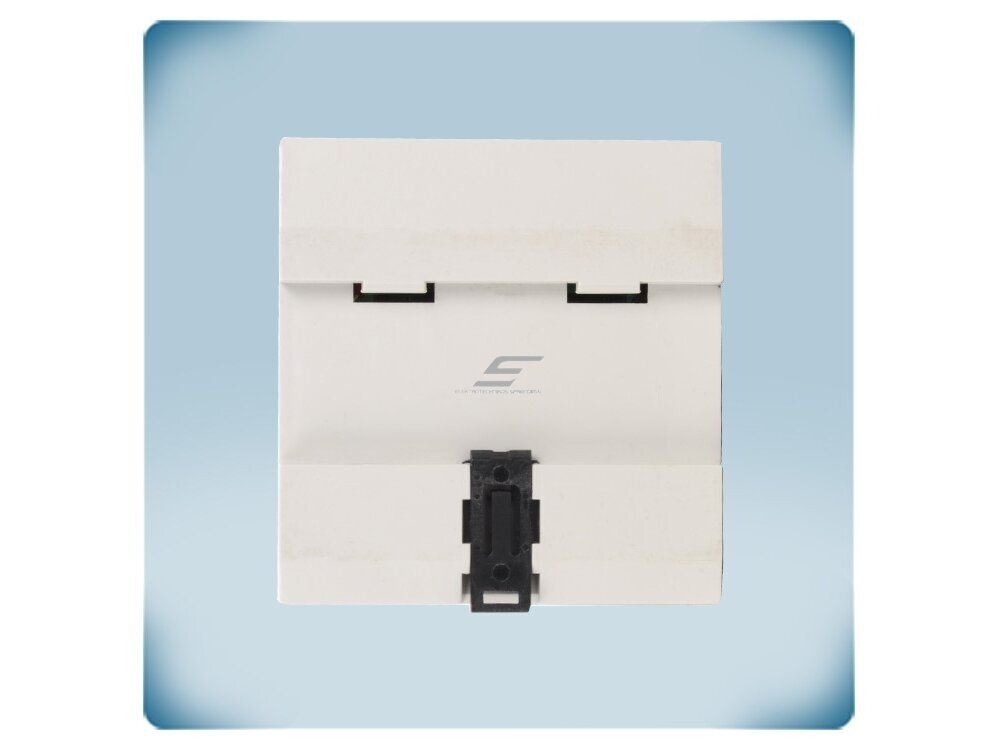

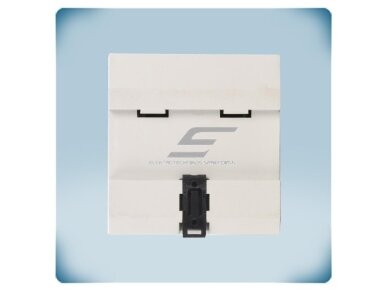

    Montavimas DIN bėgelis, apatinis fiksatorius
    Korpusas ABS, pilkas RAL 7035
    Apsaugos klasė IP20
    Darbo aplinka -30…+85 °C, 5–85 % rH be kondensacijos
    Svoris 0,17 kg neto
    Atitiktis WEEE 2012/19/ES, RoHS 2011/65/ES

    Gamintojo dokumentacija

    ✔ Rekomenduoja Elektrotechnikos sprendimai

    Originali gamintojo dokumentacija – techniniai duomenys, prijungimo schemos ir montavimo nurodymai.

    Pagrindinės funkcijos

    • 10 × RJ45 su 24 VDC – Sentera PoM įrenginiams – vienas UTP kabelis duomenims ir maitinimui.
    • 12 × RJ12 su 3,3 VDC – integruotas 3,3 VDC šaltinis įrenginiams, kuriems reikia mažos įtampos.
    • Be konfigūravimo – įjungiama ir veikia.
    • LED indikacija – maitinimo buvimas matomas iš karto.
    • DIN bėgelis – montuojama skyde šalia maitinimo modulio.
    • Žvaigždinis pajungimas – kiekvienas įrenginys jungiamas savo UTP kabeliu iš vieno taško – lengviau ieškoti gedimų.
    • Platus darbo diapazonas – -30…+85 °C – tinka ir nešildomiems skydams.

    Kur naudojamas?

    • Vėdinimo ir ŠVOK automatikos skydai su daug Sentera Modbus įrenginių
    • Jutiklių, jutiklių valdiklių, ŠVOK valdiklių ir greičio reguliatorių maitinimas ir ryšys
    • Žvaigždinis įrenginių pajungimas ilgais atstumais
    • Sistemos su 3,3 VDC ir 24 VDC Sentera įrenginiais
    • Nešildomi stogo vėdinimo įrenginių automatikos skydai
    • Mokyklos ir biurai su daug patalpų jutiklių

    Naudojimas pagal poreikį

    Stogo vėdinimo įrenginių automatikos montuotojui.
    Dirba -30…+85 °C, todėl tinka nešildomiems skydams.
    Automatikos skydų surinkėjui.
    22 jungtys viename DIN modulyje pakeičia daug gnybtų ir laidų jungčių.
    Projektuotojui, skaičiuojančiam PoM galios biudžetą.
    Aiški 1,5 A bendra riba leidžia iš anksto suskaičiuoti įrenginių kiekį.

    Praktinis panaudojimas

    Jeigu nešildomame stogo skyde reikia prijungti iki devynių 24 VDC Sentera įrenginių ir kelis 3,3 VDC įrenginius, tada DMDBM22 visus aptarnauja iš vieno PoM įvado esant -30…+85 °C, jei bendra srovė neviršija 1,5 A (36 W esant 24 VDC).

    Pritaikymo gidas: kaip naudojamas praktikoje

    DMDBM22 visada paskirsto PoM liniją – skiriasi prijungiama įranga:

    Objektas Kas prijungiama Rezultatas Montuotojo pastaba
    Biurų pastato vėdinimo skydas Sentera maitinimo modulis → RJ45; jutikliai ir reguliatoriai → kiti RJ45 Visi įrenginiai maitinami ir pasiekiami per Modbus Susumuokite visų įrenginių sroves – ≤1,5 A
    3,3 VDC įrenginiai Įrenginiai su RJ12 kištuku → RJ12 lizdai Mažos įtampos įrenginiai gauna 3,3 VDC ir Modbus Niekada nekiškite RJ12 kištuko į RJ45 lizdą
    Sistema su interneto moduliu DIG-M-2 / DIGWM → vienas RJ45 Visa sistema pasiekiama per SenteraWeb Įskaičiuokite modulio srovę
    Paleidimas ir derinimas CNVT-USB-RS485 keitiklis → laisvas RJ45 Konfigūravimas iš kompiuterio Keitiklis RJ45 maitinimo kontaktų nenaudoja

    Kaip parinkti PoM paskirstymą ir maitinimą

    Poreikis Rekomenduojamas modelis
    6 įrenginiai RJ45, montavimas ant paviršiaus, IP65 MDB-M-6 (6 × RJ45, 1,5 A)
    Skydas: 10 × RJ45 24 VDC + 12 × RJ12 3,3 VDC, -30…+85 °C DMDBM22 (DIN, 1,5 A) ← šis modelis
    Skydas: 10 × RJ45 24 VDC + 12 × RJ12 3,3 VDC (iki 0,3 A), 0…60 °C DLDBM22 (DIN, 1,5 A / 0,3 A)
    24 VDC PoM maitinimas iš 85–264 VAC tinklo + RS485 kartotuvas PDM-8-MB (2 × 24 VDC / 20 W)
    Taisyklė: sumuokite visų prijungiamų įrenginių sroves (24 VDC ir 3,3 VDC) – bendra suma ≤1,5 A. Lauko ar drėgnai aplinkai rinkitės MDB-M-6 (IP65), maitinimui iš 230 VAC – PDM-8-MB.
    Kada rinktis kitą sprendimą: paviršiniam montavimui ir 6 įrenginiams – MDB-M-6 (IP65); PoM maitinimui iš tinklo – PDM-8-MB; kai užtenka 0…60 °C – DLDBM22.

    Pliusai

    • 22 jungtys viename DIN modulyje
    • Integruotas 3,3 VDC šaltinis
    • Nereikia konfigūravimo
    • LED indikacija
    • Žvaigždinė topologija UTP kabeliais
    • Platus darbo temperatūros diapazonas -30…+85 °C

    Minusai / ribojimai

    • IP20 – tik skyde
    • Bendra srovė ribojama 1,5 A
    • Pati negamina 24 VDC – reikalingas PoM maitinimo šaltinis, pvz., PDM-8-MB
    • RJ12 ir RJ45 kištukų supainiojimas gali sugadinti 3,3 VDC įrenginius

    Saugos ir montavimo pastabos

    • Montavimą ir prijungimą atlieka kvalifikuotas elektrikas ar automatikos specialistas, atjungus maitinimą.
    • Dėmesio: nekiškite RJ12 kištuko į RJ45 lizdą – galima sugadinti įrenginius, kuriems reikia 3,3 VDC.
    • Neviršykite bendros 1,5 A srovės ir nurodytų galios ribų.
    • Naudokite -30…+85 °C, 5–85 % rH aplinkoje be kondensacijos.

    Greitas pasirinkimo gidas

    Modbus RTU
    10 × RJ45
    12 × RJ12
    24 VDC / 3,3 VDC
    1,5 A
    DIN
    IP20
    Tinka, kai reikia:
    • paskirstyti Modbus ir 24 VDC maitinimą daugeliui Sentera įrenginių;
    • maitinti 3,3 VDC įrenginius per RJ12;
    • sutvarkyti skydo laidus žvaigždine topologija.
    Patikrinkite prieš naudojimą:
    • visų įrenginių srovių sumą (≤1,5 A);
    • kiek reikia RJ45 ir RJ12 jungčių;
    • PoM maitinimo šaltinio galią.
    Svarbus priminimas: DMDBM22 nėra maitinimo šaltinis – 24 VDC į jį tiekiama iš PoM maitinimo modulio.

    DUK

    Ar reikia konfigūruoti?
    Ne, dėžutė veikia be programinės įrangos ir nustatymų.
    Kokia didžiausia srovė?
    Bendra 24 VDC ir 3,3 VDC jungčių srovė – iki 1,5 A.
    Kam skirti RJ12 lizdai?
    RJ12 lizdai skirti įrenginiams, kuriems reikia 3,3 VDC maitinimo ir Modbus RTU ryšio.
    Ar galima montuoti lauke?
    Ne, IP20 korpusas skirtas tik skydui, nors darbo temperatūra siekia -30…+85 °C.
    Iš kur dėžutė gauna 24 VDC?
    24 VDC kartu su Modbus signalu tiekiama per RJ45 iš PoM maitinimo šaltinio, pavyzdžiui, Sentera PDM-8-MB.
    Kuo skiriasi DMDBM22 ir DLDBM22?
    Jungčių skaičius toks pats, tačiau DMDBM22 dirba -30…+85 °C, o DLDBM22 – 0…+60 °C ir jo lape 3,3 VDC srovė ribojama 0,3 A.

    Modbus RTU paskirstymo dėžutė PoM | 10×RJ45 24VDC + 12×RJ12 3,3VDC | 1,5A | DIN bėgelis | IP20 | -30…+85°C | Sentera Controls | DMDBM22

    Sentera DMDBM22 – Power over Modbus paskirstymo dėžutė DIN bėgeliui: 10 × RJ45 24 VDC ir 12 × RJ12 3,3 VDC su Modbus RTU, iki 1,5 A, be konfigūravimo, IP20.
