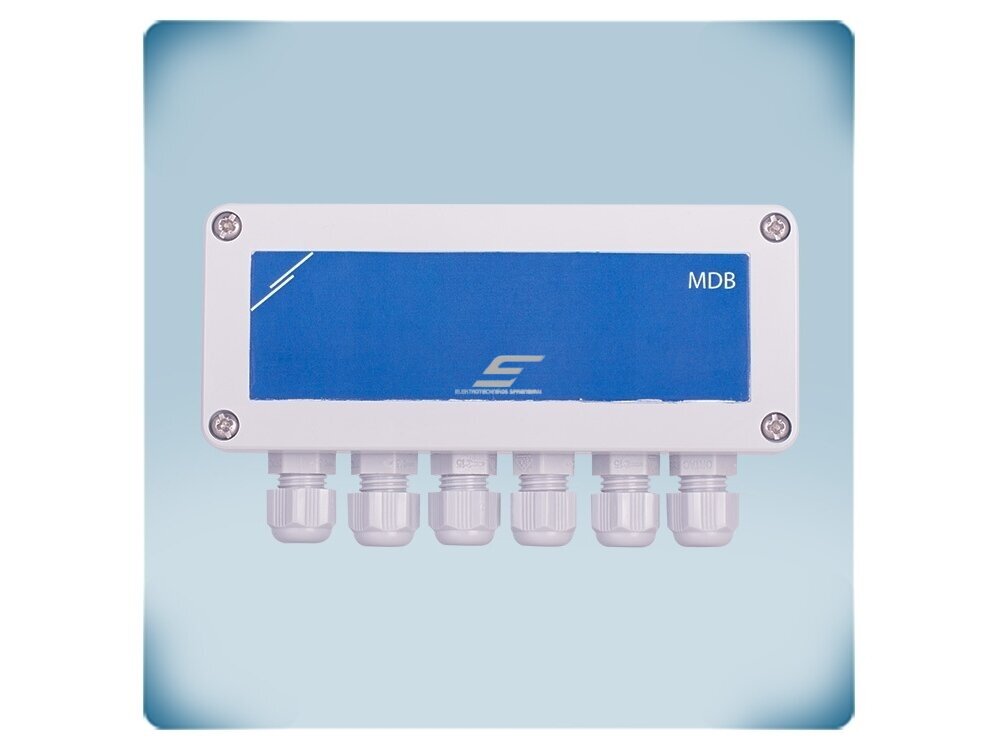

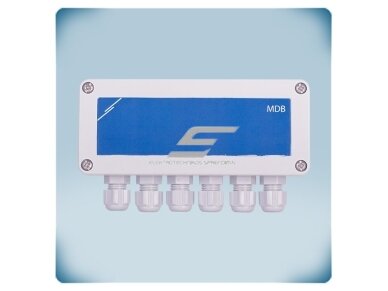

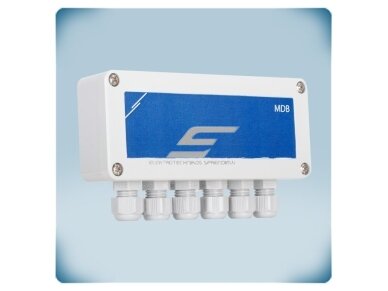

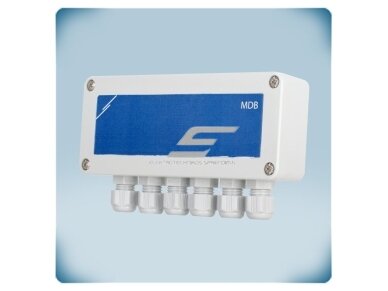

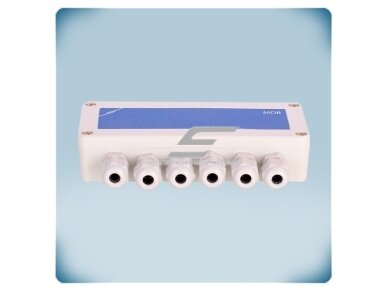

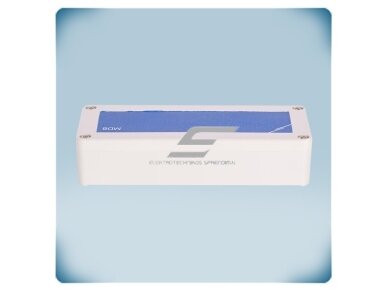

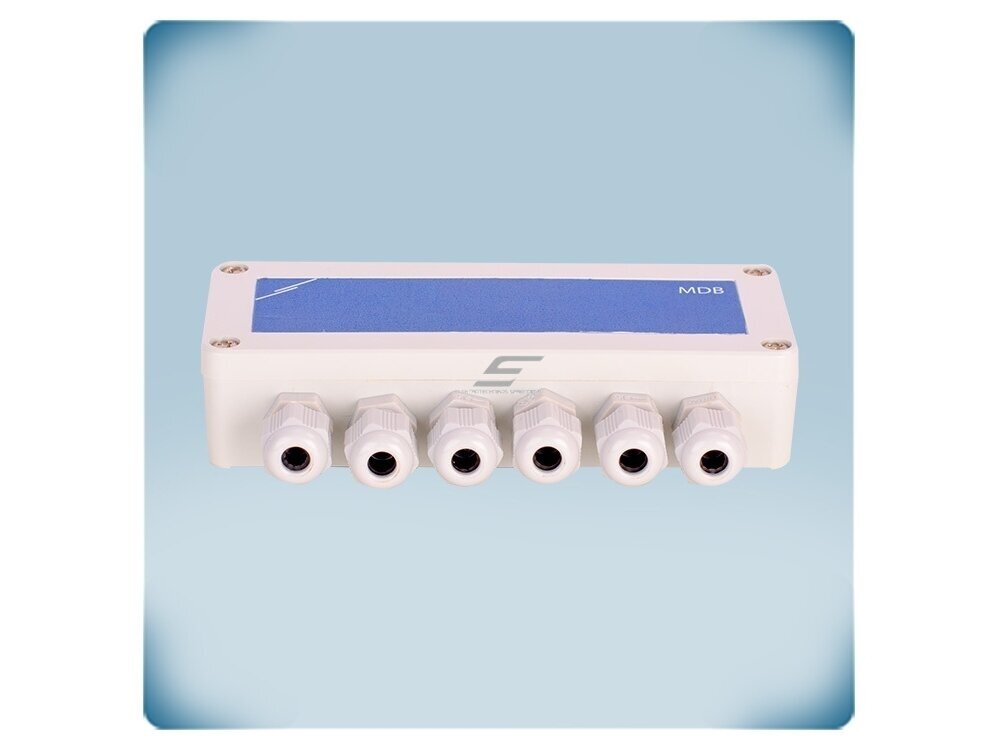

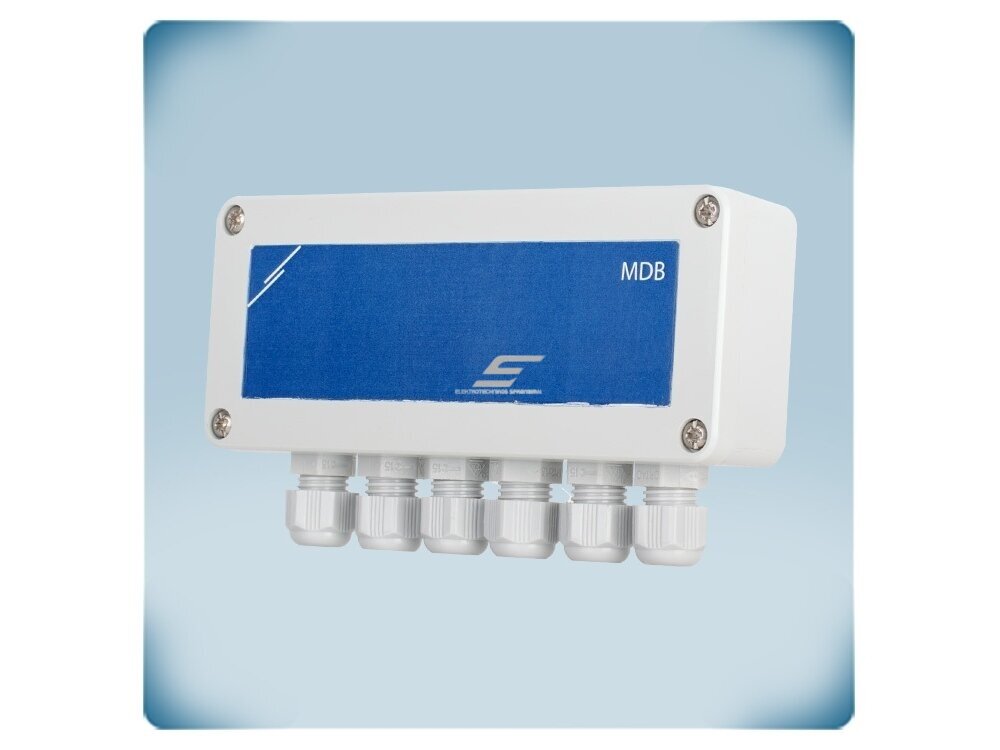

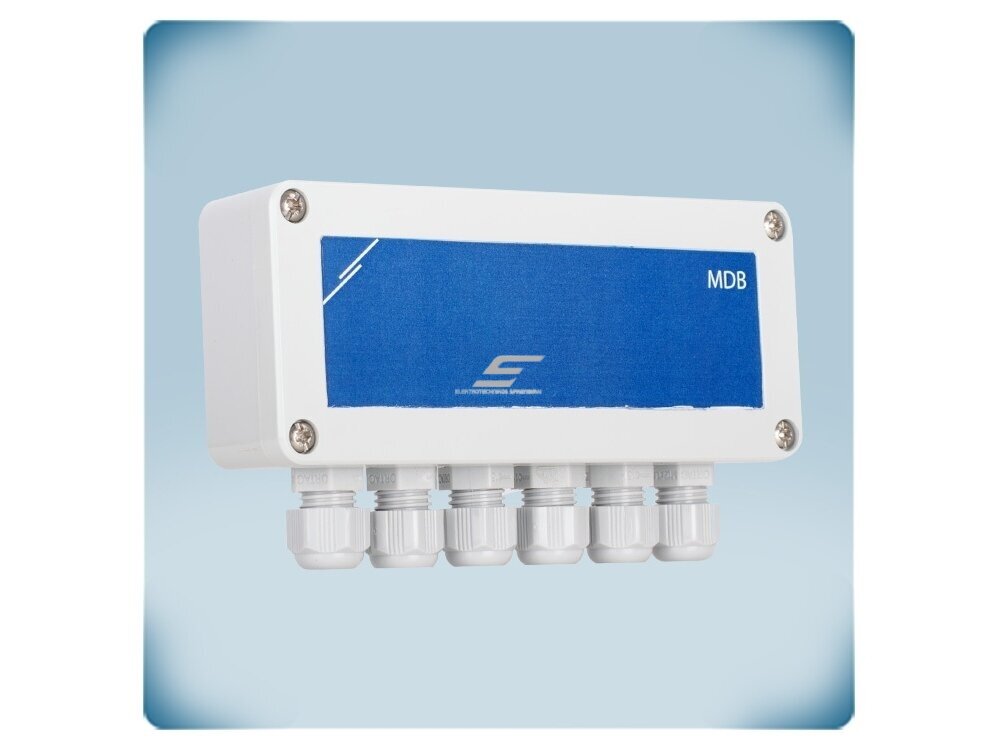

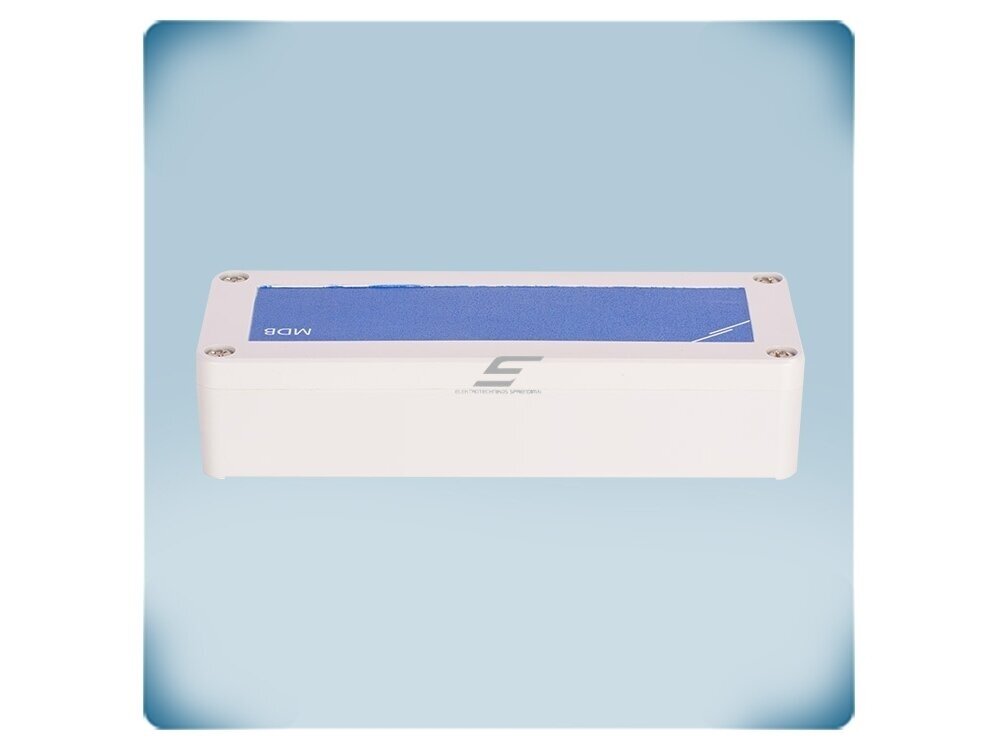

    Modbus RTU paskirstymo dėžutė PoM | 6×RJ45 | 24VDC | 1,5A | paviršinė | IP65 | Sentera Controls | MDB-M-6

    Kodas: MDB-M-6
    Pasiteirauti apie prekę
    Kaina 27.41 € su PVM
    ( 22.65 € be PVM )
    42.75 € Sutaupykite 15.34 €
    Pasiūlymas galioja iki 2026-12-31
  • Prekės aprašymas

    Modbus RTU paskirstymo dėžutė PoM | 6×RJ45 | 24VDC | 1,5A | paviršinė | IP65 | Sentera Controls | MDB-M-6

    MDB-M-6 – Sentera Controls kompaktiška Power over Modbus (PoM) paskirstymo dėžutė su 6 RJ45 lizdais. Per kiekvieną lizdą perduodamas Modbus RTU signalas ir 24 VDC maitinimas, todėl jutikliai, valdikliai ir reguliatoriai jungiami vienu UTP kabeliu.

    Pagrindinė mintis:
    IP65 korpusas leidžia dėžutę montuoti tiesiai ant sienos ar konstrukcijos – ten, kur susitinka keli įrenginiai, be atskiro skydo. Konfigūruoti nieko nereikia.
    Jungtys
    6 × RJ45 (Modbus RTU + 24 VDC)
    Maks. srovė
    1,5 A bendrai
    Maitinimas
    24 VDC per Modbus (PoM)
    Montavimas / apsauga
    Paviršinis, IP65

    Veikimo principas

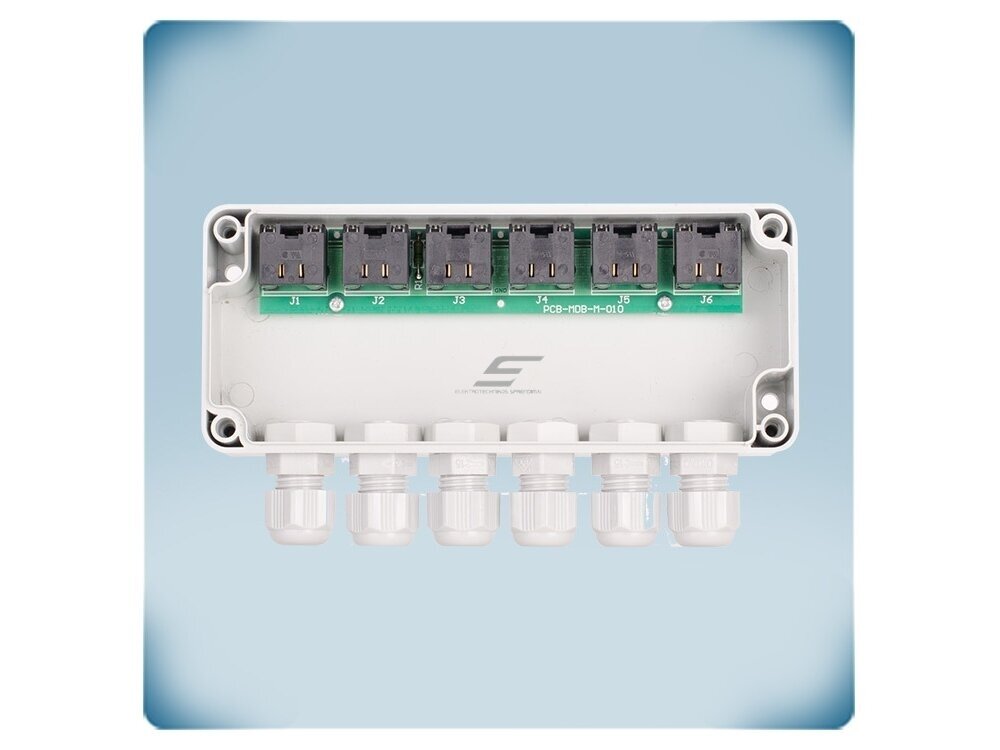

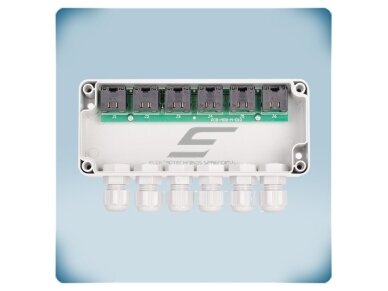

    Dėžutė tvirtinama ant paviršiaus, į vieną RJ45 lizdą tiekiama Modbus RTU linija su 24 VDC (pvz., iš Sentera maitinimo modulio), o kiti lizdai ją paskirsto prijungtiems įrenginiams. Visų lizdų J1–J6 kontaktai vienodi: 1–2 – 24 VDC, 3–4 – A, 5–6 – /B, 7–8 – GND.

    Bendra išėjimo srovė – iki 1,5 A, viename kanale taip pat ne daugiau kaip 1,5 A, o didžiausias bendras kabelių ilgis – 100 m. Dėžutė pasyvi – programinės įrangos ar nustatymų nereikia.

    Rezultatas – PoM linija išsišakoja prie pat įrenginių be skydo ir gnybtų dėžučių: IP65 korpusas skirtas -30…+70 °C ir 20–90 % rH aplinkai, o žalias LED prie kiekvieno lizdo parodo, ar įrenginys gauna maitinimą.

    Kuo naudingas MDB-M-6?
    Greitas Sentera PoM įrenginių sujungimas objekte be skydo – net ir drėgnoje ar dulkėtoje aplinkoje.

    Techninės specifikacijos

    Prekės tipas Power over Modbus paskirstymo dėžutė
    Gamintojas / kodas Sentera Controls / MDB-M-6
    Maitinimas 24 VDC per Modbus (PoM)
    Jungtys 6 × RJ45 (J1–J6): 1–2 24 VDC, 3–4 A, 5–6 /B, 7–8 GND
    Maks. srovė 1,5 A bendrai; 1,5 A viename kanale
    Maks. bendras kabelių ilgis 100 m
    Ryšys Modbus RTU (RS485)
    Konfigūravimas Nereikalingas
    Indikacija Žalias LED prie kiekvieno RJ45 lizdo
    Montavimas Paviršinis
    Korpusas ABS, pilkas RAL 7035
    Apsaugos klasė IP65
    Darbo aplinka -30…+70 °C, 20–90 % rH be kondensacijos
    Svoris 133 g neto
    Atitiktis LVD 2014/35/ES (EN 60664-1), EMC 2014/30/ES (EN 55022, EN 55024, EN 61000-3-2, EN 61000-3-3), WEEE, RoHS

    Gamintojo dokumentacija

    ✔ Rekomenduoja Elektrotechnikos sprendimai

    Originali gamintojo dokumentacija – techniniai duomenys, prijungimo schemos ir montavimo nurodymai.

    Pagrindinės funkcijos

    • 6 × RJ45 PoM – duomenys ir 24 VDC maitinimas vienu UTP kabeliu.
    • IP65 korpusas – montuojama ne skyde – prie įrenginių, techninėse patalpose.
    • Be konfigūravimo – įjungiama ir veikia.
    • LED prie kiekvieno lizdo – iš karto matyti, ar įrenginys gauna maitinimą.
    • Vienodas lizdų išdėstymas – visų J1–J6 kontaktai vienodi – mažiau jungimo klaidų.
    • Platus darbo diapazonas – -30…+70 °C, 20–90 % rH be kondensacijos.

    Kur naudojamas?

    • Vėdinimo įrenginių aplinka: jutikliai, reguliatoriai, dažnio keitikliai su Modbus
    • Techninės patalpos, palėpės, sandėliai be skydo
    • Žemės ūkio pastatai
    • Sentera PoM linijos išsišakojimas
    • Nešildomos patalpos ir stogo ventiliatorių zonos (-30…+70 °C)
    • Kelių patalpų jutiklių sujungimas į vieną PoM liniją koridoriuje

    Naudojimas pagal poreikį

    Ūkio pastatų vėdinimo montuotojui.
    IP65 dėžutė montuojama tvarte ar sandėlyje be skydo.
    Vėdinimo kamerų montuotojui.
    Šeši lizdai – įrenginiai sujungiami vietoje gamykliniais UTP kabeliais.
    Automatikos integratoriui.
    Aiški PoM topologija be gnybtų dėžučių ir be konfigūravimo.

    Praktinis panaudojimas

    Jeigu vėdinimo kameroje be skydo reikia prijungti tris slėgio daviklius, temperatūros daviklį ir reguliatorių, tada MDB-M-6 ant sienos paskirsto PoM liniją: vienas RJ45 – įvadui, penki – įrenginiams, kol bendra srovė neviršija 1,5 A, o bendras kabelių ilgis – 100 m.

    Pritaikymo gidas: kaip naudojamas praktikoje

    MDB-M-6 visada išskirsto vieną PoM liniją į kelias – skiriasi tik prijungiama įranga:

    Objektas Kas prijungiama Rezultatas Montuotojo pastaba
    Kanalinis vėdinimo įrenginys Diferencinio slėgio daviklis, dažnio keitiklis, valdiklis → RJ45 lizdai Visi įrenginiai vienoje Modbus linijoje su maitinimu Bendras kabelių ilgis ≤100 m
    Palėpė / techninė patalpa PoM maitinimo modulis → J1; jutikliai → J2–J6 Nereikia skydo ir gnybtų dėžučių IP65 – tinka dulkėtai aplinkai
    Esamos sistemos išplėtimas Nauji Sentera įrenginiai → laisvi lizdai Sistema plečiama be perlaidavimo Patikrinkite 1,5 A biudžetą

    Kaip parinkti PoM paskirstymą ir maitinimą

    Poreikis Rekomenduojamas modelis
    6 įrenginiai RJ45, montavimas ant paviršiaus, IP65 MDB-M-6 (6 × RJ45, 1,5 A) ← šis modelis
    Skydas: 10 × RJ45 24 VDC + 12 × RJ12 3,3 VDC, -30…+85 °C DMDBM22 (DIN, 1,5 A)
    Skydas: 10 × RJ45 24 VDC + 12 × RJ12 3,3 VDC (iki 0,3 A), 0…60 °C DLDBM22 (DIN, 1,5 A / 0,3 A)
    24 VDC PoM maitinimas iš 85–264 VAC tinklo + RS485 kartotuvas PDM-8-MB (2 × 24 VDC / 20 W)
    Taisyklė: sumuokite visų prijungiamų įrenginių sroves – ≤1,5 A; bendras kabelių ilgis ≤100 m. Daugiau jungčių skyde – DMDBM22 / DLDBM22; maitinimui iš 230 VAC – PDM-8-MB.
    Kada rinktis kitą sprendimą: skydui su 10 × RJ45 ir 12 × RJ12 – DMDBM22 ar DLDBM22; PoM maitinimui iš tinklo – PDM-8-MB.

    Pliusai

    • IP65 – montuojama be skydo
    • 6 RJ45 PoM jungtys
    • Nereikia konfigūravimo
    • LED prie kiekvieno lizdo
    • Kompaktiška ir lengva

    Minusai / ribojimai

    • Bendra srovė ribojama 1,5 A
    • Bendras kabelių ilgis iki 100 m
    • Pati negamina 24 VDC – reikalingas PoM maitinimo šaltinis, pvz., PDM-8-MB
    • Nėra 3,3 VDC RJ12 jungčių – tam DMDBM22 / DLDBM22

    Saugos ir montavimo pastabos

    • Montavimą ir prijungimą atlieka kvalifikuotas elektrikas ar automatikos specialistas, atjungus maitinimą.
    • Neviršykite 1,5 A bendros srovės ir 1,5 A viename kanale.
    • Bendras kabelių ilgis – ne daugiau kaip 100 m.
    • Naudokite -30…+70 °C, 20–90 % rH aplinkoje be kondensacijos.

    Greitas pasirinkimo gidas

    Modbus RTU
    6 × RJ45
    24 VDC PoM
    1,5 A
    IP65
    Tinka, kai reikia:
    • išskirstyti Sentera PoM liniją keliems įrenginiams;
    • montuoti paskirstymą ne skyde, drėgnoje ar dulkėtoje aplinkoje;
    • sujungti įrenginius be konfigūravimo.
    Patikrinkite prieš naudojimą:
    • įrenginių srovių sumą (≤1,5 A);
    • bendrą kabelių ilgį (≤100 m);
    • PoM maitinimo šaltinį.
    Svarbus priminimas: MDB-M-6 nėra maitinimo šaltinis – 24 VDC į liniją tiekiama iš PoM maitinimo modulio.

    DUK

    Ar reikia konfigūruoti?
    Ne, dėžutė pasyvi ir veikia be nustatymų.
    Kokia didžiausia srovė?
    Iki 1,5 A bendrai ir ne daugiau kaip 1,5 A viename kanale.
    Ar galima montuoti už skydo ribų?
    Taip, IP65 korpusas montuojamas ant paviršiaus ir dirba -30…+70 °C aplinkoje.
    Koks didžiausias kabelių ilgis?
    Bendras visų prijungtų kabelių ilgis – iki 100 m.
    Ar dėžutė turi 3,3 VDC jungčių?
    Ne, visi šeši lizdai yra RJ45 su 24 VDC, o 3,3 VDC RJ12 jungtims rinkitės DMDBM22 arba DLDBM22.
    Kaip matyti, ar įrenginys gauna maitinimą?
    Prie kiekvieno RJ45 lizdo šviečia žalias LED, rodantis įtampos buvimą.

    Modbus RTU paskirstymo dėžutė PoM | 6×RJ45 | 24VDC | 1,5A | paviršinė | IP65 | Sentera Controls | MDB-M-6

    Sentera MDB-M-6 – Power over Modbus paskirstymo dėžutė: 6 × RJ45 su Modbus RTU ir 24 VDC, iki 1,5 A, IP65, paviršinis montavimas, be konfigūravimo.
