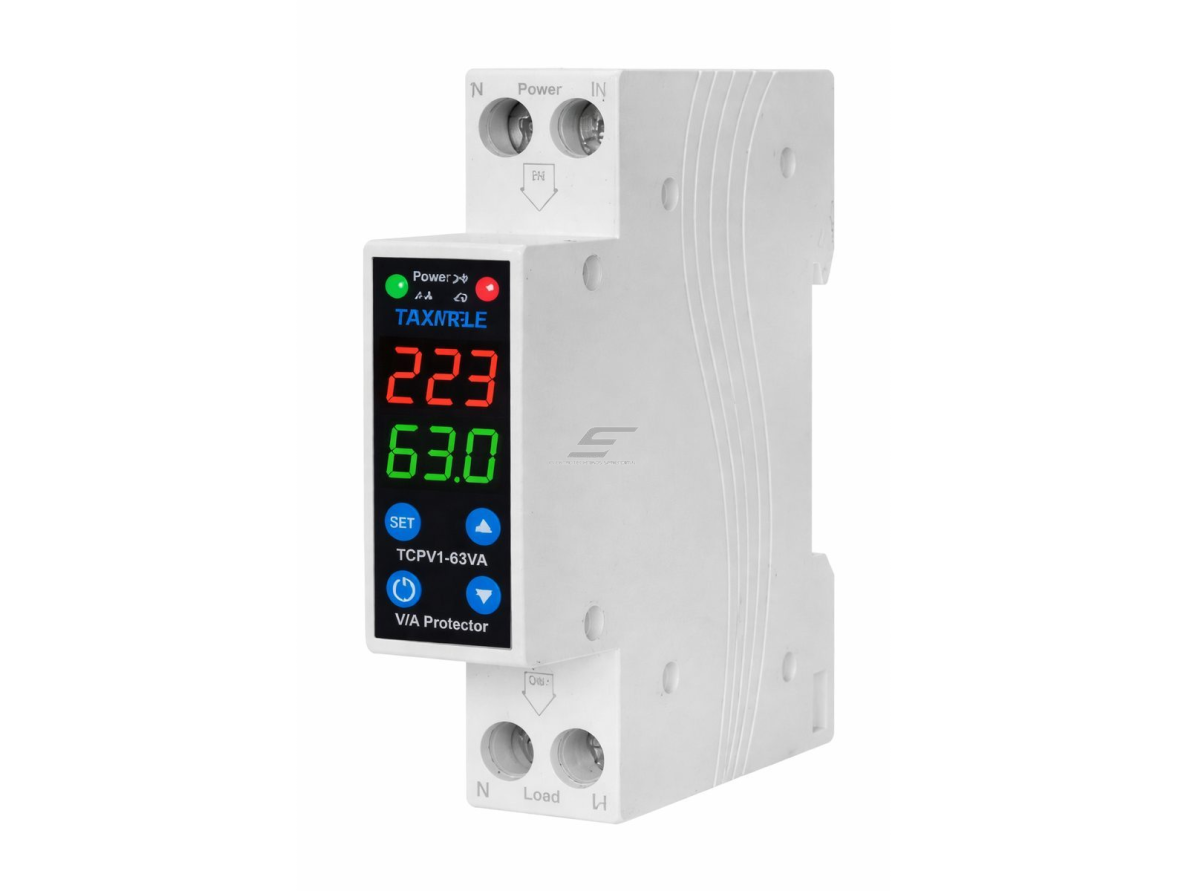

Modulinė įtampos ir srovės apsaugos relė | vienfazė | 1P+N | 63A | 230V | DIN montavimas | dvigubas ekranas | reguliuojama | TAXNELE

Techninės specifikacijos

• Tipas: įtampos ir srovės apsaugos relė
• Fazė: vienfazė (1P+N)
• Nominali įtampa: 220–230V AC
• Maksimali srovė: 63A
• Montavimas: DIN bėgelis (35 mm)

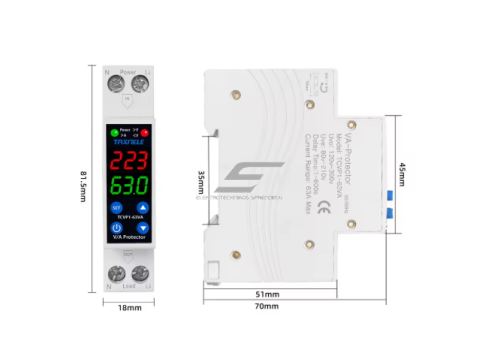

• Plotis: 18 mm (1 modulis)
• Ekranas: dvigubas skaitmeninis (įtampa + srovė)
• Matavimo diapazonas:
• Įtampa: ~120–300V
• Srovė: iki 63A
• Funkcijos: Viršįtampio apsauga (OV); Žemįtampio apsauga (UV); Viršsrovės apsauga (OC); Šuolių apsauga
• Automatinis atsistatymas: taip
• Atsistatymo laiko reguliavimas: taip
• Gedimų atmintis: yra
• Valdymas: mygtukais (SET, ↑, ↓)
• Darbinė temperatūra: ~ -20°C iki +55°C

Funkcijos

• Įtampos stebėjimas (V) – realiu laiku rodo tinklo įtampą ekrane
• Srovės stebėjimas (A) – nuolat matuoja apkrovos srovę
• Viršįtampio apsauga (OV) – atjungia grandinę, kai įtampa viršija nustatytą ribą
• Žemįtampio apsauga (UV) – apsaugo įrangą nuo per mažos įtampos
• Viršsrovės apsauga (OC) – nutraukia tiekimą, kai srovė viršija nustatytą limitą
• Šuolių apsauga (Surge) – reaguoja į staigius įtampos šuolius tinkle
• Automatinis atsistatymas – atkuria maitinimą, kai parametrai grįžta į normą
• Atsistatymo laiko reguliavimas – leidžia nustatyti, po kiek laiko vėl įjungti įrenginį
• Dvigubas ekranas – vienu metu rodo įtampą ir srovę
• Gedimų atmintis  – leidžia peržiūrėti paskutinius gedimus
• Reguliuojami apsaugos parametrai – galima nustatyti įtampos ir srovės ribas pagal poreikį
• Mygtukinis valdymas – paprastas nustatymas per SET ir rodyklių mygtukus

Naudojimas

• Buitiniam vartotojui: Apsaugo buitinę techniką (šaldytuvus, katilus, inverterius), tinka namų elektros skydui, padeda išvengti įrangos sugadinimo dėl įtampos šuolių
• Pramonėje / inžinieriui: Elektros tinklo parametrų kontrolė, įrangos apsauga gamybos linijose, naudojamas kaip papildoma apsaugos grandis

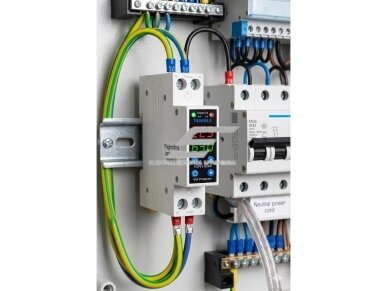

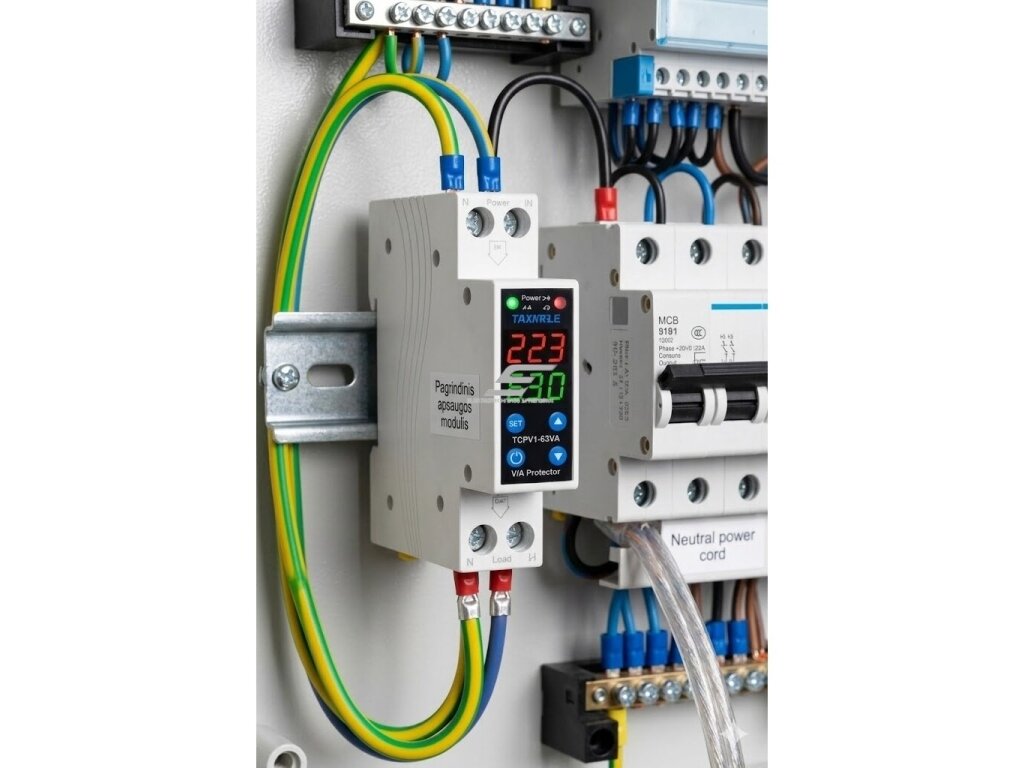

• Elektromontuotojui: Montuojamas skydeliuose kaip kompaktiškas sprendimas „viskas viename“, greitas instaliavimas ant DIN bėgelio, patogus nustatymas pagal objekto poreikius

Pliusai

• 4 apsaugos viename įrenginyje
• Dvigubas ekranas – aiški informacija
• Automatinis atsistatymas
• Kompaktiškas (tik 1 modulis)
• Lengvas montavimas
• Tinka tiek buičiai, tiek pramonei

Minusai

• Tik vienfazė sistema (netinka trifaziams tinklams)
• Reikia teisingai sukonfigūruoti ribas
• Esant dažniems svyravimams gali dažnai atjunginėti

Kam reikalingas šis įrenginys?
Jis saugo buitinius prietaisus nuo įtampos šuolių, per didelės ar per mažos įtampos ir per didelės apkrovos.

Ar jis tinka namams?
Taip, tinka butams ir namams – ypač jei norite apsaugoti šaldytuvą, katilą, televizorių ar kitą techniką.

Ar gali pakeisti automatinį jungiklį („automatą“)?

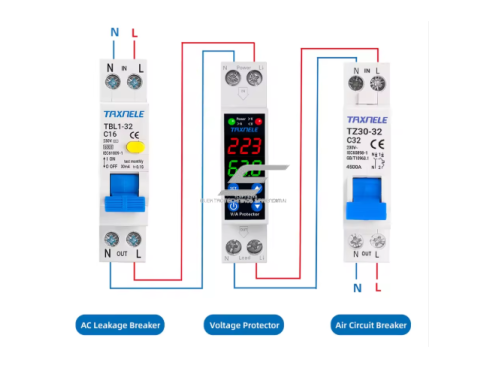

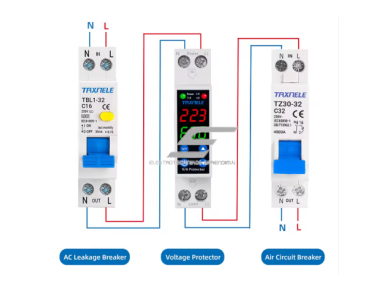

Ne, jis nepakeičia automato – geriausia naudoti kartu, nes atlieka skirtingas funkcijas.

Ką rodo ekranas?
Ekranas rodo realią įtampą (V) ir srovę (A) tuo metu.
