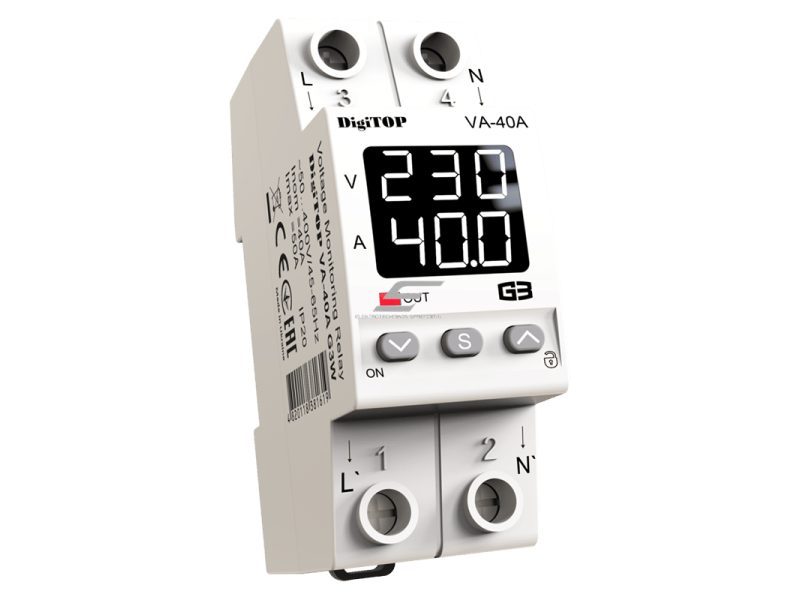

  • Vienfazė įtampos relė su srovės ribojimu | 1F | 40 A (maks. 50 A) | U> 210–270 V | U< 120–200 V | baltas ekranas | DIN | DigiTOP | VA-40A G3W

    Kodas: VA-40A G3W
    Barkodas: 4820118381619

    DigiTOP VA-40A G3W – vienfazė skaitmeninė įtampos relė su srovės matavimu ir ribojimu.

  • Vienfazė įtampos relė su srovės ribojimu | 1F | 40 A (maks. 50 A) | U> 210–270 V | U< 120–200 V | baltas ekranas | DIN | DigiTOP | VA-40A G3W

    DigiTOP VA-40A G3W – vienfazė skaitmeninė įtampos relė su srovės matavimu ir ribojimu. Per jos kontaktą eina visa apkrova (40 A (trumpam iki 50 A)); ekrane matoma ir įtampa, ir apkrovos srovė. Relė atjungia apkrovą, kai įtampa išeina už nustatytų ribų arba kai apkrova viršija leistiną srovę.

    Pagrindinė mintis:
    Viename 2–3 modulių prietaise – apsauga nuo per aukštos ir per žemos įtampos, nutrūkusio nulio pasekmių ir apkrovos ribojimas. Tai patogu, kai įvado galia ribota arba norima, kad perkrauta grupė būtų atjungta prieš suveikiant įvadiniam automatiniam jungikliui.
    Apkrovos srovė
    40 A (maks. 50 A)
    Įtampos ribos
    U> 210–270 V, U< 120–200 V
    Įjungimo delsa
    5–600 s
    Srovės ribojimas
    iki 50 A, atjungimas viršijus

    Veikimo principas

    Relė jungiama skyde po įvadiniu automatiniu jungikliu: fazė ir nulis į įėjimą, saugoma apkrova – į išėjimą. Mikrovaldiklis nuolat matuoja tinklo įtampą ir rodo ją ekrane.

    Jei įtampa pakyla virš viršutinės ribos (210–270 V) arba nukrenta žemiau apatinės (120–200 V), relė atjungia apkrovą: viršijus viršutinę ribą – per šimtąsias sekundės dalis, esant 120–170 V – iki 1 s, žemiau 120 V – akimirksniu.

    Vidinis srovės transformatorius matuoja apkrovos srovę. Viršijus leistiną srovę, apkrova atjungiama: viršijus maksimalią – per šimtąsias sekundės dalis, ilgai viršijant vardinę – po apsauginės delsos. Taip apribojama ir suvartojama galia.

    Įtampai grįžus į normą, apkrova įjungiama po nustatytos delsos (5–600 s). Šaldytuvams, šilumos siurbliams ir kondicionieriams gamintojas rekomenduoja ne trumpesnę kaip 300 s delsą.

    Kuo naudinga VA-40A G3W?
    Apsaugo visus po juo prijungtus prietaisus nuo nutrūkusio nulio, per aukštos ir per žemos įtampos, o ekrane visada matyti, kokia įtampa yra tinkle. Papildomai riboja apkrovą – perkrauta grupė atjungiama anksčiau nei įvadinis automatinis jungiklis.

    Techninės specifikacijos

    Prekės tipas Vienfazė įtampos relė su srovės matavimu ir ribojimu
    Gamintojas / modelis DigiTOP / VA-40A G3W (G3 – trečioji karta)
    Tinklas 1F, 230 V AC
    Vardinė apkrovos srovė 40 A
    Didžiausia apkrovos srovė 50 A
    Vardinė galia (aktyvi apkrova) 8,8 kW
    Matuojama įtampa 50–400 V
    Viršutinė riba U> 210–270 V (gamyklinė 250 V)
    Apatinė riba U< 120–200 V (gamyklinė 170 V)
    Atjungimo laikas žemiau ribos iki 1 s (120–170 V), akimirksniu žemiau 120 V
    Įjungimo delsa 5–600 s, žingsnis 5 s (gamyklinė 15 s)
    Srovės matavimas vidinis srovės transformatorius, paklaida iki 1 %
    Srovės ribojimas įjungiamas / išjungiamas
    Įtampos matavimo paklaida iki 1 %
    Ekranas LED, baltas
    Plotis 2 DIN moduliai po 17,5 mm
    Matmenys 35 × 90 × 64 mm
    Montavimas DIN bėgelis 35 mm
    Darbinė temperatūra −25…+50 °C
    Apsaugos laipsnis IP20 (drėgnoje vietoje – tik sandariame skyde)
    Tarnavimo laikas 10 metų

    Pagrindinės funkcijos

    • Apsauga nuo per aukštos įtampos – nutrūkus nuliui ar sutrikus tinklui prietaisai atjungiami, kol nesudegė jų maitinimo šaltiniai.
    • Apsauga nuo per žemos įtampos – kompresoriai ir siurbliai nedirba esant įtampai, kai varikliai kaista.
    • Reguliuojama įjungimo delsa 5–600 s – kompresorius paleidžiamas tik išsilyginus slėgiui, įranga neįsijunginėja nestabilaus tinklo metu.
    • Skaitmeninis įtampos rodymas – iškart matyti, ar problema tinkle, ar namuose.
    • Srovės matavimas ir ribojimas – perkrauta grupė atjungiama, ekrane matoma apkrovos srovė.
    • Paskutinio atjungimo atmintis – galima pažiūrėti, dėl kokios įtampos buvo atjungta, nustatymai nedingsta dingus elektrai.

    Kur naudojama?

    • Butų ir namų įvadai (po įvadiniu automatiniu jungikliu)
    • Dujinių ir kieto kuro katilų, šilumos siurblių elektronika
    • Įvadai su ribota leidžiama galia
    • Šaldytuvai, šaldikliai, kondicionieriai
    • Sodybos ir namai su silpnu ar ilgu oro linijos tinklu
    • Nuomojami būstai ir objektai be nuolatinės priežiūros
    • Biurai, serverių ir apsaugos sistemų maitinimas
    • Generatoriaus maitinamos grupės

    Naudojimas pagal poreikį

    Namo ar buto savininkui.
    Vienu prietaisu apsaugo visą techniką nuo nutrūkusio nulio ir įtampos šuolių.
    Elektrikui.
    Paprastas montavimas po įvadiniu automatiniu jungikliu, ribos ir delsa nustatomos mygtukais per kelias minutes.
    Kai įvado galia ribota.
    Relė atjungia perkrautą grupę, todėl įvadinis automatinis jungiklis ir saugikliai išjungiami rečiau.

    Praktinis panaudojimas

    Name trifazis įvadas, o vienfazė įranga paskirstyta tarp fazių. Jei skyde perdega nulio kontaktas, vienoje fazėje įtampa pakyla iki 300–380 V. VA-40A G3W atjungia apkrovą, kol neperdegė katilo valdiklis ir maitinimo šaltiniai, o grąžinus nulį įranga įjungiama po nustatytos delsos. Trifaziame name tokia relė montuojama kiekvienai fazei, kuria maitinama vienfazė įranga, arba vietoje jų – trifazė įtampos relė.

    Pliusai

    • Visa apkrova per relę – nereikia papildomo kontaktoriaus
    • Srovės matavimas ir ribojimas tame pačiame prietaise
    • Greitas atjungimas viršijus viršutinę ribą
    • Reguliuojamos ribos ir įjungimo delsa
    • Skaitmeninis įtampos ekranas
    • Kompaktiškas DIN korpusas

    Minusai / ribojimai

    • Neapsaugo nuo žaibo ir trumpų viršįtampių – reikia SPD
    • Nepakeičia automatinio jungiklio ir nuotėkio relės (RCD)
    • Vienfazė – trifaziame name reikia relės kiekvienai fazei arba trifazės relės
    • IP20 – tik sausame skyde

    Saugos ir montavimo pastabos

    • Montuokite tik atjungę įvadą ir patikrinę, kad nėra įtampos; darbus atlieka kvalifikuotas elektrikas.
    • Prieš relę turi būti automatinis jungiklis, kurio vardinė srovė ne didesnė už relės vardinę srovę.
    • Daugiagysliams laidams naudokite antgalius, gnybtus priveržkite gamintojo nurodytu momentu.
    • Nesukeiskite fazės ir nulio – kitaip atjungus relę fazė liks prijungta prie įrangos.
    • Viršįtampių ribotuvą (SPD) montuokite prieš relę, arčiau įvado.
    • Nemontuokite drėgnoje, vibruojančioje ar sprogioje aplinkoje.

    Greitas pasirinkimo gidas

    1F | 230 V
    40 A | maks. 50 A
    U> 210–270 V
    U< 120–200 V
    delsa 5–600 s
    Tinka, kai reikia:
    • apsaugoti butą, namą ar grupę nuo nutrūkusio nulio
    • saugoti katilą, šaldytuvą, šilumos siurblį
    • matyti tinklo įtampą skyde
    Patikrinkite prieš naudojimą:
    • įvadinio automatinio jungiklio srovė ≤ 40 A
    • ar yra viršįtampių ribotuvas (SPD)
    • kompresoriams nustatyti delsą ≥ 300 s
    Svarbus priminimas: įtampos relė nepakeičia viršįtampių ribotuvo, automatinio jungiklio ir nuotėkio relės – kiekvienas saugo nuo kitokio pavojaus.

    DUK

    Ar relė apsaugo nuo žaibo?
    Ne – žaibo impulsas trunka mikrosekundes, nuo jo saugo viršįtampių ribotuvas (SPD).
    Kokią relę rinktis pagal automatinį jungiklį?
    Relės vardinė srovė turi būti ne mažesnė už prieš ją esančio automatinio jungiklio srovę – VA-40A G3W tinka su automatu iki 40 A.
    Kokią įjungimo delsą nustatyti?
    Šaldytuvams ir kompresoriams – ne mažiau kaip 300 s, apšvietimui ir elektronikai užtenka 15–30 s.
    Kodėl relė dažnai atjungia?
    Tikriausiai per siauros ribos silpname tinkle – pirmiau išmatuokite tinklo įtampą ir tik tada koreguokite ribas.
    Ar galima montuoti trifaziame name?
    Taip – vienfazė relė montuojama kiekvienai fazei, kuria maitinama saugoma įranga.
    Ar relė pakeičia nuotėkio relę?
    Ne – žmones nuo elektros smūgio saugo tik nuotėkio relė (RCD).

    Vienfazė įtampos relė su srovės ribojimu | 1F | 40 A (maks. 50 A) | U> 210–270 V | U< 120–200 V | baltas ekranas | DIN | DigiTOP | VA-40A G3W

    Vienfazė įtampos relė su srovės ribojimu DigiTOP VA-40A G3W – įtampos kontrolė ir apkrovos ribojimas viename prietaise vienfaziam įvadui ar grupei.

    Publikuota: 2026-11-13 · Duomenys sutikrinti su gamintojo instrukcija: 2026-11-13
