Vienfazė įtampos relė | 1F | 32 A (maks. 40 A) | U> 210–270 V | U< 120–200 V | baltas ekranas | DIN | DigiTOP | VP-32A G3W

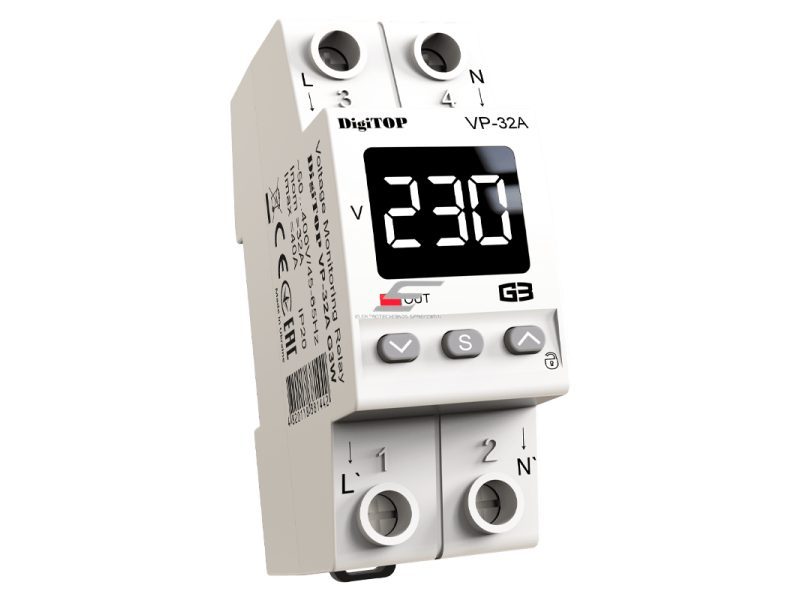

Kodas: VP-32A G3WKaina 47.77 € su PVM( 39.48 € be PVM )DigiTOP VP-32A G3W – vienfazė skaitmeninė įtampos relė, montuojama į skydą ant DIN bėgelio.
-
Vienfazė įtampos relė | 1F | 32 A (maks. 40 A) | U> 210–270 V | U< 120–200 V | baltas ekranas | DIN | DigiTOP | VP-32A G3W
DigiTOP VP-32A G3W – vienfazė skaitmeninė įtampos relė, montuojama į skydą ant DIN bėgelio. Visa apkrovos srovė eina per jos kontaktą (32 A (trumpam iki 40 A)), todėl ji saugo visą butą, namo grupę ar atskirą prietaisą. Išėjus įtampai už nustatytų ribų relė atjungia apkrovą, o įtampai normalizavusis vėl ją įjungia po nustatytos delsos.
Pagrindinė mintis:
Dažniausia brangių prietaisų gedimo priežastis – nutrūkęs nulis trifaziame įvade arba ilgalaikė per aukšta ar per žema įtampa. VP-32A G3W tokią įtampą atjungia per šimtąsias sekundės dalis, kol katilo elektronika, šaldytuvas ar televizorius dar nespėjo nukentėti, o skaitmeninis ekranas nuolat rodo realią tinklo įtampą.Apkrovos srovė
32 A (maks. 40 A)Įtampos ribos
U> 210–270 V, U< 120–200 VĮjungimo delsa
5–600 sPlotis
2 DIN moduliaiVeikimo principas
Relė jungiama skyde po įvadiniu automatiniu jungikliu: fazė ir nulis į įėjimą, saugoma apkrova – į išėjimą. Mikrovaldiklis nuolat matuoja tinklo įtampą ir rodo ją ekrane.
Jei įtampa pakyla virš viršutinės ribos (210–270 V) arba nukrenta žemiau apatinės (120–200 V), relė atjungia apkrovą: viršijus viršutinę ribą – per šimtąsias sekundės dalis, esant 120–170 V – iki 1 s, žemiau 120 V – akimirksniu.
Įtampai grįžus į normą, apkrova įjungiama po nustatytos delsos (5–600 s). Šaldytuvams, šilumos siurbliams ir kondicionieriams gamintojas rekomenduoja ne trumpesnę kaip 300 s delsą.
Kuo naudinga VP-32A G3W?
Apsaugo visus po juo prijungtus prietaisus nuo nutrūkusio nulio, per aukštos ir per žemos įtampos, o ekrane visada matyti, kokia įtampa yra tinkle.Techninės specifikacijos
Prekės tipas Vienfazė skaitmeninė įtampos relė (galios) Gamintojas / modelis DigiTOP / VP-32A G3W (G3 – trečioji karta) Tinklas 1F, 230 V AC Vardinė apkrovos srovė 32 A Didžiausia apkrovos srovė 40 A Vardinė galia (aktyvi apkrova) 7 kW Matuojama įtampa 50–400 V Viršutinė riba U> 210–270 V (gamyklinė 250 V) Apatinė riba U< 120–200 V (gamyklinė 170 V) Atjungimo laikas žemiau ribos iki 1 s (120–170 V), akimirksniu žemiau 120 V Įjungimo delsa 5–600 s, žingsnis 5 s (gamyklinė 15 s) Įtampos matavimo paklaida iki 1 % Ekranas LED, baltas Apsauga nuo perkaitimo atjungia apkrovą pasiekus 70 °C, įjungia atvėsus iki 60 °C Dažnio režimas 50 Hz (buitinis tinklas) arba Auto (generatoriams), 45–65 Hz Savos sąnaudos iki 2,5 W Didžiausias laido skerspjūvis 6 mm² Gnybtų priveržimo momentas 2,2 ± 0,2 Nm Plotis 2 DIN moduliai po 17,5 mm Matmenys 90 × 35 × 67 mm Montavimas DIN bėgelis 35 mm Darbinė temperatūra −25…+50 °C Apsaugos laipsnis IP20 (drėgnoje vietoje – tik sandariame skyde) Tarnavimo laikas 10 metų Gamintojo garantija 5 m. Pagrindinės funkcijos
- Apsauga nuo per aukštos įtampos – nutrūkus nuliui ar sutrikus tinklui prietaisai atjungiami, kol nesudegė jų maitinimo šaltiniai.
- Apsauga nuo per žemos įtampos – kompresoriai ir siurbliai nedirba esant įtampai, kai varikliai kaista.
- Reguliuojama įjungimo delsa 5–600 s – kompresorius paleidžiamas tik išsilyginus slėgiui, įranga neįsijunginėja nestabilaus tinklo metu.
- Skaitmeninis įtampos rodymas – iškart matyti, ar problema tinkle, ar namuose.
- Apsauga nuo perkaitimo – pasiekus 70 °C relės viduje apkrova atjungiama ir rodomas „Hot“.
- Paskutinio atjungimo atmintis – galima pažiūrėti, dėl kokios įtampos buvo atjungta, nustatymai nedingsta dingus elektrai.
- Darbas su generatoriumi – Auto dažnio režimas ir reguliuojamas atjungimo uždelsimas nestabiliam šaltiniui.
- Mygtukų blokavimas – nustatymų atsitiktinai nepakeis kiti asmenys.
Kur naudojama?
- Butų ir namų įvadai (po įvadiniu automatiniu jungikliu)
- Dujinių ir kieto kuro katilų, šilumos siurblių elektronika
- Šaldytuvai, šaldikliai, kondicionieriai
- Sodybos ir namai su silpnu ar ilgu oro linijos tinklu
- Nuomojami būstai ir objektai be nuolatinės priežiūros
- Biurai, serverių ir apsaugos sistemų maitinimas
- Generatoriaus maitinamos grupės
Naudojimas pagal poreikį
Namo ar buto savininkui.
Vienu prietaisu apsaugo visą techniką nuo nutrūkusio nulio ir įtampos šuolių.Elektrikui.
Paprastas montavimas po įvadiniu automatiniu jungikliu, ribos ir delsa nustatomos mygtukais per kelias minutes.Sodybos savininkui.
Silpname tinkle ekrane matyti realią įtampą, o įranga neįsijunginėja be reikalo.Praktinis panaudojimas
Name trifazis įvadas, o vienfazė įranga paskirstyta tarp fazių. Jei skyde perdega nulio kontaktas, vienoje fazėje įtampa pakyla iki 300–380 V. VP-32A G3W atjungia apkrovą, kol neperdegė katilo valdiklis ir maitinimo šaltiniai, o grąžinus nulį įranga įjungiama po nustatytos delsos. Trifaziame name tokia relė montuojama kiekvienai fazei, kuria maitinama vienfazė įranga, arba vietoje jų – trifazė įtampos relė.Pliusai
- Visa apkrova per relę – nereikia papildomo kontaktoriaus
- Greitas atjungimas viršijus viršutinę ribą
- Reguliuojamos ribos ir įjungimo delsa
- Skaitmeninis įtampos ekranas
- Kompaktiškas DIN korpusas
- Vidinė apsauga nuo perkaitimo
- Gamintojo garantija 5 m.
Minusai / ribojimai
- Neapsaugo nuo žaibo ir trumpų viršįtampių – reikia SPD
- Nepakeičia automatinio jungiklio ir nuotėkio relės (RCD)
- Vienfazė – trifaziame name reikia relės kiekvienai fazei arba trifazės relės
- IP20 – tik sausame skyde
- Nematuoja srovės – apkrovai riboti rinkitės VA seriją
Saugos ir montavimo pastabos
- Montuokite tik atjungę įvadą ir patikrinę, kad nėra įtampos; darbus atlieka kvalifikuotas elektrikas.
- Prieš relę turi būti automatinis jungiklis, kurio vardinė srovė ne didesnė už relės vardinę srovę.
- Daugiagysliams laidams naudokite antgalius, gnybtus priveržkite gamintojo nurodytu momentu.
- Nesukeiskite fazės ir nulio – kitaip atjungus relę fazė liks prijungta prie įrangos.
- Viršįtampių ribotuvą (SPD) montuokite prieš relę, arčiau įvado.
- Nemontuokite drėgnoje, vibruojančioje ar sprogioje aplinkoje.
Greitas pasirinkimo gidas
1F | 230 V32 A | maks. 40 AU> 210–270 VU< 120–200 Vdelsa 5–600 sTinka, kai reikia:- apsaugoti butą, namą ar grupę nuo nutrūkusio nulio
- saugoti katilą, šaldytuvą, šilumos siurblį
- matyti tinklo įtampą skyde
Patikrinkite prieš naudojimą:- įvadinio automatinio jungiklio srovė ≤ 32 A
- ar yra viršįtampių ribotuvas (SPD)
- kompresoriams nustatyti delsą ≥ 300 s
Svarbus priminimas: įtampos relė nepakeičia viršįtampių ribotuvo, automatinio jungiklio ir nuotėkio relės – kiekvienas saugo nuo kitokio pavojaus.DUK
Ar relė apsaugo nuo žaibo?
Ne – žaibo impulsas trunka mikrosekundes, nuo jo saugo viršįtampių ribotuvas (SPD).Kokią relę rinktis pagal automatinį jungiklį?
Relės vardinė srovė turi būti ne mažesnė už prieš ją esančio automatinio jungiklio srovę – VP-32A G3W tinka su automatu iki 32 A.Kokią įjungimo delsą nustatyti?
Šaldytuvams ir kompresoriams – ne mažiau kaip 300 s, apšvietimui ir elektronikai užtenka 15–30 s.Kodėl relė dažnai atjungia?
Tikriausiai per siauros ribos silpname tinkle – pirmiau išmatuokite tinklo įtampą ir tik tada koreguokite ribas.Ar galima montuoti trifaziame name?
Taip – vienfazė relė montuojama kiekvienai fazei, kuria maitinama saugoma įranga.Ar relė pakeičia nuotėkio relę?
Ne – žmones nuo elektros smūgio saugo tik nuotėkio relė (RCD).Vienfazė įtampos relė | 1F | 32 A (maks. 40 A) | U> 210–270 V | U< 120–200 V | baltas ekranas | DIN | DigiTOP | VP-32A G3W
Vienfazė įtampos relė DigiTOP VP-32A G3W – apsauga nuo nutrūkusio nulio, per aukštos ir per žemos įtampos butui, namui ar atskirai grupei su skaitmeniniu įtampos ekranu.
Publikuota: 2026-11-13 · Duomenys sutikrinti su gamintojo instrukcija: 2026-11-13
Iliustracinis vaizdas gali būti sukurtas naudojant DI. Prekės išvaizda gali nežymiai skirtis nuo pavaizduotos. Vadovaukitės technine specifikacija.CE ženklinimas – ką tai reiškia pirkėjui?
CE ženklas reiškia, kad gamintojas deklaruoja, jog gaminys atitinka jam taikomus Europos Sąjungos saugos, sveikatos, aplinkosaugos ir techninius reikalavimus.
Paprastai tariant:
CE ženklinimas parodo, kad produktas gali būti teisėtai parduodamas ir naudojamas Europos Sąjungos rinkoje, jeigu jis naudojamas pagal gamintojo nurodytą paskirtį.Ką užtikrina CE ženklinimas?
- Saugumą – gaminys turi būti saugus naudoti pagal paskirtį.
- Atitiktį ES reikalavimams – produktas turi atitikti jam taikomus teisės aktus ir standartus.
- Elektromagnetinį suderinamumą – elektros įrenginys neturi trikdyti kitų prietaisų veikimo.
- Aplinkosaugos reikalavimus – gaminys turi atitikti taikomus medžiagų naudojimo reikalavimus, pvz., RoHS.
- Tinkamumą ES rinkai – produktas gali būti tiekiamas ir naudojamas Europos Sąjungos šalyse.
Ką tai reiškia jums?
Pirkdami CE ženklu pažymėtą gaminį, gaunate produktą, kuris pagal gamintojo deklaraciją atitinka Europos Sąjungoje taikomus saugos ir techninius reikalavimus.Svarbu žinoti
CE ženklas nėra atskiras kokybės sertifikatas. Tai gamintojo deklaracija, kad gaminys atitinka jam taikomus ES reikalavimus.
Galutinė atitiktis vertinama pagal gamintojo ES atitikties deklaraciją, techninę dokumentaciją ir gaminio ženklinimą.
Pirkėjui naudinga, nes:
- produktas atitinka jam taikomus ES normatyvus;
- gaminys tinkamas naudoti pagal nurodytą paskirtį;
- mažesnė neatitikties ar nesaugaus naudojimo rizika;
- tinka buitiniam, komerciniam ar pramoniniam naudojimui, jei tai numatyta gamintojo dokumentacijoje.
Trumpai
CE ženklinimas padeda pirkėjui suprasti, kad gaminys yra skirtas ES rinkai ir pagal gamintojo deklaraciją atitinka būtinus saugos, techninius bei aplinkosaugos reikalavimus.
