  • Nauja prekė   Modulinė srovės nuotėkio relė | 2P | 16A | 0,3A | AC tipas | DIN | ECO FPR-AC | Promfactor Baltic | FPR2016300AC

    Modulinė srovės nuotėkio relė | 2P | 16A | 0,3A | AC tipas | DIN | ECO FPR-AC | Promfactor Baltic | FPR2016300AC

    Kodas: FPR2016300AC
    Pasiteirauti apie prekę
    Kaina 16.15 € su PVM
    ( 13.35 € be PVM )

    Promfactor Baltic FPR2016300AC – srovės nuotėkio relė FPR-AC 2P 16 A, 300 mA, AC tipas, elektromechaninė, ≤0,1 s; priešgaisrinei apsaugai DIN skyde.

  • Prekės aprašymas

    Modulinė srovės nuotėkio relė | 2P | 16A | 0,3A | AC tipas | DIN | ECO FPR-AC | Promfactor Baltic | FPR2016300AC

    FPR2016300AC – Promfactor Baltic FPR-AC serijos modulinė srovės nuotėkio relė (RCCB): 2P, vardinė srovė 16 A, nuotėkio srovė 300 mA, AC tipas, elektromechaninė. Skirta vienfazėms ~230 V grandinėms (fazė + neutralė); naudojama priešgaisrinei apsaugai – įvadams, ilgoms linijoms ir grupėms, kur jau yra 30 mA apsauga žemiau. Relė neapsaugo nuo perkrovos ir trumpojo jungimo – tam prieš ją ar po ja montuojamas automatinis jungiklis.

    Pagrindinė mintis:
    FPR2016300AC nuolat lygina į grandinę įtekančią ir iš jos grįžtančią srovę: kai skirtumas pasiekia 300 mA, relė atjungia visus 2 polius. AC tipo nuotėkio apsauga reaguoja į kintamąsias sinusines nuotėkio sroves. Vardinė 16 A srovė nurodo, kokią darbo srovę relė gali praleisti per savo kontaktus.
    Vardinė srovė
    16 A
    Nuotėkio srovė
    300 mA (0,3 A)
    Tipas
    AC, elektromechaninė
    Poliai / įtampa
    2P, ~230/400 V, 50/60 Hz

    Veikimo principas

    Relė užspaudžiama ant 35 mm DIN bėgelio; fazė ir neutralė prijungiamos prie pažymėtų gnybtų (iki 25 mm², užveržimo momentas 3,5 Nm). Visa po rele esančių grupių neutralė turi eiti tik per šią relę, o prieš relę ar po ja montuojamas automatinis jungiklis, kurio srovė neviršija 16 A.

    Diferencialinis transformatorius matuoja visų polių srovių sumą. Kol izoliacija tvarkinga, suma lygi nuliui; atsiradus nuotėkiui į žemę per žmogų ar pažeistą izoliaciją, antrinėje apvijoje indukuojamas signalas, ir pasiekus 300 mA elektromechaninis atkabiklis per ≤0,1 s atjungia relę. Elektromechaninės relės veikimas nepriklauso nuo tinklo įtampos.

    Rezultatas – vienfazė grupė ar grupių blokas iki 16 A turi nuotėkio apsaugą, o mygtuku „T“ galima periodiškai patikrinti relės veikimą. Relė dirba kartu su automatiniais jungikliais, kurie saugo kabelius nuo perkrovos ir trumpojo jungimo.

    Kuo naudingas FPR2016300AC?
    Viena 2P relė gali apsaugoti kelias grupes su atskirais automatiniais jungikliais, todėl skydas surenkamas ekonomiškiau nei su RCBO kiekvienai grupei; FPR-AC serijoje yra 2P ir 4P relės su 30, 100 ir 300 mA jautrumu.

    Techninės specifikacijos

    Prekės tipas Modulinė srovės nuotėkio relė (RCCB)
    Gamintojas / kodas Promfactor Baltic / FPR2016300AC
    Serija FPR-AC (2P, 4P; 30 / 100 / 300 mA)
    Polių skaičius 2P (1P+N)
    Vardinė srovė (In) 16 A
    Vardinė nuotėkio srovė (IΔn) 300 mA (0,3 A)
    Nuotėkio apsaugos tipas AC
    Diferencialinės apsaugos tipas Elektromechaninis
    Vardinė įtampa (Un) ~230/400 V
    Dažnis 50/60 Hz
    Izoliacijos įtampa (Ui) 500 V
    Impulsinė įtampa (Uimp) 4000 V
    Trumpojo jungimo srovė (gamintojo nurodyta kaip Icu) 10 000 A
    Momentinio išsijungimo trukmė ≤0,1 s
    Atsparumas elektrinis / mechaninis 4000 / 20 000 ciklų
    Gnybtai kabeliui iki 25 mm²; užveržimo momentas 3,5 Nm
    Montavimas 35 mm DIN bėgelis
    Apsaugos laipsnis IP20
    Darbo temperatūra -25…+55 °C
    Laikymo temperatūra -25…+70 °C

    Pagrindinės funkcijos

    • Nuotėkio apsauga 300 mA – priešgaisrinė apsauga – atjungia grandinę, kai nuotėkis per pažeistą izoliaciją gali sukelti gaisrą.
    • AC tipas – atpažįsta kintamąsias sinusines nuotėkio sroves – tinka šildymui, apšvietimui ir įprastiems lizdams be galingos elektronikos.
    • Elektromechaninis atkabiklis – veikimas nepriklauso nuo tinklo įtampos – relė suveikia ir nutrūkus neutralei ar sumažėjus įtampai.
    • Visų 2 polių atjungimas – nuotėkio atveju atjungiamos fazė ir neutralė.
    • Testo mygtukas „T“ – periodiškai patikrinamas relės veikimas be matavimo prietaiso.
    • Greitas suveikimas – momentinio išsijungimo trukmė ≤0,1 s.
    • Platus temperatūros diapazonas – -25…+55 °C – tinka ir nešildomiems skydams.

    Kur naudojamas?

    • Pastato ar buto įvadas – priešgaisrinė apsauga prieš grupines 30 mA reles
    • Pagalbinių skydų ir paskirstymo dėžučių maitinimo linijos
    • Ilgos maitinimo linijos į ūkinius pastatus, garažus, sandėlius
    • Medinių pastatų, palėpių ir šieno sandėlių elektros instaliacija
    • Lauko apšvietimo ir reklamos stendų linijos
    • Gamybos ir sandėlių patalpų grupės su didesnėmis foninėmis nuotėkio srovėmis

    Naudojimas pagal poreikį

    Ūkinių pastatų elektrikui.
    16 A, 300 mA 2P relė tinka nedidelio sandėlio ar garažo vienfazei linijai (apie 3,7 kW) kaip priešgaisrinė apsauga.
    Skydų surinkėjui.
    Viena 2P 16 A relė gali aptarnauti kelias grupes su atskirais automatiniais jungikliais, jei jų suminė darbo srovė neviršija 16 A.
    Medinių pastatų instaliacijos montuotojui.
    300 mA AC tipo relė įvade mažina gaisro riziką medinėse konstrukcijose, o grupėms paliekamos 30 mA relės.

    Praktinis panaudojimas

    Jeigu vienfazė linija ar grupių blokas apkrautas iki maždaug 3,7 kW (16 A, 230 V) ir prieš relę sumontuotas ne didesnis kaip 16 A automatinis jungiklis, tada FPR2016300AC per ≤0,1 s atjungs fazę ir neutralę, kai nuotėkis į žemę pasieks 300 mA.

    Pritaikymo gidas: kaip naudojamas praktikoje

    FPR2016300AC pritaikomas skirtingiems objektams – keičiasi tik kas jungiama po rele:

    Objektas Kas prijungiama Rezultatas Montuotojo pastaba
    Pastato įvadas Visas skydas po apskaitos, iki 16 A Priešgaisrinė apsauga visai instaliacijai Grupėms po ja – 30 mA RCD ar RCBO; derinkite selektyvumą
    Ūkinis pastatas Maitinimo linija į sandėlį ar garažą Linijos izoliacijos gedimai atjungiami Lizdų grupes pastate saugokite 30 mA
    Pagalbinis skydas Skydo įvadas Skydas apsaugotas viena rele Automatinio jungiklio srovė ≤ 16 A
    Lauko teritorija Lauko apšvietimas ar stendai Mažiau netikrų suveikimų nei su 30 mA Lauko lizdams naudokite 30 mA

    Kaip parinkti FPR-AC srovės nuotėkio relę

    Poliai, srovė, IΔn Rekomenduojamas modelis
    2P, 16 A, 30 mA FPR2016030AC (FPR-AC 2P 16A 0,03A AC tipas)
    2P, 20 A, 30 mA FPR2020030AC (FPR-AC 2P 20A 0,03A AC tipas)
    2P, 25 A, 30 mA FPR2025030AC (FPR-AC 2P 25A 0,03A AC tipas)
    2P, 32 A, 30 mA FPR2032030AC (FPR-AC 2P 32A 0,03A AC tipas)
    2P, 40 A, 30 mA FPR2040030AC (FPR-AC 2P 40A 0,03A AC tipas)
    2P, 63 A, 30 mA FPR2063030AC (FPR-AC 2P 63A 0,03A AC tipas)
    2P, 16 A, 100 mA FPR2016100AC (FPR-AC 2P 16A 0,1A AC tipas)
    2P, 25 A, 100 mA FPR2025100AC (FPR-AC 2P 25A 0,1A AC tipas)
    2P, 32 A, 100 mA FPR2032100AC (FPR-AC 2P 32A 0,1A AC tipas)
    2P, 40 A, 100 mA FPR2040100AC (FPR-AC 2P 40A 0,1A AC tipas)
    2P, 63 A, 100 mA FPR2063100AC (FPR-AC 2P 63A 0,1A AC tipas)
    2P, 100 A, 100 mA FPR2100100AC (FPR-AC 2P 100A 0,1A AC tipas)
    2P, 16 A, 300 mA FPR2016300AC (FPR-AC 2P 16A 0,3A AC tipas) ← šis modelis
    2P, 25 A, 300 mA FPR2025300AC (FPR-AC 2P 25A 0,3A AC tipas)
    2P, 32 A, 300 mA FPR2032300AC (FPR-AC 2P 32A 0,3A AC tipas)
    2P, 40 A, 300 mA FPR2040300AC (FPR-AC 2P 40A 0,3A AC tipas)
    2P, 63 A, 300 mA FPR2063300AC (FPR-AC 2P 63A 0,3A AC tipas)
    2P, 100 A, 300 mA FPR2100300AC (FPR-AC 2P 100A 0,3A AC tipas)
    4P, 16 A, 30 mA FPR4016030AC (FPR-AC 4P 16A 0,03A AC tipas)
    4P, 20 A, 30 mA FPR4020030AC (FPR-AC 4P 20A 0,03A AC tipas)
    4P, 25 A, 30 mA FPR4025030AC (FPR-AC 4P 25A 0,03A AC tipas)
    4P, 32 A, 30 mA FPR4032030AC (FPR-AC 4P 32A 0,03A AC tipas)
    4P, 40 A, 30 mA FPR4040030AC (FPR-AC 4P 40A 0,03A AC tipas)
    4P, 63 A, 30 mA FPR4063030AC (FPR-AC 4P 63A 0,03A AC tipas)
    4P, 16 A, 100 mA FPR4016100AC (FPR-AC 4P 16A 0,1A AC tipas)
    4P, 25 A, 100 mA FPR4025100AC (FPR-AC 4P 25A 0,1A AC tipas)
    4P, 32 A, 100 mA FPR4032100AC (FPR-AC 4P 32A 0,1A AC tipas)
    4P, 40 A, 100 mA FPR4040100AC (FPR-AC 4P 40A 0,1A AC tipas)
    4P, 63 A, 100 mA FPR4063100AC (FPR-AC 4P 63A 0,1A AC tipas)
    4P, 100 A, 100 mA FPR4100100AC (FPR-AC 4P 100A 0,1A AC tipas)
    4P, 63 A, 300 mA FPR4063300AC (FPR-AC 4P 63A 0,3A AC tipas)
    4P, 100 A, 300 mA FPR4100300AC (FPR-AC 4P 100A 0,3A AC tipas)
    Taisyklė: relės vardinė srovė turi būti ne mažesnė nei prieš ją ar po ja esančio automatinio jungiklio srovė; 2P – vienfazėms grandinėms, 4P – trifazėms su neutrale. 30 mA – papildomai žmonių apsaugai (lizdai, vonios, lauko grupės), 100 mA – izoliacijos ir priešgaisrinei apsaugai, kai 30 mA sukeltų netikrus suveikimus, 300 mA – įvadams ir priešgaisrinei apsaugai. AC tipas – paprastai varžinei apkrovai; grupėms su elektronika rinkitės FPR-A.
    Kada rinktis kitą sprendimą: kitos tos pačios jautrumo srovės – FPR2025300AC, FPR2032300AC, FPR2040300AC; 30 mA žmonių apsaugai – FPR2016030AC; A tipo versija – FPR-A; kai kiekvienai grupei reikia atskiros apsaugos – automatiniai jungikliai su srovės nuotėkio rele FAP10-A (2P) ar FAP1-A (4P).

    Pliusai

    • Nuotėkio apsauga 300 mA, momentinis išsijungimas ≤0,1 s
    • Elektromechaninė – veikia nepriklausomai nuo tinklo įtampos
    • 2P, vardinė srovė 16 A – viena relė kelioms grupėms
    • Atsparumas 4000 / 20 000 ciklų (elektrinis / mechaninis)
    • Darbo temperatūra -25…+55 °C
    • Gnybtai iki 25 mm²

    Minusai / ribojimai

    • Neapsaugo nuo perkrovos ir trumpojo jungimo – būtinas automatinis jungiklis (pvz., ECO FB1-63)
    • IP20 – montuojama tik uždarame skyde ar dėžutėje
    • 300 mA nėra papildoma žmonių apsauga – lizdų, vonios ir lauko grupėms reikia 30 mA (pvz., FPR2016030AC)
    • AC tipas nepritaikytas pulsuojančioms nuolatinėms nuotėkio srovėms – grupėms su elektronika rinkitės FPR-A
    • Viena relė kelioms grupėms – nuotėkis vienoje grupėje atjungia visas grupes po rele

    Saugos ir montavimo pastabos

    • Montuoja ir jungia tik kvalifikuotas elektrikas, atjungus ir patikrinus, kad nėra įtampos.
    • Prieš relę ar po ja sumontuokite automatinį jungiklį, kurio srovė neviršija 16 A.
    • Neutralę po rele junkite tik prie šios relės grupių – ją sujungus su kitomis grupėmis relė suveiks be priežasties.
    • Relės trumpojo jungimo atsparumas užtikrinamas tik su prieš ją esančia apsauga; laikykitės gamintojo duomenų.
    • Po montavimo ir periodiškai patikrinkite veikimą mygtuku „T“; montuokite tik uždarame skyde (IP20).

    Greitas pasirinkimo gidas

    2P
    16 A
    300 mA
    AC tipas
    RCCB
    DIN
    FPR-AC
    Tinka, kai reikia:
    • apsaugoti vienfazę grupę ar grupių bloką iki 16 A nuo nuotėkio srovių;
    • įrengti priešgaisrinę apsaugą įvade ar pagalbinio skydo linijoje;
    • derinti su automatiniais jungikliais, kurie saugo kabelius nuo perkrovos.
    Patikrinkite prieš naudojimą:
    • ar prieš relę ar po ja esančio automatinio jungiklio srovė neviršija 16 A;
    • ar 300 mA jautrumas atitinka paskirtį (žmonių ar priešgaisrinė apsauga);
    • ar grupėje nėra įrangos, kuriai reikia A ar B tipo apsaugos;
    Svarbus priminimas: FPR2016300AC saugo tik nuo nuotėkio srovių – grandinę nuo perkrovos ir trumpojo jungimo turi saugoti automatinis jungiklis ne didesnis kaip 16 A.

    DUK

    Ar FPR2016300AC apsaugo nuo trumpojo jungimo?
    Ne, FPR2016300AC reaguoja tik į nuotėkio sroves, todėl kartu reikia automatinio jungiklio iki 16 A.
    Kokiai apsaugai skirta 300 mA relė?
    300 mA relė skirta priešgaisrinei apsaugai įvaduose ir ilgose linijose.
    Ką reiškia AC tipas?
    AC tipo nuotėkio apsauga reaguoja į kintamąsias sinusines nuotėkio sroves, bet nepritaikyta pulsuojančioms nuolatinėms srovėms.
    Per kiek laiko relė suveikia?
    Momentinio išsijungimo trukmė yra ≤0,1 s.
    Ar relė veikia nutrūkus neutralei?
    Taip, elektromechaninės relės suveikimas nepriklauso nuo tinklo įtampos.
    Kokioje temperatūroje relė veikia?
    Darbo temperatūra yra -25…+55 °C, laikymo – -25…+70 °C.

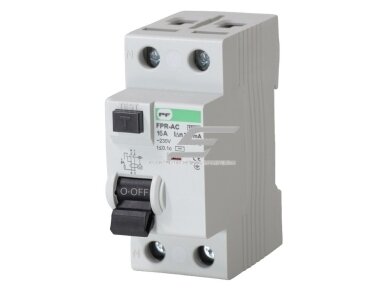

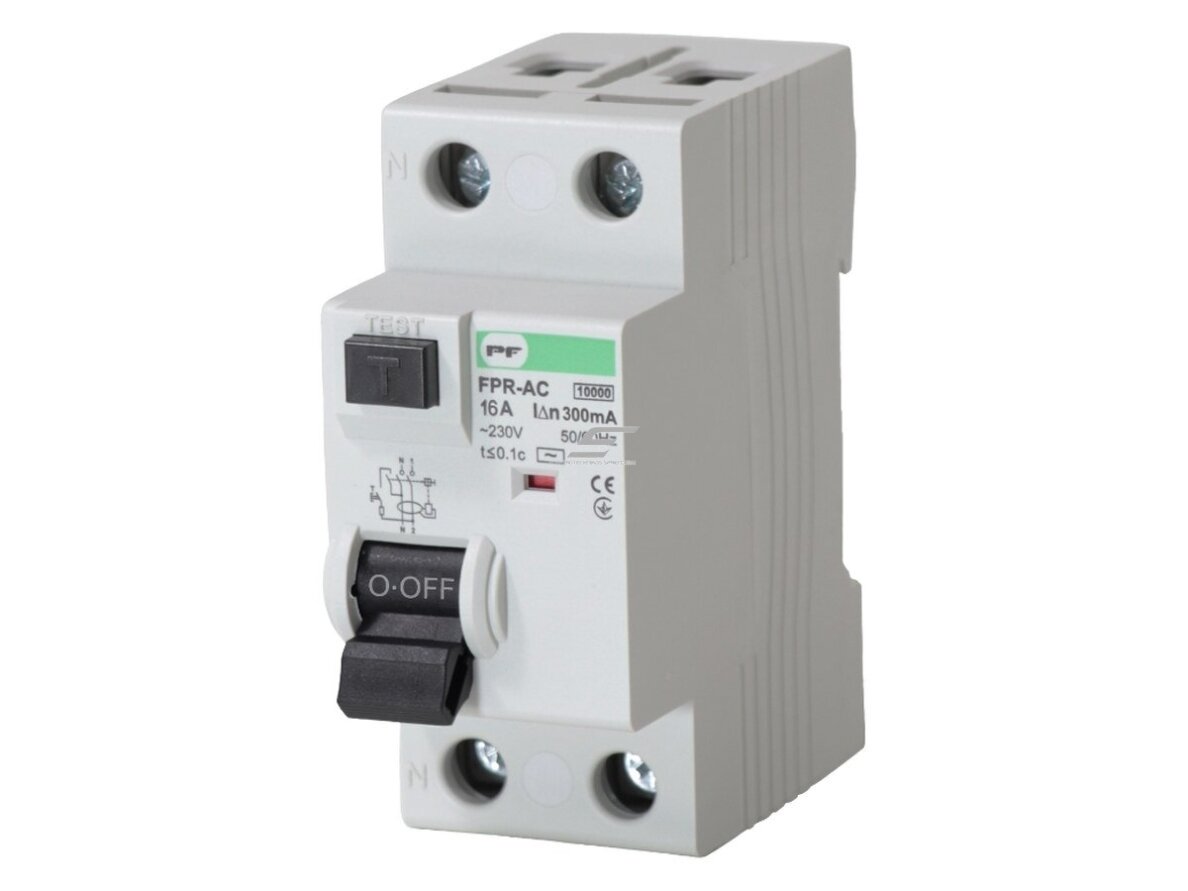

    Modulinė srovės nuotėkio relė | 2P | 16A | 0,3A | AC tipas | DIN | ECO FPR-AC | Promfactor Baltic | FPR2016300AC

    Promfactor Baltic FPR2016300AC – modulinė srovės nuotėkio relė FPR-AC 2P 16 A 300 mA AC tipas, elektromechaninė, DIN bėgeliui – vienfazių grandinių apsaugai nuo nuotėkio srovių, gaisro rizikos ir izoliacijos pažeidimų.

    Iliustracinis vaizdas gali būti sukurtas naudojant DI. Prekės išvaizda gali nežymiai skirtis nuo pavaizduotos. Vadovaukitės technine specifikacija.
