  • Nauja prekė   Modulinė srovės nuotėkio relė | 2P | 32A | 0,1A | AC tipas | DIN | ECO FPR-AC | Promfactor Baltic | FPR2032100AC

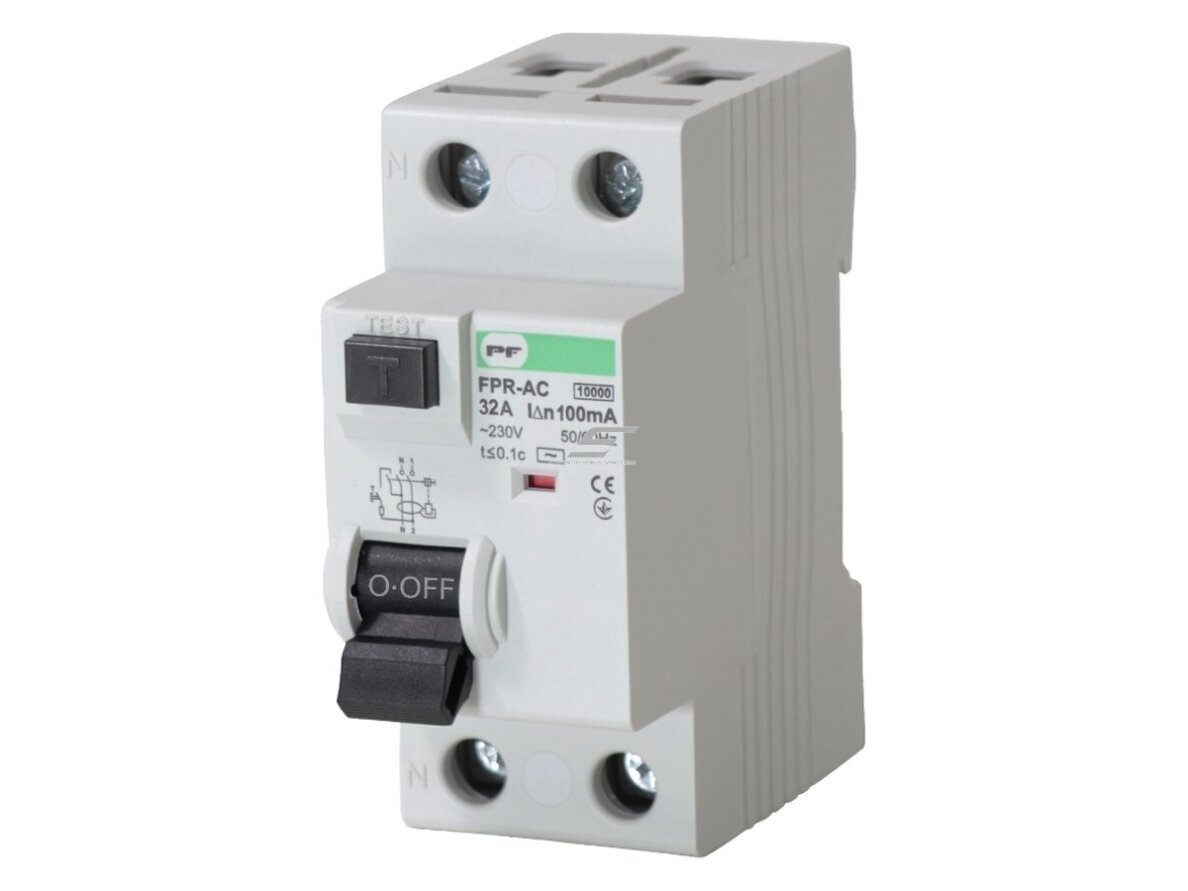

    Modulinė srovės nuotėkio relė | 2P | 32A | 0,1A | AC tipas | DIN | ECO FPR-AC | Promfactor Baltic | FPR2032100AC

    Kodas: FPR2032100AC
    Pasiteirauti apie prekę
    Kaina 13.31 € su PVM
    ( 11.00 € be PVM )

    Promfactor Baltic FPR2032100AC – srovės nuotėkio relė FPR-AC 2P 32 A, 100 mA, AC tipas, elektromechaninė, ≤0,1 s; nuotėkio apsaugai DIN skyde.

  • Prekės aprašymas

    Modulinė srovės nuotėkio relė | 2P | 32A | 0,1A | AC tipas | DIN | ECO FPR-AC | Promfactor Baltic | FPR2032100AC

    FPR2032100AC – Promfactor Baltic FPR-AC serijos modulinė srovės nuotėkio relė (RCCB): 2P, vardinė srovė 32 A, nuotėkio srovė 100 mA, AC tipas, elektromechaninė. Skirta vienfazėms ~230 V grandinėms (fazė + neutralė); naudojama apsaugai nuo izoliacijos pažeidimų ir nuotėkio srovių sukeliamo gaisro, kai 30 mA jautrumas nebūtinas. Relė neapsaugo nuo perkrovos ir trumpojo jungimo – tam prieš ją ar po ja montuojamas automatinis jungiklis.

    Pagrindinė mintis:
    FPR2032100AC nuolat lygina į grandinę įtekančią ir iš jos grįžtančią srovę: kai skirtumas pasiekia 100 mA, relė atjungia visus 2 polius. AC tipo nuotėkio apsauga reaguoja į kintamąsias sinusines nuotėkio sroves. Vardinė 32 A srovė nurodo, kokią darbo srovę relė gali praleisti per savo kontaktus.
    Vardinė srovė
    32 A
    Nuotėkio srovė
    100 mA (0,1 A)
    Tipas
    AC, elektromechaninė
    Poliai / įtampa
    2P, ~230/400 V, 50/60 Hz

    Veikimo principas

    Relė užspaudžiama ant 35 mm DIN bėgelio; fazė ir neutralė prijungiamos prie pažymėtų gnybtų (iki 25 mm², užveržimo momentas 3,5 Nm). Visa po rele esančių grupių neutralė turi eiti tik per šią relę, o prieš relę ar po ja montuojamas automatinis jungiklis, kurio srovė neviršija 32 A.

    Diferencialinis transformatorius matuoja visų polių srovių sumą. Kol izoliacija tvarkinga, suma lygi nuliui; atsiradus nuotėkiui į žemę per žmogų ar pažeistą izoliaciją, antrinėje apvijoje indukuojamas signalas, ir pasiekus 100 mA elektromechaninis atkabiklis per ≤0,1 s atjungia relę. Elektromechaninės relės veikimas nepriklauso nuo tinklo įtampos.

    Rezultatas – vienfazė grupė ar grupių blokas iki 32 A turi nuotėkio apsaugą, o mygtuku „T“ galima periodiškai patikrinti relės veikimą. Relė dirba kartu su automatiniais jungikliais, kurie saugo kabelius nuo perkrovos ir trumpojo jungimo.

    Kuo naudingas FPR2032100AC?
    Viena 2P relė gali apsaugoti kelias grupes su atskirais automatiniais jungikliais, todėl skydas surenkamas ekonomiškiau nei su RCBO kiekvienai grupei; FPR-AC serijoje yra 2P ir 4P relės su 30, 100 ir 300 mA jautrumu.

    Techninės specifikacijos

    Prekės tipas Modulinė srovės nuotėkio relė (RCCB)
    Gamintojas / kodas Promfactor Baltic / FPR2032100AC
    Serija FPR-AC (2P, 4P; 30 / 100 / 300 mA)
    Polių skaičius 2P (1P+N)
    Vardinė srovė (In) 32 A
    Vardinė nuotėkio srovė (IΔn) 100 mA (0,1 A)
    Nuotėkio apsaugos tipas AC
    Diferencialinės apsaugos tipas Elektromechaninis
    Vardinė įtampa (Un) ~230/400 V
    Dažnis 50/60 Hz
    Izoliacijos įtampa (Ui) 500 V
    Impulsinė įtampa (Uimp) 4000 V
    Trumpojo jungimo srovė (gamintojo nurodyta kaip Icu) 10 000 A
    Momentinio išsijungimo trukmė ≤0,1 s
    Atsparumas elektrinis / mechaninis 4000 / 20 000 ciklų
    Gnybtai kabeliui iki 25 mm²; užveržimo momentas 3,5 Nm
    Montavimas 35 mm DIN bėgelis
    Apsaugos laipsnis IP20
    Darbo temperatūra -25…+55 °C
    Laikymo temperatūra -25…+70 °C

    Pagrindinės funkcijos

    • Nuotėkio apsauga 100 mA – atjungia grandinę esant izoliacijos pažeidimui, kai 30 mA dėl foninių nuotėkių sukeltų netikrus suveikimus.
    • AC tipas – atpažįsta kintamąsias sinusines nuotėkio sroves – tinka šildymui, apšvietimui ir įprastiems lizdams be galingos elektronikos.
    • Elektromechaninis atkabiklis – veikimas nepriklauso nuo tinklo įtampos – relė suveikia ir nutrūkus neutralei ar sumažėjus įtampai.
    • Visų 2 polių atjungimas – nuotėkio atveju atjungiamos fazė ir neutralė.
    • Testo mygtukas „T“ – periodiškai patikrinamas relės veikimas be matavimo prietaiso.
    • Greitas suveikimas – momentinio išsijungimo trukmė ≤0,1 s.
    • Platus temperatūros diapazonas – -25…+55 °C – tinka ir nešildomiems skydams.

    Kur naudojamas?

    • Ūkinių pastatų, garažų ir sandėlių maitinimo linijos
    • Lauko apšvietimo grupės su ilgomis kabelių linijomis
    • Šildymo kabelių ir latakų tirpdymo sistemos (kai gamintojas leidžia 100 mA)
    • Pagalbinių skydelių įvadai
    • Biurų ir komercinių patalpų grupės su daug elektronikos
    • Objektai, kuriuose reikia selektyvumo su žemiau esančiomis 30 mA relėmis

    Naudojimas pagal poreikį

    Ūkinių pastatų elektrikui.
    32 A, 100 mA relė apsaugo vienfazę liniją į garažą ar sandėlį (apie 7,4 kW) nuo izoliacijos pažeidimų.
    Skydų surinkėjui.
    Viena 2P 32 A relė gali aptarnauti kelias grupes su atskirais automatiniais jungikliais, jei jų suminė darbo srovė neviršija 32 A.
    Biudžetinių objektų elektrikui.
    AC tipo 100 mA relė – paprastas sprendimas varžinei apkrovai, šildymui ir apšvietimui be galingos elektronikos.

    Praktinis panaudojimas

    Jeigu vienfazė linija ar grupių blokas apkrautas iki maždaug 7,4 kW (32 A, 230 V) ir prieš relę sumontuotas ne didesnis kaip 32 A automatinis jungiklis, tada FPR2032100AC per ≤0,1 s atjungs fazę ir neutralę, kai nuotėkis į žemę pasieks 100 mA.

    Pritaikymo gidas: kaip naudojamas praktikoje

    FPR2032100AC pritaikomas skirtingiems objektams – keičiasi tik kas jungiama po rele:

    Objektas Kas prijungiama Rezultatas Montuotojo pastaba
    Ūkinis pastatas Linija iki 32 A į garažą ar sandėlį Izoliacijos pažeidimai atjungiami Lizdų grupes papildomai saugokite 30 mA
    Lauko teritorija Lauko apšvietimo linija Foniniai nuotėkiai nesukelia suveikimų Šviestuvų linijas skaidykite pagal ilgį
    Pagalbinis skydas Skydo įvadas ar grupių blokas Viena relė kelioms grupėms Automatinio jungiklio srovė ≤ 32 A
    Biuras / komercinės patalpos Apšvietimo ar IT įrangos grupės Nuotėkio apsauga be dažnų netikrų atjungimų Žmonių apsaugai lizdams – 30 mA

    Kaip parinkti FPR-AC srovės nuotėkio relę

    Poliai, srovė, IΔn Rekomenduojamas modelis
    2P, 16 A, 30 mA FPR2016030AC (FPR-AC 2P 16A 0,03A AC tipas)
    2P, 20 A, 30 mA FPR2020030AC (FPR-AC 2P 20A 0,03A AC tipas)
    2P, 25 A, 30 mA FPR2025030AC (FPR-AC 2P 25A 0,03A AC tipas)
    2P, 32 A, 30 mA FPR2032030AC (FPR-AC 2P 32A 0,03A AC tipas)
    2P, 40 A, 30 mA FPR2040030AC (FPR-AC 2P 40A 0,03A AC tipas)
    2P, 63 A, 30 mA FPR2063030AC (FPR-AC 2P 63A 0,03A AC tipas)
    2P, 16 A, 100 mA FPR2016100AC (FPR-AC 2P 16A 0,1A AC tipas)
    2P, 25 A, 100 mA FPR2025100AC (FPR-AC 2P 25A 0,1A AC tipas)
    2P, 32 A, 100 mA FPR2032100AC (FPR-AC 2P 32A 0,1A AC tipas) ← šis modelis
    2P, 40 A, 100 mA FPR2040100AC (FPR-AC 2P 40A 0,1A AC tipas)
    2P, 63 A, 100 mA FPR2063100AC (FPR-AC 2P 63A 0,1A AC tipas)
    2P, 100 A, 100 mA FPR2100100AC (FPR-AC 2P 100A 0,1A AC tipas)
    2P, 16 A, 300 mA FPR2016300AC (FPR-AC 2P 16A 0,3A AC tipas)
    2P, 25 A, 300 mA FPR2025300AC (FPR-AC 2P 25A 0,3A AC tipas)
    2P, 32 A, 300 mA FPR2032300AC (FPR-AC 2P 32A 0,3A AC tipas)
    2P, 40 A, 300 mA FPR2040300AC (FPR-AC 2P 40A 0,3A AC tipas)
    2P, 63 A, 300 mA FPR2063300AC (FPR-AC 2P 63A 0,3A AC tipas)
    2P, 100 A, 300 mA FPR2100300AC (FPR-AC 2P 100A 0,3A AC tipas)
    4P, 16 A, 30 mA FPR4016030AC (FPR-AC 4P 16A 0,03A AC tipas)
    4P, 20 A, 30 mA FPR4020030AC (FPR-AC 4P 20A 0,03A AC tipas)
    4P, 25 A, 30 mA FPR4025030AC (FPR-AC 4P 25A 0,03A AC tipas)
    4P, 32 A, 30 mA FPR4032030AC (FPR-AC 4P 32A 0,03A AC tipas)
    4P, 40 A, 30 mA FPR4040030AC (FPR-AC 4P 40A 0,03A AC tipas)
    4P, 63 A, 30 mA FPR4063030AC (FPR-AC 4P 63A 0,03A AC tipas)
    4P, 16 A, 100 mA FPR4016100AC (FPR-AC 4P 16A 0,1A AC tipas)
    4P, 25 A, 100 mA FPR4025100AC (FPR-AC 4P 25A 0,1A AC tipas)
    4P, 32 A, 100 mA FPR4032100AC (FPR-AC 4P 32A 0,1A AC tipas)
    4P, 40 A, 100 mA FPR4040100AC (FPR-AC 4P 40A 0,1A AC tipas)
    4P, 63 A, 100 mA FPR4063100AC (FPR-AC 4P 63A 0,1A AC tipas)
    4P, 100 A, 100 mA FPR4100100AC (FPR-AC 4P 100A 0,1A AC tipas)
    4P, 63 A, 300 mA FPR4063300AC (FPR-AC 4P 63A 0,3A AC tipas)
    4P, 100 A, 300 mA FPR4100300AC (FPR-AC 4P 100A 0,3A AC tipas)
    Taisyklė: relės vardinė srovė turi būti ne mažesnė nei prieš ją ar po ja esančio automatinio jungiklio srovė; 2P – vienfazėms grandinėms, 4P – trifazėms su neutrale. 30 mA – papildomai žmonių apsaugai (lizdai, vonios, lauko grupės), 100 mA – izoliacijos ir priešgaisrinei apsaugai, kai 30 mA sukeltų netikrus suveikimus, 300 mA – įvadams ir priešgaisrinei apsaugai. AC tipas – paprastai varžinei apkrovai; grupėms su elektronika rinkitės FPR-A.
    Kada rinktis kitą sprendimą: kitos tos pačios jautrumo srovės – FPR2016100AC, FPR2025100AC, FPR2040100AC; 30 mA žmonių apsaugai – FPR2032030AC; A tipo versija – FPR-A; kai kiekvienai grupei reikia atskiros apsaugos – automatiniai jungikliai su srovės nuotėkio rele FAP10-A (2P) ar FAP1-A (4P).

    Pliusai

    • Nuotėkio apsauga 100 mA, momentinis išsijungimas ≤0,1 s
    • Elektromechaninė – veikia nepriklausomai nuo tinklo įtampos
    • 2P, vardinė srovė 32 A – viena relė kelioms grupėms
    • Atsparumas 4000 / 20 000 ciklų (elektrinis / mechaninis)
    • Darbo temperatūra -25…+55 °C
    • Gnybtai iki 25 mm²

    Minusai / ribojimai

    • Neapsaugo nuo perkrovos ir trumpojo jungimo – būtinas automatinis jungiklis (pvz., ECO FB1-63)
    • IP20 – montuojama tik uždarame skyde ar dėžutėje
    • 100 mA nėra papildoma žmonių apsauga – lizdų, vonios ir lauko grupėms reikia 30 mA (pvz., FPR2016030AC)
    • AC tipas nepritaikytas pulsuojančioms nuolatinėms nuotėkio srovėms – grupėms su elektronika rinkitės FPR-A
    • Viena relė kelioms grupėms – nuotėkis vienoje grupėje atjungia visas grupes po rele

    Saugos ir montavimo pastabos

    • Montuoja ir jungia tik kvalifikuotas elektrikas, atjungus ir patikrinus, kad nėra įtampos.
    • Prieš relę ar po ja sumontuokite automatinį jungiklį, kurio srovė neviršija 32 A.
    • Neutralę po rele junkite tik prie šios relės grupių – ją sujungus su kitomis grupėmis relė suveiks be priežasties.
    • Relės trumpojo jungimo atsparumas užtikrinamas tik su prieš ją esančia apsauga; laikykitės gamintojo duomenų.
    • Po montavimo ir periodiškai patikrinkite veikimą mygtuku „T“; montuokite tik uždarame skyde (IP20).

    Greitas pasirinkimo gidas

    2P
    32 A
    100 mA
    AC tipas
    RCCB
    DIN
    FPR-AC
    Tinka, kai reikia:
    • apsaugoti vienfazę grupę ar grupių bloką iki 32 A nuo nuotėkio srovių;
    • apsaugoti ilgas ar lauko linijas nuo izoliacijos pažeidimų be netikrų suveikimų;
    • derinti su automatiniais jungikliais, kurie saugo kabelius nuo perkrovos.
    Patikrinkite prieš naudojimą:
    • ar prieš relę ar po ja esančio automatinio jungiklio srovė neviršija 32 A;
    • ar 100 mA jautrumas atitinka paskirtį (žmonių ar priešgaisrinė apsauga);
    • ar grupėje nėra įrangos, kuriai reikia A ar B tipo apsaugos;
    Svarbus priminimas: FPR2032100AC saugo tik nuo nuotėkio srovių – grandinę nuo perkrovos ir trumpojo jungimo turi saugoti automatinis jungiklis ne didesnis kaip 32 A.

    DUK

    Ar FPR2032100AC apsaugo nuo trumpojo jungimo?
    Ne, FPR2032100AC reaguoja tik į nuotėkio sroves, todėl kartu reikia automatinio jungiklio iki 32 A.
    Kokiai apsaugai skirta 100 mA relė?
    100 mA relė skirta izoliacijos pažeidimų ir gaisro rizikos mažinimui, kai 30 mA jautrumas nebūtinas.
    Ką reiškia AC tipas?
    AC tipo nuotėkio apsauga reaguoja į kintamąsias sinusines nuotėkio sroves, bet nepritaikyta pulsuojančioms nuolatinėms srovėms.
    Per kiek laiko relė suveikia?
    Momentinio išsijungimo trukmė yra ≤0,1 s.
    Ar relė veikia nutrūkus neutralei?
    Taip, elektromechaninės relės suveikimas nepriklauso nuo tinklo įtampos.
    Kokioje temperatūroje relė veikia?
    Darbo temperatūra yra -25…+55 °C, laikymo – -25…+70 °C.

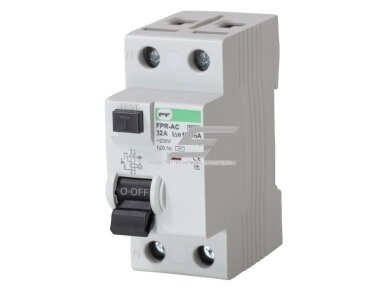

    Modulinė srovės nuotėkio relė | 2P | 32A | 0,1A | AC tipas | DIN | ECO FPR-AC | Promfactor Baltic | FPR2032100AC

    Promfactor Baltic FPR2032100AC – modulinė srovės nuotėkio relė FPR-AC 2P 32 A 100 mA AC tipas, elektromechaninė, DIN bėgeliui – vienfazių grandinių apsaugai nuo nuotėkio srovių, gaisro rizikos ir izoliacijos pažeidimų.

    Iliustracinis vaizdas gali būti sukurtas naudojant DI. Prekės išvaizda gali nežymiai skirtis nuo pavaizduotos. Vadovaukitės technine specifikacija.
