  • Nauja prekė   Modulinė srovės nuotėkio relė | 4P | 32A | 0,3A | A tipas | DIN | ECO FPR-A | Promfactor Baltic | FPR4032300A

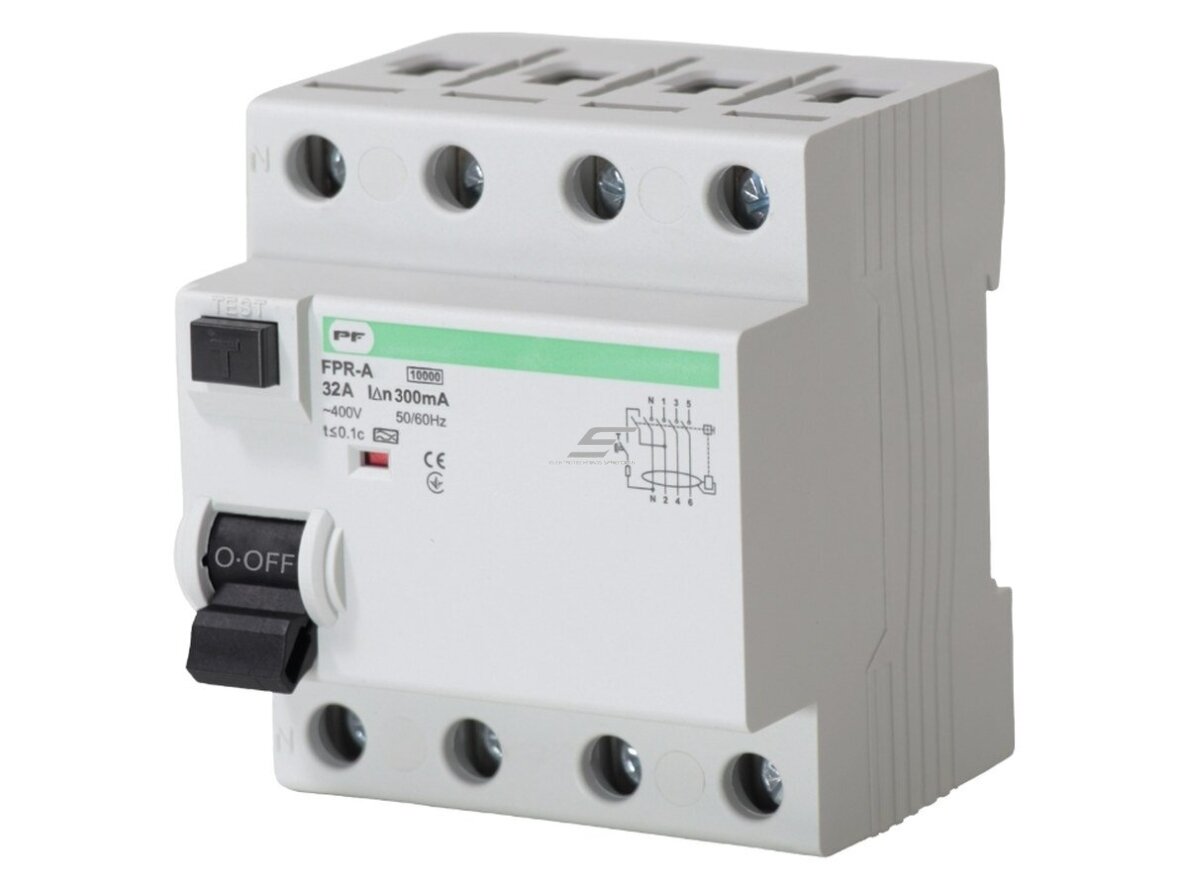

    Modulinė srovės nuotėkio relė | 4P | 32A | 0,3A | A tipas | DIN | ECO FPR-A | Promfactor Baltic | FPR4032300A

    Kodas: FPR4032300A
    Pasiteirauti apie prekę
    Kaina 26.04 € su PVM
    ( 21.52 € be PVM )

    Promfactor Baltic FPR4032300A – srovės nuotėkio relė FPR-A 4P 32 A, 300 mA, A tipas, elektromechaninė, ≤0,1 s; priešgaisrinei apsaugai DIN skyde.

  • Prekės aprašymas

    Modulinė srovės nuotėkio relė | 4P | 32A | 0,3A | A tipas | DIN | ECO FPR-A | Promfactor Baltic | FPR4032300A

    FPR4032300A – Promfactor Baltic FPR-A serijos modulinė srovės nuotėkio relė (RCCB): 4P, vardinė srovė 32 A, nuotėkio srovė 300 mA, A tipas, elektromechaninė. Skirta trifazėms 230/400 V grandinėms su neutrale; naudojama priešgaisrinei apsaugai – įvadams, ilgoms linijoms ir grupėms, kur jau yra 30 mA apsauga žemiau. Relė neapsaugo nuo perkrovos ir trumpojo jungimo – tam prieš ją ar po ja montuojamas automatinis jungiklis.

    Pagrindinė mintis:
    FPR4032300A nuolat lygina į grandinę įtekančią ir iš jos grįžtančią srovę: kai skirtumas pasiekia 300 mA, relė atjungia visus 4 polius. A tipo nuotėkio apsauga reaguoja į kintamąsias sinusines ir pulsuojančias nuolatines nuotėkio sroves. Vardinė 32 A srovė nurodo, kokią darbo srovę relė gali praleisti per savo kontaktus.
    Vardinė srovė
    32 A
    Nuotėkio srovė
    300 mA (0,3 A)
    Tipas
    A, elektromechaninė
    Poliai / įtampa
    4P, ~230/400 V, 50/60 Hz

    Veikimo principas

    Relė užspaudžiama ant 35 mm DIN bėgelio; trys fazės ir neutralė prijungiamos per visus keturis polius (iki 25 mm², užveržimo momentas 3,5 Nm). Neutralė privalo eiti per relę, o grandinę nuo perkrovos saugo automatinis jungiklis, kurio srovė neviršija 32 A.

    Diferencialinis transformatorius matuoja visų polių srovių sumą. Kol izoliacija tvarkinga, suma lygi nuliui; atsiradus nuotėkiui į žemę per žmogų ar pažeistą izoliaciją, antrinėje apvijoje indukuojamas signalas, ir pasiekus 300 mA elektromechaninis atkabiklis per ≤0,1 s atjungia relę. Elektromechaninės relės veikimas nepriklauso nuo tinklo įtampos.

    Rezultatas – trifazė grupė ar grupių blokas iki 32 A turi nuotėkio apsaugą, o mygtuku „T“ galima periodiškai patikrinti relės veikimą. Relė dirba kartu su automatiniais jungikliais, kurie saugo kabelius nuo perkrovos ir trumpojo jungimo.

    Kuo naudingas FPR4032300A?
    Viena 4P relė gali apsaugoti kelias grupes su atskirais automatiniais jungikliais, todėl skydas surenkamas ekonomiškiau nei su RCBO kiekvienai grupei; FPR-A serijoje yra 2P ir 4P relės su 30, 100 ir 300 mA jautrumu.

    Techninės specifikacijos

    Prekės tipas Modulinė srovės nuotėkio relė (RCCB)
    Gamintojas / kodas Promfactor Baltic / FPR4032300A
    Serija FPR-A (2P, 4P; 30 / 100 / 300 mA)
    Polių skaičius 4P (3P+N)
    Vardinė srovė (In) 32 A
    Vardinė nuotėkio srovė (IΔn) 300 mA (0,3 A)
    Nuotėkio apsaugos tipas A
    Diferencialinės apsaugos tipas Elektromechaninis
    Vardinė įtampa (Un) ~230/400 V
    Dažnis 50/60 Hz
    Izoliacijos įtampa (Ui) 500 V
    Impulsinė įtampa (Uimp) 4000 V
    Trumpojo jungimo srovė (gamintojo nurodyta kaip Icu) 10 000 A
    Momentinio išsijungimo trukmė ≤0,1 s
    Atsparumas elektrinis / mechaninis 4000 / 20 000 ciklų
    Gnybtai kabeliui iki 25 mm²; užveržimo momentas 3,5 Nm
    Montavimas 35 mm DIN bėgelis
    Apsaugos laipsnis IP20
    Darbo temperatūra -25…+55 °C
    Laikymo temperatūra -25…+70 °C

    Pagrindinės funkcijos

    • Nuotėkio apsauga 300 mA – priešgaisrinė apsauga – atjungia grandinę, kai nuotėkis per pažeistą izoliaciją gali sukelti gaisrą.
    • A tipas – atpažįsta kintamąsias ir pulsuojančias nuolatines nuotėkio sroves – tinka grupėms su elektronika, keitikliais ir LED maitinimo šaltiniais.
    • Elektromechaninis atkabiklis – veikimas nepriklauso nuo tinklo įtampos – relė suveikia ir nutrūkus neutralei ar sumažėjus įtampai.
    • Visų 4 polių atjungimas – nuotėkio atveju atjungiamos visos trys fazės ir neutralė.
    • Testo mygtukas „T“ – periodiškai patikrinamas relės veikimas be matavimo prietaiso.
    • Greitas suveikimas – momentinio išsijungimo trukmė ≤0,1 s.
    • Platus temperatūros diapazonas – -25…+55 °C – tinka ir nešildomiems skydams.

    Kur naudojamas?

    • Pastato ar buto įvadas – priešgaisrinė apsauga prieš grupines 30 mA reles
    • Pagalbinių skydų ir paskirstymo dėžučių maitinimo linijos
    • Ilgos maitinimo linijos į ūkinius pastatus, garažus, sandėlius
    • Medinių pastatų, palėpių ir šieno sandėlių elektros instaliacija
    • Trifazių staklių, kompresorių ir šilumos siurblių linijos
    • Trifazių CEE lizdų skydeliai dirbtuvėse ir ūkiuose

    Naudojimas pagal poreikį

    Ūkių ir sandėlių elektrikui.
    32 A, 300 mA A tipo 4P relė apsaugo trifazę liniją į ūkinį pastatą ar sandėlį (apie 22,2 kW) nuo gaisro pavojaus.
    Skydų surinkėjui.
    Viena 4P 32 A relė gali aptarnauti kelias grupes su atskirais automatiniais jungikliais, jei jų suminė darbo srovė neviršija 32 A.
    Inverterinės įrangos montuotojui.
    A tipas atpažįsta pulsuojančias nuolatines nuotėkio sroves, todėl 300 mA relė tinka grupėms su keitikliais ir LED maitinimo šaltiniais.

    Praktinis panaudojimas

    Jeigu trifazė linija ar grupių blokas apkrautas iki maždaug 22,2 kW (32 A, 400 V) ir prieš relę sumontuotas ne didesnis kaip 32 A automatinis jungiklis, tada FPR4032300A per ≤0,1 s atjungs visas fazes ir neutralę, kai nuotėkis į žemę pasieks 300 mA.

    Pritaikymo gidas: kaip naudojamas praktikoje

    FPR4032300A pritaikomas skirtingiems objektams – keičiasi tik kas jungiama po rele:

    Objektas Kas prijungiama Rezultatas Montuotojo pastaba
    Pastato įvadas Visas skydas po apskaitos, iki 32 A Priešgaisrinė apsauga visai instaliacijai Grupėms po ja – 30 mA RCD ar RCBO; derinkite selektyvumą
    Dirbtuvės / cechas Trifazė įranga iki ~22,2 kW Visos fazės ir N atjungiamos kartu N laidą būtinai junkite per relę
    Pagalbinis skydas Skydo įvadas Skydas apsaugotas viena rele Automatinio jungiklio srovė ≤ 32 A
    Lauko teritorija Lauko apšvietimas ar stendai Mažiau netikrų suveikimų nei su 30 mA Lauko lizdams naudokite 30 mA

    Kaip parinkti FPR-A srovės nuotėkio relę

    Poliai, srovė, IΔn Rekomenduojamas modelis
    2P, 10 A, 30 mA FPR2010030A (FPR-A 2P 10A 0,03A A tipas)
    2P, 16 A, 30 mA FPR2016030A (FPR-A 2P 16A 0,03A A tipas)
    2P, 25 A, 30 mA FPR2025030A (FPR-A 2P 25A 0,03A A tipas)
    2P, 40 A, 30 mA FPR2040030A (FPR-A 2P 40A 0,03A A tipas)
    2P, 63 A, 30 mA FPR2063030A (FPR-A 2P 63A 0,03A A tipas)
    4P, 25 A, 30 mA FPR4025030A (FPR-A 4P 25A 0,03A A tipas)
    4P, 40 A, 30 mA FPR4040030A (FPR-A 4P 40A 0,03A A tipas)
    4P, 63 A, 30 mA FPR4063030A (FPR-A 4P 63A 0,03A A tipas)
    4P, 16 A, 100 mA FPR4016100A (FPR-A 4P 16A 0,1A A tipas)
    4P, 25 A, 100 mA FPR4025100A (FPR-A 4P 25A 0,1A A tipas)
    4P, 32 A, 100 mA FPR4032100A (FPR-A 4P 32A 0,1A A tipas)
    4P, 40 A, 100 mA FPR4040100A (FPR-A 4P 40A 0,1A A tipas)
    4P, 63 A, 100 mA FPR4063100A (FPR-A 4P 63A 0,1A A tipas)
    4P, 100 A, 100 mA FPR4100100A (FPR-A 4P 100A 0,1A A tipas)
    4P, 16 A, 300 mA FPR4016300A (FPR-A 4P 16A 0,3A A tipas)
    4P, 25 A, 300 mA FPR4025300A (FPR-A 4P 25A 0,3A A tipas)
    4P, 32 A, 300 mA FPR4032300A (FPR-A 4P 32A 0,3A A tipas) ← šis modelis
    4P, 40 A, 300 mA FPR4040300A (FPR-A 4P 40A 0,3A A tipas)
    4P, 63 A, 300 mA FPR4063300A (FPR-A 4P 63A 0,3A A tipas)
    4P, 100 A, 300 mA FPR4100300A (FPR-A 4P 100A 0,3A A tipas)
    Taisyklė: relės vardinė srovė turi būti ne mažesnė nei prieš ją ar po ja esančio automatinio jungiklio srovė; 2P – vienfazėms grandinėms, 4P – trifazėms su neutrale. 30 mA – papildomai žmonių apsaugai (lizdai, vonios, lauko grupės), 100 mA – izoliacijos ir priešgaisrinei apsaugai, kai 30 mA sukeltų netikrus suveikimus, 300 mA – įvadams ir priešgaisrinei apsaugai. A tipas – grupėms su elektronika ir keitikliais.
    Kada rinktis kitą sprendimą: kitos tos pačios jautrumo srovės – FPR4016300A, FPR4025300A, FPR4040300A; 30 mA žmonių apsaugai – FPR4025030A; AC tipo versija – FPR-AC; kai kiekvienai grupei reikia atskiros apsaugos – automatiniai jungikliai su srovės nuotėkio rele FAP10-A (2P) ar FAP1-A (4P).

    Pliusai

    • Nuotėkio apsauga 300 mA, momentinis išsijungimas ≤0,1 s
    • Elektromechaninė – veikia nepriklausomai nuo tinklo įtampos
    • 4P, vardinė srovė 32 A – viena relė kelioms grupėms
    • Atsparumas 4000 / 20 000 ciklų (elektrinis / mechaninis)
    • Darbo temperatūra -25…+55 °C
    • A tipas – atpažįsta pulsuojančias nuolatines nuotėkio sroves
    • Gnybtai iki 25 mm²

    Minusai / ribojimai

    • Neapsaugo nuo perkrovos ir trumpojo jungimo – būtinas automatinis jungiklis (pvz., ECO FB1-63)
    • IP20 – montuojama tik uždarame skyde ar dėžutėje
    • 300 mA nėra papildoma žmonių apsauga – lizdų, vonios ir lauko grupėms reikia 30 mA (pvz., FPR4025030A)
    • A tipas nepakeičia B tipo apsaugos įrangai su lygiomis nuolatinėmis nuotėkio srovėmis
    • Viena relė kelioms grupėms – nuotėkis vienoje grupėje atjungia visas grupes po rele

    Saugos ir montavimo pastabos

    • Montuoja ir jungia tik kvalifikuotas elektrikas, atjungus ir patikrinus, kad nėra įtampos.
    • Prieš relę ar po ja sumontuokite automatinį jungiklį, kurio srovė neviršija 32 A.
    • Neutralę po rele junkite tik prie šios relės grupių – ją sujungus su kitomis grupėmis relė suveiks be priežasties.
    • Relės trumpojo jungimo atsparumas užtikrinamas tik su prieš ją esančia apsauga; laikykitės gamintojo duomenų.
    • Po montavimo ir periodiškai patikrinkite veikimą mygtuku „T“; montuokite tik uždarame skyde (IP20).

    Greitas pasirinkimo gidas

    4P
    32 A
    300 mA
    A tipas
    RCCB
    DIN
    FPR-A
    Tinka, kai reikia:
    • apsaugoti trifazę grupę ar grupių bloką iki 32 A nuo nuotėkio srovių;
    • įrengti priešgaisrinę apsaugą įvade ar pagalbinio skydo linijoje;
    • derinti su automatiniais jungikliais, kurie saugo kabelius nuo perkrovos.
    Patikrinkite prieš naudojimą:
    • ar prieš relę ar po ja esančio automatinio jungiklio srovė neviršija 32 A;
    • ar 300 mA jautrumas atitinka paskirtį (žmonių ar priešgaisrinė apsauga);
    • ar įrangos gamintojas nereikalauja B tipo apsaugos;
    Svarbus priminimas: FPR4032300A saugo tik nuo nuotėkio srovių – grandinę nuo perkrovos ir trumpojo jungimo turi saugoti automatinis jungiklis ne didesnis kaip 32 A.

    DUK

    Ar FPR4032300A apsaugo nuo trumpojo jungimo?
    Ne, FPR4032300A reaguoja tik į nuotėkio sroves, todėl kartu reikia automatinio jungiklio iki 32 A.
    Kokiai apsaugai skirta 300 mA relė?
    300 mA relė skirta priešgaisrinei apsaugai įvaduose ir ilgose linijose.
    Ką reiškia A tipas?
    A tipo nuotėkio apsauga reaguoja į kintamąsias sinusines ir pulsuojančias nuolatines nuotėkio sroves.
    Per kiek laiko relė suveikia?
    Momentinio išsijungimo trukmė yra ≤0,1 s.
    Ar relė veikia nutrūkus neutralei?
    Taip, elektromechaninės relės suveikimas nepriklauso nuo tinklo įtampos.
    Kokioje temperatūroje relė veikia?
    Darbo temperatūra yra -25…+55 °C, laikymo – -25…+70 °C.

    Modulinė srovės nuotėkio relė | 4P | 32A | 0,3A | A tipas | DIN | ECO FPR-A | Promfactor Baltic | FPR4032300A

    Promfactor Baltic FPR4032300A – modulinė srovės nuotėkio relė FPR-A 4P 32 A 300 mA A tipas, elektromechaninė, DIN bėgeliui – trifazių grandinių apsaugai nuo nuotėkio srovių, gaisro rizikos ir izoliacijos pažeidimų.

    Iliustracinis vaizdas gali būti sukurtas naudojant DI. Prekės išvaizda gali nežymiai skirtis nuo pavaizduotos. Vadovaukitės technine specifikacija.
