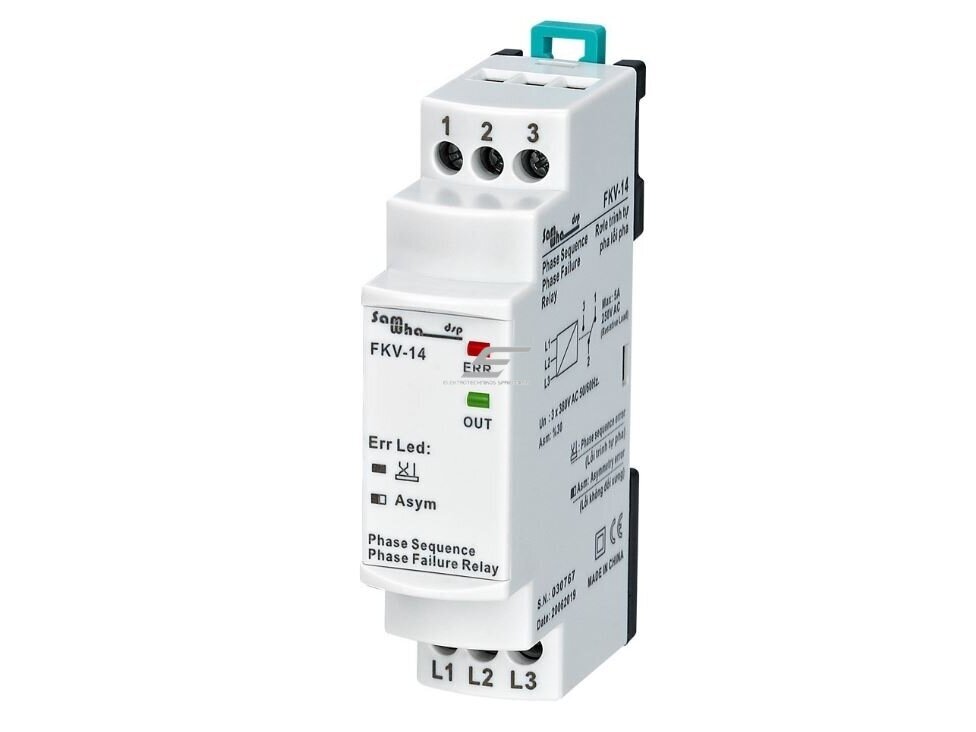

Modulinė trifazė fazių kontrolės | sekos | apsaugos relė | 3x380V | fazių asimetrija 30% | DIN

Įrenginys skirtas 3x380V AC trifazėms sistemoms. Integruota fiksuota 30% fazių asimetrijos kontrolė padeda apsaugoti įrangą nuo pavojingo fazių disbalanso, o fazių sekos kontrolė neleidžia aktyvuoti relės išėjimo, jei L1, L2 ir L3 fazės prijungtos neteisinga seka. Įrenginys ypač tinkamas trifazių variklių sukimosi krypties ir maitinimo būklės kontrolei.

Įrenginys turi fiksuotą 30% fazių asimetrijos apsaugą. Kai vienos ar kelių fazių įtampos nukrypimas viršija leistiną ribą, įrenginys aptinka sutrikimą ir deaktyvuoja relės išėjimą. ERR LED indikatorius tokiu atveju mirksi maždaug kas 2 sekundes, o OUT indikatorius išsijungia.

Relė tikrina L1-L2-L3 fazių eiliškumą. Jeigu fazių seka neteisinga, relės išėjimas neaktyvuojamas. Tokia apsauga ypač svarbi trifaziams elektros varikliams, siurbliams, kompresoriams ir kitai įrangai, kuriai neteisinga fazių seka gali pakeisti sukimosi kryptį ir sukelti mechaninius arba technologinio proceso sutrikimus.

• Integruota trifazio tinklo fazių kontrolė.
• Fiksuota 30% fazių asimetrijos apsauga.
• Fazių sekos kontrolė padeda išvengti neteisingos trifazių variklių sukimosi krypties.
• Aiški ERR ir OUT LED indikacija leidžia greitai nustatyti įrenginio būseną.
• Mažas energijos suvartojimas – darbinė galia mažesnė nei 6VA.

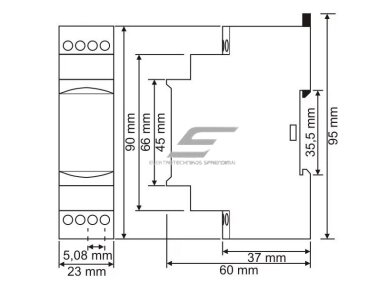

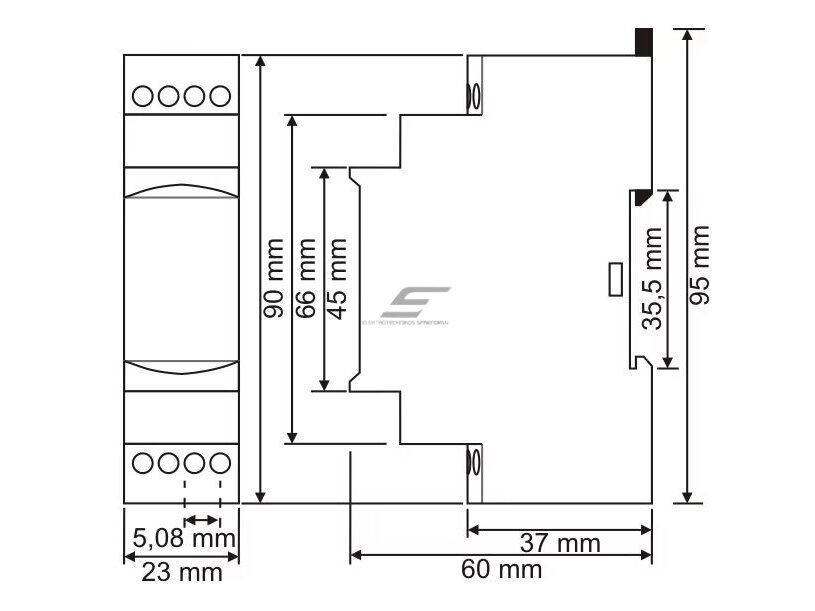

• Standartinis DIN bėgelio montavimas leidžia lengvai integruoti relę į valdymo ir automatikos skydus.
• Perjungiamas relės kontaktas tinkamas kontaktorių ir kitų valdymo grandinių kontrolei.
• Kompaktiškas ir lengvas korpusas, tinkamas ribotos vietos valdymo spintoms.

• Fiksuota asimetrijos riba: 30% fazių disbalanso slenkstis nėra reguliuojamas.
• Reikalingas neutralus laidas: ši versija skirta 3x380V AC + N elektros sistemai.
• Ribota relės kontakto apkrova: išėjimo kontaktas skirtas iki 5A / 250V AC varžinei apkrovai. Didesnėms apkrovoms turi būti naudojamas kontaktorius.
• Neskirtas drėgnoms aplinkoms: įrenginys turi būti montuojamas sausoje aplinkoje arba tinkamai apsaugotame elektros skyde.

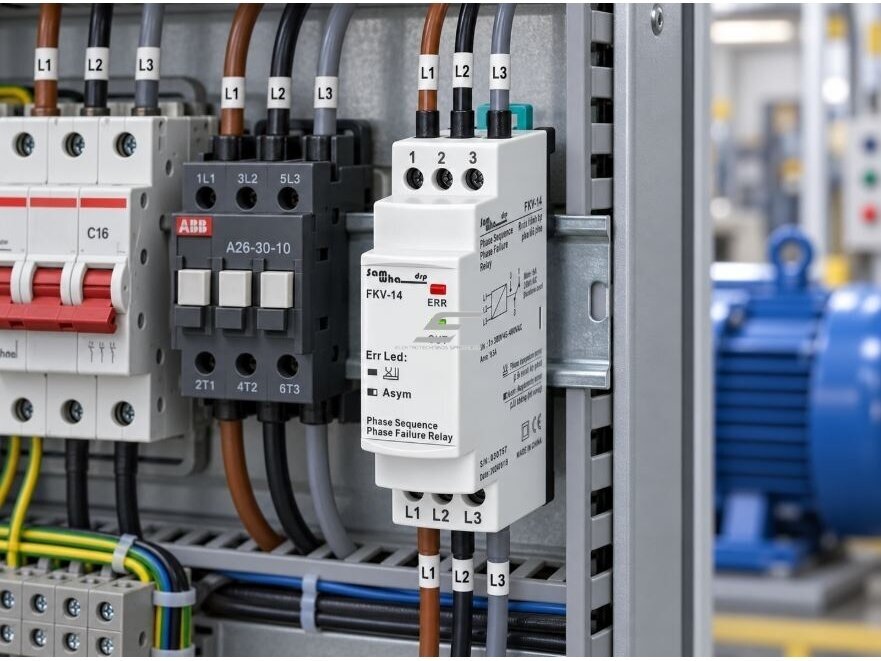

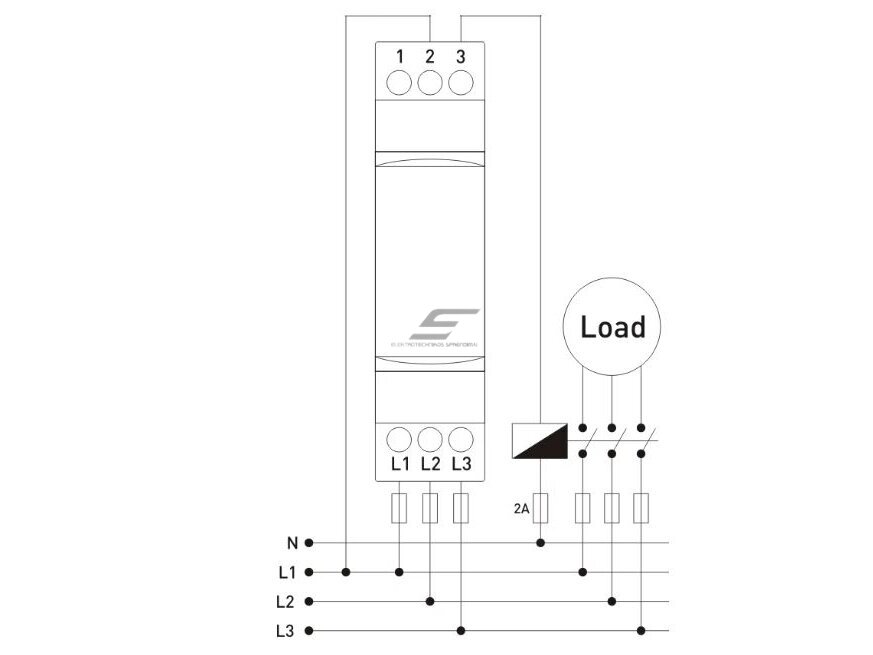

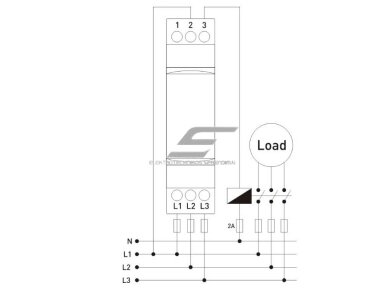

Gamybinėje linijoje trifazis 380V AC elektros variklis valdomas per kontaktorių. Valdymo skyde sumontuojama ši fazių kontrolės relė. Kai L1, L2 ir L3 fazių įtampos yra normalios, fazių asimetrija neviršija 30% ir fazių seka yra teisinga, relės OUT indikatorius šviečia ir kontaktoriaus valdymo grandinė gali būti aktyvi. Jeigu viena iš fazių reikšmingai nukrypsta arba pasikeičia fazių seka, relės išėjimas deaktyvuojamas ir kontaktorius atjungia variklį. Taip sumažinama trifazio variklio gedimo arba neteisingos sukimosi krypties rizika.

Relė skirta trifaziam 3x380V AC elektros tinklui su neutralės prijungimu ir veikia 50/60Hz dažniu.

Taip. Įrenginys turi fiksuotą 30% fazių asimetrijos apsaugos ribą.

Ne. Šios relės fazių asimetrijos apsaugos riba yra fiksuota ties 30%.

Taip. Jei L1-L2-L3 fazių seka yra neteisinga, relės išėjimas neaktyvuojamas ir ERR LED indikatorius signalizuoja apie klaidą.

Mirksintis ERR LED, maždaug 2 sekundžių intervalais, nurodo fazių asimetrijos klaidą.

Nuolat šviečiantis ERR indikatorius nurodo neteisingą fazių seką.

Relės kontaktas skirtas iki 5A / 250V AC varžinei apkrovai, todėl trifaziams varikliams rekomenduojama relės išėjimu valdyti kontaktoriaus ritę, o ne variklį jungti tiesiogiai.

Naudokite įrenginį tik pagal jo paskirtį ir prijungimo schemą. Nenaudokite drėgnoje aplinkoje. Montavimo grandinėje numatykite atskirą jungiklį ir automatinį grandinės išjungiklį. Jie turi būti sumontuoti netoli įrenginio, operatoriui lengvai pasiekiamoje vietoje ir pažymėti kaip elektros grandinės atjungimo priemonės. Prieš montavimo arba priežiūros darbus atjunkite elektros maitinimą.

Prieš atliekant priežiūros darbus atjunkite įrenginį nuo elektros maitinimo. Korpusą valykite sausa minkšta šluoste. Nenaudokite laidžių medžiagų, agresyvių cheminių valiklių ar tirpiklių, kurie gali pažeisti įrenginį. Po valymo patikrinkite, ar relė veikia tinkamai.
