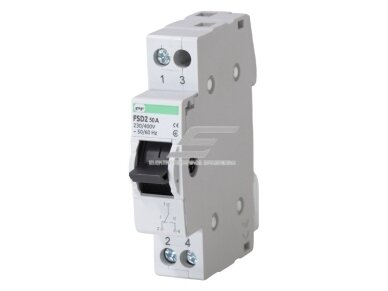

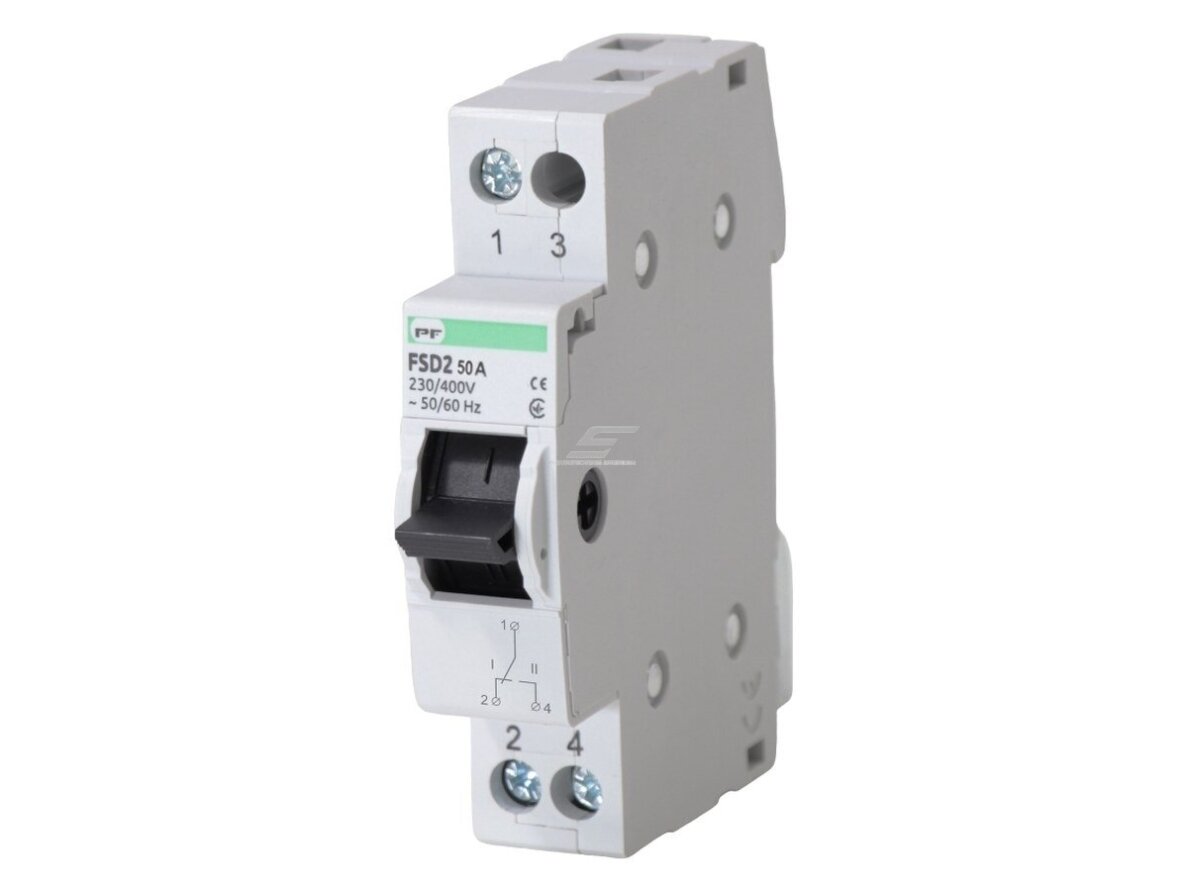

    Modulinis apkrovos perjungiklis 1-0-2 | 1P | 50A | 230/400V AC | AC-22 | IEC 60947-3 | DIN | IP20 | Promfactor Baltic | FSD21050

    Kodas: FSD21050
    Pasiteirauti apie prekę
    Kaina 3.81 € su PVM
    ( 3.15 € be PVM )

    Promfactor Baltic FSD21050 – modulinis 1P 50 A perjungiklis 1-0-2, 230/400 V AC, AC-22, IEC 60947-3; fazės ar grandinės pasirinkimui DIN skyde.

  • Prekės aprašymas

    Modulinis apkrovos perjungiklis 1-0-2 | 1P | 50A | 230/400V AC | AC-22 | IEC 60947-3 | DIN | IP20 | Promfactor Baltic | FSD21050

    FSD21050 – Promfactor Baltic FSD2 serijos vienpolis modulinis apkrovos perjungiklis su padėtimis 1-0-2, vardinė srovė 50 A, įtampa 230/400 V AC, 50/60 Hz, naudojimo kategorija AC-22. Perjungia vieną fazinį laidą (L) – skirtas vienfazei apkrovai perjungti tarp dviejų fazių ar dviejų linijų, dviem apkrovoms pakaitomis maitinti arba valdymo režimui (1 – 0 – 2) pasirinkti; atitinka IEC 60947-3, montuojamas ant 35 mm DIN bėgelio, IP20.

    Pagrindinė mintis:
    Vienas polis su vidurine padėtimi 0 leidžia rankiniu būdu pasirinkti, iš kurios linijos ar fazės maitinama vienfazė apkrova iki 50 A, arba kuri iš dviejų apkrovų įjungta. Iš padėties 1 į 2 pereinama tik per 0, todėl abi grandinės niekada nesujungiamos per perjungiklį.
    Vardinė srovė
    50 A
    Poliai / padėtys
    1P, 1-0-2
    Įtampa / kategorija
    230/400 V AC, AC-22
    Standartas
    IEC 60947-3, DIN, IP20

    Veikimo principas

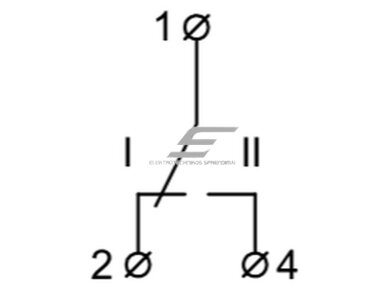

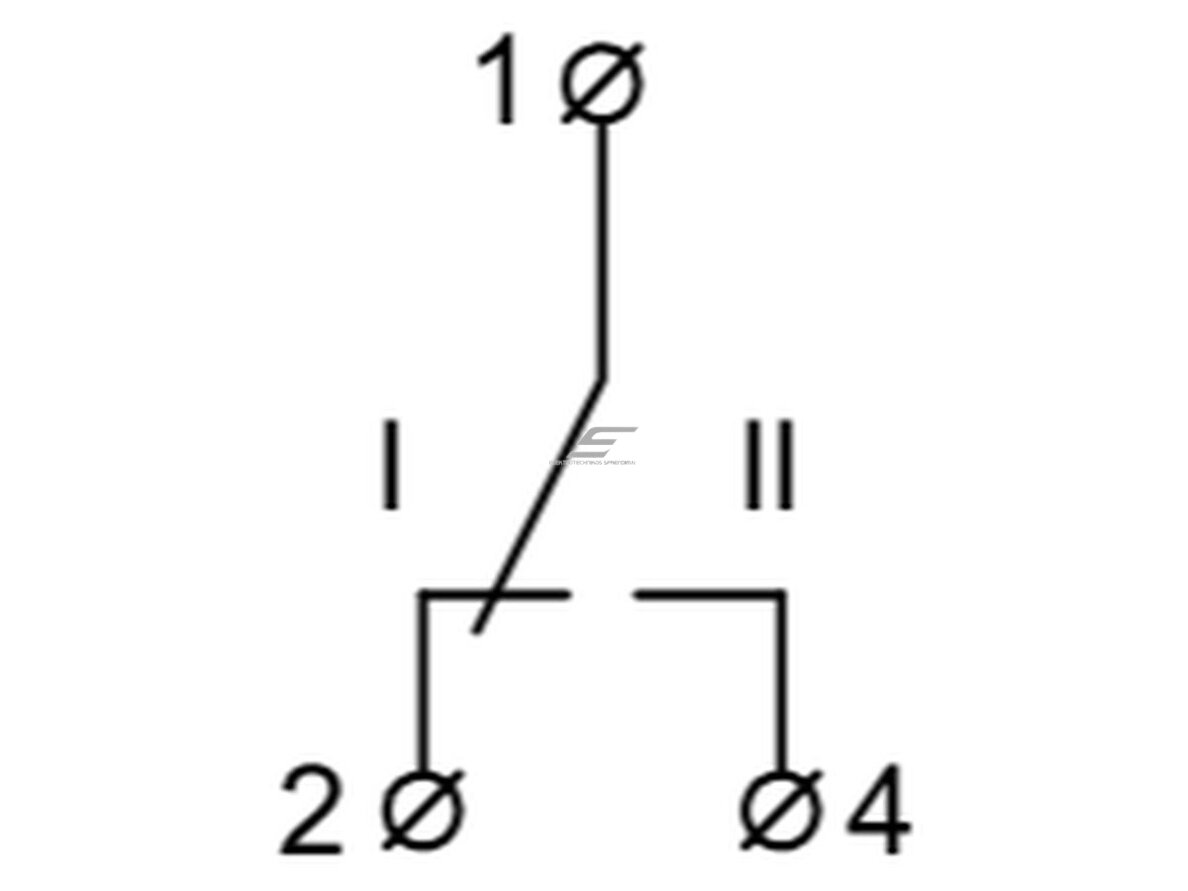

    Perjungiklis montuojamas ant 35 × 7,5 mm DIN bėgelio skyde: į vienus gnybtus jungiama 1-oji linija ar šaltinis, į kitus – 2-oji, o bendri gnybtai maitina apkrovą. Kabeliai – iki 16 mm², varžtų užveržimo momentas 1,7 Nm, darbinė padėtis – bet kokia.

    Rankenėle pasirenkama padėtis: 1 – apkrova maitinama iš pirmojo šaltinio, 0 – vieną fazinį laidą (L) atjungta, 2 – apkrova maitinama iš antrojo šaltinio. AC-22 kategorija leidžia perjungti mišrias aktyvias ir mažai indukcines apkrovas iki 50 A.

    Rezultatas – aiškus ir saugus rankinis perjungimas vieno poliaus (fazės) perjungimui: operatorius vienu judesiu pakeičia maitinimo šaltinį ar grandinę, o padėtis 0 leidžia apkrovą atjungti aptarnavimui.

    Kuo naudingas FSD21050?
    Kompaktiškas DIN modulinis 1P 50 A perjungiklis su privaloma 0 padėtimi – paprastas sprendimas vieno poliaus (fazės) perjungimui, kai reikia rankiniu būdu rinktis tarp dviejų šaltinių ar grandinių be dviejų kirtiklių su blokuote.

    Techninės specifikacijos

    Prekės tipas Modulinis apkrovos perjungiklis (kirtiklis) 1-0-2
    Gamintojas / kodas Promfactor Baltic / FSD21050
    Serija FSD2 (1P, 2P, 3P, 4P; 16–63 A; 1-0-2)
    Polių skaičius 1
    Padėtys 1-0-2
    Vardinė srovė (In) 50 A
    Vardinė įtampa (Un) 230/400 V AC
    Dažnis 50/60 Hz
    Naudojimo kategorija AC-22
    Izoliacijos įtampa (Ui) 500 V
    Impulsinė įtampa (Uimp) 6000 V
    Gnybtai kabeliui iki 16 mm²; užveržimo momentas 1,7 Nm
    Atsparumas elektrinis / mechaninis 4000 / 20 000 ciklų
    Papildomos įrangos prijungimas ne
    Darbinė padėtis bet kokia

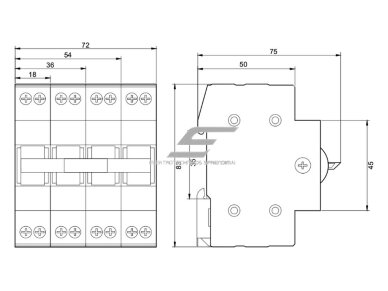

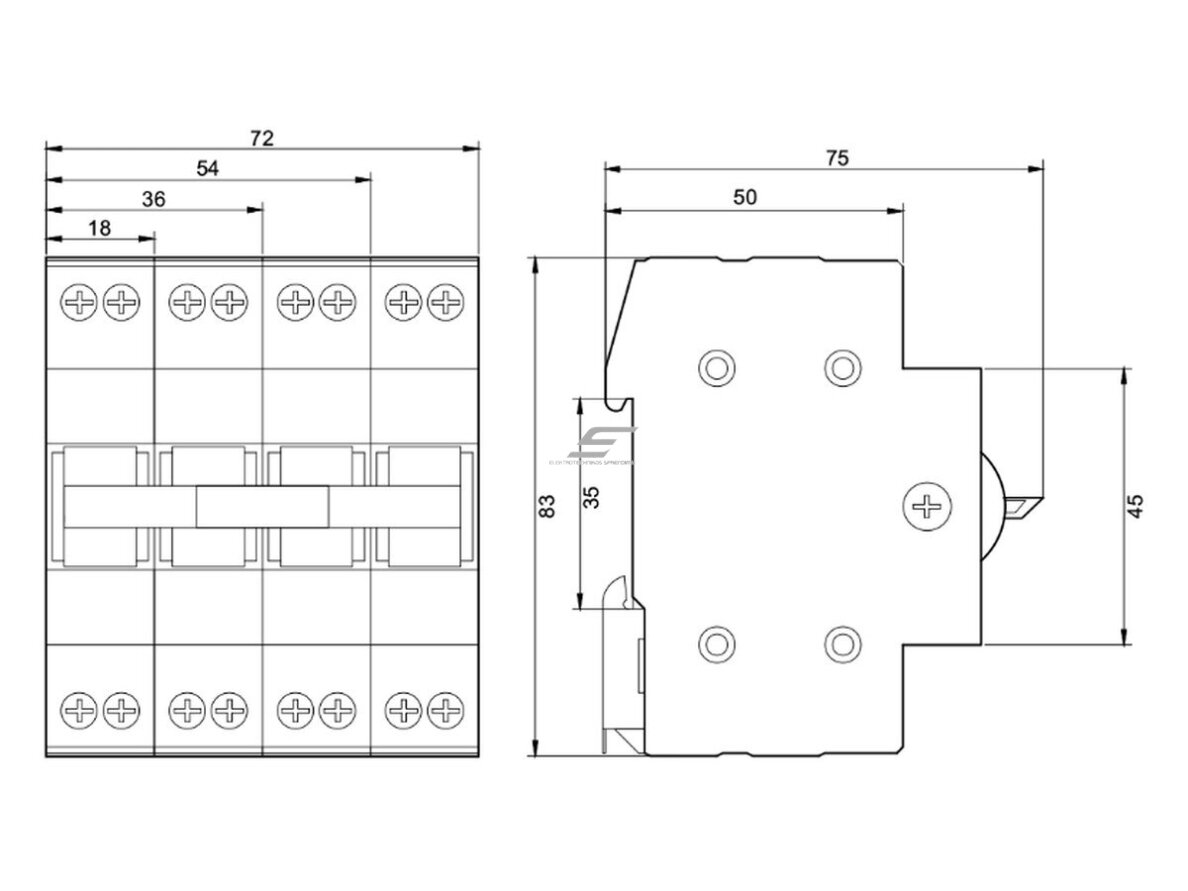

    Montavimas 35 × 7,5 mm DIN bėgelis
    Apsaugos laipsnis IP20
    Aukštis virš jūros lygio iki 2000 m
    Darbo temperatūra -22…+55 °C
    Laikymo temperatūra -25…+70 °C
    Standartas IEC 60947-3

    Pagrindinės funkcijos

    • Perjungimas 1-0-2 – apkrova maitinama iš 1-ojo arba 2-ojo šaltinio (grandinės) vienu rankenėlės judesiu.
    • Vidurinė padėtis 0 – abi grandinės niekada nesujungiamos per perjungiklį, apkrova gali būti visiškai atjungta.
    • 1 polis – perjungiamas vienas fazinis laidas, N lieka bendras – tinka fazės ar režimo pasirinkimui.
    • 50 A, AC-22 – tinka mišrioms aktyvioms ir mažai indukcinėms apkrovoms iki 50 A.
    • Atjungimas aptarnavimui – padėtyje 0 apkrova atjungta nuo abiejų šaltinių.
    • DIN montavimas – dedamas į standartinį modulinį skydą šalia automatinių jungiklių.
    • Bet kokia darbinė padėtis – galima montuoti vertikaliame, horizontaliame ar kitaip orientuotame bėgelyje.

    Kur naudojamas?

    • Vienfazių apkrovų perjungimas tarp dviejų fazių (pvz., L1 arba L2)
    • Dviejų siurblių ar šildytuvų pakaitinis maitinimas iš vienos linijos
    • Valdymo grandinių režimo pasirinkimas: 1 – 0 – 2
    • Katilinių ir siurblinių automatikos skydai
    • Apšvietimo grupių perjungimas tarp dviejų linijų
    • Komercinių patalpų skydai, kuriuose reikia rankinio grandinės pasirinkimo
    • Gamybinių linijų valdymo pultai

    Naudojimas pagal poreikį

    Automatikos skydų projektuotojui.
    1P 50 A perjungiklis 1-0-2 naudojamas kaip režimo ar fazės pasirinkimo jungiklis, kai N laidas lieka bendras.
    Ūkių ir fermų elektrikui.
    1P 50 A perjungiklis tinka 50 A ūkio skydui – melžimo, vėdinimo ar šėrimo įrangai.
    Statybviečių skydų nuomotojui.
    50 A modelis atitinka 50 A laikinojo įvado apsaugą, o maitinimo šaltinis keičiamas vienu rankenėlės judesiu.

    Praktinis panaudojimas

    Jeigu vandens šildytuvų grupė gauna maitinimą vienfaze linija su 50 A automatiniu jungikliu ir apkrovą reikia rankiniu būdu perkelti iš fazės L1 į L2, tada FSD21050 perjungia fazinį laidą per padėtį 0, o N lieka bendras.

    Pritaikymo gidas: kaip naudojamas praktikoje

    FSD21050 pritaikomas skirtingiems objektams – keičiasi tik tai, kas prijungiama prie padėčių 1 ir 2:

    Objektas Kas prijungiama Rezultatas Montuotojo pastaba
    Vienfazė apkrova 1 – fazė L1, 2 – fazė L2, bendras N Apkrova perkeliama į kitą fazę, kai viena fazė dingsta ar perkrauta Abi fazės turi būti iš to paties įvado ir tos pačios N sistemos
    Du siurbliai / šildytuvai 1 – apkrova A, 2 – apkrova B, bendras įvadas Pakaitinis darbas, vienu metu įjungta tik viena apkrova Kiekvieną apkrovą apsaugokite atskiru automatiniu jungikliu
    Valdymo grandinė 1 – rankinis režimas, 2 – automatinis režimas Aiškus režimo pasirinkimas su išjungimo padėtimi 0 Žymėkite padėtis skydo schemoje ir ant durelių
    Apšvietimo grupė 1 – pagrindinė linija, 2 – rezervinė linija Rankinis grupės maitinimo pakeitimas N laidas nekomutuojamas – jungti tik toje pačioje N sistemoje

    Kaip parinkti FSD2 perjungiklį 1-0-2

    Poliai, srovė, padėtys Rekomenduojamas modelis
    1P, 16 A, 1-0-2 FSD21016 (FSD2 1P 16A 1-0-2)
    1P, 20 A, 1-0-2 FSD21020 (FSD2 1P 20A 1-0-2)
    1P, 25 A, 1-0-2 FSD21025 (FSD2 1P 25A 1-0-2)
    1P, 40 A, 1-0-2 FSD21040 (FSD2 1P 40A 1-0-2)
    1P, 50 A, 1-0-2 FSD21050 (FSD2 1P 50A 1-0-2) ← šis modelis
    1P, 63 A, 1-0-2 FSD21063 (FSD2 1P 63A 1-0-2)
    2P, 16 A, 1-0-2 FSD22016 (FSD2 2P 16A 1-0-2)
    2P, 20 A, 1-0-2 FSD22020 (FSD2 2P 20A 1-0-2)
    2P, 25 A, 1-0-2 FSD22025 (FSD2 2P 25A 1-0-2)
    2P, 40 A, 1-0-2 FSD22040 (FSD2 2P 40A 1-0-2)
    2P, 50 A, 1-0-2 FSD22050 (FSD2 2P 50A 1-0-2)
    2P, 63 A, 1-0-2 FSD22063 (FSD2 2P 63A 1-0-2)
    3P, 16 A, 1-0-2 FSD23016 (FSD2 3P 16A 1-0-2)
    3P, 20 A, 1-0-2 FSD23020 (FSD2 3P 20A 1-0-2)
    3P, 25 A, 1-0-2 FSD23025 (FSD2 3P 25A 1-0-2)
    3P, 40 A, 1-0-2 FSD23040 (FSD2 3P 40A 1-0-2)
    3P, 50 A, 1-0-2 FSD23050 (FSD2 3P 50A 1-0-2)
    3P, 63 A, 1-0-2 FSD23063 (FSD2 3P 63A 1-0-2)
    4P, 16 A, 1-0-2 FSD24016 (FSD2 4P 16A 1-0-2)
    4P, 20 A, 1-0-2 FSD24020 (FSD2 4P 20A 1-0-2)
    4P, 25 A, 1-0-2 FSD24025 (FSD2 4P 25A 1-0-2)
    4P, 40 A, 1-0-2 FSD24040 (FSD2 4P 40A 1-0-2)
    4P, 50 A, 1-0-2 FSD24050 (FSD2 4P 50A 1-0-2)
    4P, 63 A, 1-0-2 FSD24063 (FSD2 4P 63A 1-0-2)
    Taisyklė: polių skaičių rinkitės pagal tinklą: 1P – vienos fazės perjungimui ar režimo pasirinkimui, 2P – vienfaziam tinklui su N, 3P – trifaziam be N, 4P – trifaziam su N (generatoriaus prijungimui rekomenduojama perjungti ir neutralę). Srovė turi būti ne mažesnė nei prieš perjungiklį esančios apsaugos vardinė srovė.
    Kada rinktis kitą sprendimą: tos pačios serijos kitos srovės – FSD21040 / FSD21063; kiti polių variantai su ta pačia 50 A srove – FSD22050 / FSD23050 / FSD24050; paprastam atjungimui (be 1-0-2 perjungimo) – modulinis kirtiklis FSD31050; įvado ir linijų apsaugai – automatiniai jungikliai ECO FB1-63.

    Pliusai

    • Vidurinė 0 padėtis – grandinės niekada nesujungiamos per perjungiklį
    • Universalus: fazės, apkrovos ar režimo pasirinkimas
    • 50 A, AC-22, 230/400 V AC
    • Atitinka IEC 60947-3
    • Mechaninis atsparumas 20 000 ciklų
    • DIN montavimas, bet kokia darbinė padėtis

    Minusai / ribojimai

    • Tik rankinis perjungimas – automatiniam rezervo įjungimui (ATS) reikia kontaktorių ar automatikos
    • Apsaugos nuo perkrovos ir trumpojo jungimo neturi – reikia automatinių jungiklių
    • Kabeliai tik iki 16 mm², papildomų kontaktų prijungti negalima
    • Perjungia tik vieną polių – N laidas lieka bendras, todėl generatoriaus prijungimui netinka (rinkitės 2P ar 4P)
    • Elektrinis atsparumas 4000 ciklų – 50 A apkrovą dažnai komutuoti nerekomenduojama

    Saugos ir montavimo pastabos

    • Montuoja ir jungia tik kvalifikuotas elektrikas, atjungus visus maitinimo šaltinius.
    • Abi perjungiamos linijos turi būti iš tos pačios N sistemos, nes N laidas nekomutuojamas.
    • Įsitikinkite, kad šaltiniai prijungti prie skirtingų padėčių (1 ir 2), niekada – lygiagrečiai.
    • Prieš perjungiklį įrenkite apsaugą, kurios srovė ne didesnė nei 50 A; gnybtus užveržkite 1,7 Nm.
    • Montuokite tik uždarame skyde (IP20), darbo temperatūra -22…+55 °C.

    Greitas pasirinkimo gidas

    1P
    50 A
    1-0-2
    AC-22
    IEC 60947-3
    DIN
    Tinka, kai reikia:
    • rankiniu būdu perjungti apkrovą iki 50 A tarp dviejų šaltinių ar grandinių;
    • pasirinkti vieną iš dviejų fazių ar linijų vienfazei apkrovai;
    • atjungti apkrovą aptarnavimui (padėtis 0).
    Patikrinkite prieš naudojimą:
    • įvado apsaugos srovę – ar ji ne didesnė nei 50 A;
    • kabelių skerspjūvį – ar jis telpa į iki 16 mm² gnybtus;
    • ar užtenka perjungti tik fazę, ar reikia perjungti ir neutralę (tuomet 2P);
    Svarbus priminimas: FSD21050 – rankinis perjungiklis be apsaugos nuo perkrovos ir trumpojo jungimo; kiekviena grandinė turi būti apsaugota automatiniu jungikliu.

    DUK

    Kam skirtas FSD21050?
    Apkrovai iki 50 A rankiniu būdu perjungti tarp dviejų šaltinių ar grandinių per vidurinę padėtį 0.
    Kiek polių perjungia FSD21050?
    Vieną – fazinį laidą, o N lieka bendras.
    Kokia naudojimo kategorija?
    AC-22, kai perjungiamos mišrios aktyvios ir mažai indukcinės apkrovos.
    Kokio skerspjūvio kabelius galima prijungti?
    Gnybtai priima kabelius iki 16 mm², užveržimo momentas 1,7 Nm.
    Ar perjungiklis apsaugo nuo trumpojo jungimo?
    Ne, apsaugai nuo perkrovos ir trumpojo jungimo reikia atskirų automatinių jungiklių.
    Ar FSD21050 tinka generatoriui prijungti?
    Ne, generatoriui rekomenduojami 2P arba 4P modeliai, perjungiantys ir neutralę.

    Modulinis apkrovos perjungiklis 1-0-2 | 1P | 50A | 230/400V AC | AC-22 | IEC 60947-3 | DIN | IP20 | Promfactor Baltic | FSD21050

    Promfactor Baltic FSD21050 – modulinis apkrovos perjungiklis FSD2 1P 50 A 1-0-2, 230/400 V AC, AC-22, IEC 60947-3, DIN bėgeliui – rankiniam fazės ar grandinės pasirinkimui vieno poliaus (fazės) perjungimui.

    Iliustracinis vaizdas gali būti sukurtas naudojant DI. Prekės išvaizda gali nežymiai skirtis nuo pavaizduotos. Vadovaukitės technine specifikacija.
