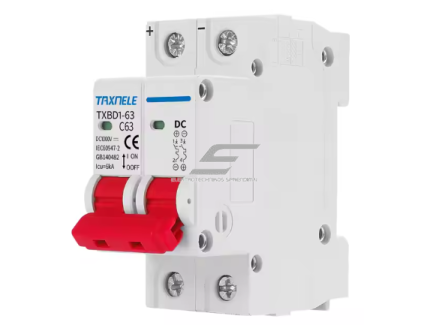

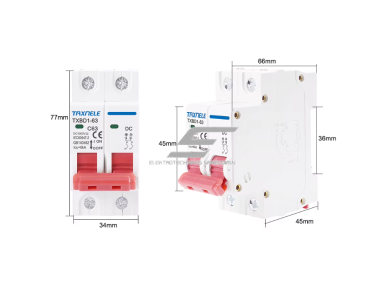

  • Modulinis apsauginis nuolatinės įtampos automatinis jungiklis saulės moduliams | 2P | 16A | 1000VDC | 6kA | DIN | ES-TXBD1-16

    Kodas: ES-TXBD1-16

    Dvipolis 16 A DC automatinis jungiklis PV eilių, akumuliatorių ir inverterių grandinėms iki 1000 V DC. Apsauga nuo perkrovos ir trumpojo jungimo (Icu 6 kA, C kreivė), atjungia „+“ ir „−“ vienu judesiu, DIN montavimas.

  • Modulinis apsauginis nuolatinės įtampos automatinis jungiklis saulės moduliams | 2P | 16A | 1000VDC | 6kA | DIN | ES-TXBD1-16

    16 A dvipolis DC automatinis jungiklis saulės elektrinių eilėms, akumuliatorių ir inverterių grandinėms iki 1000 V DC. Montuojamas ant DIN bėgelio ir vienu judesiu atjungia abu nuolatinės srovės laidus – „+“ ir „−“.

    Pagrindinė mintis:
    Nuolatinė srovė nepereina per nulį, todėl DC lankas gesinamas sunkiau nei AC tinkle – čia įprastas AC automatas netinka. ES-TXBD1-16 sukurtas būtent DC grandinėms: apsaugo kabelius nuo perkrovos ir trumpojo jungimo, o kartu leidžia saugiai atjungti PV eilę prieš inverterio ar skydo aptarnavimą.
    Nominali srovė
    16 A
    Įtampa
    DC 12–1000 V
    Pertraukiamoji geba
    Icu 6 kA
    Poliai / kreivė
    2P / C

    Veikimo principas

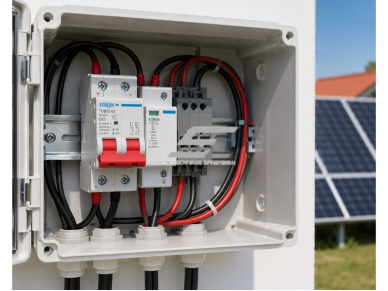

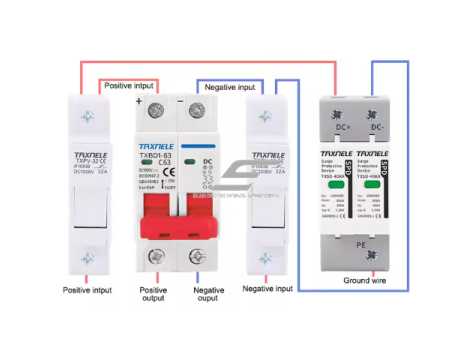

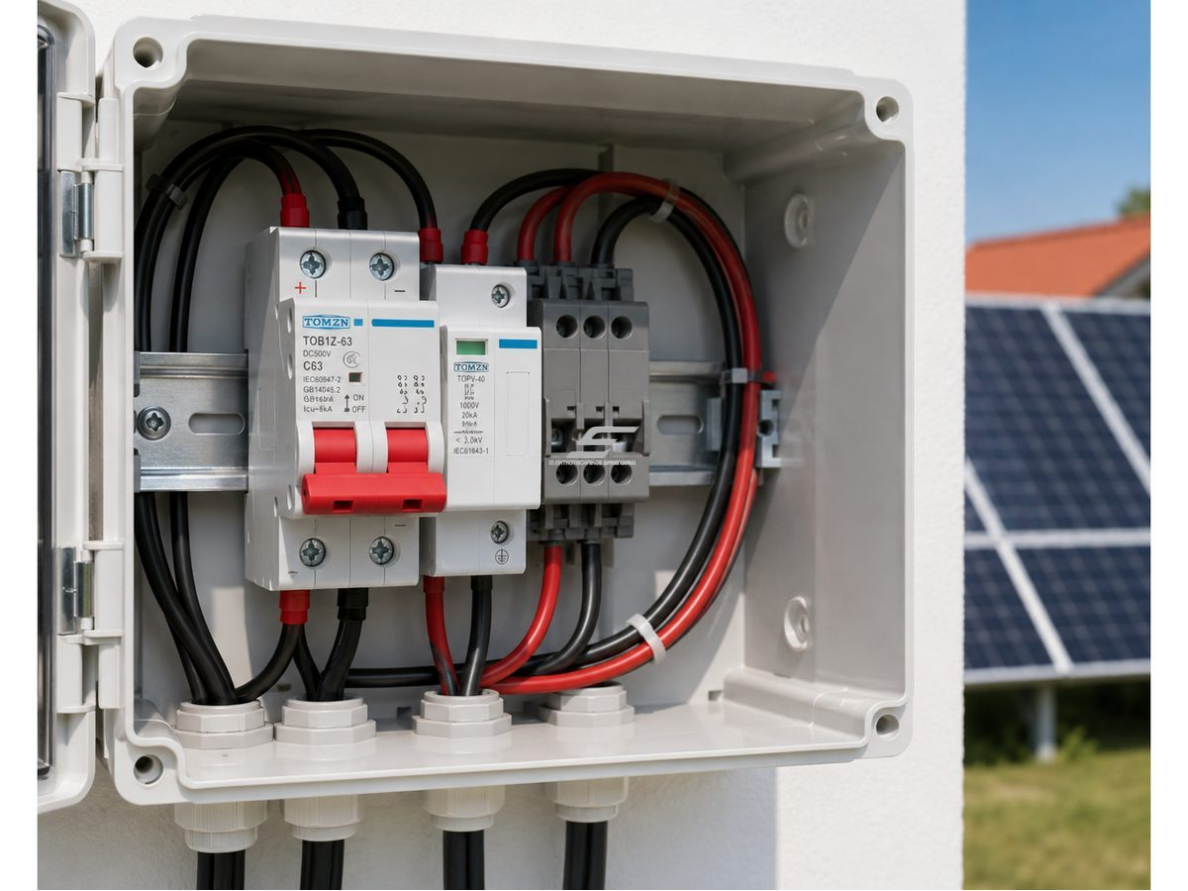

    Jungiklis montuojamas DC paskirstymo dėžutėje arba skyde tarp PV eilės (akumuliatoriaus) ir inverterio ar įkrovimo valdiklio. Abu poliai sujungti mechaniškai, todėl įjungiant ar išjungiant komutuojami ir „+“, ir „−“ laidai kartu.

    Esant ilgalaikei perkrovai suveikia terminis atkabiklis, esant trumpajam jungimui – greitasis elektromagnetinis atkabiklis. DC lankas nukreipiamas į lanko gesinimo kameras, todėl grandinė nutraukiama nesudegus kontaktams.

    Rezultatas – apsaugotas kabelis ir įranga bei aiškus, matomas atjungimo taškas aptarnavimui. Jungiklis jungiamas laikantis ant korpuso pažymėto poliškumo ir srovės krypties.

    Kuo naudingas ES-TXBD1-16?
    Vienas modulinis aparatas atlieka dvi funkcijas: apsaugo DC grandinę nuo perkrovos ir trumpojo jungimo bei veikia kaip rankinis atjungimo jungiklis PV eilės ar akumuliatoriaus pusėje. 16 A srovė tinka vienos PV eilės ar nedidelės akumuliatorių grandinės apsaugai.

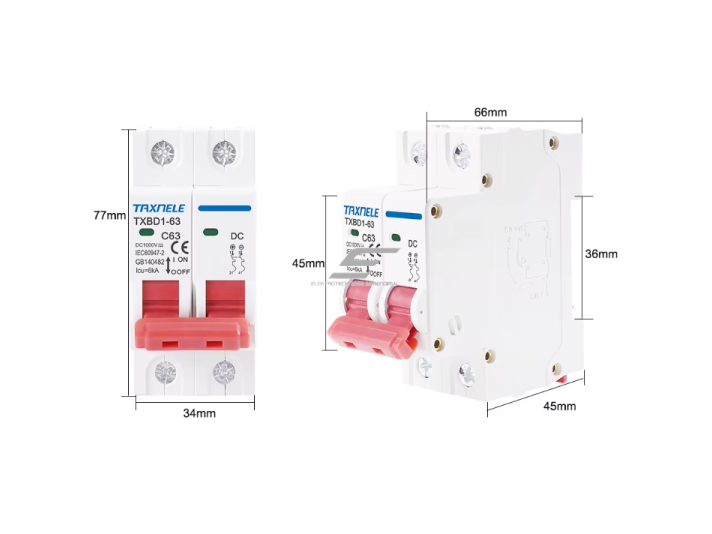

    Techninės specifikacijos

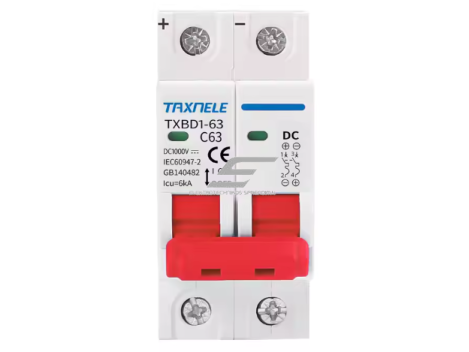

    Prekės tipas Modulinis nuolatinės srovės (DC) automatinis jungiklis fotovoltinėms ir DC sistemoms
    Prekės kodas ES-TXBD1-16
    Serija TAXNELE TXBD1-63
    Polių skaičius 2P (atjungia „+“ ir „−“)
    Nominali srovė (In) 16 A
    Nominali darbinė įtampa (Ue) DC 12–1000 V
    Nominali izoliacijos įtampa (Ui) 1200 V DC
    Ribinė pertraukiamoji geba (Icu) 6 kA
    Atjungimo charakteristika C
    Apsauga Perkrova (terminis atkabiklis) ir trumpasis jungimas (elektromagnetinis atkabiklis)
    Mechaninis atsparumas 20 000 ciklų
    Elektrinis atsparumas 10 000 ciklų
    Srovės rūšis Tik nuolatinė srovė (DC); jungiama laikantis poliškumo

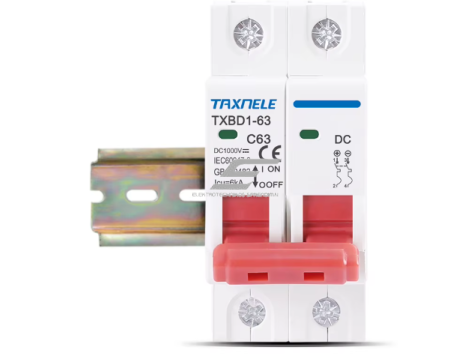

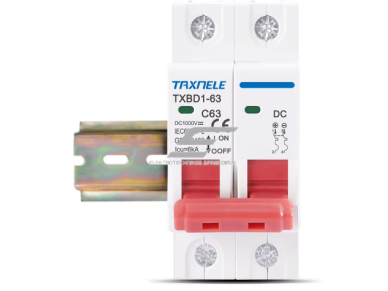

    Montavimas DIN bėgelis 35 mm
    Standartas IEC 60947-2

    Pagrindinės funkcijos

    • Apsauga nuo perkrovos – terminis atkabiklis neleidžia ilgalaikei viršsrovei perkaitinti kabelio.
    • Apsauga nuo trumpojo jungimo – elektromagnetinis atkabiklis nutraukia grandinę iki 6 kA.
    • Dvipolis atjungimas – vienu judesiu atjungiami „+“ ir „−“, nelieka įtampos po vienu poliumi.
    • Aukštos įtampos DC – darbinė įtampa iki 1000 V DC tinka gyvenamųjų ir komercinių PV sistemų eilėms.

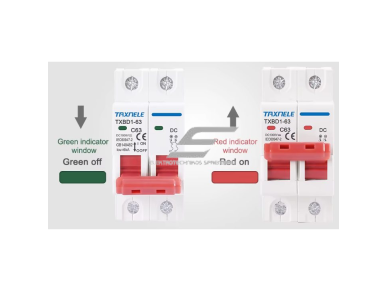

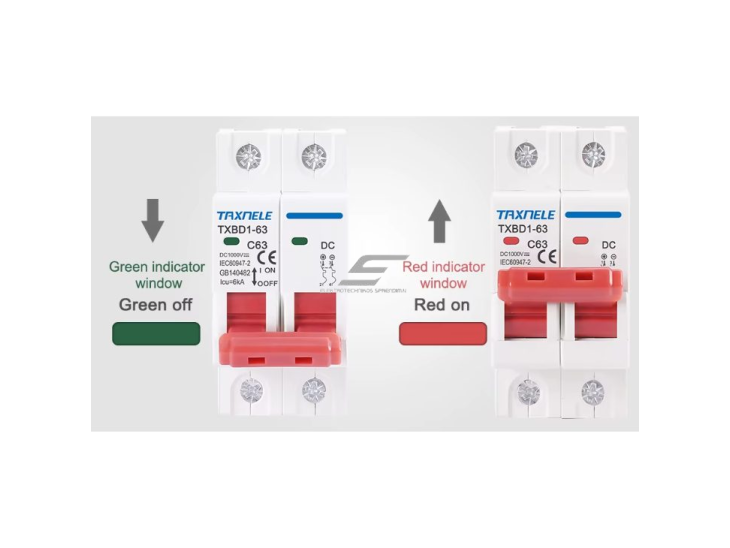

    • Aiškus atjungimo taškas – rankena rodo būseną, patogu prieš aptarnavimą ar inverterio keitimą.
    • DIN montavimas – greitai įmontuojamas į standartinę DC jungimo dėžutę ar skydą.

    Kur naudojamas?

    • Saulės elektrinių PV eilių apsauga tarp modulių ir inverterio
    • PV jungimo (combiner) dėžutės
    • Akumuliatorių (LiFePO4, švino rūgšties) grandinės ir energijos kaupimo sistemos
    • Hibridinių inverterių ir MPPT įkrovimo valdiklių įėjimai / išėjimai
    • Autonominės sodybų, kemperių ir laivų DC sistemos
    • Telekomunikacijų ir automatikos DC maitinimo grandinės

    Naudojimas pagal poreikį

    Saulės elektrinių montuotojui.
    Standartinis, aiškiai pažymėtas DC apsaugos ir atjungimo aparatas PV eilės pusėje.
    Akumuliatorių sistemų integratoriui.
    Dvipolis atjungimas akumuliatoriaus ir inverterio grandinėje vienu moduliu.
    Sodybos ar kemperio savininkui.
    Galimybė saugiai išjungti saulės modulius ar bateriją prieš darbus be atskiro atjungėjo.

    Praktinis panaudojimas

    Jeigu PV eilės trumpojo jungimo srovė Isc yra apie 10 A ir eilė jungiama į inverterio MPPT įėjimą, tada ES-TXBD1-16 montuojamas DC dėžutėje prieš inverterį: jungiklio nominali srovė 16 A parenkama su atsarga virš Isc, o kabelis – ne mažesnio nei jungiklio nominalo leistinos srovės. Prieš inverterio aptarnavimą jungiklis išjungiamas ir PV eilė atjungiama abiem poliais.

    Pliusai

    • Atjungia abu DC polius vienu judesiu
    • Darbinė įtampa iki 1000 V DC, Ui 1200 V DC
    • Pertraukiamoji geba Icu 6 kA
    • C charakteristika tinka PV ir akumuliatorių grandinėms
    • Apsauga ir atjungimas viename modulyje
    • Standartinis DIN montavimas

    Minusai / ribojimai

    • Tik nuolatinei srovei – AC grandinėms rinkitės AC automatą
    • Poliškas: neteisingai prijungus „+“ / „−“ DC lankas gesinamas nepatikimai
    • 16 A tinka vienai PV eilei; didesnėms srovėms rinkitės didesnį nominalą
    • IP20 – montuojamas tik uždaroje dėžutėje ar skyde

    Saugos ir montavimo pastabos

    • PV moduliai generuoja įtampą visada, kai yra šviesa – prieš darbus uždenkite modulius arba atjunkite eilę.
    • Jungdami laikykitės ant korpuso pažymėto poliškumo („+“ / „−“) ir srovės krypties – tai būtina DC lankui gesinti.
    • Nenaudokite AC automatų DC grandinėms ir šio jungiklio – AC grandinėms.
    • Parinkite nominalą pagal PV eilės Isc su atsarga ir pagal kabelio skerspjūvį.
    • Montuokite uždaroje dėžutėje / skyde (IP20); lauke – tik atitinkamos IP klasės korpuse.
    • Montavimą ir prijungimą turi atlikti kvalifikuotas elektrikas.

    Greitas pasirinkimo gidas

    16 A
    2P
    DC 12–1000 V
    Icu 6 kA
    C kreivė
    DIN 35 mm
    Tinka, kai reikia:
    • apsaugoti PV eilę tarp modulių ir inverterio
    • atjungti akumuliatoriaus grandinę abiem poliais
    • aiškaus DC atjungimo taško aptarnavimui
    Patikrinkite prieš naudojimą:
    • PV eilės Isc ir Voc – Voc neturi viršyti 1000 V DC, įvertinus žemą temperatūrą
    • poliškumą ir srovės kryptį pagal žymėjimą ant korpuso
    • kabelio skerspjūvį ir kitų aparatų suderinamumą
    Svarbus priminimas: DC automatinis jungiklis nepakeičia viršįtampių ribotuvo (SPD) – apsaugai nuo žaibo sukeltų impulsų reikalingas atskiras DC SPD.

    DUK

    Ar galima naudoti AC tinkle?
    Ne, šis jungiklis skirtas tik nuolatinės srovės grandinėms.
    Ar svarbus prijungimo poliškumas?
    Taip, jungti būtina laikantis „+“ ir „−“ žymėjimo ant korpuso.
    Kodėl 2P, o ne 1P?
    Dvipolis jungiklis vienu metu atjungia abu DC laidus, todėl grandinė lieka visiškai be įtampos.
    Ar tinka akumuliatoriaus grandinei?
    Taip, jei grandinės srovė ir trumpojo jungimo srovė neviršija jungiklio parametrų.
    Kokiai PV eilei tinka 16 A?
    Eilei, kurios Isc su atsarga yra mažesnė už 16 A.
    Ar apsaugo nuo žaibo?
    Ne, nuo viršįtampių apsaugo atskiras DC viršįtampių ribotuvas.

    Modulinis apsauginis nuolatinės įtampos automatinis jungiklis saulės moduliams | 2P | 16A | 1000VDC | 6kA | DIN | ES-TXBD1-16

    ES-TXBD1-16 – 16 A dvipolis DC automatinis jungiklis iki 1000 V DC su Icu 6 kA ir C charakteristika PV eilių, akumuliatorių ir inverterių grandinių apsaugai bei saugiam atjungimui ant DIN bėgelio.
