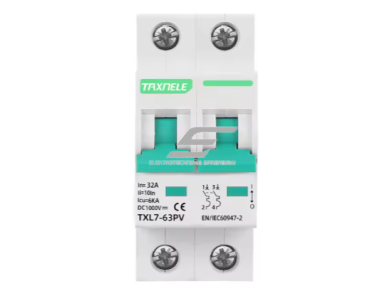

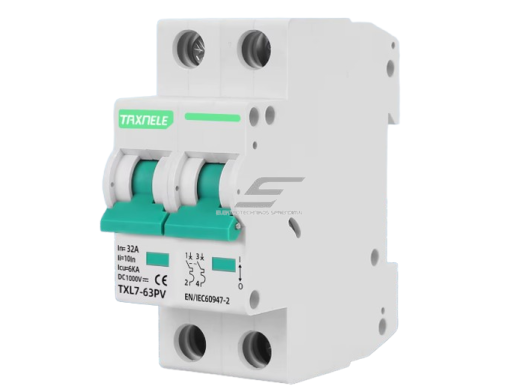

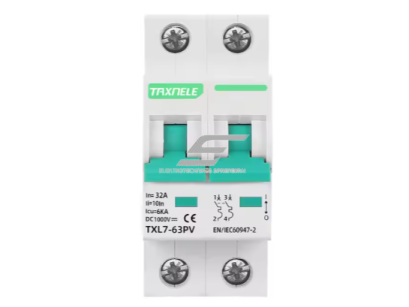

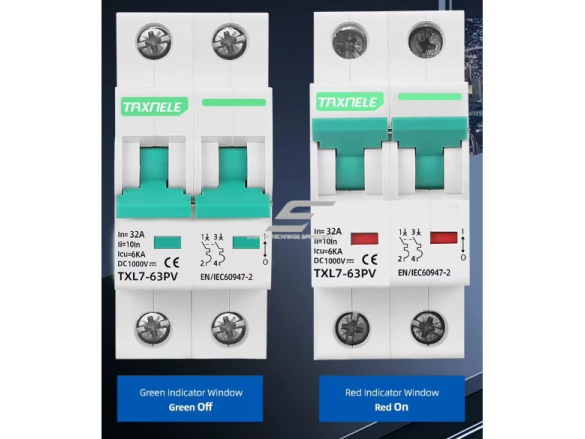

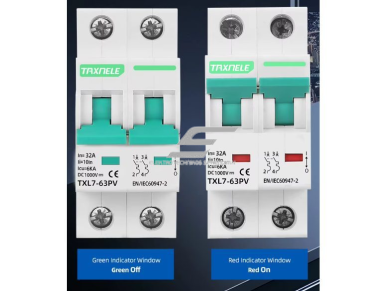

Modulinis apsauginis nuolatinės įtampos automatinis jungiklis saulės moduliams | 2P | 25A | 1000VDC | 6kA | C | DIN | Elsp Group | ES-TXL7-25PV
Kodas: ES-TXL7-25PVKaina 25.56 € su PVM( 21.13 € be PVM )Dvipolis DC automatinis jungiklis PV stygoms ir akumuliatorių grandinėms: 25 A, C charakteristika, iki 1000 V DC, Icu 6 kA, 2 moduliai DIN. Apsaugo nuo perkrovos ir trumpojo jungimo, atjungia „+“ ir „−“ vienu metu.
-
Modulinis apsauginis nuolatinės įtampos automatinis jungiklis saulės moduliams | 2P | 25A | 1000VDC | 6kA | C | DIN | Elsp Group | ES-TXL7-25PV
ES-TXL7-25PV – dvipolis nuolatinės srovės (DC) automatinis jungiklis, skirtas saulės elektrinių stygų, inverterių įėjimų ir akumuliatorių grandinių apsaugai. Vienas polius jungiamas į „+“, kitas – į „−“ grandinę, todėl išjungus nutraukiami abu laidai. Jungiklis atjungia grandinę perkrovos (šiluminis atkabiklis) ir trumpojo jungimo (elektromagnetinis atkabiklis) atveju.
Pagrindinė mintis:
Nuolatinės srovės lankas neužgęsta pats, kaip kintamosios srovės grandinėje, todėl DC grandinėse įprastas AC automatas netinka. ES-TXL7-25PV skirtas būtent DC grandinėms iki 1000 V, o 25 A nominalas ir C charakteristika tinka PV stygoms, jungimo dėžutėms ir nedidelėms akumuliatorių sistemoms. Vienas modulis apsaugo ir leidžia rankiniu būdu atjungti visą DC grandinę.Nominali srovė
25 A, C charakteristikaDarbinė įtampa
iki 1000 V DC (2P)Pertraukimo geba
Icu 6 kAPlotis

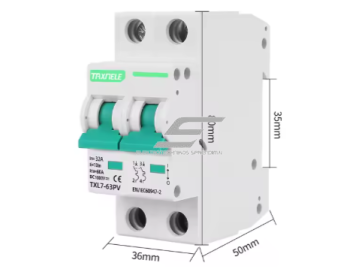

36 mm – 2 moduliaiVeikimo principas

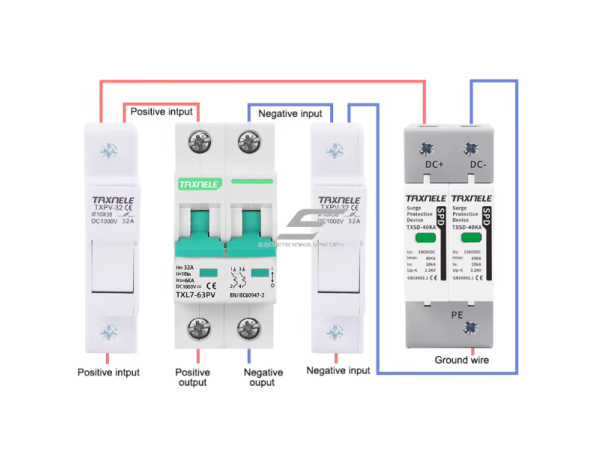

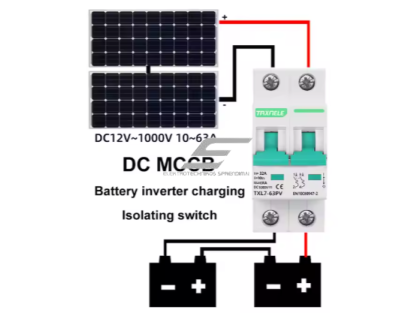

Jungiklis montuojamas ant 35 mm DIN bėgelio DC skydelyje arba PV jungimo dėžutėje. Šaltinis (PV styga ar akumuliatorius) jungiamas prie viršutinių gnybtų 1 ir 3, apkrova (inverteris, valdiklis) – prie apatinių gnybtų 2 ir 4: vienas polius „+“ grandinei, kitas – „−“ grandinei.
Esant ilgalaikei perkrovai suveikia šiluminis atkabiklis, esant trumpajam jungimui – elektromagnetinis. Abu poliai mechaniškai sujungti, todėl atsijungia kartu. Lankas, susidarantis atjungiant DC srovę, gesinamas lanko gesinimo kameroje.
Rezultatas – apsaugota DC kabelių linija ir galimybė rankenėle saugiai atjungti stygą ar akumuliatorių techninės priežiūros metu, prieš tai atjungus apkrovą.
Kuo naudingas ES-TXL7-25PV?
Viename 36 mm pločio modulyje sujungta DC grandinės apsauga nuo perkrovos ir trumpojo jungimo bei rankinis abiejų polių atjungimas iki 1000 V DC – be atskirų saugiklių laikiklių PV grandinėse iki 25 A.Techninės specifikacijos
Prekės tipas Modulinis DC automatinis jungiklis (MCB) saulės elektrinėms ir DC grandinėms Gamintojas Elsp Group Prekės kodas ES-TXL7-25PV Polių skaičius 2P (atskiri poliai „+“ ir „−“ grandinėms) Nominali srovė (In) 25 A Darbinė įtampa (Ue) 12–1000 V DC (2P) Ribinė pertraukimo geba (Icu) 6 kA Atjungimo charakteristika C Atkabikliai šiluminis (perkrova) ir elektromagnetinis (trumpasis jungimas) Srovės rūšis tik nuolatinė srovė (DC) Gnybtų žymėjimas ir jungimas 1–2 ir 3–4; šaltinis – viršuje (1, 3), apkrova – apačioje (2, 4) Plotis 36 mm (2 moduliai) Montavimas 35 mm DIN bėgelis Apsaugos klasė IP20 (montuoti skyde ar dėžutėje) Darbo temperatūra −25…+70 °C Standartas IEC/EN 60947-2 Pagrindinės funkcijos
- Apsauga nuo perkrovos – šiluminis atkabiklis atjungia grandinę, kai srovė ilgai viršija 25 A, ir saugo DC kabelį nuo perkaitimo.
- Apsauga nuo trumpojo jungimo – elektromagnetinis atkabiklis greitai nutraukia gedimo srovę iki 6 kA.
- Dvipolis atjungimas – „+“ ir „−“ laidai nutraukiami vienu metu – po atjungimo grandinėje nelieka vieno prijungto poliaus.
- DC lanko gesinimas – konstrukcija skirta nuolatinei srovei iki 1000 V, kurios lankas nenutrūksta savaime.
- Rankinis atjungimas – rankenėle styga ar akumuliatorius atjungiamas aptarnavimui ar keitiklio keitimui.
- Kompaktiškumas – 36 mm plotis – vieta DIN bėgelyje ir PV jungimo dėžutėje taupoma.
Kur naudojamas?
- PV stygų atjungimas ir apsauga nuo atgalinės srovės prieš tinklo inverterį
- Saulės modulių jungimo dėžutės (combiner box)
- Hibridinių inverterių PV įėjimų apsauga
- MPPT įkrovimo valdiklių įėjimo ir išėjimo grandinės
- Akumuliatorių grandinės sodybose, nameliuose ant ratų ir autonominėse sistemose
- Telekomunikacijų ir automatikos DC maitinimo skirstymas
- DC paskirstymo skydai komerciniuose ir pramoniniuose objektuose
Naudojimas pagal poreikį
Saulės elektrinių montuotojui.
Vienas modulis stygai – aiškus atjungimo taškas prie inverterio ir kabelio apsauga nuo atgalinės srovės iš lygiagrečių stygų ar akumuliatoriaus.Sodybos ar autonominės sistemos savininkui.
Leidžia saugiai atjungti saulės modulius nuo valdiklio ar akumuliatoriaus prieš valymą, priežiūrą ar įrangos keitimą.Skydų gamintojui.
Standartinis 36 mm DIN modulis lengvai suplanuojamas DC skydo ar jungimo dėžutės išdėstyme.Praktinis panaudojimas
Jeigu sodyboje įrengta apie 8 kW elektrinė su dviem stygomis po 10 modulių, o kiekvienos stygos trumpojo jungimo srovė yra apie 14 A, tada prie hibridinio inverterio kiekvienai stygai statomas atskiras ES-TXL7-25PV: „+“ laidas jungiamas prie vieno poliaus, „−“ – prie kito, styga – viršuje, inverteris – apačioje. Prieš keičiant inverterį ar tikrinant jungtis, inverteris išjungiamas, tada jungiklio rankenėle atjungiamos stygos. Tokioje vienos stygos grandinėje jungiklis pirmiausia atlieka atjungimo taško funkciją: nuo pačios stygos trumpojo jungimo srovės (apie 14 A, mažiau nei 25 A nominalas) jis nesuveiks, o apsauga veikia nuo atgalinės srovės iš lygiagrečių stygų, inverterio ar akumuliatoriaus pusės.Pliusai
- Skirtas nuolatinei srovei iki 1000 V DC
- Atjungia abu polius vienu judesiu
- Perkrovos ir trumpojo jungimo apsauga viename modulyje
- Icu 6 kA pertraukimo geba
- C charakteristika – tinkama DC kabelių linijų apsaugai
- Kompaktiškas – 36 mm, standartinis DIN montavimas
- Platus darbo temperatūrų intervalas −25…+70 °C
Minusai / ribojimai
- Tik DC grandinėms – kintamosios srovės (AC) grandinei rinkitės AC automatinį jungiklį
- Poliškumo ženklų (+/−) ant korpuso nėra – laikykitės krypties: šaltinis viršuje, apkrova apačioje, ir patikrinkite konkretaus gaminio etiketę
- Icu 6 kA – didelėms ličio akumuliatorių sistemoms, kurių trumpojo jungimo srovė didesnė, reikalingas DC saugiklis su didesne pertraukimo geba
- IP20 – lauke montuojamas tik sandarioje dėžutėje
- Nepakeičia atskiro DC skyriklio ar avarinio atjungimo įrenginio, jei jį reikalauja projektas ar priešgaisriniai reikalavimai
Saugos ir montavimo pastabos
- Dienos šviesoje PV stygos laidai visada yra įtampoje – prieš montavimą atjunkite stygą jungtimis ar uždenkite modulius.
- Neatjunkite PV jungčių (MC4) ir jungiklio esant apkrovai, kai inverteris dirba – pirmiausia išjunkite inverterį.
- Laikykitės jungimo krypties: šaltinis prie gnybtų 1 ir 3 (viršuje), apkrova prie gnybtų 2 ir 4 (apačioje); „+“ ir „−“ grandines junkite skirtingais poliais.
- Prieš įjungdami multimetru patikrinkite stygos poliškumą ir įtampą – atvirosios grandinės įtampa šaltą dieną neturi viršyti 1000 V.
- Gnybtus priveržkite tvirtai ir patikrinkite po pirmųjų darbo savaičių – atsilaisvinęs DC kontaktas kaista ir gali sukelti lanką.
- Kabelio skerspjūvį parinkite pagal projektą ir 25 A nominalą, naudokite PV kabelį ir antgalius.
- Montavimą ir prijungimą atlieka kvalifikuotas elektrikas.
Greitas pasirinkimo gidas
2P25 A1000 V DCIcu 6 kAC charakteristikaDIN 36 mmTinka, kai reikia:- apsaugoti ir atjungti PV stygą iki 1000 V DC
- apsaugoti DC kabelį, kurio darbinė srovė mažesnė nei 25 A
- atjungti saulės modulius nuo MPPT valdiklio ar inverterio
- apsaugoti nedidelę akumuliatorių grandinę, kurios trumpojo jungimo srovė neviršija 6 kA
Patikrinkite prieš naudojimą:- stygos Voc esant žemiausiai temperatūrai ≤ 1000 V
- stygos Isc ir projektinė atsarga atitinka 25 A nominalą
- kabelio leistinoji srovė ne mažesnė nei 25 A
- akumuliatoriaus galima trumpojo jungimo srovė ≤ 6 kA
- jungimo kryptis – šaltinis viršuje, apkrova apačioje
Svarbus priminimas: ES-TXL7-25PV nepakeičia viršįtampių ribotuvo (SPD), PV stygų saugiklių ten, kur jų reikia lygiagrečioms stygoms, ir atskiro DC skyriklio, jei jo reikalauja projektas. Kintamosios srovės grandinėms jis netinka.DUK
Ar šį jungiklį galima naudoti AC grandinėje?
Ne, jis skirtas tik nuolatinės srovės grandinėms – AC grandinei rinkitės AC automatinį jungiklį.Kaip prijungti „+“ ir „−“ laidus?
Šaltinį junkite prie viršutinių gnybtų 1 ir 3, apkrovą – prie apatinių 2 ir 4, „+“ grandinę per vieną polių, „−“ grandinę per kitą.Ar tinka 1000 V PV stygai?
Tinka, jei stygos atvirosios grandinės įtampa esant žemiausiai vietos temperatūrai neviršija 1000 V.Ar 25 A tinka mano stygai?
Nominalas turi būti didesnis už stygos trumpojo jungimo srovę Isc su projekte numatyta atsarga ir neviršyti kabelio leistinosios srovės.Ar galima juo apsaugoti akumuliatorių?
Galima, jei akumuliatoriaus trumpojo jungimo srovė neviršija 6 kA; didelėms ličio sistemoms reikalingas DC saugiklis su didesne pertraukimo geba.Ar jis pakeičia DC skyriklį ar gaisrinį jungiklį?
Ne – jei projektas ar priešgaisriniai reikalavimai numato atskirą DC skyriklį ar avarinį atjungimą, jį reikia įrengti papildomai.Modulinis apsauginis nuolatinės įtampos automatinis jungiklis saulės moduliams | 2P | 25A | 1000VDC | 6kA | C | DIN | Elsp Group | ES-TXL7-25PV
Dvipolis DC automatinis jungiklis ES-TXL7-25PV (Elsp Group) – 25 A, C charakteristika, iki 1000 V DC, Icu 6 kA, 36 mm DIN modulis. Skirtas saulės elektrinių stygų, inverterių, MPPT valdiklių ir akumuliatorių grandinių apsaugai nuo perkrovos ir trumpojo jungimo bei saugiam abiejų polių atjungimui.
Iliustracinis vaizdas gali būti sukurtas naudojant DI. Prekės išvaizda gali nežymiai skirtis nuo pavaizduotos. Vadovaukitės technine specifikacija.GamintojasCE ženklinimas – ką tai reiškia pirkėjui?
CE ženklas reiškia, kad gamintojas deklaruoja, jog gaminys atitinka jam taikomus Europos Sąjungos saugos, sveikatos, aplinkosaugos ir techninius reikalavimus.
Paprastai tariant:
CE ženklinimas parodo, kad produktas gali būti teisėtai parduodamas ir naudojamas Europos Sąjungos rinkoje, jeigu jis naudojamas pagal gamintojo nurodytą paskirtį.Ką užtikrina CE ženklinimas?
- Saugumą – gaminys turi būti saugus naudoti pagal paskirtį.
- Atitiktį ES reikalavimams – produktas turi atitikti jam taikomus teisės aktus ir standartus.
- Elektromagnetinį suderinamumą – elektros įrenginys neturi trikdyti kitų prietaisų veikimo.
- Aplinkosaugos reikalavimus – gaminys turi atitikti taikomus medžiagų naudojimo reikalavimus, pvz., RoHS.
- Tinkamumą ES rinkai – produktas gali būti tiekiamas ir naudojamas Europos Sąjungos šalyse.
Ką tai reiškia jums?
Pirkdami CE ženklu pažymėtą gaminį, gaunate produktą, kuris pagal gamintojo deklaraciją atitinka Europos Sąjungoje taikomus saugos ir techninius reikalavimus.Svarbu žinoti
CE ženklas nėra atskiras kokybės sertifikatas. Tai gamintojo deklaracija, kad gaminys atitinka jam taikomus ES reikalavimus.
Galutinė atitiktis vertinama pagal gamintojo ES atitikties deklaraciją, techninę dokumentaciją ir gaminio ženklinimą.
Pirkėjui naudinga, nes:
- produktas atitinka jam taikomus ES normatyvus;
- gaminys tinkamas naudoti pagal nurodytą paskirtį;
- mažesnė neatitikties ar nesaugaus naudojimo rizika;
- tinka buitiniam, komerciniam ar pramoniniam naudojimui, jei tai numatyta gamintojo dokumentacijoje.
Trumpai
CE ženklinimas padeda pirkėjui suprasti, kad gaminys yra skirtas ES rinkai ir pagal gamintojo deklaraciją atitinka būtinus saugos, techninius bei aplinkosaugos reikalavimus.
