  •   Modulinis apsauginis nuolatinės įtampos automatinis jungiklis saulės moduliams | 2P | 32A | 500VDC | C | 10kA | DIN | MCB-DC | VECAS | HSA3-DC-232500
      Modulinis apsauginis nuolatinės įtampos automatinis jungiklis saulės moduliams | 2P | 32A | 500VDC | C | 10kA | DIN | MCB-DC | VECAS | HSA3-DC-232500 1
      Modulinis apsauginis nuolatinės įtampos automatinis jungiklis saulės moduliams | 2P | 32A | 500VDC | C | 10kA | DIN | MCB-DC | VECAS | HSA3-DC-232500 2
      Modulinis apsauginis nuolatinės įtampos automatinis jungiklis saulės moduliams | 2P | 32A | 500VDC | C | 10kA | DIN | MCB-DC | VECAS | HSA3-DC-232500 3

    Modulinis apsauginis nuolatinės įtampos automatinis jungiklis saulės moduliams | 2P | 32A | 500VDC | C | 10kA | DIN | MCB-DC | VECAS | HSA3-DC-232500

    Kodas: HSA3-DC-232500
    Pasiteirauti apie prekę
    Kaina 19.80 € su PVM
    ( 16.36 € be PVM )
    Modulinis apsauginis nuolatinės įtampos automatinis jungiklis skirtas DC elektros grandinių apsaugai nuo perkrovos ir trumpojo jungimo. Tai 2 polių, 32A, 500VDC automatinis jungiklis su C išjungimo charakteristika, 10kA pertraukimo geba ir montavimu ant DIN bėgelio. Įrenginys tinkamas saulės modulių, PV sistemų, akumuliatorių, inverterių, DC paskirstymo skydų ir kitų nuolatinės įtampos grandinių apsaugai.
  • Prekės aprašymas

    Modulinis DC automatinis jungiklis – 2P, 32A, 500VDC, C kreivė, 10kA, DIN

    Modulinis apsauginis nuolatinės įtampos automatinis jungiklis skirtas DC elektros grandinių apsaugai nuo perkrovos ir trumpojo jungimo. Tai 2 polių, 32A, 500VDC automatinis jungiklis su C išjungimo charakteristika, 10kA pertraukimo geba ir montavimu ant DIN bėgelio. Įrenginys tinkamas saulės modulių, PV sistemų, akumuliatorių, inverterių, DC paskirstymo skydų ir kitų nuolatinės įtampos grandinių apsaugai.

    Pagrindinė mintis:
    Šis automatinis jungiklis skirtas nuolatinės įtampos DC grandinėms, kuriose būtina apsauga nuo perkrovos ir trumpojo jungimo. Jis ypač aktualus saulės elektrinėms, DC paskirstymo skydams, akumuliatorinėms sistemoms ir inverterių grandinėms, kur įprasti AC automatiniai jungikliai netinka.
    Poliai
    2P
    Srovė
    32A
    Įtampa
    500V DC
    Pertraukimo geba
    10kA

    Veikimo principas

    DC automatinis jungiklis stebi grandinės srovę ir, atsiradus perkrovai arba trumpajam jungimui, automatiškai atjungia grandinę. Šiluminis išjungimo mechanizmas reaguoja į ilgalaikę perkrovą, o magnetinis mechanizmas – į staigų srovės šuolį trumpojo jungimo metu.

    C kreivės charakteristika reiškia, kad jungiklis skirtas grandinėms, kuriose gali būti didesnės įjungimo srovės. Tokia charakteristika aktuali DC sistemose, kur naudojami inverteriai, maitinimo šaltiniai, akumuliatoriai, valdikliai ar kiti įrenginiai, galintys trumpam sukurti didesnę paleidimo srovę.

    Kodėl DC grandinėms reikalingas specialus automatinis jungiklis?
    Nuolatinės įtampos grandinėse elektros lankas gesinamas sunkiau nei kintamosios įtampos grandinėse, todėl DC sistemoms turi būti naudojami būtent DC įtampai pritaikyti automatiniai jungikliai. Šis modelis skirtas 500V DC grandinėms ir neturi būti naudojamas AC tinkluose, jeigu gamintojas nenurodo kitaip.

    Techniniai parametrai

    Produkto tipas Modulinis apsauginis nuolatinės įtampos automatinis jungiklis
    Gamintojas VECAS
    Modelis HSA3-DC-232500
    Serija / tipas MCB-DC
    Polių skaičius 2P
    Nominali srovė In 32A
    Nominali darbinė įtampa Ue 500V DC
    Nominali izoliacijos įtampa Ui 500V DC
    Nominali smūginė įtampa Uimp 4kV
    Didžiausia pertraukimo geba Icn 10kA
    Darbo pertraukimo geba Ics 75% Icn
    Išjungimo charakteristika C kreivė, 1–15 In
    Išjungimo mechanizmas Šiluminis ir magnetinis
    Mechaninis atsparumas 10 000 ciklų
    Elektrinis atsparumas 1 000 ciklų
    Laidų prijungimo skerspjūvis In ≤ 32A: 1–25 mm²; In ≥ 40A: 10–25 mm²
    Montavimas Ant DIN bėgelio
    Darbinė temperatūra -20°C iki +70°C
    Darbinis aukštis ≤ 2000 m
    Santykinė drėgmė ≤ 90%
    Taršos lygis 2
    Aplinka Be smarkių vibracijų ar smūgių

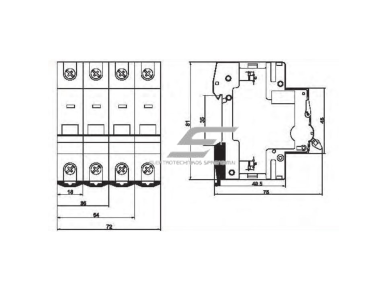

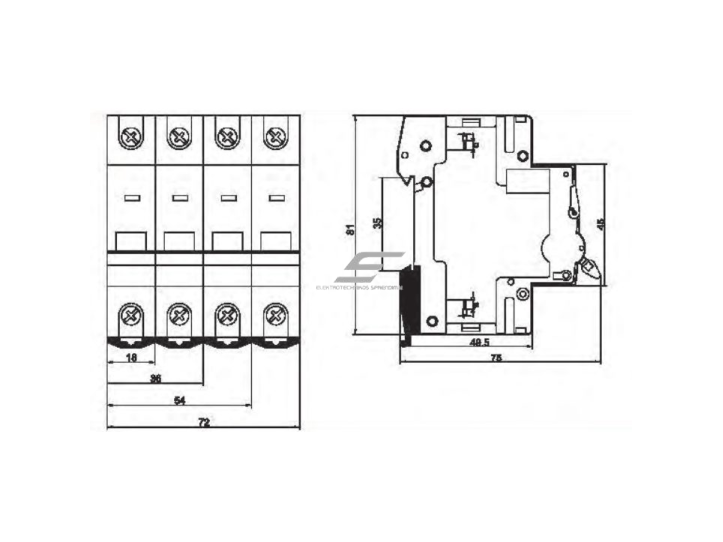

    Matmenys 36x81x75 mm
    Svoris 0.21 kg

    Kur naudojamas?

    • Saulės elektrinėse ir PV sistemose – DC grandinių apsaugai nuo perkrovos ir trumpojo jungimo.
    • DC paskirstymo skyduose – nuolatinės įtampos grandinių atjungimui ir apsaugai.
    • Akumuliatorinėse sistemose – baterijų ir DC maitinimo grandinių apsaugai pagal tinkamą schemą.
    • Inverterių grandinėse – DC pusės apsaugai, kai parametrai atitinka įrangos reikalavimus.
    • Įkrovimo stotelėse – DC grandinių apsaugai, jei techniniai parametrai suderinti.
    • Telekomunikacijų maitinimo sistemose – nuolatinės įtampos maitinimo linijoms.
    • Pramoninėje DC automatikoje – valdymo ir maitinimo grandinių apsaugai.

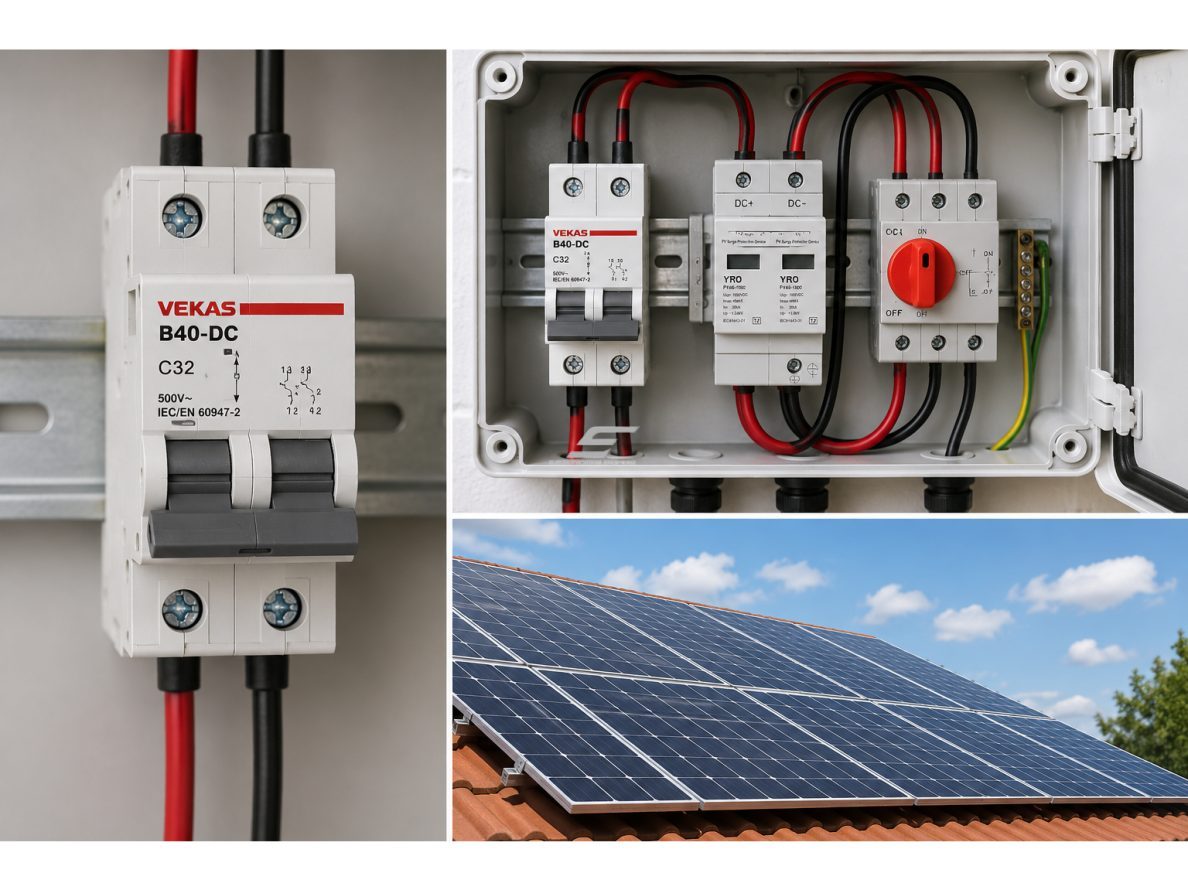

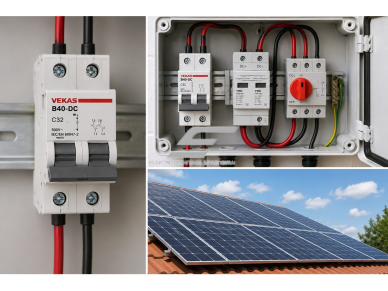

    Praktinis montavimo pavyzdys

    Pavyzdžiui, automatinis jungiklis montuojamas DC paskirstymo skydelyje ant DIN bėgelio tarp saulės modulių grandinės ir inverterio DC įėjimo. Tokiu būdu jis gali atjungti grandinę perkrovos ar trumpojo jungimo atveju ir suteikti papildomą apsaugos lygį sistemos aptarnavimo metu.

    Taip pat jungiklis gali būti naudojamas akumuliatorinėse, telekomunikacijų ar pramoninės automatikos DC sistemose, jeigu įtampa, srovė, poliškumas, pertraukimo geba ir kabelių skerspjūviai atitinka konkrečios sistemos projektą.

    Pliusai

    • Skirtas DC sistemoms – pritaikytas nuolatinės įtampos grandinėms iki 500V DC.
    • 2P konstrukcija – leidžia atjungti dvi DC grandinės linijas pagal schemą.
    • 32A nominali srovė – tinkama daugeliui mažesnių ir vidutinių DC grandinių, jei suderinta su projektu.
    • 10kA pertraukimo geba – aukštesnis saugumo lygis trumpojo jungimo atvejais.
    • Šiluminis ir magnetinis išjungimas – apsauga nuo perkrovos ir trumpojo jungimo.
    • C kreivė – tinkama grandinėms su didesnėmis paleidimo srovėmis.
    • DIN montavimas – lengvai montuojamas standartiniuose elektros skyduose.
    • Darbinė temperatūra iki +70°C – tinkamas sudėtingesnėms techninėms aplinkoms, laikantis montavimo sąlygų.

    Minusai / ribojimai

    • Skirtas tik DC įtampai – netinka AC tinklams, jeigu gamintojas nenurodo kitaip.
    • Ribotas elektrinis atsparumas – 1 000 elektrinių ciklų, todėl netinka itin dažnam junginėjimui kaip valdymo jungiklis.
    • Reikia teisingo poliškumo – DC sistemose būtina laikytis gamintojo nurodytos pajungimo krypties ir poliškumo.
    • 500V DC riba – netinka sistemoms, kurių DC įtampa viršija šią vertę.
    • Reikia tinkamai parinkti pagal trumpąjį jungimą – 10kA pertraukimo geba turi būti pakankama konkrečiai sistemai.
    • Netinka smarkių vibracijų aplinkai – nurodyta naudoti aplinkoje be smarkių vibracijų ar smūgių.

    Saugos ir montavimo pastabos

    DC automatinis jungiklis yra apsaugos aparatas, todėl jo parinkimas ir montavimas turi būti atliekamas pagal konkrečios sistemos įtampą, srovę, trumpojo jungimo srovę, kabelių skerspjūvius, poliškumą ir gamintojo nurodymus.

    • Montavimą turi atlikti kvalifikuotas elektrikas arba saulės elektrinių montavimo specialistas.
    • Naudoti tik DC grandinėse, jeigu gamintojas nenurodo tinkamumo AC tinklams.
    • Negalima viršyti 500V DC ir 32A nominalių parametrų.
    • Būtina laikytis poliškumo ir pajungimo krypties, nes DC automatiniai jungikliai gali turėti nurodytą srovės tekėjimo kryptį.
    • Pertraukimo geba turi atitikti sistemą – 10kA turi būti pakankama konkrečiai trumpojo jungimo srovei.
    • Laidų skerspjūvis turi būti parinktas pagal apkrovą ir atitikti jungiklio gnybtų galimybes.
    • Ne naudoti kaip dažnai junginėjamo valdymo jungiklio – elektrinis atsparumas ribotas iki 1 000 ciklų.

    Greitas pasirinkimo gidas

    VECAS HSA3-DC-232500 – tinkamas pasirinkimas, kai reikia 2P automatinio jungiklio DC grandinei iki 500V DC ir 32A, pavyzdžiui, saulės modulių, inverterių, akumuliatorių ar DC paskirstymo skydo apsaugai. Jungiklis montuojamas ant DIN bėgelio ir turi 10kA pertraukimo gebą.

    Poliai
    2P
    Srovė
    32A
    Įtampa
    500V DC
    Geba
    10kA
    Tinka, kai reikia:
    • apsaugoti DC grandinę nuo perkrovos ir trumpojo jungimo;
    • naudoti jungiklį saulės elektrinės DC pusėje;
    • montuoti apsaugos aparatą ant DIN bėgelio;
    • naudoti 2P sprendimą iki 500V DC;
    • turėti 10kA pertraukimo gebą DC sistemoje.
    Patikrinkite prieš montavimą:
    • ar sistemos įtampa neviršija 500V DC;
    • ar 32A nominali srovė tinka konkrečiai grandinei;
    • ar 10kA pertraukimo geba pakankama sistemos trumpojo jungimo srovei;
    • ar C kreivė tinkama apkrovos tipui;
    • ar kabelių skerspjūviai atitinka gnybtų ir apkrovos reikalavimus;
    • ar laikomasi DC poliškumo ir pajungimo krypties.
    Svarbus priminimas:
    Šis jungiklis skirtas nuolatinės įtampos DC grandinėms. Jo negalima montuoti kaip įprasto AC automatinio jungiklio, jei gamintojas nenurodo tinkamumo AC tinklams. DC sistemoje būtina laikytis poliškumo, pajungimo krypties ir projekto reikalavimų.

    DUK – dažniausiai užduodami klausimai

    Kam skirtas šis DC automatinis jungiklis?
    Jis skirtas nuolatinės įtampos DC grandinių apsaugai nuo perkrovos ir trumpojo jungimo, ypač saulės elektrinėse, akumuliatorinėse sistemose ir DC paskirstymo skyduose.
    Ar šis jungiklis tinka saulės moduliams?
    Taip, jis gali būti naudojamas saulės modulių ir PV sistemų DC grandinėse, jeigu įtampa, srovė ir pertraukimo geba atitinka konkrečią sistemą.
    Ar galima naudoti AC tinkle?
    Ne, šis modelis skirtas DC įtampai. AC tinklams reikia naudoti AC grandinėms pritaikytus automatinius jungiklius, jeigu gamintojas nenurodo kitaip.
    Kokia nominali įtampa?
    Nominali darbinė įtampa yra 500V DC.
    Kokia nominali srovė?
    Nominali srovė yra 32A.
    Ką reiškia C kreivė?
    C kreivė reiškia išjungimo charakteristiką, kuri tinka grandinėms su didesnėmis trumpalaikėmis įjungimo srovėmis. Galutinis parinkimas priklauso nuo apkrovos ir sistemos projekto.
    Ar galima naudoti kaip dažną įjungimo / išjungimo jungiklį?
    Nerekomenduojama naudoti kaip dažnai junginėjamo valdymo jungiklio, nes elektrinis atsparumas nurodytas iki 1 000 ciklų.
    Kur montuojamas šis jungiklis?
    Jungiklis montuojamas ant standartinio DIN bėgelio elektros paskirstymo skyde arba DC paskirstymo dėžėje.

    Patikima DC grandinių apsauga saulės ir akumuliatorinėms sistemoms

    2P 32A 500VDC automatinis jungiklis padeda apsaugoti nuolatinės įtampos grandines nuo perkrovos ir trumpojo jungimo saulės elektrinėse, DC skyduose, inverterių bei akumuliatorinėse sistemose.

    Dėl 10kA pertraukimo gebos, C kreivės, šiluminio-magnetinio išjungimo mechanizmo ir DIN montavimo šis MCB-DC jungiklis yra praktiškas pasirinkimas profesionalioms 500V DC apsaugos grandinėms.

    Iliustracinis vaizdas gali būti sukurtas naudojant DI. Prekės išvaizda gali nežymiai skirtis nuo pavaizduotos. Vadovaukitės technine specifikacija.
