Modulinis apsauginis nuolatinės įtampos automatinis jungiklis saulės moduliams | 2P | 6A | 1000VDC | 6kA | DIN | ES-TXBD1-06

Techninės specifikacijos:

• Polių skaičius: 2P
• Nominali srovė (In): 6A
• Nominali darbinė įtampa (Ue): 12–1000V DC
• Nominali izoliacijos įtampa (Ui): 1200V DC
• Didžiausia pertraukimo galia (Icu): 6kA
• Charakteristika: C (standartinė srovės nutraukimo kreivė)
• Mechaninis ilgaamžiškumas: 20 000 įjungimo/išjungimo ciklų
• Elektros ilgaamžiškumas: 10 000 ciklų

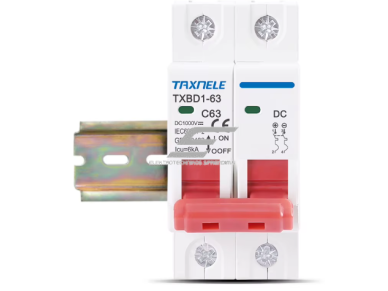

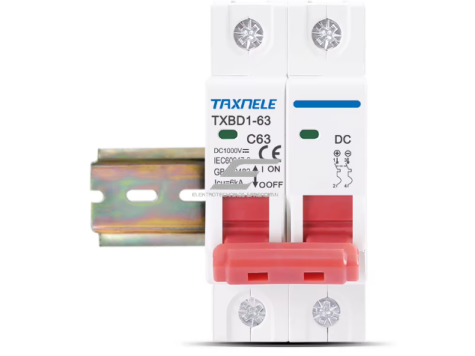

• Tvirtinimas: DIN bėgelis (35 mm)
• Darbo temperatūra: -25 °C ~ +70 °C

Funkcijos:

• Apsauga nuo trumpojo jungimo ir perkrovos DC tinkluose

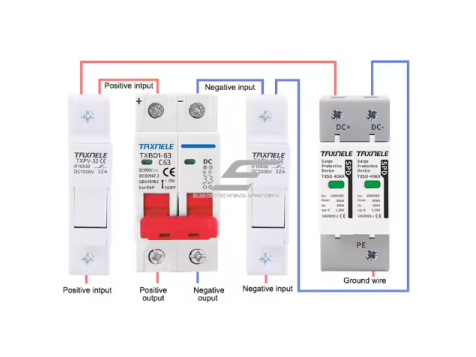

• Saugi PV modulių, baterijų ir inverterių apsauga
• Tinka naudoti vienos ar kelių sekcijų fotovoltinėse sistemose
• Idealiai tinka naudoti valdymo grandinėse, PV sekcijose ar žemos srovės apsaugai, kur reikalingas tikslus ir greitas atjungimas
• Greitas atjungimas esant avarinei situacijai

Naudojimas:

• Saulės fotovoltinės (PV) sistemos (gyvenamieji ir pramoniniai objektai)
• Nuolatinės srovės paskirstymo dėžės
• Baterijų sistemų (akumuliatorių) grandinių apsauga
• Inverterių apsauga
• Mikroinverterių ir saulės plokščių eilių saugikliai

Pliusai:

• Didelė pertraukimo galia – iki 6kA, užtikrina saugumą net intensyvaus krūvio atvejais
• Platus įtampos diapazonas – nuo 12V iki 1000V DC

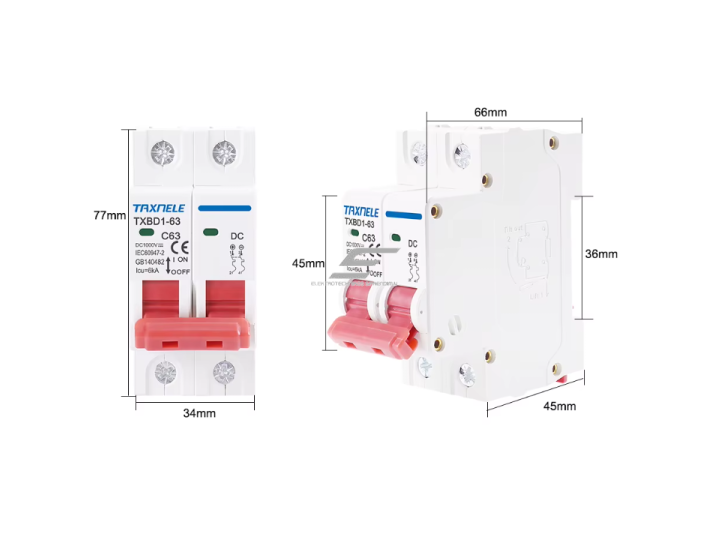

• Kompaktiškas dydis, tinka ribotai montavimo erdvei
• Ilga eksploatacija – iki 20 000 mechaninių ciklų
• Greitas ir paprastas montavimas ant standartinio DIN bėgelio

Minusai:

• Tik DC įtampai – netinkamas AC tinklams
• Montavimui reikalinga minimali elektros instaliacijos žinių bazė

Saulės sistemos jungiklis 6A – tai puikus pasirinkimas, kai reikia apsaugoti jautrias, mažos srovės DC grandines. Tai gali būti PV modulių sekcijos, kontroliniai įrenginiai ar valdymo automatikos mazgai. Nors šis modelis netinka didelės galios srautui, jis yra būtinas apsaugai fotovoltinėse ar DC sistemose.
