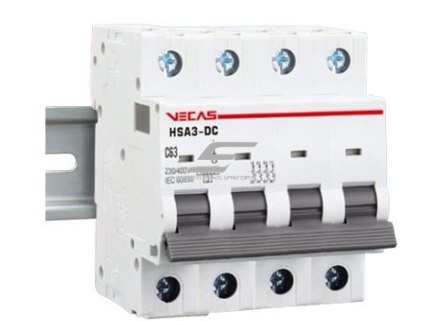

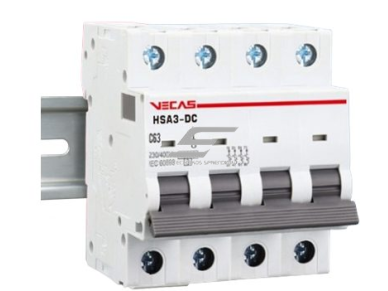

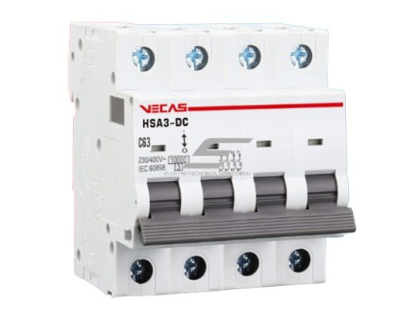

Modulinis apsauginis nuolatinės įtampos automatinis jungiklis saulės moduliams | 4P | 40A | 1000VDC | C | 10kA | DIN | MCB-DC | VECAS | HSA3-DC-4401000

Techninės specifikacijos:

• Polių skaičius: 4P
• Nominali darbinė įtampa (Ue): 1000V DC
• Nominali srovė (In): 40A
• Nominali izoliacijos įtampa (Ui): 1000V DC
• Nominali smūginė įtampa (Uimp): 4kV
• Didžiausia pertraukimo geba (Icn): 10 kA
• Darbo pertraukimo geba (Ics): 75% Icn
• Išjungimo charakteristika: C kreivė (1–15 In)
• Išjungimo mechanizmas: Šiluminis ir magnetinis (thermal-magnetic)
• Mechaninis atsparumas: 10 000 ciklų
• Elektrinis atsparumas: 1 000 ciklų
• Laidai: In ≤ 32A: 1–25 mm²; In ≥ 40A: 10–25 mm²
• Montavimas: Ant DIN bėgelio (standartinis)
• Darbinė temperatūra: -20°C iki +70°C
• Aukštis: ≤ 2000 m
• Santykinė drėgmė: ≤ 90%
• Taršos lygis: 2
• Aplinka: Be smarkių vibracijų ar smūgių

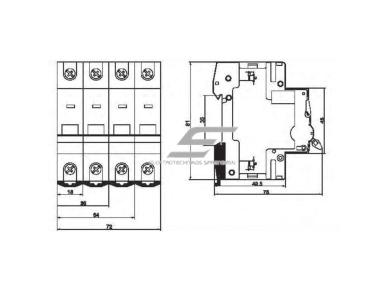

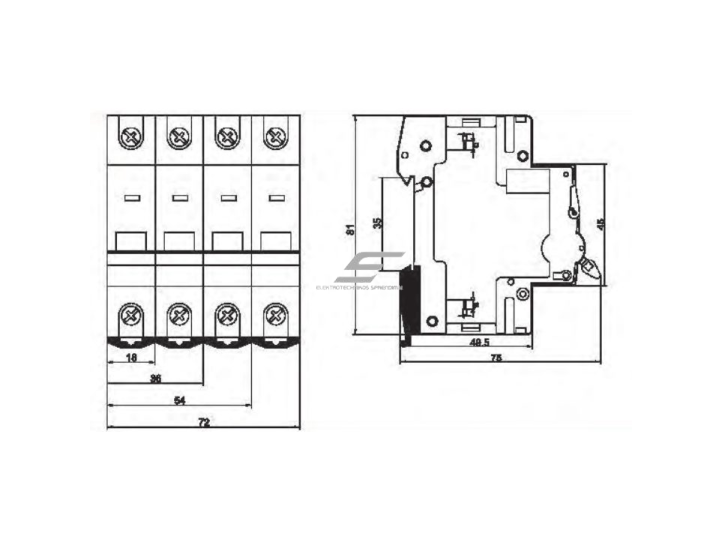

• Matmenys: 72x81x75 mm
• Svoris: 0.41 kg

Funkcijos:

• Apsauga nuo perkrovos ir trumpojo jungimo
• Tinka naudoti DC sistemose (saulės energija, akumuliatoriai, inverteriai)
• Greita ir tiksli reakcija pagal C kreivės charakteristiką
• Lengvas montavimas ant DIN bėgelio

Naudojimo sritys:

• Saulės elektrinės (PV sistemos)
• DC paskirstymo skydai
• Įkrovimo stotelės
• Akumuliatorinės sistemos
• Pramoninė DC automatika
• Telekomunikacijų maitinimo sistemos

Pliusai:

• Didelė pertraukimo geba – iki 10 kA
• Patikimas veikimas net esant aukštai aplinkos drėgmei
• Paprastas montavimas ir priežiūra

Minusai:

• Skirtas tik DC įtampai – netinka AC tinklams
• Ribotas elektrinis atsparumas (1000 ciklų) – netinka itin dažnam įjungimui/išjungimui
