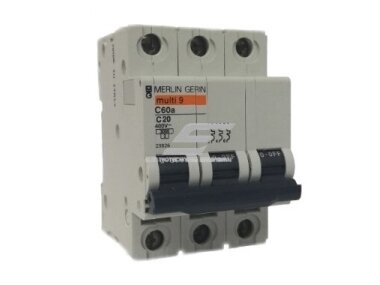

Modulinis automatinis jungiklis | 3P | 20A | C | 6kA | DIN | MCB | Merlin Gerin | Multi9 C60N | 24285
Kodas: 24285Kaina 31.09 € su PVM( 25.69 € be PVM )Automatinis jungiklis skirtas trijų fazių elektros sistemoms. Jis užtikrina veiksmingą ir patikimą apsaugą nuo per didelės srovės, perkrovų ir trumpojo jungimo. Šis jungiklis yra dalis Multi9 C60N serijos, kuri yra žinoma dėl savo kokybės, patikimumo ir lankstumo įvairiose pramonės ir komercinėse aplikacijose.
Jungiklis su C charakteristika leidžia užtikrinti greitą ir tikslų reagavimą į per didelę srovę, apsaugodamas įrenginius nuo žalos. 20A srovės talpa ir 400V nominali įtampa užtikrina, kad jungiklis bus tinkamas daugeliui standartinių pramoninių ir komercinių elektros sistemų.
-
Modulinis automatinis jungiklis | 3P | 20A | C | 6kA | DIN | MCB | Merlin Gerin | Multi9 C60N | 24285
Merlin Gerin (Schneider Electric) Multi9 C60N serijos 3 polių modulinis automatinis jungiklis, 20 A, C kreivė. Saugo grandinę nuo perkrovos ir trumpojo jungimo, montuojamas ant 35 mm DIN bėgelio. C60N – pramoninės ir komercinės paskirties Multi9 serijos versija, skirta komerciniams pastatams ir pramonės skirstomiesiems skydams.
Pagrindinė mintis:
Multi9 C60N jungikliai dar stovi daugelyje skydų Lietuvoje. Kai reikia pakeisti vieną sugedusį, tas pats kodas 24285 išlaiko vienodą skydo išvaizdą, tinka esamoms šynoms ir priedams (Vigi C60, papildomiems kontaktams).Poliai / srovė
3P / 20 AKreivė
CAtjungimo geba
6000 A (EN 60898)Įtampa
230/400 V AC (iki 440 V AC)Veikimo principas
Jungiklis užspaudžiamas ant DIN bėgelio, laidai prijungiami varžtiniais gnybtais. Normaliai dirbant jis tiesiog praleidžia srovę.
Šiluminis atkabiklis reaguoja į ilgalaikę perkrovą, elektromagnetinis – į trumpąjį jungimą. C kreivė suveikia, kai srovė pasiekia 5–10 × In, todėl tinka bendrosios paskirties grandinėms.
Atjungęs grandinę jungiklis lieka padėtyje OFF, o pašalinus gedimą įjungiamas rankiniu būdu.
Kuo naudingas 24285?
Tai tikslus originalaus Multi9 C60N jungiklio atitikmuo – keičiant nereikia perdaryti skydo ar keisti šynų.Techninės specifikacijos
Prekės tipas Modulinis automatinis jungiklis (MCB) Gamintojas / serija Merlin Gerin (Schneider Electric) / Multi9 C60N Gamintojo kodas 24285 Polių skaičius 3P Nominali srovė In 20 A Atkabinimo charakteristika C kreivė (5–10 × In pagal EN 60898) Darbinė įtampa 230/400 V AC (iki 440 V AC) Dažnis 50/60 Hz Atjungimo geba Icn (EN 60898) 6000 A Atjungimo geba Icu (IEC 60947-2) 20 kA (230–240 V AC), 10 kA (400–415 V AC), 6 kA (440 V AC) Serijos srovių diapazonas 1–63 A Montavimas DIN bėgelis 35 mm Plotis / aukštis 54 mm (3 moduliai) / 81 mm Mechaninis resursas 20 000 ciklų Standartai EN 60898, IEC 60947-2 Gamybos būsena Gamintojo nebegaminamas; dabartinis Schneider atitikmuo – Acti9 iC60 serija Pagrindinės funkcijos
- Perkrovos apsauga – atjungia grandinę, kol laidai neperkaito.
- Trumpojo jungimo apsauga – C kreivės elektromagnetinis atkabiklis veikia akimirksniu.
- Visų polių atjungimas – 3 poliai atsijungia kartu.
- Suderinamumas – tinka Multi9 šynoms ir priedams.
- Padėties indikacija – svirtis aiškiai rodo ON/OFF.
Kur naudojamas?
- Apšvietimo ir rozetių grandinės
- Trifazių 400 V įrenginių maitinimas
- Senesni skirstomieji skydai su Multi9 C60N įranga
- Komercinių pastatų ir gamybos patalpų skydai
- Sugedusio jungiklio keitimas tokiu pačiu kodu
- Remonto ir aptarnavimo darbai
Naudojimas pagal poreikį
Pastato ūkio vadovui.
Keičiate tik sugedusį jungiklį, skydas lieka toks pats ir dokumentacija nesikeičia.Elektrikui.
Tas pats C60N korpusas – nereikia pjauti šynų ar keisti gretimų aparatų.Pirkimų specialistui.
Nebegaminamą kodą užsakote kartu su kitomis elektros prekėmis, su PVM sąskaita faktūra.Praktinis panaudojimas
Jeigu skyde su Multi9 įranga sugedo 24285, o šalia stovi tokie patys jungikliai, tada jį pakeičiate tuo pačiu kodu – šyna, žymėjimas ir skydo schema lieka nepakitę.Pliusai
- Originalus Merlin Gerin kodas
- Atjungimo geba 6000 A pagal EN 60898
- Tinka Multi9 šynoms ir priedams
- Atitinka EN 60898 ir IEC 60947-2
- Galima atsiimti Šiauliuose
Minusai / ribojimai
- Gamintojo nebegaminamas – naujiems skydams rinkitės Acti9 iC60
- Nėra nuotėkio srovės apsaugos – reikalingas atskiras RCD
- Nuolatinės srovės taikymui parametrus tikrinkite gamintojo kataloge
Saugos ir montavimo pastabos
- Montuoti gali tik kvalifikuotas elektrikas, atjungus maitinimą ir patikrinus įtampos nebuvimą.
- Polių skaičius, srovė ir kreivė turi sutapti su keičiamu jungikliu.
- Jungiklio srovė negali viršyti laido leistinos srovės.
- Trumpojo jungimo srovė įrengimo vietoje neturi viršyti 6000 A.
- Gnybtus priveržkite tinkamai – laisvas kontaktas kaista.
Greitas pasirinkimo gidas
3P20 AC kreivė6000 AMulti9 C60NTinka, kai reikia:- pakeisti Multi9 C60N jungiklį tuo pačiu kodu;
- 3P, 20 A, C kreivės apsaugos.
Patikrinkite prieš naudojimą:- seno jungiklio kodą ir kreivę;
- laido skerspjūvį;
- trumpojo jungimo srovę skyde.
Svarbus priminimas: automatinis jungiklis nepakeičia nuotėkio srovės relės (RCD) ir viršįtampių ribotuvo.DUK
Ar tai originalus Merlin Gerin jungiklis?
Taip, Merlin Gerin (Schneider Electric) Multi9 C60N, kodas 24285.Kuo pakeisti, jei reikia naujo modelio?
Dabartinis Schneider atitikmuo – Acti9 iC60 serija.Ar tinka DIN bėgeliui?
Taip, montuojamas ant 35 mm DIN bėgelio.Ką reiškia 6000 A?
Tai atjungimo geba pagal EN 60898 – didžiausia trumpojo jungimo srovė, kurią jungiklis saugiai nutraukia.Ar apsaugo nuo elektros smūgio?
Ne, tam reikalinga nuotėkio srovės relė (RCD).Ar galima atsiimti Šiauliuose?
Taip, J. Basanavičiaus g. 23, Šiauliai.Modulinis automatinis jungiklis | 3P | 20A | C | 6kA | DIN | MCB | Merlin Gerin | Multi9 C60N | 24285
Originalus Merlin Gerin Multi9 C60N modulinis automatinis jungiklis 24285: 3P, 20 A, C kreivė, 6000 A pagal EN 60898. Skirtas sugedusiam jungikliui pakeisti esamame skyde.
Publikuota: 2026-11-20 · Duomenys sutikrinti su gamintojo duomenų lapu: 2026-11-20
Iliustracinis vaizdas gali būti sukurtas naudojant DI. Prekės išvaizda gali nežymiai skirtis nuo pavaizduotos. Vadovaukitės technine specifikacija.GamintojasCE ženklinimas – ką tai reiškia pirkėjui?
CE ženklas reiškia, kad gamintojas deklaruoja, jog gaminys atitinka jam taikomus Europos Sąjungos saugos, sveikatos, aplinkosaugos ir techninius reikalavimus.
Paprastai tariant:
CE ženklinimas parodo, kad produktas gali būti teisėtai parduodamas ir naudojamas Europos Sąjungos rinkoje, jeigu jis naudojamas pagal gamintojo nurodytą paskirtį.Ką užtikrina CE ženklinimas?
- Saugumą – gaminys turi būti saugus naudoti pagal paskirtį.
- Atitiktį ES reikalavimams – produktas turi atitikti jam taikomus teisės aktus ir standartus.
- Elektromagnetinį suderinamumą – elektros įrenginys neturi trikdyti kitų prietaisų veikimo.
- Aplinkosaugos reikalavimus – gaminys turi atitikti taikomus medžiagų naudojimo reikalavimus, pvz., RoHS.
- Tinkamumą ES rinkai – produktas gali būti tiekiamas ir naudojamas Europos Sąjungos šalyse.
Ką tai reiškia jums?
Pirkdami CE ženklu pažymėtą gaminį, gaunate produktą, kuris pagal gamintojo deklaraciją atitinka Europos Sąjungoje taikomus saugos ir techninius reikalavimus.Svarbu žinoti
CE ženklas nėra atskiras kokybės sertifikatas. Tai gamintojo deklaracija, kad gaminys atitinka jam taikomus ES reikalavimus.
Galutinė atitiktis vertinama pagal gamintojo ES atitikties deklaraciją, techninę dokumentaciją ir gaminio ženklinimą.
Pirkėjui naudinga, nes:
- produktas atitinka jam taikomus ES normatyvus;
- gaminys tinkamas naudoti pagal nurodytą paskirtį;
- mažesnė neatitikties ar nesaugaus naudojimo rizika;
- tinka buitiniam, komerciniam ar pramoniniam naudojimui, jei tai numatyta gamintojo dokumentacijoje.
Trumpai
CE ženklinimas padeda pirkėjui suprasti, kad gaminys yra skirtas ES rinkai ir pagal gamintojo deklaraciją atitinka būtinus saugos, techninius bei aplinkosaugos reikalavimus.

Automatiniai jungikliai, dar vadinami apsaugos jungikliais ar cirkuliacijos pertraukikliais, yra svarbūs elektros apsaugos komponentai, kurie automatiškai nutraukia elektros grandinę, kai ji tampa perkrauta ar susidaro trumpasis jungimas. Jie naudojami elektros instaliacijose siekiant apsaugoti įrenginius ir žmones nuo elektros gedimų. Automatiniai jungikliai yra įvairių tipų ir turi skirtingas charakteristikas, priklausančias nuo naudojimo vietos, grandinės apkrovos ir kitos specifikos.
Automatinių jungiklių charakteristikos:
B, C ir D charakteristikos:
- B charakteristika: Naudojami gyvenamosiose patalpose arba mažai įkrautose sistemose. Jie veikia, kai srovės vertė viršija nominalią srovę nuo 3 iki 5 kartų.
- C charakteristika: Dažniausiai naudojami tiek buityje, tiek komercinėse ar pramoninėse patalpose. Jų veikimo slenkstis yra nuo 5 iki 10 kartų didesnė už nominalią srovę, todėl jie tinkami apkrovoms, turinčioms didelį paleidimo srovės impulsą (pvz., varikliai, apšvietimo sistemos).
- D charakteristika: Naudojami pramoninėse instaliacijose, kuriose apkrovos turi labai didelę paleidimo srovę (pvz., kompresoriai, transformatoriai). Veikia, kai srovė viršija nominalią nuo 10 iki 20 kartų.
Privalumai (pliusai) automatinių jungiklių:
- Saugumas: Automatiniai jungikliai užtikrina, kad grandinės bus automatiškai nutrauktos esant perkrovai ar trumpam jungimui, užkertant kelią laidų perdegimui, įrangos sugadinimui ar net gaisrams.
- Patikimumas: Jie yra labai patikimi ir gali veikti ilgą laiką be priežiūros, o kilus elektros gedimui, automatiškai sureaguoja.
- Paprastas naudojimas: Nereikia keisti jungiklio po jo įsijungimo. Po perkrovos ar trumpojo jungimo automatinį jungiklį galima tiesiog perjungti atgal į darbinę padėtį, todėl išvengiama saugiklių keitimo poreikio.
- Tikslumas: Automatiniai jungikliai veikia tiksliai pagal nominalią srovę ir grandinės charakteristikas, užtikrindami, kad nereikalingas elektros nutraukimas bus minimalus.
- Apsauga nuo trumpųjų jungimų ir perkrovų: Jungikliai ne tik apsaugo nuo trumpųjų jungimų, bet ir nuo ilgesnės trukmės perkrovų, kurios gali būti žalingos elektros sistemoms.
- Universalumas: Yra įvairių tipų automatinių jungiklių, tinkančių skirtingoms sistemoms, pradedant mažomis buitinėmis instaliacijomis ir baigiant didelėmis pramoninėmis sistemomis.
- Lengvas atstatymas: Po to, kai jungiklis suveikia, jį galima tiesiog perjungti atgal į darbinę padėtį be būtinybės jį keisti (skirtingai nei saugikliai, kurie turi būti pakeisti po suveikimo).
Trūkumai (minusai) automatinių jungiklių:
- Didelė kaina: Automatiniai jungikliai, ypač tie, kurie turi sudėtingesnes funkcijas (pvz., reguliuojamas apsaugos ribas), yra brangesni už paprastus saugiklius.
- Ribotas veikimo diapazonas: Nors jungikliai gerai apsaugo nuo perkrovų ir trumpųjų jungimų, jie negali apsaugoti nuo visų tipų elektros sutrikimų, pvz., viršįtampių. Tam reikalingi papildomi apsaugos įrenginiai.
- Didesni gabaritai: Automatiniai jungikliai paprastai yra didesni nei saugikliai, todėl jų montavimas gali reikalauti daugiau vietos skirstomajame skyde.
- Ribota apsauga nuo dažnų perkrovų: Jei elektros sistema patiria dažnas perkrovas, automatiniai jungikliai gali ne visiškai apsaugoti įrangą nuo ilgalaikės žalos dėl ilgalaikio perkrovimo poveikio.
- Sudėtingesnis remontas: Kai kurie sudėtingi automatiniai jungikliai gali reikalauti daugiau priežiūros arba remontų, jei jie sugedo arba suveikė netinkamai.
Panaudojimas automatinių jungiklių:
Buitinės instaliacijos:- B charakteristikos jungikliai dažniausiai naudojami buitinėse instaliacijose apsaugoti grandines nuo trumpųjų jungimų ir perkrovų. Jie tinka apšvietimo grandinėms, kištukams ir kitai nedidelės apkrovos įrangai.
- C charakteristikos jungikliai taip pat naudojami buityje, tačiau labiau tinka ten, kur yra didesnė paleidimo srovė, pavyzdžiui, elektros varikliams ar šildytuvams.
Komercinės ir pramoninės instaliacijos:
- C charakteristikos jungikliai dažnai naudojami komerciniuose ir pramoniniuose pastatuose. Jie tinka elektriniams įrenginiams, turintiems vidutines paleidimo sroves.
- D charakteristikos jungikliai naudojami pramoniniuose įrenginiuose, kur įranga sukelia dideles paleidimo sroves, pavyzdžiui, sunkiųjų variklių, transformatorių ar didelės galios įrenginių apsaugai.
Dideli mechanizmai ir pramonės įranga:
- D charakteristikos jungikliai naudojami ten, kur paleidimo srovės yra labai didelės. Tai apima elektros tinklų skirstomuosius skyrius, pramonės mechanizmus ir transformatorius.
Elektronikos įrenginių apsauga:
- Tam tikros rūšies automatiniai jungikliai naudojami elektronikos įrenginių apsaugai, pvz., serverinėse ar kitose jautriose sistemose, kur būtina greita ir tiksli apsauga.
Išvada:
Automatiniai jungikliai yra būtini šiuolaikinėse elektros sistemose, siekiant užtikrinti saugų elektros tiekimą ir apsaugą nuo gedimų. Jie turi daug privalumų, tokių kaip patikimumas, saugumas ir lengvas atstatymas, tačiau yra ir tam tikrų trūkumų, pvz., didesnė kaina ir didesni gabaritai. Jų pasirinkimas priklauso nuo naudojimo paskirties ir reikalingų apsaugos parametrųK - suveikia kai srovė 8-12 kartų didesnė už jungiklio nominalią srovę, skirti užtikrinti grandinių, maitinančių variklius, kondensatorius bei transformatorius, apsaugą.
S - suveikia kai srovė 13-17 kartų didesnė už jungiklio nominalią srovę, skirti valdymo transformatorių apsaugai.
Z - suveikia kai srovė 2-3 kartus didesnė už jungiklio nominalią srovę, skirti kompiuteriniai įrangai bei kitų elektroninių komponentų, prietaisų apsaugai.
