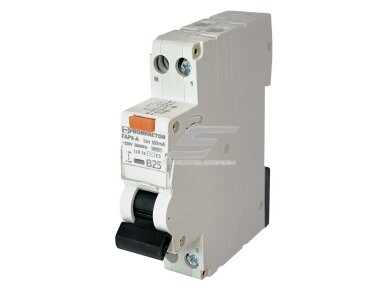

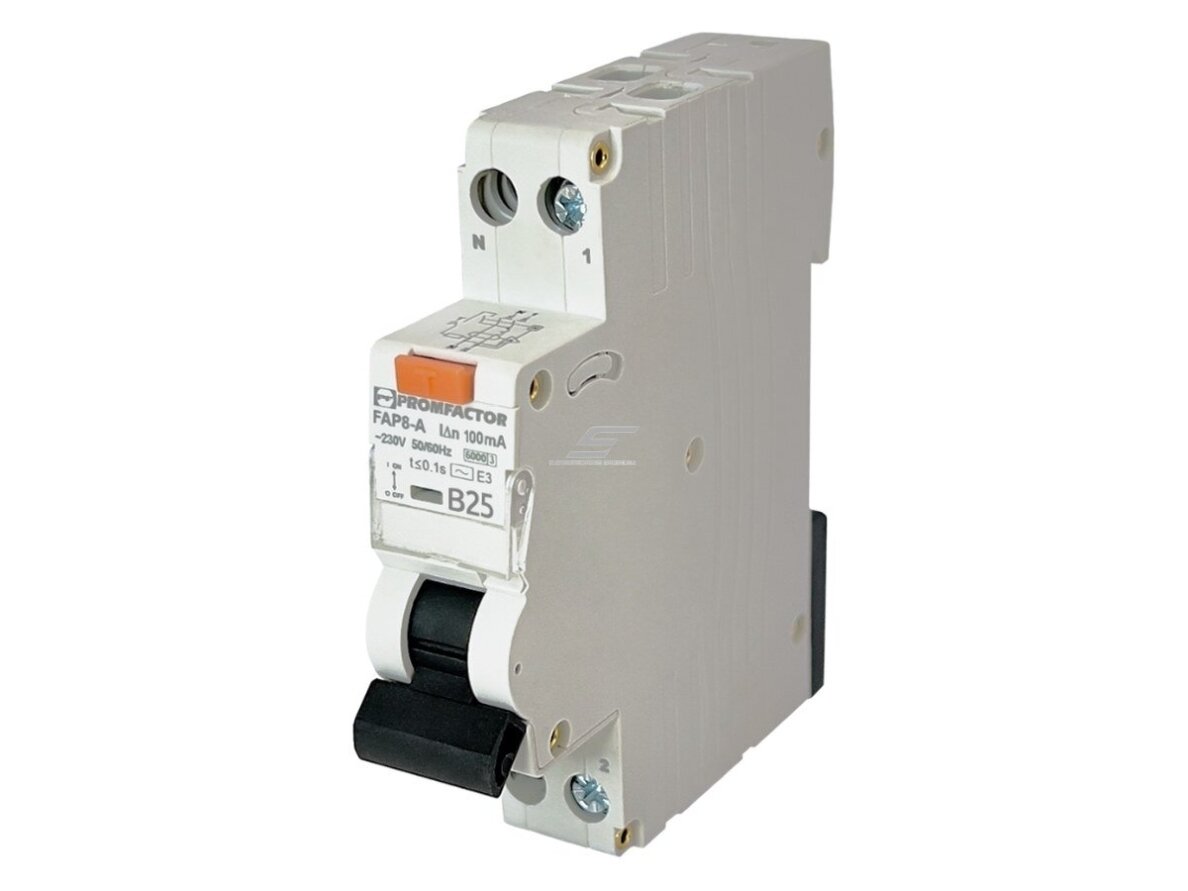

  • Nauja prekė   Modulinis automatinis jungiklis su srovės nuotėkio rele | 1P+N | 25A | B | 6kA | 0,1A | A tipas | DIN | FAP8-A | Promfactor Baltic | FAP08B25100A

    Modulinis automatinis jungiklis su srovės nuotėkio rele | 1P+N | 25A | B | 6kA | 0,1A | A tipas | DIN | FAP8-A | Promfactor Baltic | FAP08B25100A

    Kodas: FAP08B25100A
    Pasiteirauti apie prekę
    Kaina 15.49 € su PVM
    ( 12.80 € be PVM )

    Promfactor Baltic FAP08B25100A – RCBO FAP8-A 1P+N B25 A, 100 mA, A tipas, 6 kA; vienu aparatu saugo 25 A grupę nuo perkrovos ir nuotėkio.

  • Prekės aprašymas

    Modulinis automatinis jungiklis su srovės nuotėkio rele | 1P+N | 25A | B | 6kA | 0,1A | A tipas | DIN | FAP8-A | Promfactor Baltic | FAP08B25100A

    FAP08B25100A – Promfactor Baltic FAP8-A serijos automatinis jungiklis su integruota srovės nuotėkio rele (RCBO): 1P+N, vardinė srovė 25 A, charakteristika B, nuotėkio srovė 100 mA, A tipas, atjungimo geba 6 kA. Viename aparate sujungta apsauga nuo perkrovos, trumpojo jungimo ir nuotėkio srovių vienfazėms ~230 V grandinėms; skirtas apsaugai nuo nuotėkio srovių sukeliamo gaisro ir izoliacijos pažeidimų (ne papildomai žmonių apsaugai, kuriai reikia 30 mA).

    Pagrindinė mintis:
    Vietoje dviejų aparatų – automatinio jungiklio ir srovės nuotėkio relės – 25 A grupę saugo vienas FAP8-A: šiluminis ir elektromagnetinis atkabikliai saugo kabelį, o 100 mA nuotėkio modulis atjungia grandinę, kai dalis srovės nuteka į žemę. A tipas atpažįsta ir pulsuojančias nuolatines nuotėkio sroves, kurias sukuria buitinė ir pramoninė elektronika.
    Vardinė srovė / charakteristika
    25 A, B
    Nuotėkio srovė / tipas
    100 mA (0,1 A), A tipas
    Atjungimo geba
    6 kA
    Poliai
    1P+N

    Veikimo principas

    Aparatas montuojamas ant 35 mm DIN bėgelio; fazė ir neutralė prijungiamos prie pažymėtų L ir N gnybtų – grupės neutralė turi eiti tik per šį aparatą ir nesijungti su kitų grupių neutralėmis. Kelis aparatus galima maitinti per PIN tipo sujungimo šyną.

    Esant ilgalaikei perkrovai, šiluminis atkabiklis atjungia grandinę su uždelsimu, o trumpojo jungimo metu elektromagnetinis atkabiklis suveikia akimirksniu – B charakteristikai tai vyksta maždaug nuo 75 iki 125 A. Nuotėkio modulis (elektroninis) nuolat lygina į grandinę įtekančią ir grįžtančią srovę; kai skirtumas pasiekia 100 mA ribą, aparatas atjungia visus polius. Elektroninio tipo nuotėkio grandinė veikia esant įtampai tinkle, todėl itin svarbu patikimai prijungti neutralę.

    Rezultatas – 25 A grupė apsaugota nuo kabelio perkaitimo, trumpojo jungimo iki 6 kA ir nuotėkio srovių, o skyde užimama mažiau vietos nei montuojant atskirą automatinį jungiklį ir srovės nuotėkio relę. Mygtuku „T“ periodiškai tikrinamas nuotėkio modulio veikimas.

    Kuo naudingas FAP08B25100A?
    Viena grupė – vienas aparatas: FAP8-A sujungia MCB ir RCD funkcijas, todėl kiekviena grupė turi savo nuotėkio apsaugą, o gedimas vienoje grupėje neišjungia kitų. FAP8-A serijoje yra B ir C charakteristikos ir kelios srovės, todėl visas skydas renkamas iš vienos serijos.

    Techninės specifikacijos

    Prekės tipas Automatinis jungiklis su srovės nuotėkio rele (RCBO)
    Gamintojas / kodas Promfactor Baltic / FAP08B25100A
    Serija FAP8-A
    Polių skaičius 1P+N
    Vardinė srovė (In) 25 A
    Atjungimo charakteristika B
    Vardinė nuotėkio srovė (IΔn) 100 mA (0,1 A)
    Nuotėkio apsaugos tipas A
    Ribinė atjungimo geba (Icu) 6 kA
    Nuotėkio modulio tipas Elektroninis
    Sujungimo šyna PIN tipo sujungimo šyna
    Montavimas 35 mm DIN bėgelis

    Pagrindinės funkcijos

    • Apsauga nuo perkrovos – šiluminis atkabiklis atjungia ilgalaikę perkrovą ir saugo 25 A grupės kabelį nuo perkaitimo.
    • Apsauga nuo trumpojo jungimo – elektromagnetinis atkabiklis akimirksniu nutraukia trumpojo jungimo srovę iki 6 kA.
    • Fazės ir neutralės atjungimas – nuotėkio atveju atjungiami abu poliai, todėl grupė visiškai atskiriama nuo tinklo.
    • Nuotėkio apsauga 100 mA – atjungia grandinę esant izoliacijos pažeidimui ir mažina gaisro riziką, kai 30 mA jautrumas nebūtinas ar sukeltų netikrus suveikimus.
    • A tipas – atpažįsta kintamąsias ir pulsuojančias nuolatines nuotėkio sroves – tinka grupėms su elektronika, keitikliais ir LED maitinimo šaltiniais.
    • B charakteristika – elektromagnetinis atkabiklis suveikia esant maždaug 3–5 kartų didesnei nei vardinė srovei; tinka ilgoms linijoms ir varžinei apkrovai.
    • Testo mygtukas „T“ – leidžia periodiškai patikrinti nuotėkio modulio veikimą be matavimo prietaiso.
    • Sujungimas šyna – PIN tipo sujungimo šyna sutrumpina skydo surinkimą.

    Kur naudojamas?

    • Lauko apšvietimo ir fasadų apšvietimo grupės, kuriose 30 mA sukeltų netikrus suveikimus
    • Šildymo kabelių ir stogo / latakų tirpdymo sistemų grupės
    • Ūkinių pastatų, sandėlių ir garažų vienfazės maitinimo linijos
    • Pagalbinių skydelių ir paskirstymo dėžučių vienfazis įvadas
    • Vienfazių siurblių, ventiliatorių ir vartų pavarų grupės
    • Biurų ir komercinių patalpų IT ar apšvietimo zonos su daug elektronikos
    • Objektai, kuriuose reikia priešgaisrinės nuotėkio apsaugos su mažesniu jautrumu

    Naudojimas pagal poreikį

    Ūkinių pastatų elektrikui.
    25 A vienfazė linija (apie 5,8 kW) su 100 mA apsauga tinka garažo, sandėlio ar ūkinio pastato įvadui.
    Pagalbinių skydelių surinkėjui.
    B25 1P+N aparatas viename korpuse sujungia linijos apsaugą ir priešgaisrinę 100 mA nuotėkio apsaugą, o eilę galima maitinti PIN šyna.
    Ilgų linijų projektuotojui.
    B25 charakteristika greičiau atjungia trumpąjį jungimą ilgose linijose, kur trumpojo jungimo srovė maža.

    Praktinis panaudojimas

    Jeigu vienfazė lauko ar ūkinio pastato grupė maitina iki maždaug 5,8 kW (25 A, 230 V) apkrovą ir 30 mA relė dėl ilgos linijos suveikia be priežasties, tada FAP08B25100A su 100 mA jautrumu ir B charakteristika apsaugos liniją nuo perkrovos, trumpojo jungimo iki 6 kA ir izoliacijos pažeidimų.

    Pritaikymo gidas: kaip naudojamas praktikoje

    FAP08B25100A pritaikomas skirtingoms grupėms – keičiasi tik kas prijungiama ir kokiu kabeliu:

    Objektas Kas prijungiama Rezultatas Montuotojo pastaba
    Lauko teritorija Lauko apšvietimo linija iki 25 A Mažiau netikrų suveikimų nei su 30 mA Lauko lizdams vis tiek naudokite 30 mA apsaugą
    Namo stogas / latakai Šildymo kabelių sistema Linija ir izoliacija apsaugotos vienu aparatu Laikykitės šildymo kabelio gamintojo reikalavimų dėl IΔn
    Ūkinis pastatas Vienfazė maitinimo linija į garažą ar sandėlį Priešgaisrinė 100 mA apsauga ilgai linijai Lizdų grupes pastate saugokite 30 mA RCD
    Biuras / parduotuvė Apšvietimo ar IT įrangos zona A tipas atpažįsta elektronikos nuotėkio sroves N laidas – tik per šį aparatą

    Kaip parinkti FAP8-A automatinį jungiklį su srovės nuotėkio rele

    Poliai, charakteristika, srovė, IΔn Rekomenduojamas modelis
    1P+N, B, 6 A, 30 mA FAP08B06030A (FAP8-A 1P+N B6 0,03A A tipas 6kA)
    1P+N, B, 10 A, 30 mA FAP08B10030A (FAP8-A 1P+N B10 0,03A A tipas 6kA)
    1P+N, B, 16 A, 30 mA FAP08B16030A (FAP8-A 1P+N B16 0,03A A tipas 6kA)
    1P+N, B, 6 A, 100 mA FAP08B06100A (FAP8-A 1P+N B6 0,1A A tipas 6kA)
    1P+N, B, 10 A, 100 mA FAP08B10100A (FAP8-A 1P+N B10 0,1A A tipas 6kA)
    1P+N, B, 16 A, 100 mA FAP08B16100A (FAP8-A 1P+N B16 0,1A A tipas 6kA)
    1P+N, B, 20 A, 100 mA FAP08B20100A (FAP8-A 1P+N B20 0,1A A tipas 6kA)
    1P+N, B, 25 A, 100 mA FAP08B25100A (FAP8-A 1P+N B25 0,1A A tipas 6kA) ← šis modelis
    1P+N, B, 32 A, 100 mA FAP08B32100A (FAP8-A 1P+N B32 0,1A A tipas 6kA)
    1P+N, B, 40 A, 100 mA FAP08B40100A (FAP8-A 1P+N B40 0,1A A tipas 6kA)
    1P+N, C, 10 A, 100 mA FAP08C10100A (FAP8-A 1P+N C10 0,1A A tipas 6kA)
    1P+N, C, 16 A, 100 mA FAP08C16100A (FAP8-A 1P+N C16 0,1A A tipas 6kA)
    1P+N, C, 25 A, 100 mA FAP08C25100A (FAP8-A 1P+N C25 0,1A A tipas 6kA)
    1P+N, B, 6 A, 300 mA FAP08B06300A (FAP8-A 1P+N B6 0,3A A tipas 6kA)
    1P+N, B, 10 A, 300 mA FAP08B10300A (FAP8-A 1P+N B10 0,3A A tipas 6kA)
    Taisyklė: srovę rinkitės ne didesnę nei leidžiama grupės kabeliui, charakteristiką – pagal apkrovą (B – ilgoms linijoms ir varžinei apkrovai, C – apkrovoms su įjungimo srovių šuoliais), o nuotėkio srovę – pagal paskirtį: 30 mA – papildomai žmonių apsaugai, 100 ar 300 mA – priešgaisrinei apsaugai ir ilgoms linijoms.
    Kada rinktis kitą sprendimą: kita charakteristika tos pačios srovės – FAP08C25100A; papildomai žmonių apsaugai su 30 mA – FAP10-A (pvz., FAP10B16030A) arba FAP8-A 30 mA versijos (pvz., FAP08B16030A); trifazėms grupėms – FAP1-A 4P (pvz., FAP01C250304A).

    Pliusai

    • Viename aparate – apsauga nuo perkrovos, trumpojo jungimo ir nuotėkio (100 mA)
    • A tipas – atpažįsta pulsuojančias nuolatines nuotėkio sroves
    • Atjungimo geba 6 kA
    • B charakteristika – ilgoms linijoms ir varžinei apkrovai
    • Montavimas su PIN tipo sujungimo šyna
    • Kiekviena grupė turi atskirą nuotėkio apsaugą – gedimas neišjungia viso skydo

    Minusai / ribojimai

    • IP20 – montuojamas tik uždarame skyde ar dėžutėje
    • Elektroninis nuotėkio modulis – veikimui reikalinga tinklo įtampa, todėl neutralės jungtis turi būti patikima
    • 100 mA nėra papildoma žmonių apsauga – lizdų, vonios ir lauko grupėms reikia 30 mA (pvz., FAP10-A arba FAP8-A 30 mA)
    • A tipas nepakeičia B tipo apsaugos įrangai su lygiomis nuolatinėmis nuotėkio srovėmis (pvz., kai kurioms EV įkrovimo stotelėms ar dažnio keitikliams)
    • Gamintojo puslapyje nepateikti detalūs duomenys (gnybtų skerspjūvis, ciklai) – prieš projektavimą juos pasitikslinkite pagal techninį lapą

    Saugos ir montavimo pastabos

    • Montuoja ir jungia tik kvalifikuotas elektrikas, atjungus ir patikrinus, kad nėra įtampos.
    • Vardinė srovė 25 A negali viršyti grupės kabelio leistinosios srovės.
    • Įsitikinkite, kad trumpojo jungimo srovė įrengimo vietoje neviršija 6 kA.
    • Grupės neutralę junkite tik per šį aparatą – sujungta su kitų grupių neutralėmis ji sukels nuotėkio suveikimus.
    • Po montavimo ir periodiškai patikrinkite veikimą mygtuku „T“; montuokite tik uždarame skyde (IP20).

    Greitas pasirinkimo gidas

    1P+N
    25 A
    B
    100 mA
    A tipas
    6 kA
    FAP8-A
    Tinka, kai reikia:
    • vienu aparatu apsaugoti 25 A vienfazę grupę nuo perkrovos, trumpojo jungimo ir nuotėkio;
    • įrengti priešgaisrinę 100 mA nuotėkio apsaugą ilgoms ar lauko linijoms;
    • apsaugoti grupes su elektronika, kurioje galimos pulsuojančios nuolatinės nuotėkio srovės (A tipas).
    Patikrinkite prieš naudojimą:
    • grupės kabelio leistinąją srovę – ar ji ne mažesnė nei 25 A;
    • trumpojo jungimo srovę įrengimo vietoje – ar ji neviršija 6 kA;
    • ar įrangos gamintojas nereikalauja B tipo ar kitokio jautrumo nuotėkio apsaugos.
    Svarbus priminimas: FAP08B25100A reikalauja, kad grupės neutralė būtų prijungta tik per patį aparatą; 100 mA jautrumas skirtas priešgaisrinei apsaugai, o ne papildomai žmonių apsaugai.

    DUK

    Ar FAP08B25100A pakeičia automatinį jungiklį ir srovės nuotėkio relę?
    Taip, FAP08B25100A viename aparate turi apsaugą nuo perkrovos, trumpojo jungimo ir 100 mA nuotėkio srovių.
    Ką reiškia A tipas?
    A tipo nuotėkio apsauga reaguoja į kintamąsias ir pulsuojančias nuolatines nuotėkio sroves, kurias sukuria elektroninė įranga.
    Kokia FAP08B25100A atjungimo geba?
    Ribinė atjungimo geba yra 6 kA.
    Kada suveikia B charakteristikos elektromagnetinis atkabiklis?
    B charakteristikos 25 A aparatas akimirksniu atjungia trumpąjį jungimą maždaug nuo 75 iki 125 A.
    Ar 100 mA tinka žmonių apsaugai?
    Ne, papildomai žmonių apsaugai reikia 30 mA, o 100 mA naudojama priešgaisrinei apsaugai ir ilgoms linijoms.
    Kokia šyna jungiami FAP8-A aparatai?
    FAP8-A serijos aparatai jungiami PIN tipo sujungimo šyna.

    Modulinis automatinis jungiklis su srovės nuotėkio rele | 1P+N | 25A | B | 6kA | 0,1A | A tipas | DIN | FAP8-A | Promfactor Baltic | FAP08B25100A

    Promfactor Baltic FAP08B25100A – automatinis jungiklis su srovės nuotėkio rele FAP8-A 1P+N B25 100 mA A tipas, 6 kA, DIN bėgeliui – vienfazių 25 A grupių apsaugai nuo perkrovos, trumpojo jungimo ir nuotėkio srovių.
