  • Nauja prekė   Modulinis automatinis jungiklis su srovės nuotėkio rele | 2P | 20A | B | 10kA | 0,03A | A tipas | DIN | ECO FAP10-A | Promfactor Baltic | FAP10B20030A

    Modulinis automatinis jungiklis su srovės nuotėkio rele | 2P | 20A | B | 10kA | 0,03A | A tipas | DIN | ECO FAP10-A | Promfactor Baltic | FAP10B20030A

    Kodas: FAP10B20030A
    Pasiteirauti apie prekę
    Kaina 28.53 € su PVM
    ( 23.58 € be PVM )

    Promfactor Baltic FAP10B20030A – RCBO FAP10-A 2P B20 A, 30 mA, A tipas, 10 kA; vienu aparatu saugo 20 A grupę nuo perkrovos ir nuotėkio.

  • Prekės aprašymas

    Modulinis automatinis jungiklis su srovės nuotėkio rele | 2P | 20A | B | 10kA | 0,03A | A tipas | DIN | ECO FAP10-A | Promfactor Baltic | FAP10B20030A

    FAP10B20030A – Promfactor Baltic FAP10-A serijos automatinis jungiklis su integruota srovės nuotėkio rele (RCBO): 2P (1P+N), vardinė srovė 20 A, charakteristika B, nuotėkio srovė 30 mA, A tipas, atjungimo geba 10 kA. Viename aparate sujungta apsauga nuo perkrovos, trumpojo jungimo ir nuotėkio srovių vienfazėms ~230 V grandinėms; skirtas papildomai žmonių apsaugai nuo elektros smūgio.

    Pagrindinė mintis:
    Vietoje dviejų aparatų – automatinio jungiklio ir srovės nuotėkio relės – 20 A grupę saugo vienas FAP10-A: šiluminis ir elektromagnetinis atkabikliai saugo kabelį, o 30 mA nuotėkio modulis atjungia grandinę, kai dalis srovės nuteka į žemę. A tipas atpažįsta ir pulsuojančias nuolatines nuotėkio sroves, kurias sukuria buitinė ir pramoninė elektronika.
    Vardinė srovė / charakteristika
    20 A, B
    Nuotėkio srovė / tipas
    30 mA (0,03 A), A tipas
    Atjungimo geba
    10 kA
    Poliai
    2P (1P+N)

    Veikimo principas

    Aparatas užspaudžiamas ant 35 × 7,5 mm DIN bėgelio; fazė ir neutralė prijungiamos prie atitinkamų gnybtų (iki 25 mm², užveržimo momentas 3,5 Nm), o kelis aparatus eilėje galima maitinti per FORK tipo sujungimo šyną.

    Esant ilgalaikei perkrovai, šiluminis atkabiklis atjungia grandinę su uždelsimu, o trumpojo jungimo metu elektromagnetinis atkabiklis suveikia akimirksniu – B charakteristikai tai vyksta maždaug nuo 60 iki 100 A. Nuotėkio modulis (elektromechaninis) nuolat lygina į grandinę įtekančią ir grįžtančią srovę; kai skirtumas pasiekia 30 mA ribą, aparatas atjungia visus polius. Pagal duomenis greito išjungimo trukmė – ≤0,1 s.

    Rezultatas – 20 A grupė apsaugota nuo kabelio perkaitimo, trumpojo jungimo iki 10 kA ir nuotėkio srovių, o skyde užimama mažiau vietos nei montuojant atskirą automatinį jungiklį ir srovės nuotėkio relę. Mygtuku „T“ periodiškai tikrinamas nuotėkio modulio veikimas.

    Kuo naudingas FAP10B20030A?
    Viena grupė – vienas aparatas: FAP10-A sujungia MCB ir RCD funkcijas, todėl kiekviena grupė turi savo nuotėkio apsaugą, o gedimas vienoje grupėje neišjungia kitų. FAP10-A serijoje yra B ir C charakteristikos ir kelios srovės, todėl visas skydas renkamas iš vienos serijos.

    Techninės specifikacijos

    Prekės tipas Automatinis jungiklis su srovės nuotėkio rele (RCBO)
    Gamintojas / kodas Promfactor Baltic / FAP10B20030A
    Serija FAP10-A
    Polių skaičius 2P (1P+N)
    Vardinė srovė (In) 20 A
    Atjungimo charakteristika B
    Vardinė nuotėkio srovė (IΔn) 30 mA (0,03 A)
    Nuotėkio apsaugos tipas A
    Ribinė atjungimo geba (Icu) 10 kA (10 000 A)
    Nuotėkio modulio tipas Elektromechaninis
    Sujungimo šyna FORK tipo sujungimo šyna
    Vardinė įtampa (Ue) ~230 V
    Dažnis 50/60 Hz
    Izoliacijos įtampa (Ui) 500 V
    Impulsinė įtampa (Uimp) 4000 V
    Selektyvumo klasė 3
    Greito išjungimo trukmė ≤0,1 s
    Atsparumas elektrinis / mechaninis 6000 / 20 000 ciklų
    Gnybtai kabeliui iki 25 mm²; užveržimo momentas 3,5 Nm
    Montavimas 35 × 7,5 mm DIN bėgelis
    Apsaugos laipsnis IP20
    Darbo temperatūra -25…+55 °C
    Laikymo temperatūra -25…+70 °C
    Standartas IEC 61009

    Pagrindinės funkcijos

    • Apsauga nuo perkrovos – šiluminis atkabiklis atjungia ilgalaikę perkrovą ir saugo 20 A grupės kabelį nuo perkaitimo.
    • Apsauga nuo trumpojo jungimo – elektromagnetinis atkabiklis akimirksniu nutraukia trumpojo jungimo srovę iki 10 kA.
    • Fazės ir neutralės atjungimas – nuotėkio atveju atjungiami abu poliai, todėl grupė visiškai atskiriama nuo tinklo.
    • Nuotėkio apsauga 30 mA – papildoma žmonių apsauga nuo elektros smūgio tiesioginio ar netiesioginio kontakto metu.
    • A tipas – atpažįsta kintamąsias ir pulsuojančias nuolatines nuotėkio sroves – tinka grupėms su elektronika, keitikliais ir LED maitinimo šaltiniais.
    • B charakteristika – elektromagnetinis atkabiklis suveikia esant maždaug 3–5 kartų didesnei nei vardinė srovei; tinka ilgoms linijoms ir varžinei apkrovai.
    • Testo mygtukas „T“ – leidžia periodiškai patikrinti nuotėkio modulio veikimą be matavimo prietaiso.
    • Sujungimas šyna – FORK tipo sujungimo šyna sutrumpina skydo surinkimą.
    • Platus temperatūros diapazonas – -25…+55 °C – tinka ir nešildomiems skydams.

    Kur naudojamas?

    • Butų ir namų skydeliai – kištukinių lizdų grupės
    • Vonios kambariai ir kitos drėgnos patalpos
    • Virtuvės buitinė technika – indaplovės, skalbimo mašinos, orkaitės
    • Lauko kištukiniai lizdai ir sodo įranga
    • Vaikų darželiai, mokyklos, biurai – lizdų grupės su kompiuterine technika
    • Šilumos siurblių vidiniai blokai ir kondicionieriai su inverteriais
    • Garažų ir dirbtuvių vienfazės grupės

    Naudojimas pagal poreikį

    Butų ir namų elektrikui.
    20 A grupė (apie 4,6 kW) su 30 mA A tipo apsauga tinka indaplovės, skalbimo mašinos ar kelių virtuvės lizdų grupei.
    Renovuojamų butų įrengėjui.
    B20 charakteristika tinka varžinei apkrovai ir ilgesnėms lizdų linijoms, kai skydelyje kiekviena grupė gauna savo RCBO.
    Skydų surinkėjui.
    B20 aparatas su 10 kA geba ir FORK šyna tinka ir didesnės trumpojo jungimo srovės skydams.

    Praktinis panaudojimas

    Jeigu virtuvės lizdų grupė apkrauta iki maždaug 4,6 kW (20 A, 230 V), tada FAP10B20030A saugo ją nuo perkrovos, trumpojo jungimo iki 10 kA ir per ≤0,1 s atjungia fazę bei neutralę, kai nuotėkis pasiekia 30 mA.

    Pritaikymo gidas: kaip naudojamas praktikoje

    FAP10B20030A pritaikomas skirtingoms grupėms – keičiasi tik kas prijungiama ir kokiu kabeliu:

    Objektas Kas prijungiama Rezultatas Montuotojo pastaba
    Butas Virtuvės ar vonios lizdų grupė Grupė apsaugota ir nuo perkrovos, ir nuo nuotėkio Kabelį parinkite 20 A apsaugai
    Individualus namas Skalbimo ir džiovinimo mašinų grupė Gedimas neišjungia kitų namo grupių Kiekvienai drėgnos patalpos grupei – atskiras RCBO
    Kondicionierius / šilumos siurblys Vidinio bloko vienfazis maitinimas A tipas tinka inverterinei įrangai Laikykitės įrenginio gamintojo nurodytos apsaugos srovės
    Biuras Darbo vietų lizdų grupė su kompiuteriais Nuotėkio apsauga kiekvienai zonai Didelei elektronikos kiekybei grupes skaidykite, kad nesusidėtų foninės nuotėkio srovės
    Lauko zona Lauko lizdai ir sodo įranga Papildoma žmonių apsauga 30 mA Lauko lizdus montuokite su tinkamu IP laipsniu

    Kaip parinkti FAP10-A automatinį jungiklį su srovės nuotėkio rele

    Poliai, charakteristika, srovė, IΔn Rekomenduojamas modelis
    2P, B, 10 A, 30 mA FAP10B10030A (FAP10-A 2P B10 0,03A A tipas 10kA)
    2P, B, 16 A, 30 mA FAP10B16030A (FAP10-A 2P B16 0,03A A tipas 10kA)
    2P, B, 20 A, 30 mA FAP10B20030A (FAP10-A 2P B20 0,03A A tipas 10kA) ← šis modelis
    2P, B, 25 A, 30 mA FAP10B25030A (FAP10-A 2P B25 0,03A A tipas 10kA)
    2P, B, 32 A, 30 mA FAP10B32030A (FAP10-A 2P B32 0,03A A tipas 10kA)
    2P, C, 10 A, 30 mA FAP10C10030A (FAP10-A 2P C10 0,03A A tipas 10kA)
    2P, C, 16 A, 30 mA FAP10C16030A (FAP10-A 2P C16 0,03A A tipas 10kA)
    2P, C, 20 A, 30 mA FAP10C20030A (FAP10-A 2P C20 0,03A A tipas 10kA)
    2P, C, 25 A, 30 mA FAP10C25030A (FAP10-A 2P C25 0,03A A tipas 10kA)
    2P, C, 32 A, 30 mA FAP10C32030A (FAP10-A 2P C32 0,03A A tipas 10kA)
    Taisyklė: srovę rinkitės ne didesnę nei leidžiama grupės kabeliui, charakteristiką – pagal apkrovą (B – ilgoms linijoms ir varžinei apkrovai, C – apkrovoms su įjungimo srovių šuoliais), 30 mA nuotėkio srovė skirta papildomai žmonių apsaugai; A tipas – kai grupėje yra elektronikos, keitiklių ar LED maitinimo šaltinių.
    Kada rinktis kitą sprendimą: kita charakteristika – FAP10C20030A; AC tipo versija – FAP10B20030AC; mažesnės ar didesnės srovės – FAP10B16030A / FAP10B25030A; ekonomiškesnė 6 kA serija – FAP6-AC (pvz., FAP06B20030AC); trifazėms grupėms – FAP1-A 4P.

    Pliusai

    • Viename aparate – apsauga nuo perkrovos, trumpojo jungimo ir nuotėkio (30 mA)
    • A tipas – atpažįsta pulsuojančias nuolatines nuotėkio sroves
    • Atjungimo geba 10 kA
    • B charakteristika – ilgoms linijoms ir varžinei apkrovai
    • Montavimas su FORK tipo sujungimo šyna
    • Kiekviena grupė turi atskirą nuotėkio apsaugą – gedimas neišjungia viso skydo
    • Gnybtai iki 25 mm², darbo temperatūra -25…+55 °C

    Minusai / ribojimai

    • IP20 – montuojamas tik uždarame skyde ar dėžutėje
    • Pagal techninius duomenis 2P aparatas skirtas ~230 V vienfazėms grupėms – trifazėms rinkitės FAP1-A 4P
    • A tipas nepakeičia B tipo apsaugos įrangai su lygiomis nuolatinėmis nuotėkio srovėmis (pvz., kai kurioms EV įkrovimo stotelėms ar dažnio keitikliams)

    Saugos ir montavimo pastabos

    • Montuoja ir jungia tik kvalifikuotas elektrikas, atjungus ir patikrinus, kad nėra įtampos.
    • Vardinė srovė 20 A negali viršyti grupės kabelio leistinosios srovės.
    • Įsitikinkite, kad trumpojo jungimo srovė įrengimo vietoje neviršija 10 kA.
    • Grupės neutralę junkite tik per šį aparatą – sujungta su kitų grupių neutralėmis ji sukels nuotėkio suveikimus.
    • Po montavimo ir periodiškai patikrinkite veikimą mygtuku „T“; montuokite tik uždarame skyde (IP20).

    Greitas pasirinkimo gidas

    2P
    20 A
    B
    30 mA
    A tipas
    10 kA
    FAP10-A
    Tinka, kai reikia:
    • vienu aparatu apsaugoti 20 A vienfazę grupę nuo perkrovos, trumpojo jungimo ir nuotėkio;
    • užtikrinti papildomą 30 mA žmonių apsaugą;
    • apsaugoti grupes su elektronika, kurioje galimos pulsuojančios nuolatinės nuotėkio srovės (A tipas).
    Patikrinkite prieš naudojimą:
    • grupės kabelio leistinąją srovę – ar ji ne mažesnė nei 20 A;
    • trumpojo jungimo srovę įrengimo vietoje – ar ji neviršija 10 kA;
    • ar įrangos gamintojas nereikalauja B tipo ar kitokio jautrumo nuotėkio apsaugos.
    Svarbus priminimas: FAP10B20030A reikalauja, kad grupės neutralė būtų prijungta tik per patį aparatą; nuotėkio apsaugos veikimą periodiškai tikrinkite mygtuku „T“.

    DUK

    Ar FAP10B20030A pakeičia automatinį jungiklį ir srovės nuotėkio relę?
    Taip, FAP10B20030A viename aparate turi apsaugą nuo perkrovos, trumpojo jungimo ir 30 mA nuotėkio srovių.
    Ką reiškia A tipas?
    A tipo nuotėkio apsauga reaguoja į kintamąsias ir pulsuojančias nuolatines nuotėkio sroves, kurias sukuria elektroninė įranga.
    Kokia FAP10B20030A atjungimo geba?
    Ribinė atjungimo geba yra 10 kA.
    Kada suveikia B charakteristikos elektromagnetinis atkabiklis?
    B charakteristikos 20 A aparatas akimirksniu atjungia trumpąjį jungimą maždaug nuo 60 iki 100 A.
    Kokiai apsaugai skirta 30 mA nuotėkio srovė?
    30 mA nuotėkio srovė skirta papildomai žmonių apsaugai nuo elektros smūgio.
    Kokio skerspjūvio laidus galima prijungti?
    Gnybtai priima kabelius iki 25 mm², užveržimo momentas 3,5 Nm.

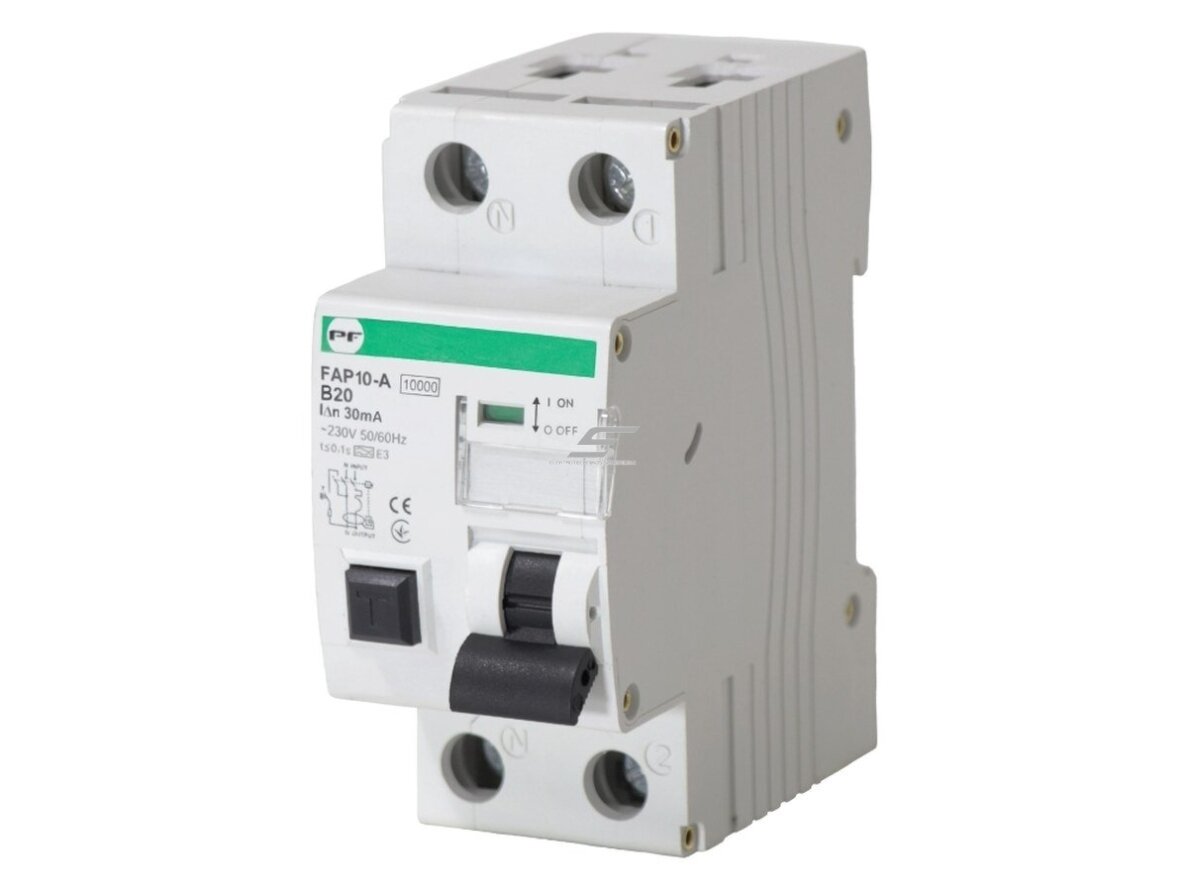

    Modulinis automatinis jungiklis su srovės nuotėkio rele | 2P | 20A | B | 10kA | 0,03A | A tipas | DIN | ECO FAP10-A | Promfactor Baltic | FAP10B20030A

    Promfactor Baltic FAP10B20030A – automatinis jungiklis su srovės nuotėkio rele FAP10-A 2P B20 30 mA A tipas, 10 kA, DIN bėgeliui – vienfazių 20 A grupių apsaugai nuo perkrovos, trumpojo jungimo ir nuotėkio srovių.

    Iliustracinis vaizdas gali būti sukurtas naudojant DI. Prekės išvaizda gali nežymiai skirtis nuo pavaizduotos. Vadovaukitės technine specifikacija.
