  • Nauja prekė   Modulinis automatinis jungiklis su srovės nuotėkio rele | 4P | 32A | B | 6kA | 0,03A | A tipas | DIN | FAP1-A | Promfactor Baltic | FAP01B320304A

    Modulinis automatinis jungiklis su srovės nuotėkio rele | 4P | 32A | B | 6kA | 0,03A | A tipas | DIN | FAP1-A | Promfactor Baltic | FAP01B320304A

    Kodas: FAP01B320304A
    Pasiteirauti apie prekę
    Kaina 38.93 € su PVM
    ( 32.17 € be PVM )

    Promfactor Baltic FAP01B320304A – RCBO FAP1-A 4P B32 A, 30 mA, A tipas, 6 kA; vienu aparatu saugo 32 A grupę nuo perkrovos ir nuotėkio.

  • Prekės aprašymas

    Modulinis automatinis jungiklis su srovės nuotėkio rele | 4P | 32A | B | 6kA | 0,03A | A tipas | DIN | FAP1-A | Promfactor Baltic | FAP01B320304A

    FAP01B320304A – Promfactor Baltic FAP1-A serijos automatinis jungiklis su integruota srovės nuotėkio rele (RCBO): 4P (3P+N), vardinė srovė 32 A, charakteristika B, nuotėkio srovė 30 mA, A tipas, atjungimo geba 6 kA. Viename aparate sujungta apsauga nuo perkrovos, trumpojo jungimo ir nuotėkio srovių trifazėms 230/400 V grandinėms su neutrale; skirtas papildomai žmonių apsaugai nuo elektros smūgio.

    Pagrindinė mintis:
    Vietoje dviejų aparatų – automatinio jungiklio ir srovės nuotėkio relės – 32 A grupę saugo vienas FAP1-A: šiluminis ir elektromagnetinis atkabikliai saugo kabelį, o 30 mA nuotėkio modulis atjungia grandinę, kai dalis srovės nuteka į žemę. A tipas atpažįsta ir pulsuojančias nuolatines nuotėkio sroves, kurias sukuria buitinė ir pramoninė elektronika.
    Vardinė srovė / charakteristika
    32 A, B
    Nuotėkio srovė / tipas
    30 mA (0,03 A), A tipas
    Atjungimo geba
    6 kA
    Poliai
    4P (3P+N)

    Veikimo principas

    Aparatas montuojamas ant 35 mm DIN bėgelio; trys fazės (L1, L2, L3) ir neutralė prijungiamos per visus keturis polius – neutralė turi eiti per aparatą, kitaip nuotėkio modulis matys nesubalansuotą srovę ir išjungs grandinę. Kelis aparatus galima maitinti per PIN tipo sujungimo šyną.

    Esant ilgalaikei perkrovai, šiluminis atkabiklis atjungia grandinę su uždelsimu, o trumpojo jungimo metu elektromagnetinis atkabiklis suveikia akimirksniu – B charakteristikai tai vyksta maždaug nuo 96 iki 160 A. Nuotėkio modulis (elektroninis) nuolat lygina į grandinę įtekančią ir grįžtančią srovę; kai skirtumas pasiekia 30 mA ribą, aparatas atjungia visus polius. Elektroninio tipo nuotėkio grandinė veikia esant įtampai tinkle, todėl itin svarbu patikimai prijungti neutralę.

    Rezultatas – 32 A grupė apsaugota nuo kabelio perkaitimo, trumpojo jungimo iki 6 kA ir nuotėkio srovių, o skyde užimama mažiau vietos nei montuojant atskirą automatinį jungiklį ir srovės nuotėkio relę. Mygtuku „T“ periodiškai tikrinamas nuotėkio modulio veikimas.

    Kuo naudingas FAP01B320304A?
    Viena grupė – vienas aparatas: FAP1-A sujungia MCB ir RCD funkcijas, todėl kiekviena grupė turi savo nuotėkio apsaugą, o gedimas vienoje grupėje neišjungia kitų. FAP1-A serijoje yra B ir C charakteristikos ir kelios srovės, todėl visas skydas renkamas iš vienos serijos.

    Techninės specifikacijos

    Prekės tipas Automatinis jungiklis su srovės nuotėkio rele (RCBO)
    Gamintojas / kodas Promfactor Baltic / FAP01B320304A
    Serija FAP1-A
    Polių skaičius 4P (3P+N)
    Vardinė srovė (In) 32 A
    Atjungimo charakteristika B
    Vardinė nuotėkio srovė (IΔn) 30 mA (0,03 A)
    Nuotėkio apsaugos tipas A
    Ribinė atjungimo geba (Icu) 6 kA
    Nuotėkio modulio tipas Elektroninis
    Sujungimo šyna PIN tipo sujungimo šyna
    Montavimas 35 mm DIN bėgelis

    Pagrindinės funkcijos

    • Apsauga nuo perkrovos – šiluminis atkabiklis atjungia ilgalaikę perkrovą ir saugo 32 A grupės kabelį nuo perkaitimo.
    • Apsauga nuo trumpojo jungimo – elektromagnetinis atkabiklis akimirksniu nutraukia trumpojo jungimo srovę iki 6 kA.
    • Keturi poliai – atjungia visas tris fazes ir neutralę vienu metu – trifazė apkrova nelieka maitinama viena faze.
    • Nuotėkio apsauga 30 mA – papildoma žmonių apsauga nuo elektros smūgio tiesioginio ar netiesioginio kontakto metu.
    • A tipas – atpažįsta kintamąsias ir pulsuojančias nuolatines nuotėkio sroves – tinka grupėms su elektronika, keitikliais ir LED maitinimo šaltiniais.
    • B charakteristika – elektromagnetinis atkabiklis suveikia esant maždaug 3–5 kartų didesnei nei vardinė srovei; tinka ilgoms linijoms ir varžinei apkrovai.
    • Testo mygtukas „T“ – leidžia periodiškai patikrinti nuotėkio modulio veikimą be matavimo prietaiso.
    • Sujungimas šyna – PIN tipo sujungimo šyna sutrumpina skydo surinkimą.

    Kur naudojamas?

    • Dirbtuvių ir gamybos cechų trifazių staklių grupės
    • Trifaziai šilumos siurbliai ir elektriniai katilai individualiuose namuose
    • Trifaziai kištukiniai lizdai (CEE) garažuose, ūkiuose ir statybvietėse
    • Elektromobilių įkrovimo stotelių trifazis maitinimas (kai gamintojas leidžia A tipo RCD)
    • Komercinių virtuvių trifazė įranga – viryklės, konvekciniai pečiai, indaplovės
    • Žemės ūkio objektai – ventiliatoriai, siurbliai, grūdų džiovyklų pavaros
    • Pagalbiniai trifaziai skydeliai, maitinami iš pagrindinio skydo

    Naudojimas pagal poreikį

    Elektromobilių įkrovimo įrengėjui.
    32 A trifazė grupė (apie 22,2 kW) atitinka 22 kW įkrovimo stotelės srovę, kai gamintojas leidžia A tipo RCD.
    Skydų surinkėjui.
    B32 4P aparatas pakeičia atskirą 4P automatinį jungiklį ir 4P srovės nuotėkio relę, o kelis FAP1-A galima jungti PIN šyna.
    Statybviečių ir laikinų skydų įrengėjui.
    B32 charakteristika tinka ilgoms trifazėms linijoms su maža trumpojo jungimo srove, kur C gali nespėti suveikti greitai.

    Praktinis panaudojimas

    Jeigu trifazė varžinė apkrova yra iki maždaug 22,2 kW (32 A, 400 V), o grupės kabelis parinktas 32 A apsaugai, tada FAP01B320304A vienu 4P aparatu saugo liniją nuo perkrovos, trumpojo jungimo iki 6 kA ir atjungia visas fazes bei neutralę, kai nuotėkis pasiekia 30 mA.

    Pritaikymo gidas: kaip naudojamas praktikoje

    FAP01B320304A pritaikomas skirtingoms grupėms – keičiasi tik kas prijungiama ir kokiu kabeliu:

    Objektas Kas prijungiama Rezultatas Montuotojo pastaba
    Dirbtuvės / cechas Trifazės staklės ar kompresorius iki ~22,2 kW Linija ir žmonės apsaugoti vienu 4P aparatu N laidą būtinai junkite per aparatą
    Individualus namas Trifazis šilumos siurblys ar elektrinis katilas Kiekvienas galingas vartotojas – su atskira nuotėkio apsauga Patikrinkite, ar įrenginio gamintojas leidžia A tipo RCD
    Ūkis / statybvietė Trifazių CEE lizdų grupė Mobilios įrangos maitinimas su 30 mA apsauga Montuokite uždarame skyde – aparatas skirtas skydui
    Elektromobilio įkrovimas Trifazė įkrovimo stotelė Stotelės linija apsaugota nuo perkrovos ir nuotėkio Jei stotelėje nėra DC nuotėkio stebėjimo, reikalinga B tipo apsauga
    Pagalbinis skydas Trifazė linija į atskirą pastatą Linija atjungiama pagrindiniame skyde Patikrinkite selektyvumą su įvado apsauga

    Kaip parinkti FAP1-A automatinį jungiklį su srovės nuotėkio rele

    Poliai, charakteristika, srovė, IΔn Rekomenduojamas modelis
    4P, B, 16 A, 30 mA FAP01B160304A (FAP1-A 4P B16 0,03A A tipas 6kA)
    4P, B, 20 A, 30 mA FAP01B200304A (FAP1-A 4P B20 0,03A A tipas 6kA)
    4P, B, 25 A, 30 mA FAP01B250304A (FAP1-A 4P B25 0,03A A tipas 6kA)
    4P, B, 32 A, 30 mA FAP01B320304A (FAP1-A 4P B32 0,03A A tipas 6kA) ← šis modelis
    4P, B, 40 A, 30 mA FAP01B400304A (FAP1-A 4P B40 0,03A A tipas 6kA)
    4P, C, 6 A, 30 mA FAP01C060304A (FAP1-A 4P C6 0,03A A tipas 6kA)
    4P, C, 10 A, 30 mA FAP01C100304A (FAP1-A 4P C10 0,03A A tipas 6kA)
    4P, C, 16 A, 30 mA FAP01C160304A (FAP1-A 4P C16 0,03A A tipas 6kA)
    4P, C, 20 A, 30 mA FAP01C200304A (FAP1-A 4P C20 0,03A A tipas 6kA)
    4P, C, 25 A, 30 mA FAP01C250304A (FAP1-A 4P C25 0,03A A tipas 6kA)
    4P, C, 32 A, 30 mA FAP01C320304A (FAP1-A 4P C32 0,03A A tipas 6kA)
    4P, C, 40 A, 30 mA FAP01C400304A (FAP1-A 4P C40 0,03A A tipas 6kA)
    4P, C, 50 A, 30 mA FAP01C500304A (FAP1-A 4P C50 0,03A A tipas 6kA)
    4P, C, 63 A, 30 mA FAP01C630304A (FAP1-A 4P C63 0,03A A tipas 6kA)
    Taisyklė: srovę rinkitės ne didesnę nei leidžiama grupės kabeliui, charakteristiką – pagal apkrovą (B – ilgoms linijoms ir varžinei apkrovai, C – apkrovoms su įjungimo srovių šuoliais), 30 mA nuotėkio srovė skirta papildomai žmonių apsaugai; A tipas – kai grupėje yra elektronikos, keitiklių ar LED maitinimo šaltinių.
    Kada rinktis kitą sprendimą: kita charakteristika tos pačios srovės – FAP01C320304A; vienfazėms grupėms – FAP10-A (pvz., FAP10B16030A) arba FAP8-A; kai reikia tik nuotėkio apsaugos su atskiru automatiniu jungikliu – srovės nuotėkio relės FPR-A 4P (pvz., FPR4025030A) su ECO FB1-63 automatiniais jungikliais.

    Pliusai

    • Viename aparate – apsauga nuo perkrovos, trumpojo jungimo ir nuotėkio (30 mA)
    • A tipas – atpažįsta pulsuojančias nuolatines nuotėkio sroves
    • Atjungimo geba 6 kA
    • B charakteristika – ilgoms linijoms ir varžinei apkrovai
    • Montavimas su PIN tipo sujungimo šyna
    • Kiekviena grupė turi atskirą nuotėkio apsaugą – gedimas neišjungia viso skydo

    Minusai / ribojimai

    • IP20 – montuojamas tik uždarame skyde ar dėžutėje
    • Elektroninis nuotėkio modulis – veikimui reikalinga tinklo įtampa, todėl neutralės jungtis turi būti patikima
    • A tipas nepakeičia B tipo apsaugos įrangai su lygiomis nuolatinėmis nuotėkio srovėmis (pvz., kai kurioms EV įkrovimo stotelėms ar dažnio keitikliams)
    • Gamintojo puslapyje nepateikti detalūs duomenys (gnybtų skerspjūvis, ciklai) – prieš projektavimą juos pasitikslinkite pagal techninį lapą

    Saugos ir montavimo pastabos

    • Montuoja ir jungia tik kvalifikuotas elektrikas, atjungus ir patikrinus, kad nėra įtampos.
    • Vardinė srovė 32 A negali viršyti grupės kabelio leistinosios srovės.
    • Įsitikinkite, kad trumpojo jungimo srovė įrengimo vietoje neviršija 6 kA.
    • Grupės neutralę junkite tik per šį aparatą – sujungta su kitų grupių neutralėmis ji sukels nuotėkio suveikimus.
    • Po montavimo ir periodiškai patikrinkite veikimą mygtuku „T“; montuokite tik uždarame skyde (IP20).

    Greitas pasirinkimo gidas

    4P
    32 A
    B
    30 mA
    A tipas
    6 kA
    FAP1-A
    Tinka, kai reikia:
    • vienu aparatu apsaugoti 32 A trifazę grupę nuo perkrovos, trumpojo jungimo ir nuotėkio;
    • užtikrinti papildomą 30 mA žmonių apsaugą;
    • apsaugoti grupes su elektronika, kurioje galimos pulsuojančios nuolatinės nuotėkio srovės (A tipas).
    Patikrinkite prieš naudojimą:
    • grupės kabelio leistinąją srovę – ar ji ne mažesnė nei 32 A;
    • trumpojo jungimo srovę įrengimo vietoje – ar ji neviršija 6 kA;
    • ar įrangos gamintojas nereikalauja B tipo ar kitokio jautrumo nuotėkio apsaugos.
    Svarbus priminimas: FAP01B320304A reikalauja, kad grupės neutralė būtų prijungta tik per patį aparatą; nuotėkio apsaugos veikimą periodiškai tikrinkite mygtuku „T“.

    DUK

    Ar FAP01B320304A pakeičia automatinį jungiklį ir srovės nuotėkio relę?
    Taip, FAP01B320304A viename aparate turi apsaugą nuo perkrovos, trumpojo jungimo ir 30 mA nuotėkio srovių.
    Ką reiškia A tipas?
    A tipo nuotėkio apsauga reaguoja į kintamąsias ir pulsuojančias nuolatines nuotėkio sroves, kurias sukuria elektroninė įranga.
    Kokia FAP01B320304A atjungimo geba?
    Ribinė atjungimo geba yra 6 kA.
    Kada suveikia B charakteristikos elektromagnetinis atkabiklis?
    B charakteristikos 32 A aparatas akimirksniu atjungia trumpąjį jungimą maždaug nuo 96 iki 160 A.
    Kokiai apsaugai skirta 30 mA nuotėkio srovė?
    30 mA nuotėkio srovė skirta papildomai žmonių apsaugai nuo elektros smūgio.
    Ar FAP1-A galima naudoti be neutralės?
    Ne, nuotėkio apsaugai veikti neutralė turi būti prijungta per ketvirtąjį aparato polių.

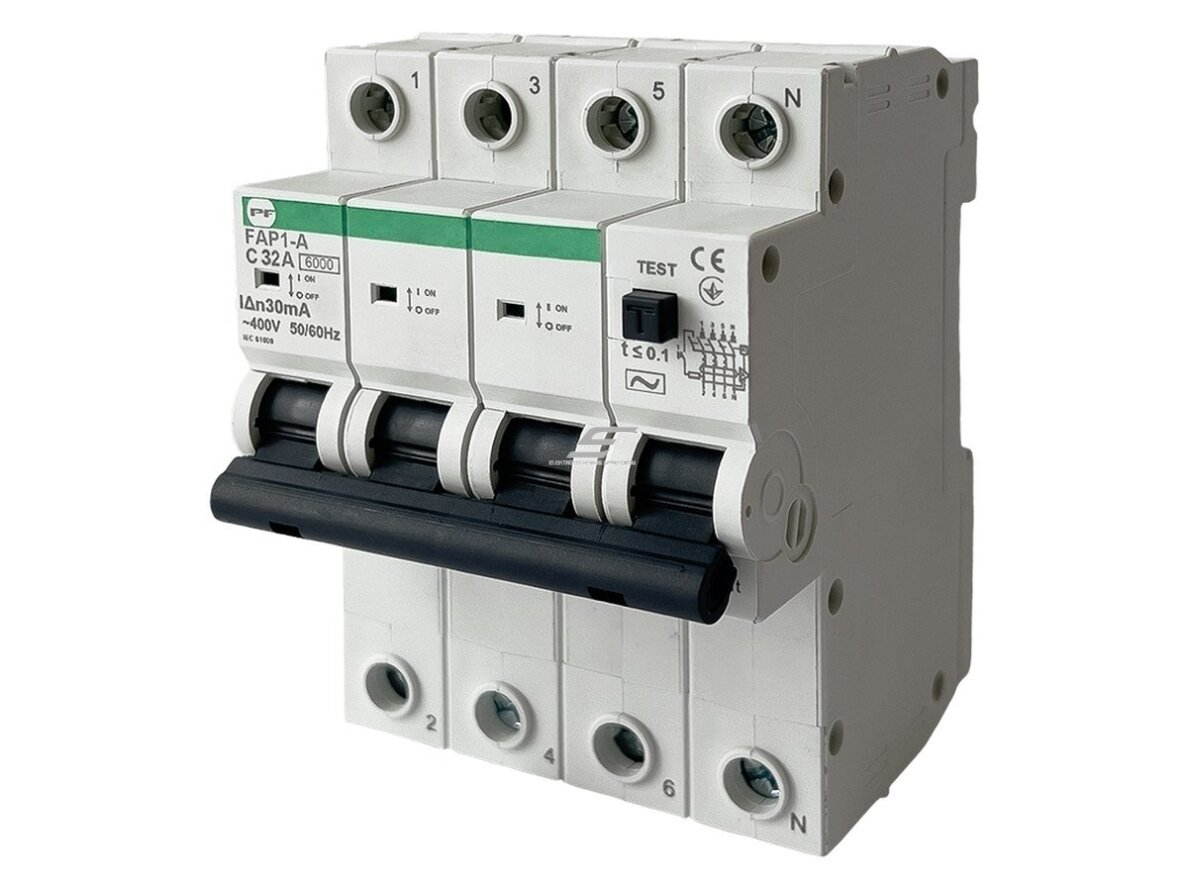

    Modulinis automatinis jungiklis su srovės nuotėkio rele | 4P | 32A | B | 6kA | 0,03A | A tipas | DIN | FAP1-A | Promfactor Baltic | FAP01B320304A

    Promfactor Baltic FAP01B320304A – automatinis jungiklis su srovės nuotėkio rele FAP1-A 4P B32 30 mA A tipas, 6 kA, DIN bėgeliui – trifazių 32 A grupių apsaugai nuo perkrovos, trumpojo jungimo ir nuotėkio srovių.

    Iliustracinis vaizdas gali būti sukurtas naudojant DI. Prekės išvaizda gali nežymiai skirtis nuo pavaizduotos. Vadovaukitės technine specifikacija.
