    Modulinis elektroninis ventiliatoriaus greičio reguliatorius | 2,5A | 230VAC | ant DIN | IP30 | Sentera Controls | DRX-1-25-AT

    Kodas: DRX-1-25-AT
    Pasiteirauti apie prekę
    Kaina 35.78 € su PVM
    ( 29.57 € be PVM )
    55.83 € Sutaupykite 20.05 €
    Pasiūlymas galioja iki 2026-12-31
  • Prekės aprašymas

    Modulinis elektroninis ventiliatoriaus greičio reguliatorius | 2,5A | 230VAC | ant DIN | IP30 | Sentera Controls | DRX-1-25-AT

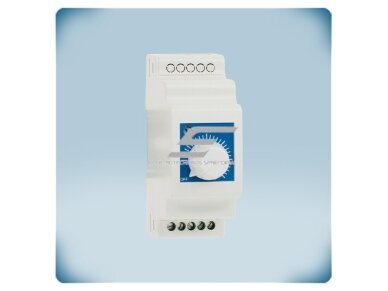

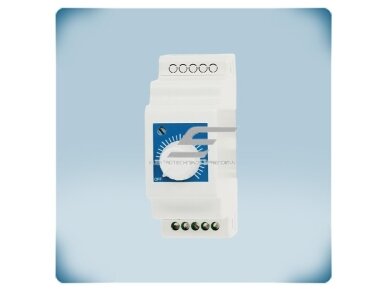

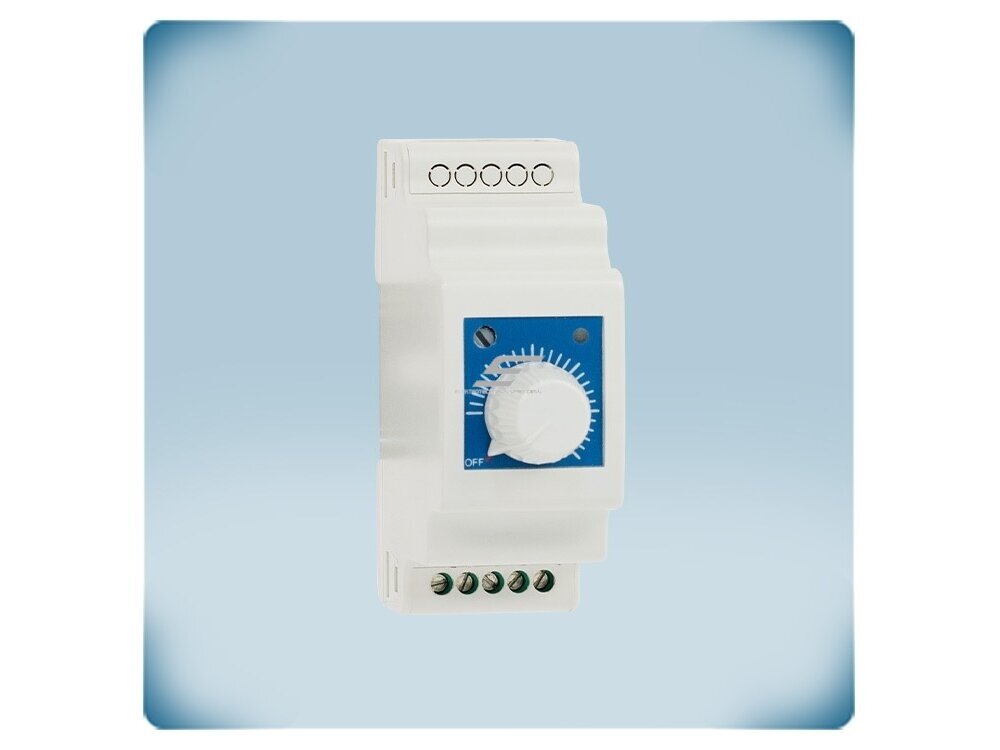

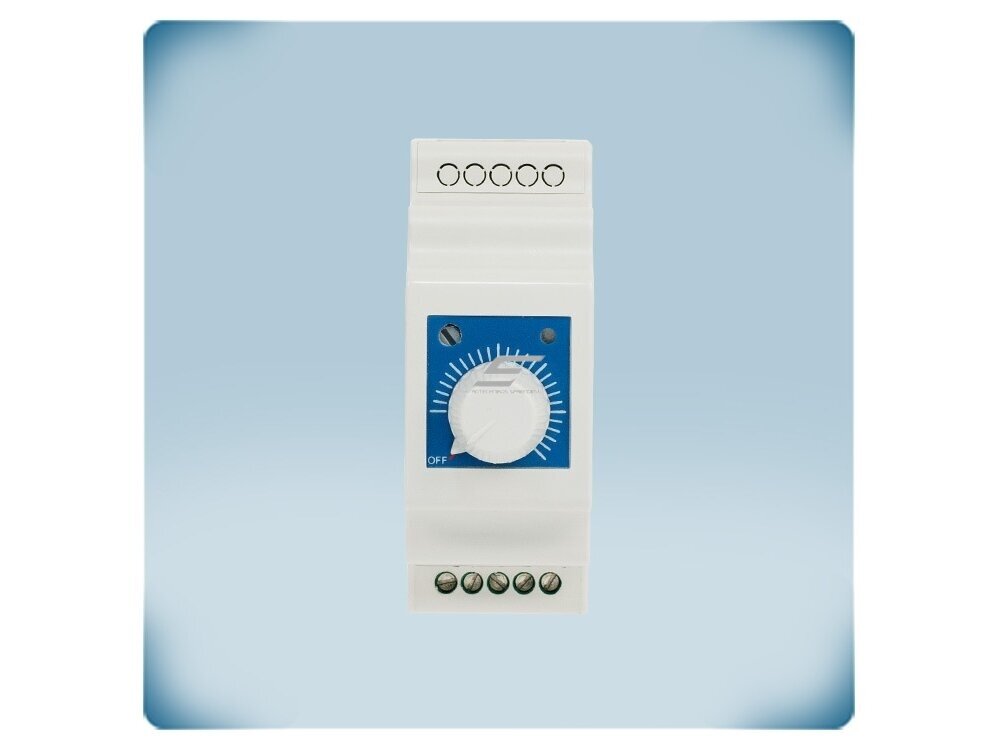

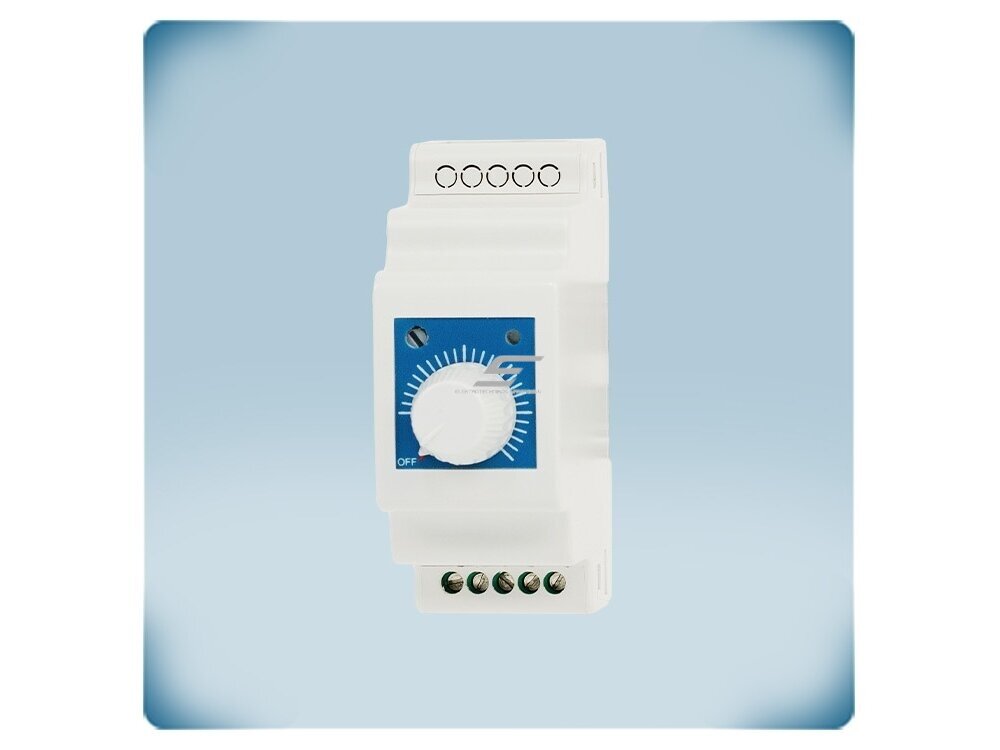

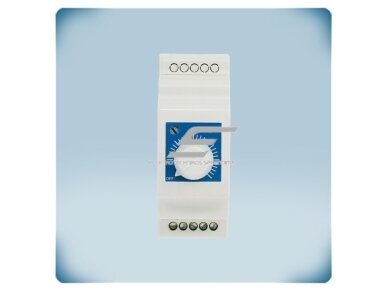

    DRX-1-25-AT – Sentera Controls modulinis elektroninis ventiliatoriaus greičio reguliatorius su rankenėle priekiniame skydelyje, montuojamas ant DIN bėgio. Valdo vienfazius įtampa valdomus AC variklius iki 2,5 A.

    Pagrindinė mintis:
    Rankinis greičio reguliatorius skydui: rankenėlė yra skydo fasade, todėl greitį galima keisti neatidarant skydo dangčio ir nemontuojant atskiro sieninio reguliatoriaus.
    Kam skirtas DRX-1-25-AT:
    Šis modelis skirtas vidutinės galios ventiliatoriams (iki 2.5 A) – kanaliniams ventiliatoriams biuruose, klasėse, prekybos patalpose arba 2–3 mažesniems ventiliatoriams kartu.
    Maks. variklio srovė
    2,5 A
    Valdymas
    Rankenėlė, maks.→min.
    Maitinimas
    230 VAC ±10 %, 50–60 Hz
    Montavimas
    DIN bėgis (EN 50022), IP30

    Veikimo principas

    Reguliatorius užspaudžiamas ant DIN bėgio. Prijungiamas maitinimas (L, N), variklis (U, N), o nereguliuojamas L1 išėjimas (230 VAC, 0,5 A) gali maitinti lemputę ar kitą nedidelę apkrovą.

    Reguliavimas elektroninis: keičiama variklio maitinimo įtampa nuo 230 VAC iki nustatytos minimalios ribos; išėjimo įtampa nėra grynai sinusinė.

    Sukant rankenėlę greitis mažėja nuo maksimalaus iki minimalaus. Visiškai kairėje – OFF padėtis (maitinimą jungiant į L1). Minimali įtampa nustatoma trimeriu (gamyklinė 100 VAC).

    Inžinieriaus pastaba: AC asinchroniniam varikliui mažinant įtampą didėja nuostoliai rotoriuje, todėl sutaupoma mažiau nei su EC ventiliatoriumi ar dažnio keitikliu; kai būtinas visiškai tylus darbas mažu greičiu – rinkitės transformatorinį reguliatorių su sinusine išėjimo įtampa.

    Kuo naudingas DRX-1-25-AT?
    Kompaktiškas DIN modulis su rankenėle – greitas ir tvarkingas sprendimas, kai ventiliatorių valdymas turi būti skyde.

    Techninės specifikacijos

    Prekės tipas Modulinis elektroninis ventiliatoriaus greičio reguliatorius
    Gamintojas / kodas Sentera Controls / DRX-1-25-AT
    Serija DRX-1 (1,5 / 2,5 A)
    Maitinimo įtampa 230 VAC ±10 %, 50–60 Hz
    Maks. variklio srovė 2,5 A
    Reguliuojamas išėjimas 230 → 100 VAC (min. nustatoma trimeriu)
    Nereguliuojamas išėjimas (L1) 230 VAC, maks. 0,5 A
    Valdymas Rankenėlė priekyje, kryptis maks.→min., OFF – visiškai kairėje
    Indikacija Žalias LED – darbas
    Apsauga Saugiklis F 5 A H, 5×20 mm
    Apsaugos klasė IP30
    Darbo aplinka 0…+40 °C
    Montavimas DIN bėgis EN 50022, tik patalpose
    Kabeliai Iki 2,5 mm²
    Svoris 0,11 kg (neto)
    Atitiktis LVD 2014/35/ES (EN 60335-1), EMC 2014/30/ES (EN 61000-6-2/-3, EN 60730-1), RoHS 2011/65/ES

    Gamintojo dokumentacija

    ✔ Rekomenduoja Elektrotechnikos sprendimai

    Originali gamintojo dokumentacija – techniniai duomenys, prijungimo schemos ir montavimo nurodymai.

    Pagrindinės funkcijos

    • Rankenėlė skydo fasade – greitis keičiamas neatidarant skydo.
    • OFF padėtis – ventiliatorių galima išjungti ta pačia rankenėle.
    • Reguliuojamas min. greitis – trimeriu nustatoma taip, kad variklis visada įsisuktų.
    • Nereguliuojamas L1 išėjimas – indikacinei lemputei ar nedidelei apkrovai iki 0,5 A.
    • Kompaktiškas DIN modulis – užima mažai vietos skyde.

    Kur naudojamas?

    • Vėdinimo ir automatikos skydai
    • Techninės patalpos, katilinės
    • Dirbtuvės ir sandėliai su centralizuotu skydu
    • Kanaliniai ventiliatoriai su AC varikliais

    Naudojimas pagal poreikį

    Skydų gamintojui.
    Standartinis DIN modulis su rankenėle fasade.
    Elektrikui.
    Paprastas prijungimas, be programavimo.
    Aptarnaujančiam personalui.
    Greitis keičiamas tiesiai skyde.

    Pritaikymo gidas: kaip naudojamas praktikoje

    Tipiniai DRX-1-25-AT pritaikymai:

    Objektas Kas prijungiama Rezultatas Montuotojo pastaba
    Vėdinimo skydas Ventiliatorius → U, N Greitis reguliuojamas skyde Min. greitį nustatykite trimeriu
    Indikacija skydo fasade Lemputė → L1 Matyti, kad ventiliatorius įjungtas L1 apkrova – iki 0,5 A
    Ventiliatoriaus išjungimas Maitinimas į L1 (OFF režimas) Rankenėle visiškai kairėn – ventiliatorius išjungtas Tuomet maitinimo į L nejunkite

    Kaip parinkti reguliatoriaus srovę

    Variklio(-ių) vardinė srovė Rekomenduojamas modelis
    iki 1,5 A DRX-1-15-AT (1,5 A)
    1,5–2,5 A DRX-1-25-AT (2,5 A) ← šis modelis
    Taisyklė: reguliatoriaus maks. srovė ≥ variklio vardinė srovė (žr. variklio lentelę). Paleidimo srovė gamintojo jau įskaičiuota, papildomos atsargos nereikia. Jungiant kelis ventiliatorius – to paties tipo variklius, jų vardines sroves sumuokite.
    Kada rinktis kitą sprendimą: didesnei srovei ar automatikai su 0-10 VDC / Modbus skyde – MVS-1 serija (iki 10 A); skaitmeniniam valdymui su ekranėliu – DRE-1-25-DT; sieniniam montavimui – MTXN0 / LTX serija.

    Pliusai

    • Rankenėlė DIN modulyje
    • OFF padėtis
    • Reguliuojamas min. greitis
    • Nereguliuojamas L1 išėjimas
    • Labai kompaktiškas

    Minusai / ribojimai

    • Maža srovė – iki 2,5 A
    • L1 išėjimas tik 0,5 A
    • Nėra 0-10 VDC įėjimo ir Modbus
    • IP30 – tik skyde
    • Išėjimo įtampa nesinusinė – kai kurie varikliai mažu greičiu gali girdimai ūžti

    Saugos ir montavimo pastabos

    • Montavimą ir prijungimą atlieka kvalifikuotas elektrikas, atjungus maitinimą.
    • Patikrinkite, ar variklis tinka įtampos reguliavimui ir ar jo srovė neviršija 2,5 A.
    • Naudojant OFF padėtį, maitinimas jungiamas tik į L1, ne į L.
    • Skirtas tik montavimui skyde, patalpose.

    Greitas pasirinkimo gidas

    2,5 A
    230 VAC
    Rankenėlė
    DIN bėgis
    Tinka, kai reikia:
    • rankinio greičio valdymo iš skydo;
    • ventiliatoriaus srovė iki 2,5 A;
    • kompaktiško DIN modulio.
    Patikrinkite prieš naudojimą:
    • variklio srovę ir ar jis reguliuojamas įtampa;
    • ar reikalinga OFF padėtis;
    • vietą skyde.
    Svarbus priminimas: DRX-1-25-AT nevaldo EC ventiliatorių ir trifazių variklių.

    DUK

    Ar galima išjungti ventiliatorių rankenėle?
    Taip, visiškai kairėje padėtyje, kai maitinimas prijungtas prie L1.
    Koks minimalus greitis?
    Nustatomas trimeriu, gamyklinis – 100 VAC.
    Ar tinka EC ventiliatoriams?
    Ne, tik vienfaziams įtampa valdomiems AC varikliams.

    Modulinis elektroninis ventiliatoriaus greičio reguliatorius | 2,5A | 230VAC | ant DIN | IP30 | Sentera Controls | DRX-1-25-AT

    Sentera DRX-1-25-AT – modulinis DIN bėgio ventiliatoriaus greičio reguliatorius su rankenėle, iki 2,5 A, 230 VAC, su OFF padėtimi, reguliuojamu min. greičiu ir L1 išėjimu.

    Iliustracinis vaizdas gali būti sukurtas naudojant DI. Prekės išvaizda gali nežymiai skirtis nuo pavaizduotos. Vadovaukitės technine specifikacija.
