Prekės aprašymas

Modulinis elektroninis ventiliatoriaus greičio reguliatorius | Modbus RTU | 0-10VDC | 3A | 230VAC | ant DIN | Sentera Controls | MVS-1-30CDM

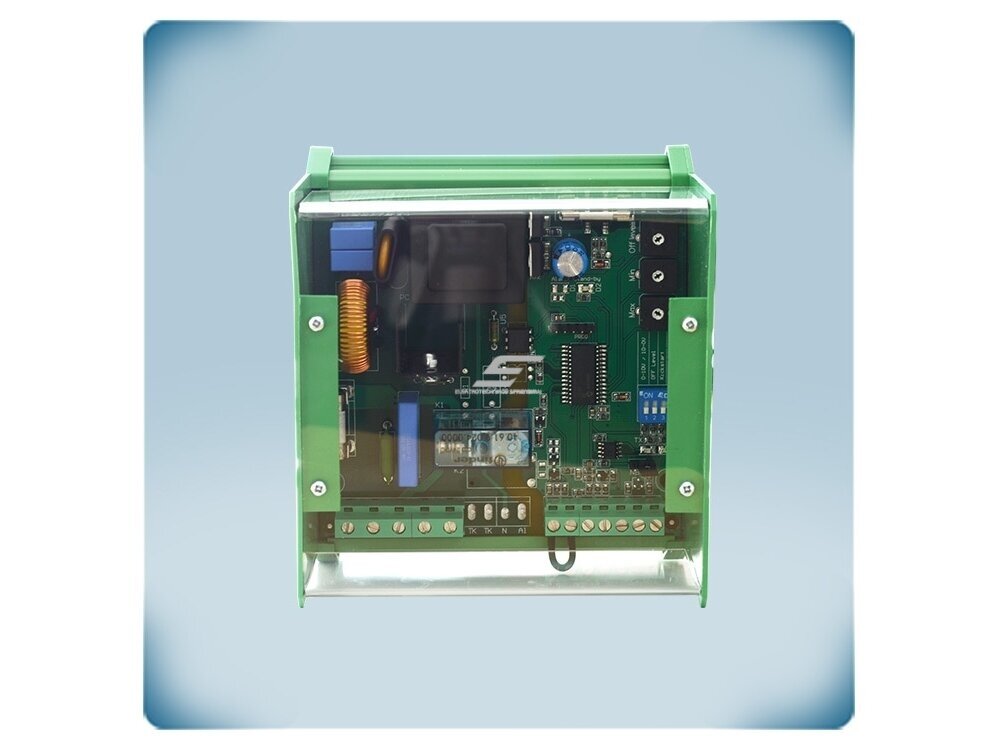

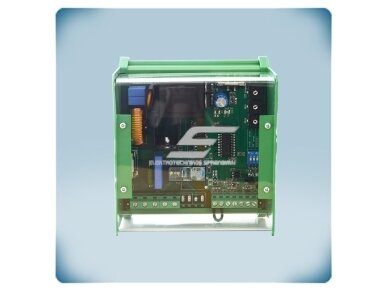

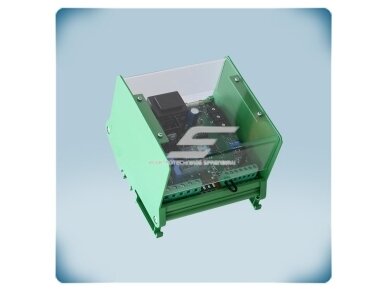

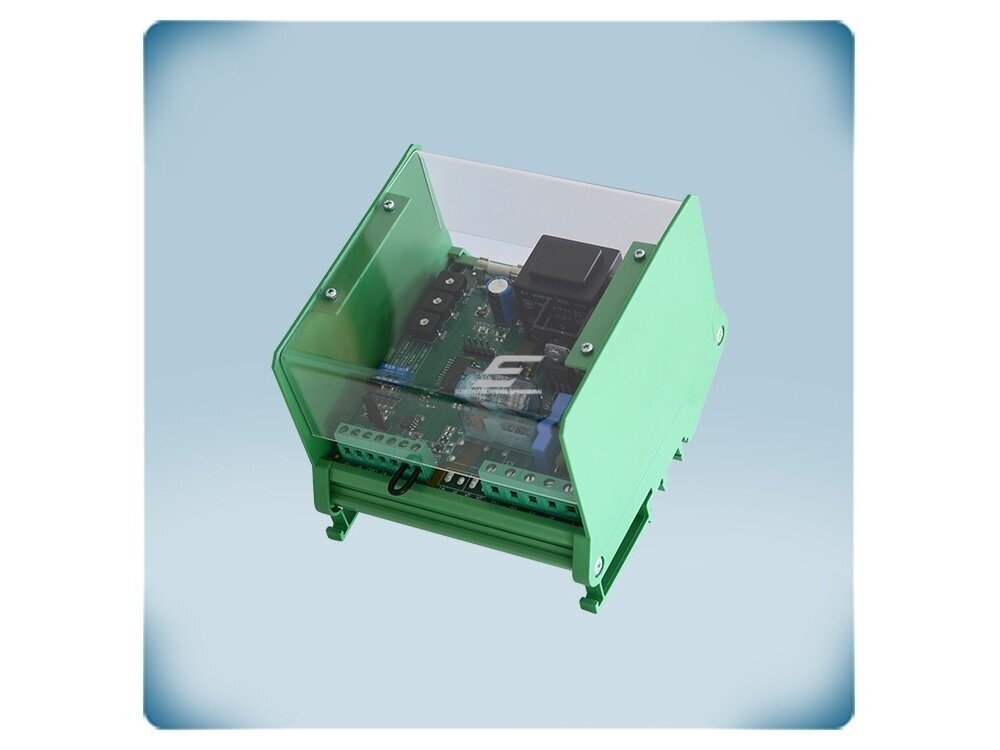

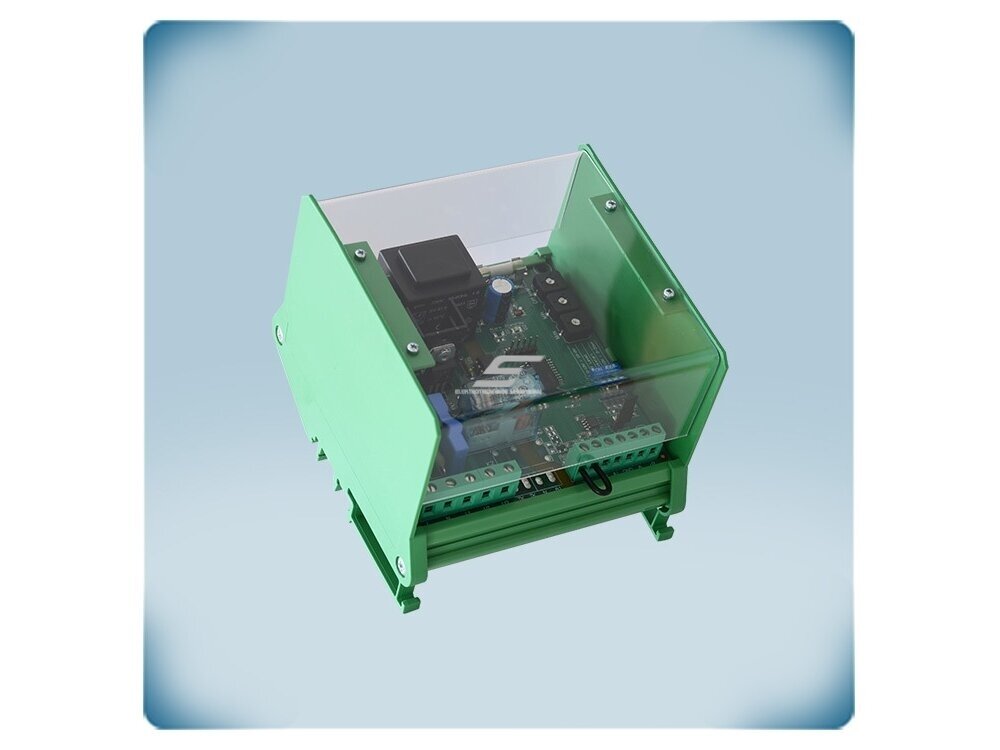

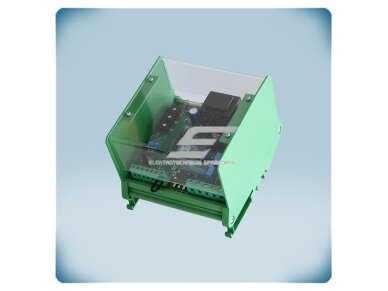

MVS-1-30CDM – Sentera Controls modulinis elektroninis greičio reguliatorius, montuojamas ant DIN bėgio skyde. Skirtas vienfaziams įtampa valdomiems AC ventiliatorių varikliams iki 3 A: greitis keičiamas keičiant variklio maitinimo įtampą 30–100 % Us ribose, o komanda ateina analoginiu 0-10 VDC / 0-20 mA signalu arba per Modbus RTU.

Pagrindinė mintis:
Tai reguliatorius automatikos skydui: jis stovi šalia kitos automatikos ant DIN bėgio, o greitį jam diktuoja jutiklis, valdiklis, BMS ar išorinis potenciometras. Visi laidai ir nustatymai – vienoje vietoje, aptarnavimui nereikia lipti prie ventiliatoriaus.

Kam skirtas MVS-1-30CDM:
Šis modelis skirtas vidutinės galios ventiliatoriams (iki 3 A) – kanaliniams ventiliatoriams biuruose, klasėse, prekybos patalpose arba 2–3 mažesniems ventiliatoriams kartu.

Maks. variklio srovė
3 A

Valdymas
0-10 VDC / 0-20 mA / Modbus RTU

Maitinimas
230 VAC ±10 %, 50–60 Hz

Montavimas
DIN bėgis, IP20 (skyde)

Veikimo principas

Reguliatorius montuojamas ant standartinio DIN bėgio elektros ar automatikos skyde. Prijungiamas 230 VAC maitinimas, variklis (U1, U2), valdymo signalas į Ai įėjimą ir, jei reikia, Modbus RTU linija (A, /B).

Reguliavimas elektroninis (puslaidininkinis): keičiama variklio maitinimo įtampos efektinė (RMS) vertė, todėl išėjimo įtampa nėra grynai sinusinė. Us – maitinimo įtampa (230 VAC).

Gavęs 0-10 VDC arba 0-20 mA signalą (kryptis ir tipas parenkami DIP jungikliais), reguliatorius keičia išėjimo įtampą tarp minimalios (30–70 % Us, trimeris VR2) ir maksimalios (75–100 % Us, trimeris VR1) ribos. Trimeriu VR3 nustatomas išjungimo lygis – žemiau jo variklis sustoja. Visus nustatymus galima keisti ir per Modbus RTU.

Rezultatas – ventiliatorius dirba tokiu greičiu, kokio reikia, ir sunaudoja mažiau elektros nei dirbdamas nuolat visu greičiu. Inžinieriaus pastaba: AC asinchroniniam varikliui mažinant įtampą didėja slydimas ir nuostoliai rotoriuje, todėl sutaupoma mažiau nei su EC ventiliatoriumi ar dažnio keitikliu. Kai svarbiausias energijos efektyvumas – rinkitės EC ventiliatorių; kai būtinas visiškai tylus darbas mažu greičiu – transformatorinį reguliatorių su sinusine išėjimo įtampa.

Kuo naudingas MVS-1-30CDM?
Vienas modulis skyde apjungia analoginį valdymą, Modbus RTU integraciją, nuotolinį paleidimą / laikmatį, nereguliuojamą 230 V išėjimą ir minkštą / greitą paleidimą – dažniausiai nereikia papildomų relių.

Techninės specifikacijos

Prekės tipas	Modulinis elektroninis ventiliatoriaus greičio reguliatorius
Gamintojas / kodas	Sentera Controls / MVS-1-30CDM
Serija	MVS-1 (1,5 / 3 / 6 / 10 A)
Maitinimo įtampa	230 VAC ±10 %, 50–60 Hz
Maks. variklio srovė	3 A
Reguliuojamas išėjimas (U1, U2)	30–100 % Us (69–230 VAC), RMS
Min. / maks. išėjimo riba	30–70 % Us / 75–100 % Us (trimeriai VR2 / VR1 arba Modbus RTU)
Nereguliuojamas išėjimas (L1)	230 VAC, maks. 2 A
Analoginis įėjimas (Ai)	0-10 / 10-0 VDC arba 0-20 / 20-0 mA (DIP jungikliai), įėjimo varža 94 kΩ
Išjungimo lygis	0–4 VDC / 0–8 mA (didėjantis režimas), 10–6 VDC / 20–12 mA (mažėjantis režimas)
Maitinimas potenciometrui (+V)	+12 VDC / 1 mA (išoriniam 10 kΩ potenciometrui)
Nuotolinis paleidimas (SW)	Taip, taip pat laikmačio režimas (impulsas ≥30 ms)
Ryšys	Modbus RTU (RS485), konfigūravimas 3SModbus programa; NBT linijos galo rezistoriaus trumpiklis
Paleidimo režimas	Minkštas (softstart) arba greitas (kickstart)
Apsauga	Nuo viršįtampio ir viršsrovio; saugiklis F 5 A H 250 VAC, 5×20 mm
Indikacija	Darbo LED (žalias), Modbus LED
Korpusas	PA, degumo klasė UL94 V0, RAL 6017
Apsaugos klasė	IP20 (EN 60529) – tik montavimui skyde, patalpose
Darbo aplinka	-20…+40 °C
Kabeliai	Iki 2,5 mm²
Svoris	0,44 kg (neto)
Atitiktis	LVD 2014/35/ES, EMC 2014/30/ES, RoHS (ES) 2015/863

Gamintojo dokumentacija

✔ Rekomenduoja Elektrotechnikos sprendimai

Originali gamintojo dokumentacija – techniniai duomenys, prijungimo schemos ir montavimo nurodymai.

Pagrindinės funkcijos

Montavimas ant DIN bėgio – reguliatorius stovi skyde kartu su automatais, relėmis ir valdikliu.
Analoginis valdymas 0-10 VDC / 0-20 mA – tiesiogiai jungiamas prie CO₂, temperatūros, slėgio jutiklių ar valdiklio.
Modbus RTU – greitis, ribos ir būsena valdomi bei stebimi iš BMS ar SCADA.
Reguliuojamos min. / maks. ribos – minimali riba užtikrina, kad variklis visada įsisuktų ir nestovėtų įjungtas perkaisdamas per maža įtampa; maksimali riba apriboja greitį ir triukšmą.
Išjungimo lygis – esant mažam signalui variklis išsijungia, o ne „zvimbia“.
Nereguliuojamas 230 V išėjimas (iki 2 A) – sklendės pavarai, vožtuvui ar indikacinei lemputei be papildomos relės.
Softstart / kickstart – sklandus paleidimas arba užtikrintas užsisukimas pilnu greičiu.
Laikmačio režimas – ventiliatorius dirba nustatytą laiką po impulso iš mygtuko ar signalo.
SenteraWeb – per Sentera interneto modulį reguliatorių galima prijungti prie SenteraWeb debesies – nuotolinis valdymas, stebėjimas ir įspėjimai per internetą.

Kur naudojamas?

Vėdinimo ir automatikos skydai su AC ventiliatoriais iki 3 A
Biurų, mokyklų, salių vėdinimas pagal CO₂ lygį
Sandėlių, dirbtuvių, garažų ištraukimas pagal temperatūrą ar drėgmę
Kanaliniai ventiliatoriai su slėgio palaikymu
Objektai su BMS / SCADA, kur reikia Modbus RTU
Skydų modernizacija keičiant pasenusius reguliatorius

Naudojimas pagal poreikį

Skydų gamintojui.
Standartinis DIN modulis – reguliatorius montuojamas ir sujungiamas kartu su visa skydo automatika.

Automatikos / BMS integratoriui.
Modbus RTU leidžia nuskaityti būseną ir keisti nustatymus iš centrinės sistemos be papildomų keitiklių.

Pastato administratoriui.
Ventiliacija dirba pagal poreikį, o visi reguliatoriai – vienoje vietoje, skyde.

Pritaikymo gidas: kaip naudojamas praktikoje

Tas pats MVS-1-30CDM pritaikomas skirtingiems objektams – keičiasi tik tai, kas prijungiama prie jo įėjimų ir išėjimų:

Objektas	Kas prijungiama	Rezultatas	Montuotojo pastaba
Posėdžių salė, klasė, biuras	CO₂ jutiklis su 0-10 VDC išėjimu → Ai	Tuščioje patalpoje ventiliatorius dirba min. greičiu, prisirinkus žmonių – greitėja automatiškai	Min. ribą nustatykite tokią, kad variklis užtikrintai suktųsi (dažniausiai 40–50 % Us)
Sandėlis, dirbtuvės, garažas	Temperatūros jutiklis su 0-10 VDC → Ai	Karštą dieną ištraukimas stiprėja, vėsią – sumažėja iki minimumo	Jei variklis turi TK kontaktus – rinkitės MVSS1-30CDM
Kanalinė sistema su pastoviu slėgiu	Slėgio jutiklis arba PI valdiklis su 0-10 VDC / 0-20 mA → Ai	Užsiterštant filtrui greitis automatiškai didėja ir slėgis išlaikomas	Signalo tipą (V / mA) ir kryptį parinkite DIP jungikliais
Objektas su BMS / SCADA	Modbus RTU (RS485) linija → A, /B	Greitis, ribos ir būsena valdomi centralizuotai; vienoje linijoje – keli reguliatoriai skirtingais adresais	Paskutiniame linijos įrenginyje uždėkite NBT trumpiklį
Vonios, tualetai, rūkomieji	Mygtukas arba judesio kontaktas → SW (laikmačio režimas)	Po impulso ventiliatorius dirba nustatytą laiką ir išsijungia pats	Laikmačio trukmė nustatoma per Modbus RTU
Ventiliatorius su oro sklende	Sklendės pavara 230 VAC → L1 išėjimas	Įsijungus ventiliatoriui sklendė atsidaro, išsijungus – užsidaro	L1 apkrova (iki 2 A) vertinama kartu su variklio srove
Rankinis valdymas iš patalpos	Išorinis 10 kΩ potenciometras (pvz., Sentera SDP-X10K-NA) → +V, Ai, GND	Greitį nustato operatorius, o reguliatorius lieka skyde	Signalo kabelį tieskite atskirai nuo galios kabelių

Kaip parinkti reguliatoriaus srovę

Variklio(-ių) vardinė srovė	Rekomenduojamas modelis
iki 1,5 A	MVS-1-15CDM (1,5 A)
1,5–3 A	MVS-1-30CDM (3 A) ← šis modelis
3–6 A	MVS-1-60CDM (6 A)
6–10 A	MVS-1100CDM (10 A)

Taisyklė: reguliatoriaus maks. srovė ≥ variklio vardinė srovė (žr. variklio lentelę). Paleidimo srovė gamintojo jau įskaičiuota, papildomos atsargos nereikia. Jungiant kelis ventiliatorius – to paties tipo variklius, jų vardines sroves sumuokite. Nereguliuojamo L1 išėjimo apkrova (iki 2 A) vertinama kartu su variklio srove.

Kada rinktis kitą sprendimą: montavimui ant sienos šalia ventiliatoriaus – EVS-1-30-DM (IP54); EC ventiliatoriui – EC potenciometrą ar valdiklį su 0-10 VDC išėjimu; trifaziam varikliui – trifazį transformatorinį reguliatorių (pvz., STR-4 serija) arba dažnio keitiklį; varikliui su TK kontaktais – MVSS1 seriją.

Pliusai

DIN bėgio modulis automatikos skydui
Analoginis ir Modbus RTU valdymas viename
Reguliuojamos greičio ribos ir išjungimo lygis
Nereguliuojamas išėjimas sklendei ar lemputei
Minkštas arba greitas paleidimas
Nedegus PA korpusas (UL94 V0)

Minusai / ribojimai

IP20 – montuojamas tik skyde
Nėra rankenėlės – rankiniam valdymui reikia išorinio potenciometro
Tik vienfaziams įtampa valdomiems varikliams; EC ventiliatoriams netinka
Variklio šiluminės apsaugos (TK) gnybtų nėra – tam rinkitės MVSS1-30CDM
Išėjimo įtampa nesinusinė – kai kurie varikliai mažu greičiu gali girdimai ūžti

Saugos ir montavimo pastabos

Montavimą ir prijungimą atlieka kvalifikuotas elektrikas, atjungus maitinimą.
Patikrinkite, ar variklis tinka įtampos reguliavimui ir ar jo vardinė srovė neviršija 3 A.
Prie vieno reguliatoriaus galima jungti kelis ventiliatorius, jei jų bendra srovė neviršija 3 A.
Skyde palikite vietos šilumai išsisklaidyti – darbo temperatūra iki +40 °C.
Modbus tinkle, kai naudojamas AC maitinimas, GND gnybto nejunkite su kitais įrenginiais ar CNVT-USB-RS485 keitikliu – galima sugadinti ryšio elektroniką.

Greitas pasirinkimo gidas

3 A

230 VAC

0-10 VDC / 0-20 mA

Modbus RTU

DIN bėgis

Tinka, kai reikia:

valdyti AC ventiliatorių iki 3 A iš automatikos skydo;
valdyti greitį pagal jutiklio ar valdiklio signalą;
integruoti ventiliatorių į BMS per Modbus RTU.

Patikrinkite prieš naudojimą:

variklio vardinę srovę ir ar jis reguliuojamas įtampa;
valdymo signalo tipą (įtampa ar srovė) ir kryptį;
ar skyde yra vietos ir ar nebus viršyta +40 °C temperatūra.

Svarbus priminimas: MVS-1-30CDM nepakeičia dažnio keitiklio trifaziams varikliams ir nevaldo EC ventiliatorių.

DUK

Ar galima valdyti rankiniu būdu?
Taip, prijungus išorinį 10 kΩ potenciometrą prie +V, Ai ir GND gnybtų.

Ar tinka EC ventiliatoriams?
Ne, MVS-1-30CDM skirtas tik vienfaziams įtampa valdomiems AC varikliams.

Ar galima prijungti kelis ventiliatorius?
Taip, jei jų bendra srovė neviršija 3 A.

Kuo skiriasi nuo MVSS1-30CDM?
MVSS1-30CDM turi papildomus TK gnybtus variklio termokontaktams ir 230 V / 1 A aliarmo relę.

Kuo skiriasi nuo EVS-1-30-DM?
Funkcijos panašios, bet EVS-1-30-DM montuojamas ant sienos (IP54 korpusas), o MVS-1-30CDM – skyde ant DIN bėgio (IP20).

Kaip pakeisti nustatymus per Modbus?
Per RS485 su CNVT-USB-RS485 keitikliu ir nemokama Sentera 3SModbus programa.

Modulinis elektroninis ventiliatoriaus greičio reguliatorius | Modbus RTU | 0-10VDC | 3A | 230VAC | ant DIN | Sentera Controls | MVS-1-30CDM

Sentera MVS-1-30CDM – modulinis DIN bėgio reguliatorius vienfaziams AC ventiliatoriams iki 3 A, valdomas 0-10 VDC / 0-20 mA signalu arba Modbus RTU, su reguliuojamomis greičio ribomis ir nereguliuojamu 230 V išėjimu – automatikos skydams ir BMS objektams.

Iliustracinis vaizdas gali būti sukurtas naudojant DI. Prekės išvaizda gali nežymiai skirtis nuo pavaizduotos. Vadovaukitės technine specifikacija.

Savybės

Gamintojas

Sentera controls

Prekės ženklas

Sentera Controls

CE sertifikatas – saugumo, kokybės ir atitikties garantija

CE ženklinimas – ką tai reiškia pirkėjui?

CE ženklas reiškia, kad gamintojas deklaruoja, jog gaminys atitinka jam taikomus Europos Sąjungos saugos, sveikatos, aplinkosaugos ir techninius reikalavimus.

Paprastai tariant:
CE ženklinimas parodo, kad produktas gali būti teisėtai parduodamas ir naudojamas Europos Sąjungos rinkoje, jeigu jis naudojamas pagal gamintojo nurodytą paskirtį.

Ką užtikrina CE ženklinimas?

Saugumą – gaminys turi būti saugus naudoti pagal paskirtį.
Atitiktį ES reikalavimams – produktas turi atitikti jam taikomus teisės aktus ir standartus.
Elektromagnetinį suderinamumą – elektros įrenginys neturi trikdyti kitų prietaisų veikimo.
Aplinkosaugos reikalavimus – gaminys turi atitikti taikomus medžiagų naudojimo reikalavimus, pvz., RoHS.
Tinkamumą ES rinkai – produktas gali būti tiekiamas ir naudojamas Europos Sąjungos šalyse.

Ką tai reiškia jums?
Pirkdami CE ženklu pažymėtą gaminį, gaunate produktą, kuris pagal gamintojo deklaraciją atitinka Europos Sąjungoje taikomus saugos ir techninius reikalavimus.

Svarbu žinoti

CE ženklas nėra atskiras kokybės sertifikatas. Tai gamintojo deklaracija, kad gaminys atitinka jam taikomus ES reikalavimus.

Galutinė atitiktis vertinama pagal gamintojo ES atitikties deklaraciją, techninę dokumentaciją ir gaminio ženklinimą.

Pirkėjui naudinga, nes:

produktas atitinka jam taikomus ES normatyvus;
gaminys tinkamas naudoti pagal nurodytą paskirtį;
mažesnė neatitikties ar nesaugaus naudojimo rizika;
tinka buitiniam, komerciniam ar pramoniniam naudojimui, jei tai numatyta gamintojo dokumentacijoje.

Trumpai

CE ženklinimas padeda pirkėjui suprasti, kad gaminys yra skirtas ES rinkai ir pagal gamintojo deklaraciją atitinka būtinus saugos, techninius bei aplinkosaugos reikalavimus.
