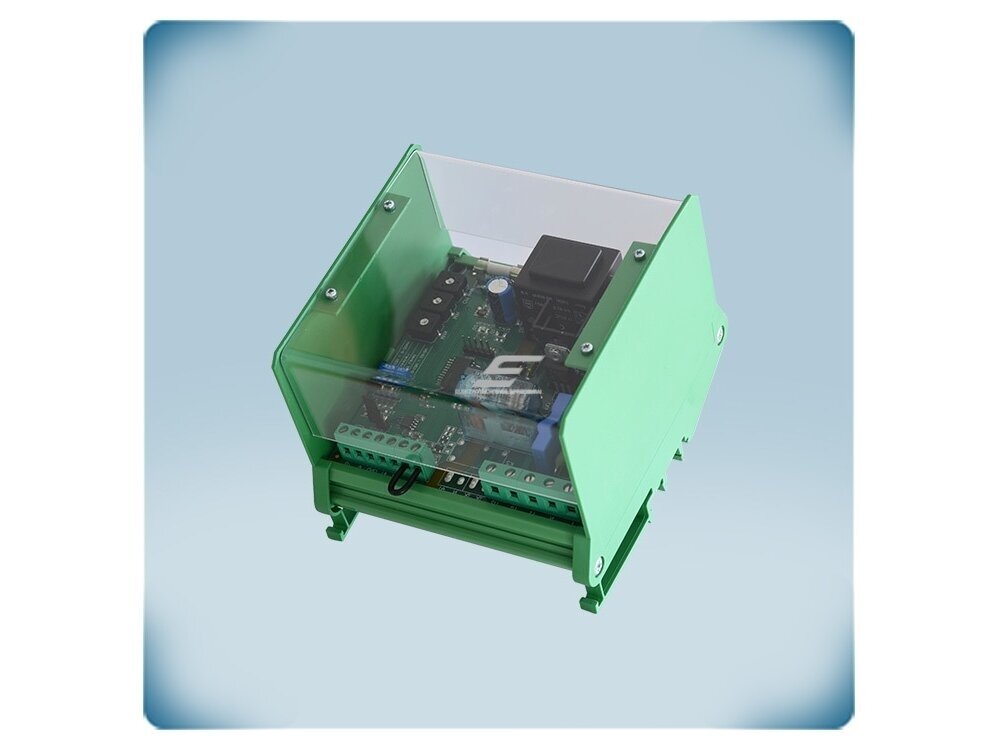

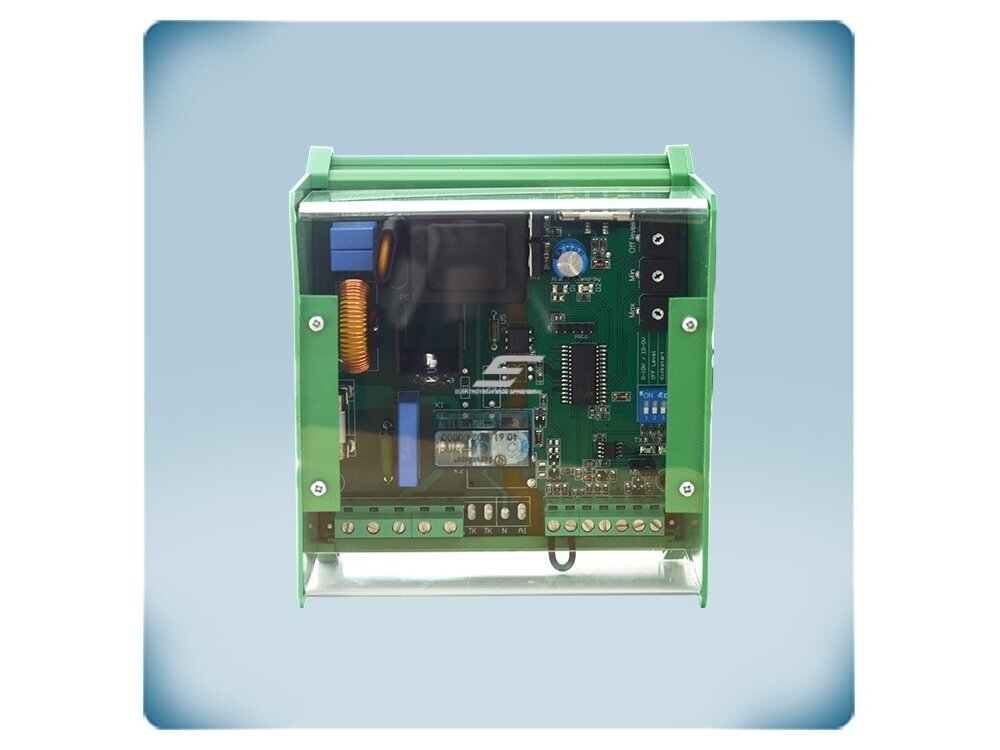

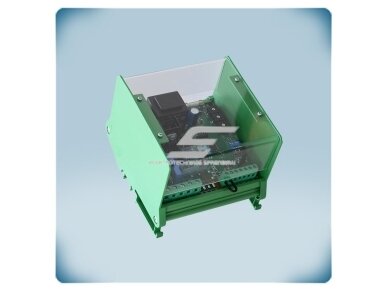

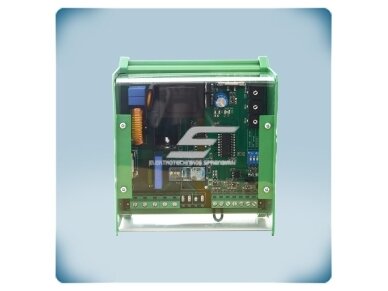

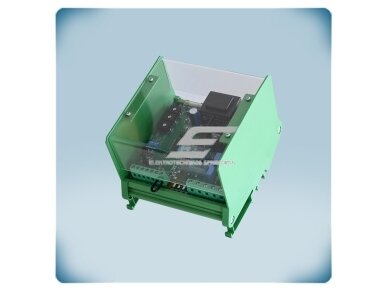

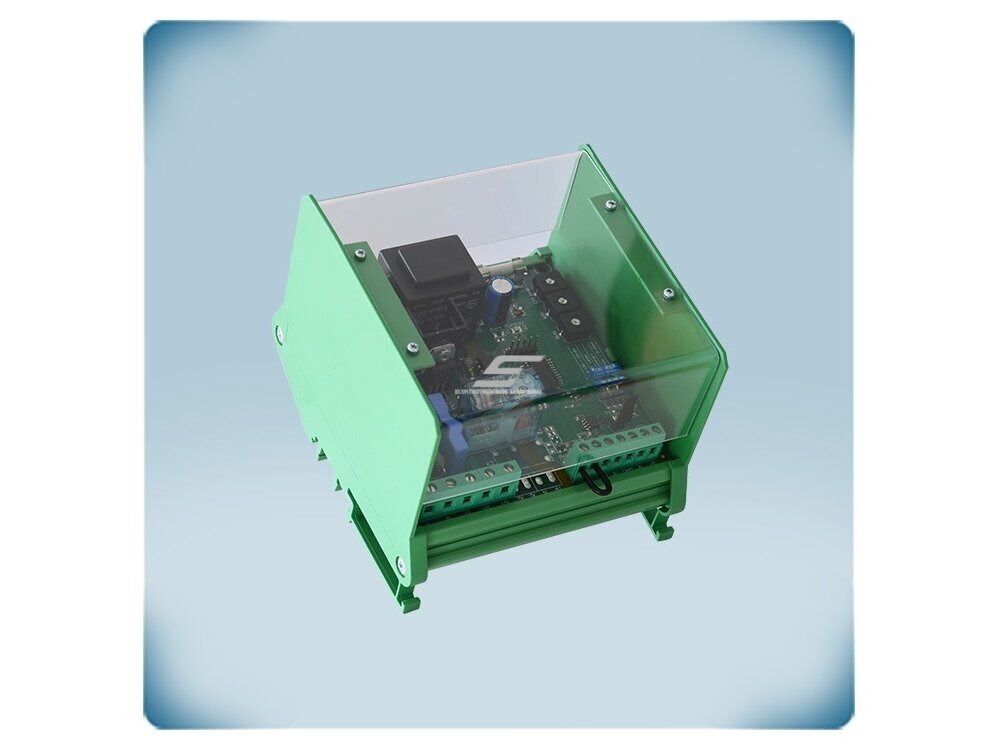

    Modulinis elektroninis ventiliatoriaus greičio reguliatorius | Modbus RTU | TK | 10A | 230VAC | ant DIN | Sentera Controls | MVSS1100CDM

    Kodas: MVSS1100CDM
    Pasiteirauti apie prekę
    Kaina 115.33 € su PVM
    ( 95.31 € be PVM )
    179.91 € Sutaupykite 64.58 €
    Pasiūlymas galioja iki 2026-12-31
  • Prekės aprašymas

    Modulinis elektroninis ventiliatoriaus greičio reguliatorius | Modbus RTU | TK | 10A | 230VAC | ant DIN | Sentera Controls | MVSS1100CDM

    MVSS1100CDM – Sentera Controls modulinis elektroninis greičio reguliatorius su variklio šiluminės apsaugos (TK) gnybtais ir aliarmo išėjimu, montuojamas ant DIN bėgio skyde. Skirtas vienfaziams įtampa valdomiems AC ventiliatorių varikliams iki 10 A: greitis keičiamas keičiant variklio maitinimo įtampą 30–100 % Us ribose, o komanda ateina analoginiu 0-10 VDC / 0-20 mA signalu arba per Modbus RTU.

    Pagrindinė mintis:
    Tai reguliatorius automatikos skydui: jis stovi šalia kitos automatikos ant DIN bėgio, o greitį jam diktuoja jutiklis, valdiklis, BMS ar išorinis potenciometras. Visi laidai ir nustatymai – vienoje vietoje, aptarnavimui nereikia lipti prie ventiliatoriaus.
    Kam skirtas MVSS1100CDM:
    Šis modelis skirtas didelės galios ventiliatoriams (iki 10 A) – pramoniniams ventiliatoriams gamybos cechuose, sandėliuose, ūkiniuose pastatuose ar didesnei ventiliatorių grupei.
    Maks. variklio srovė
    10 A
    Valdymas
    0-10 VDC / 0-20 mA / Modbus RTU
    Maitinimas
    230 VAC ±10 %, 50–60 Hz
    Montavimas
    DIN bėgis, IP20 (skyde)

    Veikimo principas

    Reguliatorius montuojamas ant standartinio DIN bėgio elektros ar automatikos skyde. Prijungiamas 230 VAC maitinimas, variklis (U1, U2), valdymo signalas į Ai įėjimą ir, jei reikia, Modbus RTU linija (A, /B), o variklio termokontaktai – į TK gnybtus.

    Reguliavimas elektroninis (puslaidininkinis): keičiama variklio maitinimo įtampos efektinė (RMS) vertė, todėl išėjimo įtampa nėra grynai sinusinė. Us – maitinimo įtampa (230 VAC).

    Gavęs 0-10 VDC arba 0-20 mA signalą (kryptis ir tipas parenkami DIP jungikliais), reguliatorius keičia išėjimo įtampą tarp minimalios (30–70 % Us, trimeris VR2) ir maksimalios (75–100 % Us, trimeris VR1) ribos. Trimeriu VR3 nustatomas išjungimo lygis – žemiau jo variklis sustoja. Visus nustatymus galima keisti ir per Modbus RTU.

    Rezultatas – ventiliatorius dirba tokiu greičiu, kokio reikia, ir sunaudoja mažiau elektros nei dirbdamas nuolat visu greičiu. Inžinieriaus pastaba: AC asinchroniniam varikliui mažinant įtampą didėja slydimas ir nuostoliai rotoriuje, todėl sutaupoma mažiau nei su EC ventiliatoriumi ar dažnio keitikliu. Kai svarbiausias energijos efektyvumas – rinkitės EC ventiliatorių; kai būtinas visiškai tylus darbas mažu greičiu – transformatorinį reguliatorių su sinusine išėjimo įtampa.

    Kuo naudingas MVSS1100CDM?
    Vienas modulis skyde apjungia analoginį valdymą, Modbus RTU integraciją, nuotolinį paleidimą / laikmatį, nereguliuojamą 230 V išėjimą ir minkštą / greitą paleidimą, o TK gnybtai su aliarmo rele leidžia matyti variklio perkaitimą BMS sistemoje.

    Techninės specifikacijos

    Prekės tipas Modulinis elektroninis ventiliatoriaus greičio reguliatorius su TK
    Gamintojas / kodas Sentera Controls / MVSS1100CDM
    Serija MVSS1 (1,5 / 3 / 6 / 10 A)
    Maitinimo įtampa 230 VAC ±10 %, 50–60 Hz
    Maks. variklio srovė 10 A
    Reguliuojamas išėjimas (U1, U2) 30–100 % Us (69–230 VAC), RMS
    Min. / maks. išėjimo riba 30–70 % Us / 75–100 % Us (trimeriai VR2 / VR1 arba Modbus RTU)
    Nereguliuojamas išėjimas (L1) 230 VAC, maks. 2 A
    Analoginis įėjimas (Ai) 0-10 / 10-0 VDC arba 0-20 / 20-0 mA (DIP jungikliai), įėjimo varža 94 kΩ
    Išjungimo lygis 0–4 VDC / 0–8 mA (didėjantis režimas), 10–6 VDC / 20–12 mA (mažėjantis režimas)
    Maitinimas potenciometrui (+V) +12 VDC / 1 mA (išoriniam 10 kΩ potenciometrui)
    Nuotolinis paleidimas (SW) Taip, taip pat laikmačio režimas (impulsas ≥30 ms)
    Variklio šiluminė apsauga (TK) TK gnybtai variklio termokontaktams; perkaitimas indikuojamas raudonu LED ir aliarmo išėjimu
    Aliarmo išėjimas Relė, 230 VAC, 1 A
    Ryšys Modbus RTU (RS485), konfigūravimas 3SModbus programa; NBT linijos galo rezistoriaus trumpiklis
    Paleidimo režimas Minkštas (softstart) arba greitas (kickstart)
    Apsauga Nuo perkaitimo, viršįtampio ir viršsrovio; saugiklis F 16 A H 250 VAC, 6,3×32 mm
    Indikacija Darbo LED (žalias), Modbus LED, perkaitimo LED (raudonas)
    Korpusas PA, degumo klasė UL94 V0, RAL 6017
    Apsaugos klasė IP20 (EN 60529) – tik montavimui skyde, patalpose
    Darbo aplinka -20…+40 °C, 0–80 % rH be kondensacijos
    Kabeliai Iki 2,5 mm²
    Svoris 0,50 kg (neto)
    Atitiktis LVD 2014/35/ES, EMC 2014/30/ES, RoHS (ES) 2015/863

    Gamintojo dokumentacija

    ✔ Rekomenduoja Elektrotechnikos sprendimai

    Originali gamintojo dokumentacija – techniniai duomenys, prijungimo schemos ir montavimo nurodymai.

    Pagrindinės funkcijos

    • Montavimas ant DIN bėgio – reguliatorius stovi skyde kartu su automatais, relėmis ir valdikliu.
    • Analoginis valdymas 0-10 VDC / 0-20 mA – tiesiogiai jungiamas prie CO₂, temperatūros, slėgio jutiklių ar valdiklio.
    • Modbus RTU – greitis, ribos ir būsena valdomi bei stebimi iš BMS ar SCADA.
    • TK gnybtai ir aliarmo relė – variklio perkaitimas matomas iš karto: raudonas LED skyde ir 230 V / 1 A signalas į BMS, sireną ar lemputę.
    • Reguliuojamos min. / maks. ribos – minimali riba užtikrina, kad variklis visada įsisuktų ir nestovėtų įjungtas perkaisdamas per maža įtampa; maksimali riba apriboja greitį ir triukšmą.
    • Išjungimo lygis – esant mažam signalui variklis išsijungia, o ne „zvimbia“.
    • Nereguliuojamas 230 V išėjimas (iki 2 A) – sklendės pavarai, vožtuvui ar indikacinei lemputei be papildomos relės.
    • Softstart / kickstart – sklandus paleidimas arba užtikrintas užsisukimas pilnu greičiu.
    • Laikmačio režimas – ventiliatorius dirba nustatytą laiką po impulso iš mygtuko ar signalo.
    • SenteraWeb – per Sentera interneto modulį reguliatorių galima prijungti prie SenteraWeb debesies – nuotolinis valdymas, stebėjimas ir įspėjimai per internetą.

    Kur naudojamas?

    • Vėdinimo ir automatikos skydai su AC ventiliatoriais iki 10 A
    • Biurų, mokyklų, salių vėdinimas pagal CO₂ lygį
    • Sandėlių, dirbtuvių, garažų ištraukimas pagal temperatūrą ar drėgmę
    • Kanaliniai ventiliatoriai su slėgio palaikymu
    • Objektai su BMS / SCADA, kur reikia Modbus RTU
    • Skydų modernizacija keičiant pasenusius reguliatorius

    Naudojimas pagal poreikį

    Skydų gamintojui.
    Standartinis DIN modulis – reguliatorius montuojamas ir sujungiamas kartu su visa skydo automatika.
    Automatikos / BMS integratoriui.
    Modbus RTU leidžia nuskaityti būseną ir keisti nustatymus iš centrinės sistemos be papildomų keitiklių.
    Pastato administratoriui.
    Ventiliacija dirba pagal poreikį, o visi reguliatoriai – vienoje vietoje, skyde.

    Pritaikymo gidas: kaip naudojamas praktikoje

    Tas pats MVSS1100CDM pritaikomas skirtingiems objektams – keičiasi tik tai, kas prijungiama prie jo įėjimų ir išėjimų:

    Objektas Kas prijungiama Rezultatas Montuotojo pastaba
    Posėdžių salė, klasė, biuras CO₂ jutiklis su 0-10 VDC išėjimu → Ai Tuščioje patalpoje ventiliatorius dirba min. greičiu, prisirinkus žmonių – greitėja automatiškai Min. ribą nustatykite tokią, kad variklis užtikrintai suktųsi (dažniausiai 40–50 % Us)
    Sandėlis, dirbtuvės, garažas Temperatūros jutiklis su 0-10 VDC → Ai Karštą dieną ištraukimas stiprėja, vėsią – sumažėja iki minimumo Prijunkite variklio TK kontaktus – perkaitimas bus signalizuojamas aliarmo rele
    Kanalinė sistema su pastoviu slėgiu Slėgio jutiklis arba PI valdiklis su 0-10 VDC / 0-20 mA → Ai Užsiterštant filtrui greitis automatiškai didėja ir slėgis išlaikomas Signalo tipą (V / mA) ir kryptį parinkite DIP jungikliais
    Objektas su BMS / SCADA Modbus RTU (RS485) linija → A, /B Greitis, ribos ir būsena valdomi centralizuotai; vienoje linijoje – keli reguliatoriai skirtingais adresais Paskutiniame linijos įrenginyje uždėkite NBT trumpiklį
    Vonios, tualetai, rūkomieji Mygtukas arba judesio kontaktas → SW (laikmačio režimas) Po impulso ventiliatorius dirba nustatytą laiką ir išsijungia pats Laikmačio trukmė nustatoma per Modbus RTU
    Ventiliatorius su oro sklende Sklendės pavara 230 VAC → L1 išėjimas Įsijungus ventiliatoriui sklendė atsidaro, išsijungus – užsidaro L1 apkrova (iki 2 A) vertinama kartu su variklio srove
    Rankinis valdymas iš patalpos Išorinis 10 kΩ potenciometras (pvz., Sentera SDP-X10K-NA) → +V, Ai, GND Greitį nustato operatorius, o reguliatorius lieka skyde Signalo kabelį tieskite atskirai nuo galios kabelių

    Kaip parinkti reguliatoriaus srovę

    Variklio(-ių) vardinė srovė Rekomenduojamas modelis
    iki 1,5 A MVSS1-15CDM (1,5 A)
    1,5–3 A MVSS1-30CDM (3 A)
    3–6 A MVSS1-60CDM (6 A)
    6–10 A MVSS1100CDM (10 A) ← šis modelis
    Taisyklė: reguliatoriaus maks. srovė ≥ variklio vardinė srovė (žr. variklio lentelę). Paleidimo srovė gamintojo jau įskaičiuota, papildomos atsargos nereikia. Jungiant kelis ventiliatorius – to paties tipo variklius, jų vardines sroves sumuokite. Nereguliuojamo L1 išėjimo apkrova (iki 2 A) vertinama kartu su variklio srove.
    Kada rinktis kitą sprendimą: montavimui ant sienos šalia ventiliatoriaus – EVSS1100-DM (IP54); EC ventiliatoriui – EC potenciometrą ar valdiklį su 0-10 VDC išėjimu; trifaziam varikliui – trifazį transformatorinį reguliatorių (pvz., STR-4 serija) arba dažnio keitiklį; varikliui be TK kontaktų – paprastesnę MVS-1 seriją.

    Pliusai

    • DIN bėgio modulis automatikos skydui
    • Analoginis ir Modbus RTU valdymas viename
    • Reguliuojamos greičio ribos ir išjungimo lygis
    • Nereguliuojamas išėjimas sklendei ar lemputei
    • Minkštas arba greitas paleidimas
    • Nedegus PA korpusas (UL94 V0)
    • TK gnybtai ir aliarmo relė

    Minusai / ribojimai

    • IP20 – montuojamas tik skyde
    • Nėra rankenėlės – rankiniam valdymui reikia išorinio potenciometro
    • Tik vienfaziams įtampa valdomiems varikliams; EC ventiliatoriams netinka
    • Brangesnis už MVS-1 – jei variklis neturi TK kontaktų, pakanka MVS-1100CDM
    • Išėjimo įtampa nesinusinė – kai kurie varikliai mažu greičiu gali girdimai ūžti

    Saugos ir montavimo pastabos

    • Montavimą ir prijungimą atlieka kvalifikuotas elektrikas, atjungus maitinimą.
    • Patikrinkite, ar variklis tinka įtampos reguliavimui ir ar jo vardinė srovė neviršija 10 A.
    • Prie vieno reguliatoriaus galima jungti kelis ventiliatorius, jei jų bendra srovė neviršija 10 A.
    • Skyde palikite vietos šilumai išsisklaidyti – darbo temperatūra iki +40 °C.
    • Modbus tinkle, kai naudojamas AC maitinimas, GND gnybto nejunkite su kitais įrenginiais ar CNVT-USB-RS485 keitikliu – galima sugadinti ryšio elektroniką.

    Greitas pasirinkimo gidas

    10 A
    230 VAC
    0-10 VDC / 0-20 mA
    Modbus RTU
    DIN bėgis
    TK + aliarmas
    Tinka, kai reikia:
    • valdyti AC ventiliatorių iki 10 A iš automatikos skydo;
    • valdyti greitį pagal jutiklio ar valdiklio signalą;
    • integruoti ventiliatorių į BMS per Modbus RTU;
    • matyti variklio perkaitimą BMS sistemoje.
    Patikrinkite prieš naudojimą:
    • variklio vardinę srovę ir ar jis reguliuojamas įtampa;
    • valdymo signalo tipą (įtampa ar srovė) ir kryptį;
    • ar skyde yra vietos ir ar nebus viršyta +40 °C temperatūra.
    Svarbus priminimas: MVSS1100CDM nepakeičia dažnio keitiklio trifaziams varikliams ir nevaldo EC ventiliatorių.

    DUK

    Ar galima valdyti rankiniu būdu?
    Taip, prijungus išorinį 10 kΩ potenciometrą prie +V, Ai ir GND gnybtų.
    Ar tinka EC ventiliatoriams?
    Ne, MVSS1100CDM skirtas tik vienfaziams įtampa valdomiems AC varikliams.
    Ar galima prijungti kelis ventiliatorius?
    Taip, jei jų bendra srovė neviršija 10 A.
    Kuo skiriasi nuo MVS-1100CDM?
    MVS-1100CDM neturi TK gnybtų ir aliarmo relės; kitos funkcijos tos pačios.
    Kuo skiriasi nuo EVSS1100-DM?
    Funkcijos panašios, bet EVSS1100-DM montuojamas ant sienos (IP54 korpusas), o MVSS1100CDM – skyde ant DIN bėgio (IP20).
    Kaip pakeisti nustatymus per Modbus?
    Per RS485 su CNVT-USB-RS485 keitikliu ir nemokama Sentera 3SModbus programa.

    Modulinis elektroninis ventiliatoriaus greičio reguliatorius | Modbus RTU | TK | 10A | 230VAC | ant DIN | Sentera Controls | MVSS1100CDM

    Sentera MVSS1100CDM – modulinis DIN bėgio reguliatorius vienfaziams AC ventiliatoriams iki 10 A, valdomas 0-10 VDC / 0-20 mA signalu arba Modbus RTU, su TK gnybtais ir aliarmo rele, su reguliuojamomis greičio ribomis ir nereguliuojamu 230 V išėjimu – automatikos skydams ir BMS objektams.

    Iliustracinis vaizdas gali būti sukurtas naudojant DI. Prekės išvaizda gali nežymiai skirtis nuo pavaizduotos. Vadovaukitės technine specifikacija.
