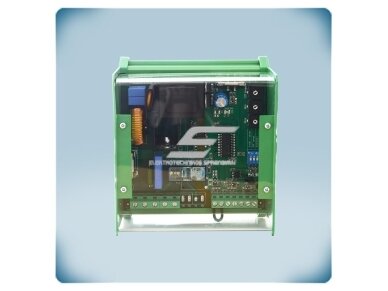

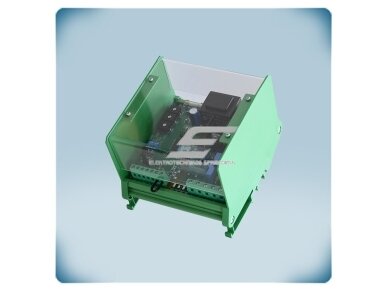

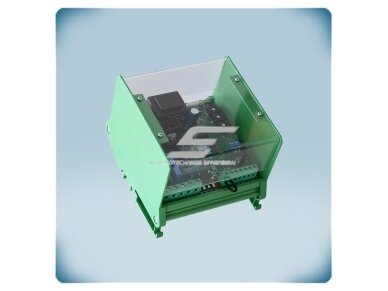

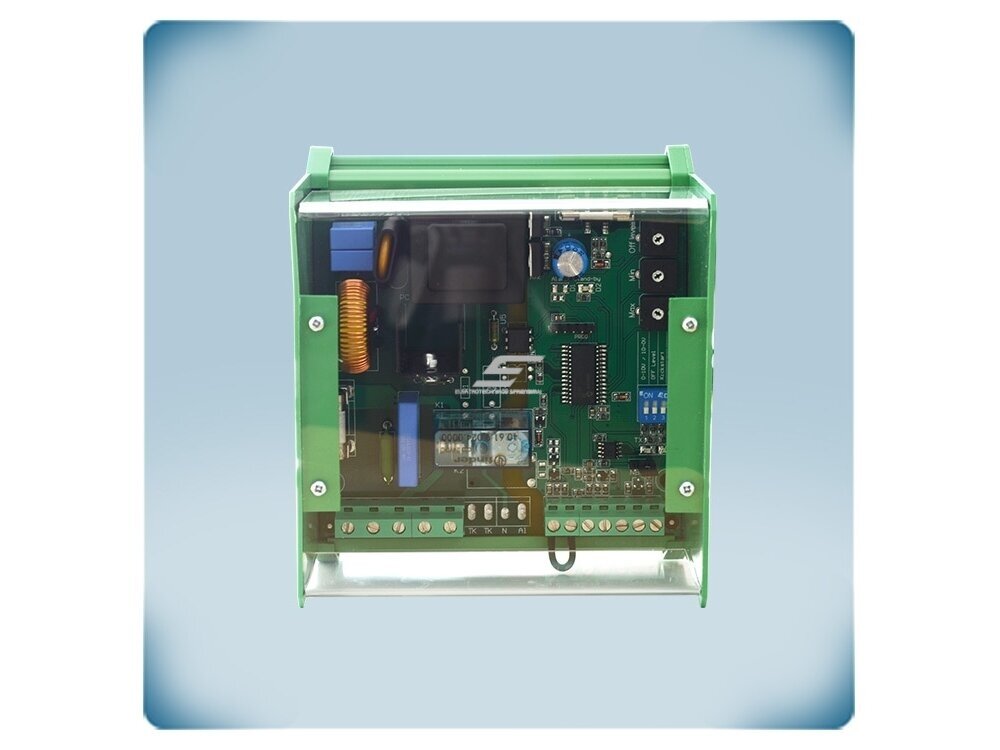

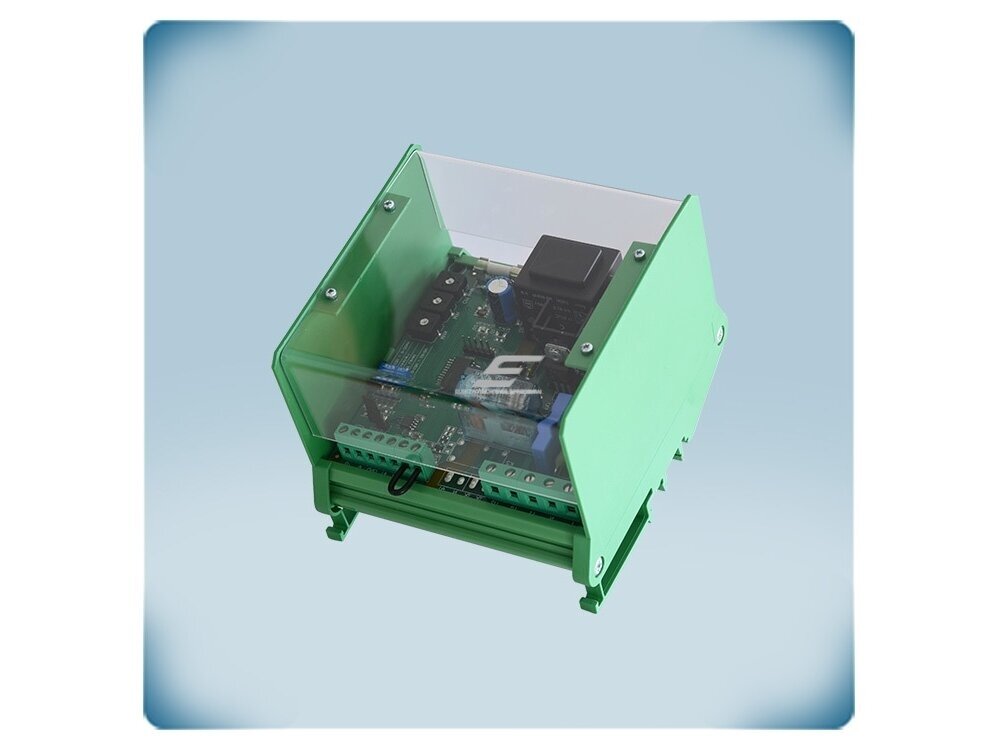

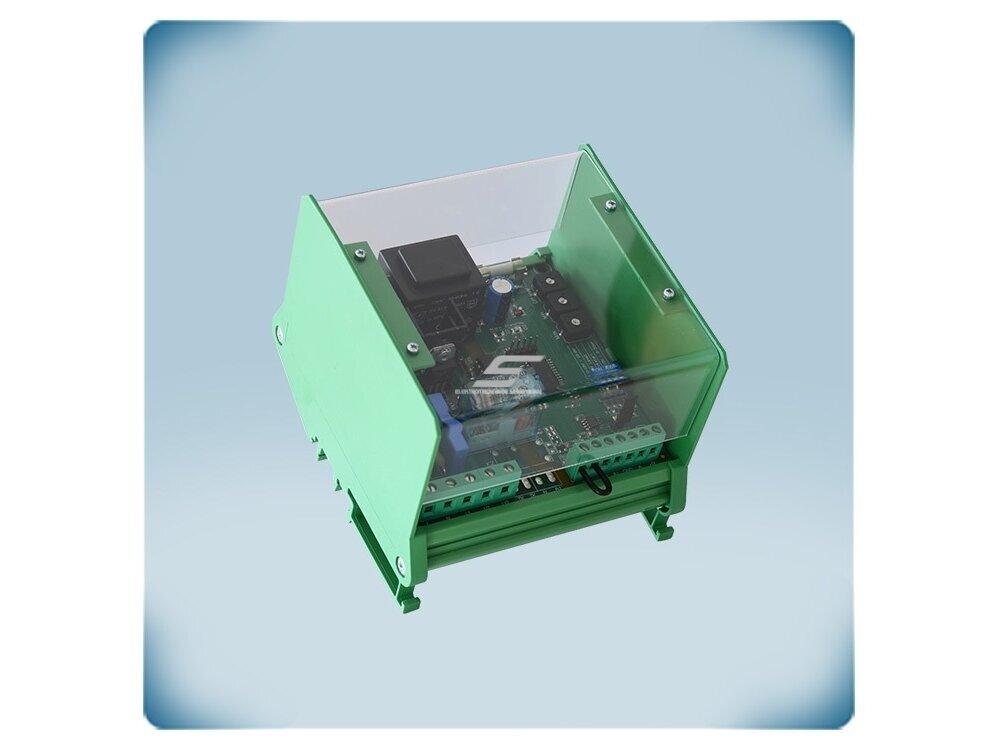

    Modulinis elektroninis ventiliatoriaus greičio reguliatorius | Modbus RTU | TK | 3A | 230VAC | ant DIN | Sentera Controls | MVSS1-30CDM

    Kodas: MVSS1-30CDM
    Pasiteirauti apie prekę
    Kaina 107.80 € su PVM
    ( 89.09 € be PVM )
    168.17 € Sutaupykite 60.37 €
    Pasiūlymas galioja iki 2026-12-31
  • Prekės aprašymas

    Modulinis elektroninis ventiliatoriaus greičio reguliatorius | Modbus RTU | TK | 3A | 230VAC | ant DIN | Sentera Controls | MVSS1-30CDM

    MVSS1-30CDM – Sentera Controls modulinis elektroninis greičio reguliatorius su variklio šiluminės apsaugos (TK) gnybtais ir aliarmo išėjimu, montuojamas ant DIN bėgio skyde. Skirtas vienfaziams įtampa valdomiems AC ventiliatorių varikliams iki 3 A: greitis keičiamas keičiant variklio maitinimo įtampą 30–100 % Us ribose, o komanda ateina analoginiu 0-10 VDC / 0-20 mA signalu arba per Modbus RTU.

    Pagrindinė mintis:
    Tai reguliatorius automatikos skydui: jis stovi šalia kitos automatikos ant DIN bėgio, o greitį jam diktuoja jutiklis, valdiklis, BMS ar išorinis potenciometras. Visi laidai ir nustatymai – vienoje vietoje, aptarnavimui nereikia lipti prie ventiliatoriaus.
    Kam skirtas MVSS1-30CDM:
    Šis modelis skirtas vidutinės galios ventiliatoriams (iki 3 A) – kanaliniams ventiliatoriams biuruose, klasėse, prekybos patalpose arba 2–3 mažesniems ventiliatoriams kartu.
    Maks. variklio srovė
    3 A
    Valdymas
    0-10 VDC / 0-20 mA / Modbus RTU
    Maitinimas
    230 VAC ±10 %, 50–60 Hz
    Montavimas
    DIN bėgis, IP20 (skyde)

    Veikimo principas

    Reguliatorius montuojamas ant standartinio DIN bėgio elektros ar automatikos skyde. Prijungiamas 230 VAC maitinimas, variklis (U1, U2), valdymo signalas į Ai įėjimą ir, jei reikia, Modbus RTU linija (A, /B), o variklio termokontaktai – į TK gnybtus.

    Reguliavimas elektroninis (puslaidininkinis): keičiama variklio maitinimo įtampos efektinė (RMS) vertė, todėl išėjimo įtampa nėra grynai sinusinė. Us – maitinimo įtampa (230 VAC).

    Gavęs 0-10 VDC arba 0-20 mA signalą (kryptis ir tipas parenkami DIP jungikliais), reguliatorius keičia išėjimo įtampą tarp minimalios (30–70 % Us, trimeris VR2) ir maksimalios (75–100 % Us, trimeris VR1) ribos. Trimeriu VR3 nustatomas išjungimo lygis – žemiau jo variklis sustoja. Visus nustatymus galima keisti ir per Modbus RTU.

    Rezultatas – ventiliatorius dirba tokiu greičiu, kokio reikia, ir sunaudoja mažiau elektros nei dirbdamas nuolat visu greičiu. Inžinieriaus pastaba: AC asinchroniniam varikliui mažinant įtampą didėja slydimas ir nuostoliai rotoriuje, todėl sutaupoma mažiau nei su EC ventiliatoriumi ar dažnio keitikliu. Kai svarbiausias energijos efektyvumas – rinkitės EC ventiliatorių; kai būtinas visiškai tylus darbas mažu greičiu – transformatorinį reguliatorių su sinusine išėjimo įtampa.

    Kuo naudingas MVSS1-30CDM?
    Vienas modulis skyde apjungia analoginį valdymą, Modbus RTU integraciją, nuotolinį paleidimą / laikmatį, nereguliuojamą 230 V išėjimą ir minkštą / greitą paleidimą, o TK gnybtai su aliarmo rele leidžia matyti variklio perkaitimą BMS sistemoje.

    Techninės specifikacijos

    Prekės tipas Modulinis elektroninis ventiliatoriaus greičio reguliatorius su TK
    Gamintojas / kodas Sentera Controls / MVSS1-30CDM
    Serija MVSS1 (1,5 / 3 / 6 / 10 A)
    Maitinimo įtampa 230 VAC ±10 %, 50–60 Hz
    Maks. variklio srovė 3 A
    Reguliuojamas išėjimas (U1, U2) 30–100 % Us (69–230 VAC), RMS
    Min. / maks. išėjimo riba 30–70 % Us / 75–100 % Us (trimeriai VR2 / VR1 arba Modbus RTU)
    Nereguliuojamas išėjimas (L1) 230 VAC, maks. 2 A
    Analoginis įėjimas (Ai) 0-10 / 10-0 VDC arba 0-20 / 20-0 mA (DIP jungikliai), įėjimo varža 94 kΩ
    Išjungimo lygis 0–4 VDC / 0–8 mA (didėjantis režimas), 10–6 VDC / 20–12 mA (mažėjantis režimas)
    Maitinimas potenciometrui (+V) +12 VDC / 1 mA (išoriniam 10 kΩ potenciometrui)
    Nuotolinis paleidimas (SW) Taip, taip pat laikmačio režimas (impulsas ≥30 ms)
    Variklio šiluminė apsauga (TK) TK gnybtai variklio termokontaktams; perkaitimas indikuojamas raudonu LED ir aliarmo išėjimu
    Aliarmo išėjimas Relė, 230 VAC, 1 A
    Ryšys Modbus RTU (RS485), konfigūravimas 3SModbus programa; NBT linijos galo rezistoriaus trumpiklis
    Paleidimo režimas Minkštas (softstart) arba greitas (kickstart)
    Apsauga Nuo perkaitimo, viršįtampio ir viršsrovio; saugiklis F 5 A H 250 VAC, 5×20 mm
    Indikacija Darbo LED (žalias), Modbus LED, perkaitimo LED (raudonas)
    Korpusas PA, degumo klasė UL94 V0, RAL 6017
    Apsaugos klasė IP20 (EN 60529) – tik montavimui skyde, patalpose
    Darbo aplinka -20…+40 °C, 0–80 % rH be kondensacijos
    Kabeliai Iki 2,5 mm²
    Svoris 0,36 kg (neto)
    Atitiktis LVD 2014/35/ES, EMC 2014/30/ES, RoHS (ES) 2015/863

    Gamintojo dokumentacija

    ✔ Rekomenduoja Elektrotechnikos sprendimai

    Originali gamintojo dokumentacija – techniniai duomenys, prijungimo schemos ir montavimo nurodymai.

    Pagrindinės funkcijos

    • Montavimas ant DIN bėgio – reguliatorius stovi skyde kartu su automatais, relėmis ir valdikliu.
    • Analoginis valdymas 0-10 VDC / 0-20 mA – tiesiogiai jungiamas prie CO₂, temperatūros, slėgio jutiklių ar valdiklio.
    • Modbus RTU – greitis, ribos ir būsena valdomi bei stebimi iš BMS ar SCADA.
    • TK gnybtai ir aliarmo relė – variklio perkaitimas matomas iš karto: raudonas LED skyde ir 230 V / 1 A signalas į BMS, sireną ar lemputę.
    • Reguliuojamos min. / maks. ribos – minimali riba užtikrina, kad variklis visada įsisuktų ir nestovėtų įjungtas perkaisdamas per maža įtampa; maksimali riba apriboja greitį ir triukšmą.
    • Išjungimo lygis – esant mažam signalui variklis išsijungia, o ne „zvimbia“.
    • Nereguliuojamas 230 V išėjimas (iki 2 A) – sklendės pavarai, vožtuvui ar indikacinei lemputei be papildomos relės.
    • Softstart / kickstart – sklandus paleidimas arba užtikrintas užsisukimas pilnu greičiu.
    • Laikmačio režimas – ventiliatorius dirba nustatytą laiką po impulso iš mygtuko ar signalo.
    • SenteraWeb – per Sentera interneto modulį reguliatorių galima prijungti prie SenteraWeb debesies – nuotolinis valdymas, stebėjimas ir įspėjimai per internetą.

    Kur naudojamas?

    • Vėdinimo ir automatikos skydai su AC ventiliatoriais iki 3 A
    • Biurų, mokyklų, salių vėdinimas pagal CO₂ lygį
    • Sandėlių, dirbtuvių, garažų ištraukimas pagal temperatūrą ar drėgmę
    • Kanaliniai ventiliatoriai su slėgio palaikymu
    • Objektai su BMS / SCADA, kur reikia Modbus RTU
    • Skydų modernizacija keičiant pasenusius reguliatorius

    Naudojimas pagal poreikį

    Skydų gamintojui.
    Standartinis DIN modulis – reguliatorius montuojamas ir sujungiamas kartu su visa skydo automatika.
    Automatikos / BMS integratoriui.
    Modbus RTU leidžia nuskaityti būseną ir keisti nustatymus iš centrinės sistemos be papildomų keitiklių.
    Pastato administratoriui.
    Ventiliacija dirba pagal poreikį, o visi reguliatoriai – vienoje vietoje, skyde.

    Pritaikymo gidas: kaip naudojamas praktikoje

    Tas pats MVSS1-30CDM pritaikomas skirtingiems objektams – keičiasi tik tai, kas prijungiama prie jo įėjimų ir išėjimų:

    Objektas Kas prijungiama Rezultatas Montuotojo pastaba
    Posėdžių salė, klasė, biuras CO₂ jutiklis su 0-10 VDC išėjimu → Ai Tuščioje patalpoje ventiliatorius dirba min. greičiu, prisirinkus žmonių – greitėja automatiškai Min. ribą nustatykite tokią, kad variklis užtikrintai suktųsi (dažniausiai 40–50 % Us)
    Sandėlis, dirbtuvės, garažas Temperatūros jutiklis su 0-10 VDC → Ai Karštą dieną ištraukimas stiprėja, vėsią – sumažėja iki minimumo Prijunkite variklio TK kontaktus – perkaitimas bus signalizuojamas aliarmo rele
    Kanalinė sistema su pastoviu slėgiu Slėgio jutiklis arba PI valdiklis su 0-10 VDC / 0-20 mA → Ai Užsiterštant filtrui greitis automatiškai didėja ir slėgis išlaikomas Signalo tipą (V / mA) ir kryptį parinkite DIP jungikliais
    Objektas su BMS / SCADA Modbus RTU (RS485) linija → A, /B Greitis, ribos ir būsena valdomi centralizuotai; vienoje linijoje – keli reguliatoriai skirtingais adresais Paskutiniame linijos įrenginyje uždėkite NBT trumpiklį
    Vonios, tualetai, rūkomieji Mygtukas arba judesio kontaktas → SW (laikmačio režimas) Po impulso ventiliatorius dirba nustatytą laiką ir išsijungia pats Laikmačio trukmė nustatoma per Modbus RTU
    Ventiliatorius su oro sklende Sklendės pavara 230 VAC → L1 išėjimas Įsijungus ventiliatoriui sklendė atsidaro, išsijungus – užsidaro L1 apkrova (iki 2 A) vertinama kartu su variklio srove
    Rankinis valdymas iš patalpos Išorinis 10 kΩ potenciometras (pvz., Sentera SDP-X10K-NA) → +V, Ai, GND Greitį nustato operatorius, o reguliatorius lieka skyde Signalo kabelį tieskite atskirai nuo galios kabelių

    Kaip parinkti reguliatoriaus srovę

    Variklio(-ių) vardinė srovė Rekomenduojamas modelis
    iki 1,5 A MVSS1-15CDM (1,5 A)
    1,5–3 A MVSS1-30CDM (3 A) ← šis modelis
    3–6 A MVSS1-60CDM (6 A)
    6–10 A MVSS1100CDM (10 A)
    Taisyklė: reguliatoriaus maks. srovė ≥ variklio vardinė srovė (žr. variklio lentelę). Paleidimo srovė gamintojo jau įskaičiuota, papildomos atsargos nereikia. Jungiant kelis ventiliatorius – to paties tipo variklius, jų vardines sroves sumuokite. Nereguliuojamo L1 išėjimo apkrova (iki 2 A) vertinama kartu su variklio srove.
    Kada rinktis kitą sprendimą: montavimui ant sienos šalia ventiliatoriaus – EVSS1-30-DM (IP54); EC ventiliatoriui – EC potenciometrą ar valdiklį su 0-10 VDC išėjimu; trifaziam varikliui – trifazį transformatorinį reguliatorių (pvz., STR-4 serija) arba dažnio keitiklį; varikliui be TK kontaktų – paprastesnę MVS-1 seriją.

    Pliusai

    • DIN bėgio modulis automatikos skydui
    • Analoginis ir Modbus RTU valdymas viename
    • Reguliuojamos greičio ribos ir išjungimo lygis
    • Nereguliuojamas išėjimas sklendei ar lemputei
    • Minkštas arba greitas paleidimas
    • Nedegus PA korpusas (UL94 V0)
    • TK gnybtai ir aliarmo relė

    Minusai / ribojimai

    • IP20 – montuojamas tik skyde
    • Nėra rankenėlės – rankiniam valdymui reikia išorinio potenciometro
    • Tik vienfaziams įtampa valdomiems varikliams; EC ventiliatoriams netinka
    • Brangesnis už MVS-1 – jei variklis neturi TK kontaktų, pakanka MVS-1-30CDM
    • Išėjimo įtampa nesinusinė – kai kurie varikliai mažu greičiu gali girdimai ūžti

    Saugos ir montavimo pastabos

    • Montavimą ir prijungimą atlieka kvalifikuotas elektrikas, atjungus maitinimą.
    • Patikrinkite, ar variklis tinka įtampos reguliavimui ir ar jo vardinė srovė neviršija 3 A.
    • Prie vieno reguliatoriaus galima jungti kelis ventiliatorius, jei jų bendra srovė neviršija 3 A.
    • Skyde palikite vietos šilumai išsisklaidyti – darbo temperatūra iki +40 °C.
    • Modbus tinkle, kai naudojamas AC maitinimas, GND gnybto nejunkite su kitais įrenginiais ar CNVT-USB-RS485 keitikliu – galima sugadinti ryšio elektroniką.

    Greitas pasirinkimo gidas

    3 A
    230 VAC
    0-10 VDC / 0-20 mA
    Modbus RTU
    DIN bėgis
    TK + aliarmas
    Tinka, kai reikia:
    • valdyti AC ventiliatorių iki 3 A iš automatikos skydo;
    • valdyti greitį pagal jutiklio ar valdiklio signalą;
    • integruoti ventiliatorių į BMS per Modbus RTU;
    • matyti variklio perkaitimą BMS sistemoje.
    Patikrinkite prieš naudojimą:
    • variklio vardinę srovę ir ar jis reguliuojamas įtampa;
    • valdymo signalo tipą (įtampa ar srovė) ir kryptį;
    • ar skyde yra vietos ir ar nebus viršyta +40 °C temperatūra.
    Svarbus priminimas: MVSS1-30CDM nepakeičia dažnio keitiklio trifaziams varikliams ir nevaldo EC ventiliatorių.

    DUK

    Ar galima valdyti rankiniu būdu?
    Taip, prijungus išorinį 10 kΩ potenciometrą prie +V, Ai ir GND gnybtų.
    Ar tinka EC ventiliatoriams?
    Ne, MVSS1-30CDM skirtas tik vienfaziams įtampa valdomiems AC varikliams.
    Ar galima prijungti kelis ventiliatorius?
    Taip, jei jų bendra srovė neviršija 3 A.
    Kuo skiriasi nuo MVS-1-30CDM?
    MVS-1-30CDM neturi TK gnybtų ir aliarmo relės; kitos funkcijos tos pačios.
    Kuo skiriasi nuo EVSS1-30-DM?
    Funkcijos panašios, bet EVSS1-30-DM montuojamas ant sienos (IP54 korpusas), o MVSS1-30CDM – skyde ant DIN bėgio (IP20).
    Kaip pakeisti nustatymus per Modbus?
    Per RS485 su CNVT-USB-RS485 keitikliu ir nemokama Sentera 3SModbus programa.

    Modulinis elektroninis ventiliatoriaus greičio reguliatorius | Modbus RTU | TK | 3A | 230VAC | ant DIN | Sentera Controls | MVSS1-30CDM

    Sentera MVSS1-30CDM – modulinis DIN bėgio reguliatorius vienfaziams AC ventiliatoriams iki 3 A, valdomas 0-10 VDC / 0-20 mA signalu arba Modbus RTU, su TK gnybtais ir aliarmo rele, su reguliuojamomis greičio ribomis ir nereguliuojamu 230 V išėjimu – automatikos skydams ir BMS objektams.
