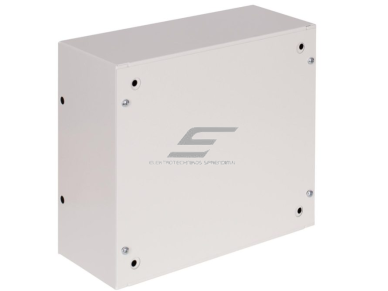

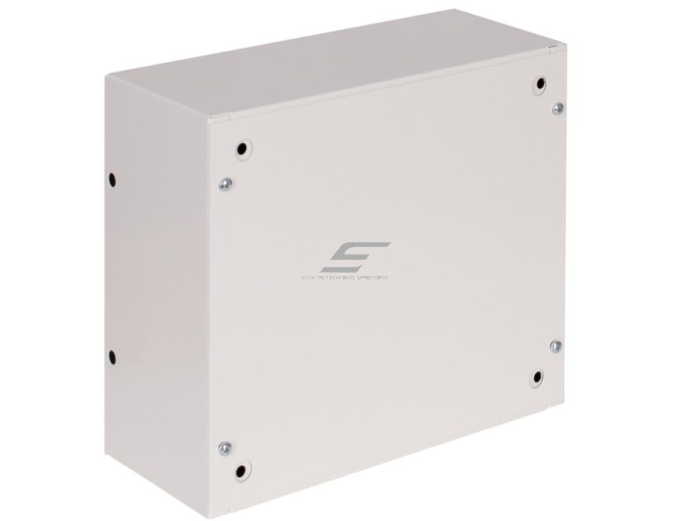

Modulinis elektros paskirstymo skydelis | dėžė | skydas | su spyna ir stiklu | 12 modulių | 310x265x130mm | virštinkinis | plieninis | IP31

Modulinis elektros paskirstymo skydelis | 12 modulių | su spyna ir įstiklintomis durelėmis | 310 × 265 × 130 mm | plieninis | virštinkinis | IP31 | RAL 9003

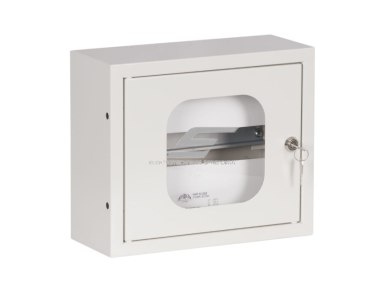

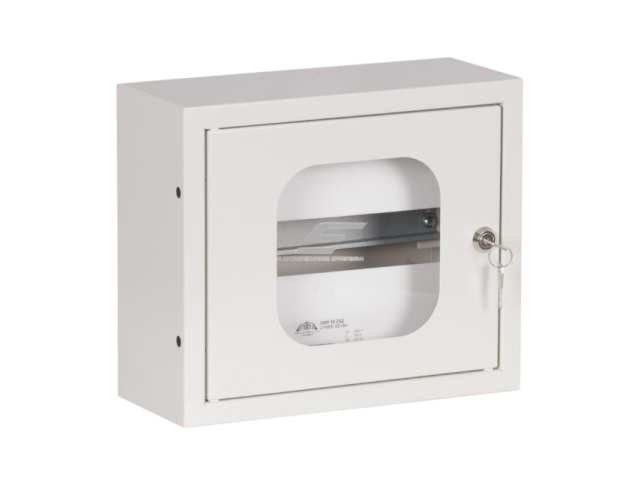

Virštinkinis modulinis elektros paskirstymo skydelis su užrakinamomis įstiklintomis durelėmis – kompaktiškas ir tvirtas sprendimas elektros apsaugos bei valdymo aparatams montuoti gyvenamuosiuose, administraciniuose, komerciniuose ir pagalbiniuose objektuose. 12 standartinių DIN modulių talpa leidžia vienoje vietoje išdėstyti automatinius jungiklius, srovės nuotėkio įtaisus ir kitus modulinius elektros komponentus. Korpusas pagamintas iš 0,8 mm storio plieno lakšto, padengto elektrostatiniu būdu užtepta balta RAL 9003 apsaugine danga. Užrakinamos durelės riboja atsitiktinę prieigą prie vidinės įrangos, o stiklinė durelių dalis leidžia vizualiai stebėti sumontuotų aparatų būseną neatidarant skydelio. 310 × 265 × 130 mm matmenys ir IP31 apsaugos laipsnis pritaikyti vidaus elektros instaliacijoms.

Pagrindinė mintis:
Elektros paskirstymo skydas turi ne tik sutalpinti automatinius jungiklius, bet ir apsaugoti viduje esančią įrangą, užtikrinti tvarkingą instaliaciją bei patogią priežiūrą. Kai skydelis montuojamas matomoje vietoje, svarbi ir jo išvaizda. Šis 12 modulių plieninis skydelis sujungia tris savybes: tvirtą metalinį korpusą, užrakinamas įstiklintas dureles ir kompaktišką virštinkinę konstrukciją. Jis leidžia suformuoti aiškų elektros paskirstymo mazgą be sienos nišos įrengimo.

⚡ Kibirkštis: Faze, kam elektros skydeliui reikalingos stiklinės durelės ir spyna? Juk galima įrangą sudėti į paprastą plastikinę dėžę.

⚙ Fazė: Plastikinis skydelis irgi gali būti tinkamas, bet metalinis korpusas suteikia didesnį konstrukcinį tvirtumą. Įstiklinta durelių dalis leidžia pasižiūrėti į automatinių jungiklių rankenėlių ar indikatorių būseną neatidarant skydo. O spyna padeda apriboti nepageidaujamą prieigą. Be to, tai virštinkinis modelis – jį galima pritvirtinti ant sienos, neįrengiant specialios nišos.

Kuo naudingas šis elektros paskirstymo skydelis?
Jis leidžia vienoje vietoje tvarkingai sumontuoti iki 12 DIN modulių elektros apsaugos ir valdymo įrangos. Plieninis korpusas suteikia mechaninį tvirtumą, įstiklintos durelės palengvina vizualinę aparatų būsenos kontrolę, o spyna padeda apriboti prieigą. Virštinkinis montavimas tinka objektams, kuriuose reikalingas kompaktiškas paskirstymo mazgas be sienos nišos įrengimo.

• 12 DIN modulių talpa – vieta moduliniams automatiniams jungikliams, diferencialiniams jungikliams ir kitiems elektros aparatams.
• 0,8 mm plieninis korpusas – tvirta konstrukcija, padedanti apsaugoti viduje esančius komponentus nuo kasdienio mechaninio poveikio.
• Elektrostatinė apsauginė danga – dengia plieno paviršių ir suteikia korpusui estetišką išvaizdą.
• RAL 9003 balta spalva – neutralus dizainas, derantis prie įvairių gyvenamųjų ir komercinių interjerų.

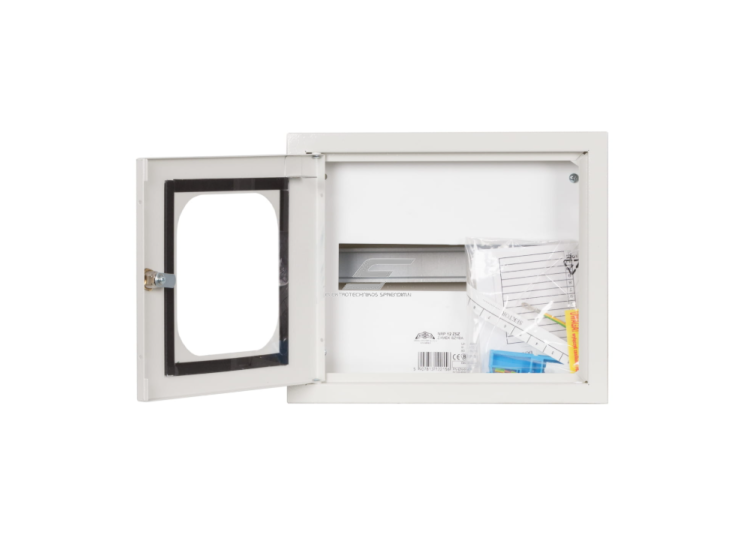

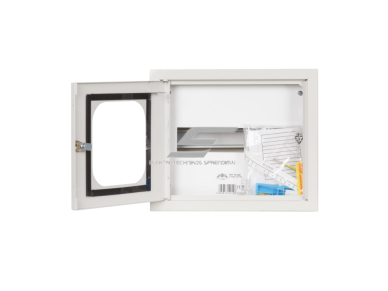

• Įstiklintos durelės – leidžia vizualiai stebėti modulinių aparatų būseną neatidarant skydelio.
• Užrakinama konstrukcija – padeda riboti atsitiktinę arba nepageidaujamą prieigą prie elektros įrangos.
• IP31 apsaugos laipsnis – apsauga nuo didesnių kaip 2,5 mm kietųjų objektų patekimo ir vertikaliai krentančių vandens lašų.
• I apsaugos klasė – numato metalinių prieinamų laidžiųjų dalių apsauginį įžeminimą.
• Virštinkinis montavimas – skydelis tvirtinamas ant sienos, be įleidžiamos nišos.
• 130 mm korpuso gylis – suteikia erdvės modulinei įrangai ir kabelių prijungimui, laikantis vidaus išdėstymo reikalavimų.
• Kompaktiški matmenys – tinka mažesniems elektros paskirstymo mazgams.

• Individualių gyvenamųjų namų elektros paskirstymo grandinėse.
• Butų ir nedidelių gyvenamųjų patalpų elektros instaliacijose.
• Garažų ir dirbtuvių elektros paskirstymo mazguose.
• Sandėliukų ir kitų sausų pagalbinių patalpų elektros skyduose.
• Administracinių ir biuro patalpų elektros instaliacijose.
• Parduotuvių, paslaugų bei kitų komercinių patalpų nedideliuose paskirstymo mazguose.
• Pramoninių objektų vidaus pagalbinėse elektros sistemose.
• Techninėse patalpose, kuriose reikalinga užrakinama elektros įrangos spinta.
• Pastatų renovacijos projektuose, kuriuose pasirenkamas paviršinis skydelio montavimas.
• Apšvietimo, kištukinių lizdų ir kitų nedidelės apimties elektros grandinių paskirstymo sistemose.

Pavyzdžiui, garažo ar dirbtuvių patalpoje reikia įrengti atskirą elektros paskirstymo mazgą apšvietimui, kištukiniams lizdams ir pagalbinei įrangai. Kadangi sienoje nėra paruoštos nišos, pasirenkamas virštinkinis plieninis skydelis. Jo viduje suprojektuojamas reikalingų modulinių automatinių jungiklių ir diferencialinės apsaugos įtaisų išdėstymas, neviršijant 12 DIN modulių talpos. Skydelis tvirtinamas prie sienos, įvedami ir prijungiami kabeliai, o metalinis korpusas sujungiamas su apsauginiu įžeminimu. Po montavimo durelės užrakinamos. Naudotojas gali vizualiai stebėti jungiklių padėtį pro įstiklintą durelių dalį, o priežiūros specialistas turi organizuotą prieigą prie skydo įrangos.

• Montavimo darbus turi atlikti kvalifikuotas elektros specialistas. Prieš atliekant elektros prijungimo darbus būtina saugiai atjungti maitinimą ir patikrinti įtampos nebuvimą.
• Virštinkinis tvirtinimas. Skydelis montuojamas ant tinkamo, apkrovą atlaikančio sienos ar kito konstrukcinio pagrindo.
• Įvertinkite korpuso svorį. Tuščio skydelio svoris – 3,071 kg. Tvirtinimas turi būti parinktas įvertinant papildomos elektros aparatūros ir kabelių apkrovą.
• Skydelio matmenys. Numatyta 310 × 265 × 130 mm montavimo vieta, papildomai paliekant pakankamai erdvės durelėms atidaryti ir saugiam aptarnavimui.
• Modulių talpa. Prieš montuojant aparatus būtina sudaryti jų išdėstymo schemą ir įvertinti bendrą užimamų DIN modulių skaičių.
• Metalinis korpusas. I apsaugos klasės skydelio prieinamos laidžiosios dalys turi būti tinkamai sujungtos su apsauginiu PE laidininku.
• Durelių įžeminimas. Jeigu metalinės durelės ar kitos laidžiosios dalys pagal konstrukciją turi būti įtrauktos į apsauginio įžeminimo grandinę, turi būti užtikrintas patikimas elektrinis tęstinumas.
• Kabelių įvedimas. Kabelių įvadai turi būti įrengti taip, kad nepažeistų laidininkų izoliacijos, būtų užtikrintas mechaninis kabelių tvirtinimas ir išlaikytas reikalingas korpuso apsaugos laipsnis.
• Metalo briaunų apsauga. Apdirbant kabelių įvedimo angas būtina pašalinti aštrias briaunas ir naudoti tinkamus kabelių įvadus arba apsaugines įvores.
• IP31 apsaugos laipsnis. Skydelis skirtas vidaus aplinkai, kurioje nėra tiesioginio vandens purslų, lietaus ar intensyvaus dulkių poveikio.
• Ventiliacija ir šilumos išsiskyrimas. Modulinių aparatų išdėstymas turi užtikrinti tinkamas jų eksploatavimo bei šilumos išsiskyrimo sąlygas.
• Prieiga prie elektros aparatų. Spyna padeda riboti nepageidaujamą prieigą, tačiau įtampos turinčios dalys turi būti apsaugotos nepriklausomai nuo durelių užrakinimo.
• Elektros grandinių identifikavimas. Moduliniai aparatai, laidininkai ir jų paskirtis turi būti aiškiai pažymėti pagal skydelio elektros schemą.
• Apsauginiai įtaisai. Skydelio korpusas pats nesuteikia apsaugos nuo perkrovų, trumpųjų jungimų ar srovės nuotėkio. Šias funkcijas atlieka viduje sumontuoti tinkamai parinkti elektros apsaugos aparatai.
• Montavimo patikra. Užbaigus darbus patikrinamas korpuso pritvirtinimas, apsauginio įžeminimo tęstinumas, elektros jungtys, aparatų ženklinimas ir durelių uždarymas.

⚡ Fazės patarimas:
Renkantis 12 modulių skydelį, skaičiuokite ne automatinių jungiklių vienetus, o jų užimamą modulių plotį. Pavyzdžiui, jei planuojate keturių polių diferencialinį jungiklį, jis gali užimti kelis DIN modulius, todėl likusi vieta kitiems aparatams sumažėja. Taip pat įvertinkite būsimą elektros sistemos plėtrą: jei visos 12 vietų bus užimtos iš karto, papildomam aparatui vėliau vietos neliks. Metalinio skydelio atveju ypatingą dėmesį skirkite apsauginiam įžeminimui ir tvarkingam kabelių įvedimui.

Greitas pasirinkimo gidas

⚡ Kibirkštis: Ką reiškia 12 modulių? Ar galiu sumontuoti 12 automatinių jungiklių?
⚙ Fazė: 12 modulių reiškia bendrą standartinių DIN modulių talpą. Jei naudojami vieno modulio pločio aparatai, teoriškai telpa 12 tokių modulių. Tačiau dviejų, trijų ar keturių polių įrenginiai gali užimti daugiau vietos, todėl tikrasis aparatų skaičius priklauso nuo jų pločio.

⚡ Kibirkštis: Kuo plieninis elektros skydelis skiriasi nuo plastikinio?
⚙ Fazė: Plieninis korpusas yra standus ir atsparus kasdieniam mechaniniam poveikiui. Plastikiniai skydeliai paprastai lengvesni ir gali turėti kitokių izoliacinių savybių. Metaliniam I klasės skydeliui būtina užtikrinti apsauginį įžeminimą.

⚡ Kibirkštis: Ar galima šį skydelį montuoti lauke?
⚙ Fazė: Ne, IP31 apsaugos laipsnis skirtas vidaus aplinkai. Skydelis nėra skirtas tiesioginiam lietaus, vandens purslų ar kitam intensyviam atmosferos poveikiui. Lauko instaliacijoms naudojami atitinkamo apsaugos laipsnio korpusai.

⚡ Kibirkštis: Ką tiksliai reiškia IP31?
⚙ Fazė: Skaičius 3 reiškia apsaugą nuo didesnių kaip 2,5 mm kietųjų objektų patekimo, o skaičius 1 – apsaugą nuo vertikaliai krentančių vandens lašų. Tai nėra sandarus ar atsparus vandens purslams skydelis.

⚡ Kibirkštis: Kam reikalinga spyna, jei skydelyje sumontuoti tik automatiniai jungikliai?
⚙ Fazė: Spyna padeda kontroliuoti prieigą prie skydo vidaus. Tai naudinga bendro naudojimo, komercinėse ir techninėse patalpose, kur reikia sumažinti nepageidaujamo aparatų perjungimo ar durelių atidarymo tikimybę.

⚡ Kibirkštis: Ar stiklinės durelės leidžia matyti, kuris automatas išjungtas?
⚙ Fazė: Taip, kai aparatų padėtis ir durelių konstrukcija leidžia juos aiškiai matyti. Įstiklinta dalis suteikia galimybę vizualiai apžiūrėti jungiklių rankenėlių ar indikatorių būseną neatidarant skydelio.

⚡ Kibirkštis: Ar metalinį skydelį būtina įžeminti?
⚙ Fazė: Taip. Tai I apsaugos klasės skydelis, todėl jo prieinamos metalinės laidžiosios dalys turi būti tinkamai sujungtos su apsaugine įžeminimo grandine pagal elektros instaliacijos reikalavimus.

⚡ Kibirkštis: Ar į skydelį galima montuoti srovės nuotėkio relę?
⚙ Fazė: Taip. Skydelis skirtas standartiniams DIN moduliniams elektros aparatams, įskaitant srovės nuotėkio jungiklius. Svarbiausia, kad bendras visų aparatų užimamas plotis neviršytų 12 modulių talpos ir būtų užtikrintas tinkamas jų prijungimas.

⚡ Kibirkštis: Ar šį skydelį reikia įleisti į sieną?
⚙ Fazė: Ne. Tai virštinkinis skydelis, todėl jo korpusas montuojamas ant sienos paviršiaus. Toks sprendimas patogus, kai nenorima arba negalima įrengti specialios sienos nišos.

⚡ Kibirkštis: Ar 12 modulių pakaks viso namo elektros paskirstymui?
⚙ Fazė: Tai priklauso nuo elektros grandinių skaičiaus, naudojamų apsaugos aparatų ir planuojamo sistemos išplėtimo. Nedideliam paskirstymo mazgui 12 modulių gali pakakti, tačiau didesniam gyvenamajam namui dažnai prireikia talpesnio skydo.

Plieninis 12 modulių elektros paskirstymo skydelis su spyna ir stiklu – IP31, RAL 9003

Virštinkinis modulinis elektros paskirstymo skydelis, skirtas 12 standartinių DIN modulių elektros apsaugos ir valdymo aparatams. Tvirtas 0,8 mm storio plieno korpusas, balta RAL 9003 elektrostatinė danga, užrakinamos durelės su stikline stebėjimo dalimi ir kompaktiški 310 × 265 × 130 mm matmenys leidžia sukurti tvarkingą elektros paskirstymo mazgą gyvenamosiose, administracinėse, komercinėse ir pagalbinėse patalpose. IP31 apsaugos laipsnis, I elektrinės apsaugos klasė, 3,071 kg svoris ir paviršinis montavimas – praktiškas sprendimas mažoms ir vidutinėms vidaus elektros instaliacijoms, kuriose svarbus korpuso tvirtumas, patogus aptarnavimas ir kontroliuojama prieiga prie įrangos.
