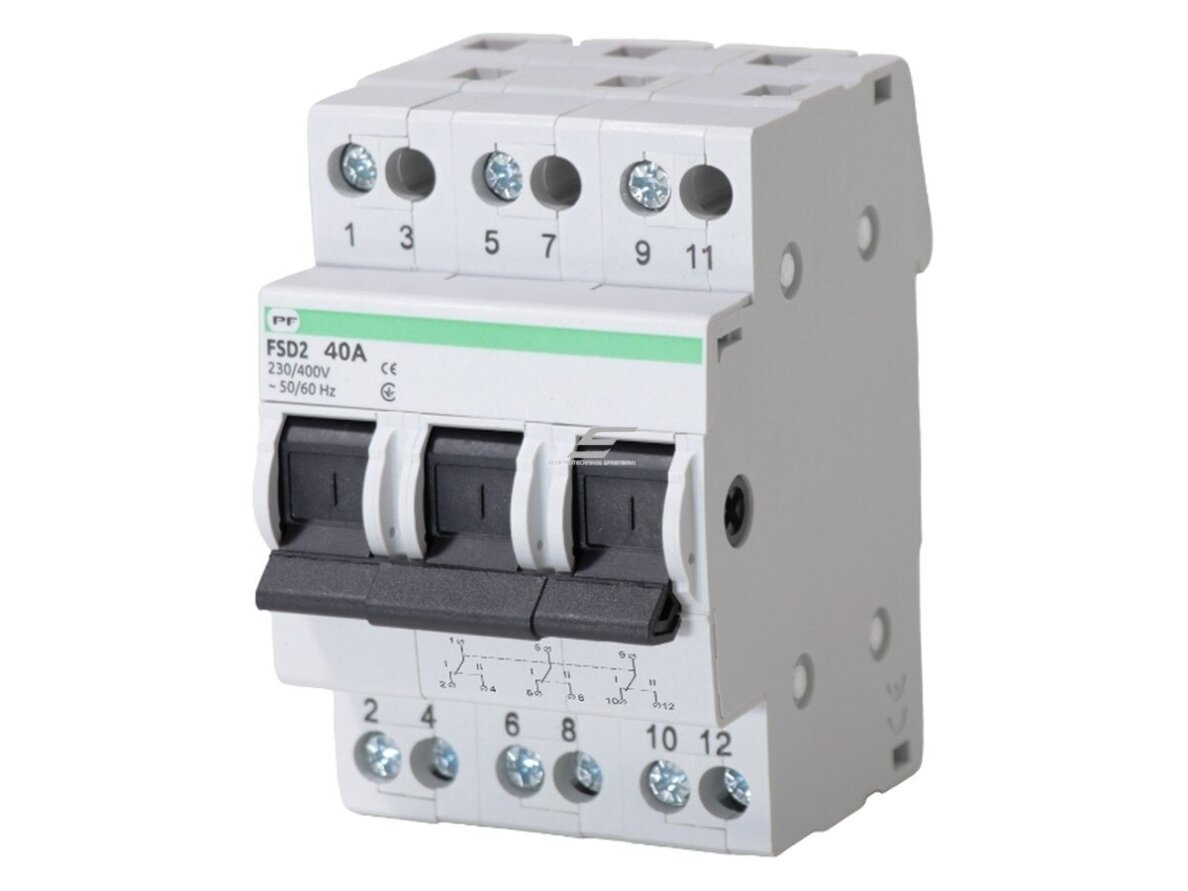

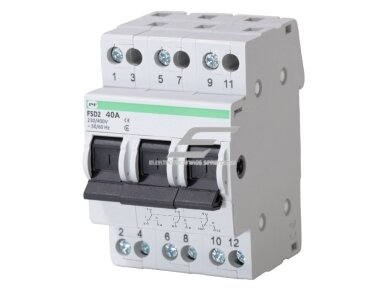

    Modulinis perjungiklis 1-0-2 generatoriui | 3P | 40A | 230/400V AC | AC-22 | IEC 60947-3 | DIN | IP20 | Promfactor Baltic | FSD23040

    Kodas: FSD23040
    Pasiteirauti apie prekę
    Kaina 11.45 € su PVM
    ( 9.46 € be PVM )

    Promfactor Baltic FSD23040 – modulinis 3P 40 A perjungiklis 1-0-2, 230/400 V AC, AC-22, IEC 60947-3; trifazės apkrovos perjungimui tarp dviejų įvadų.

  • Prekės aprašymas

    Modulinis kirtiklis generatoriams (perjungiklis 1-0-2) | 3P | 40A | 230/400V AC | AC-22 | IEC 60947-3 | DIN | IP20 | Promfactor Baltic | FSD23040

    FSD23040 – Promfactor Baltic FSD2 serijos tripolis modulinis apkrovos perjungiklis su padėtimis 1-0-2, vardinė srovė 40 A, įtampa 230/400 V AC, 50/60 Hz, naudojimo kategorija AC-22. Perjungia tris fazes (L1, L2, L3) – skirtas trifazei apkrovai be neutralės perjungti tarp dviejų įvadų ar tarp tinklo ir rezervinio šaltinio; atitinka IEC 60947-3, montuojamas ant 35 mm DIN bėgelio, IP20.

    Pagrindinė mintis:
    Rankinis perjungiklis su vidurine padėtimi 0 užtikrina, kad apkrova niekada nebus vienu metu prijungta prie abiejų šaltinių: iš padėties 1 į 2 pereinama tik per 0, kai atjungti visi 3 poliai (L1–L3). Taip rezervinis šaltinis neįtampina tinklo, o tinklo įtampa nepasiekia rezervinio šaltinio.
    Vardinė srovė
    40 A
    Poliai / padėtys
    3P, 1-0-2
    Įtampa / kategorija
    230/400 V AC, AC-22
    Standartas
    IEC 60947-3, DIN, IP20

    Veikimo principas

    Perjungiklis montuojamas ant 35 × 7,5 mm DIN bėgelio skyde: į vienus gnybtus jungiama 1-oji linija ar šaltinis, į kitus – 2-oji, o bendri gnybtai maitina apkrovą. Kabeliai – iki 16 mm², varžtų užveržimo momentas 1,7 Nm, darbinė padėtis – bet kokia.

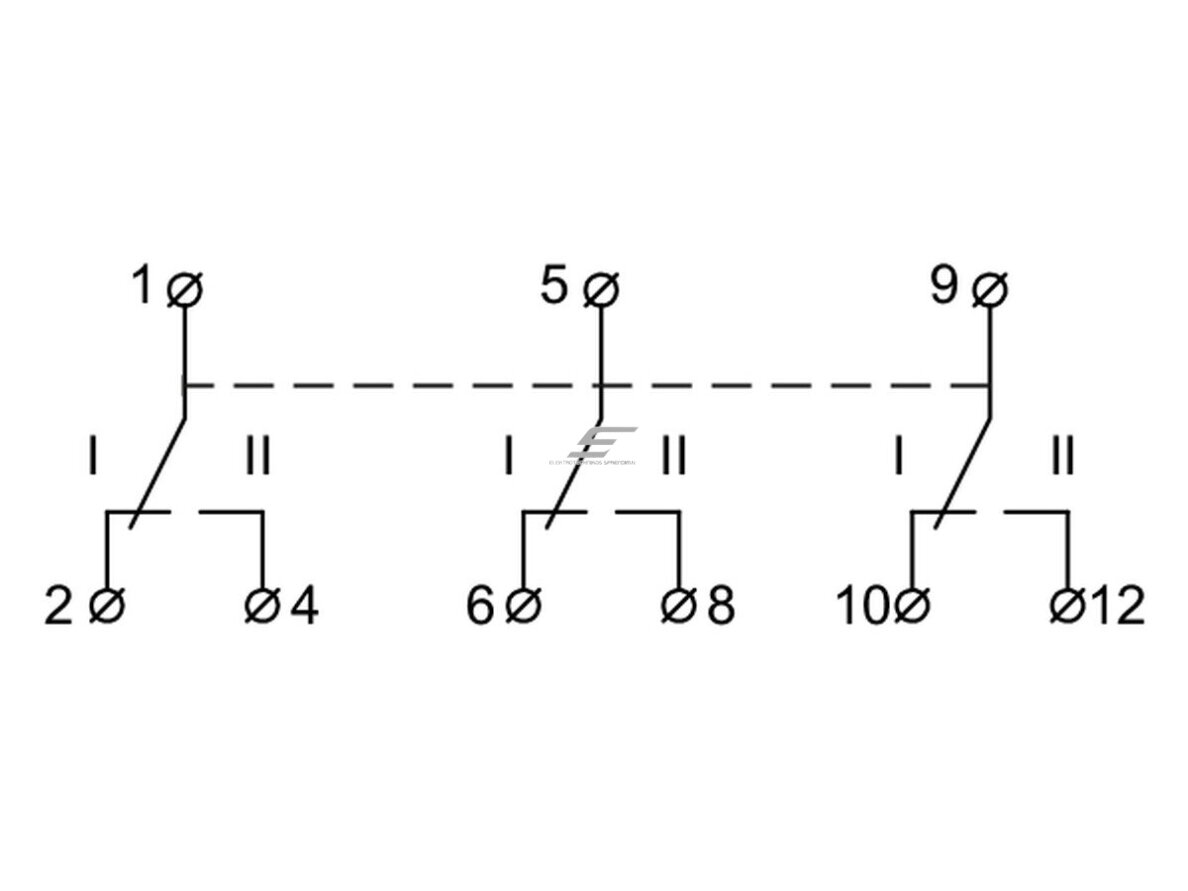

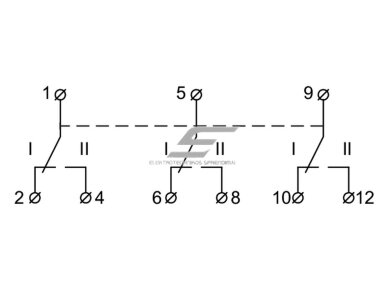

    Rankenėle pasirenkama padėtis: 1 – apkrova maitinama iš pirmojo šaltinio, 0 – tris fazes (L1, L2, L3) atjungta, 2 – apkrova maitinama iš antrojo šaltinio. AC-22 kategorija leidžia perjungti mišrias aktyvias ir mažai indukcines apkrovas iki 40 A.

    Rezultatas – aiškus ir saugus rankinis perjungimas trifaziam tinklui be N: operatorius vienu judesiu pakeičia maitinimo šaltinį ar grandinę, o padėtis 0 leidžia apkrovą atjungti aptarnavimui.

    Kuo naudingas FSD23040?
    Kompaktiškas DIN modulinis 3P 40 A perjungiklis su privaloma 0 padėtimi – paprastas sprendimas trifaziam tinklui be N, kai reikia rankiniu būdu rinktis tarp dviejų šaltinių ar grandinių be dviejų kirtiklių su blokuote.

    Techninės specifikacijos

    Prekės tipas Modulinis apkrovos perjungiklis (kirtiklis) 1-0-2
    Gamintojas / kodas Promfactor Baltic / FSD23040
    Serija FSD2 (1P, 2P, 3P, 4P; 16–63 A; 1-0-2)
    Polių skaičius 3
    Padėtys 1-0-2
    Vardinė srovė (In) 40 A
    Vardinė įtampa (Un) 230/400 V AC
    Dažnis 50/60 Hz
    Naudojimo kategorija AC-22
    Izoliacijos įtampa (Ui) 500 V
    Impulsinė įtampa (Uimp) 6000 V
    Gnybtai kabeliui iki 16 mm²; užveržimo momentas 1,7 Nm
    Atsparumas elektrinis / mechaninis 4000 / 20 000 ciklų
    Papildomos įrangos prijungimas ne
    Darbinė padėtis bet kokia

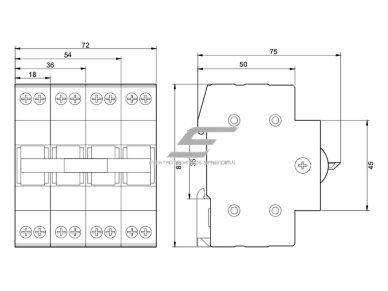

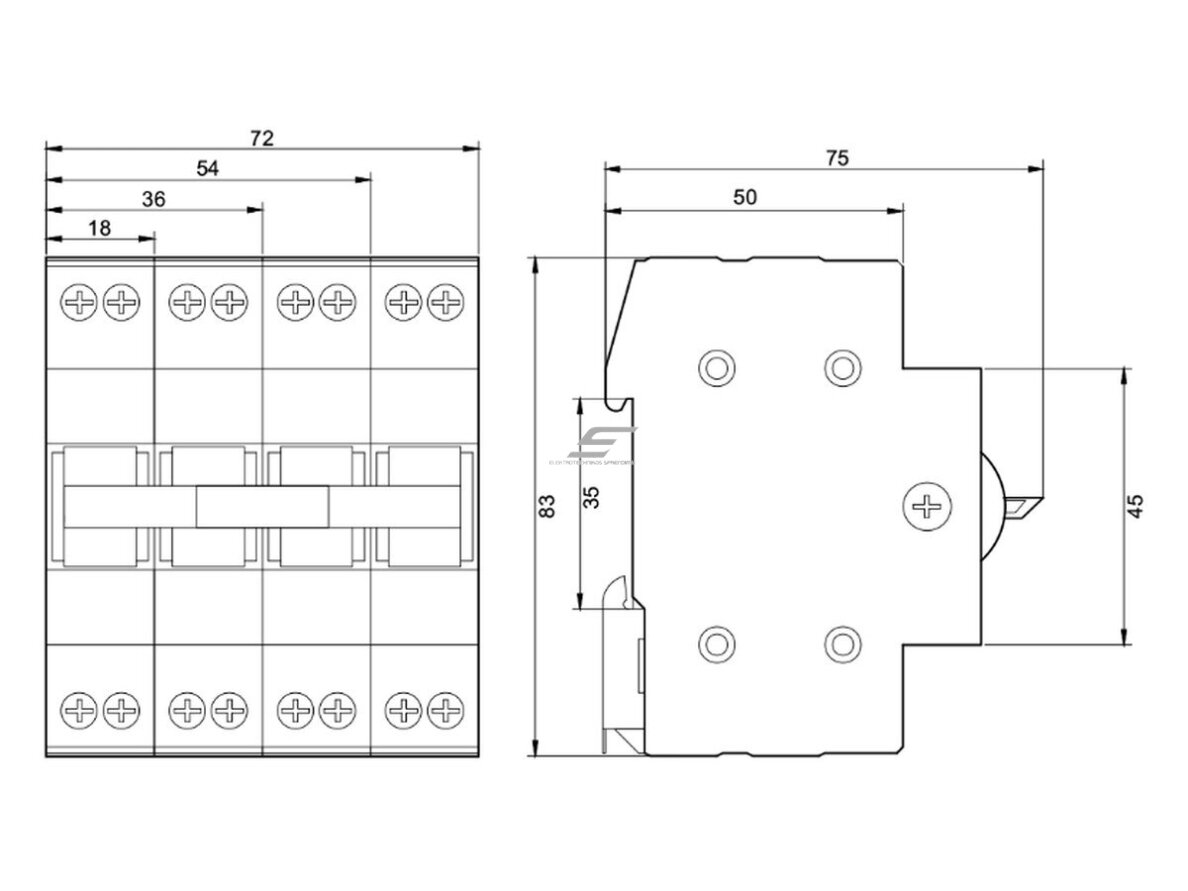

    Montavimas 35 × 7,5 mm DIN bėgelis
    Apsaugos laipsnis IP20
    Aukštis virš jūros lygio iki 2000 m
    Darbo temperatūra -22…+55 °C
    Laikymo temperatūra -25…+70 °C
    Standartas IEC 60947-3

    Pagrindinės funkcijos

    • Perjungimas 1-0-2 – apkrova maitinama iš 1-ojo arba 2-ojo šaltinio (grandinės) vienu rankenėlės judesiu.
    • Vidurinė padėtis 0 – abi grandinės niekada nesujungiamos per perjungiklį, apkrova gali būti visiškai atjungta.
    • 3 pol. – perjungiama tris fazes (L1, L2, L3).
    • 40 A, AC-22 – tinka mišrioms aktyvioms ir mažai indukcinėms apkrovoms iki 40 A.
    • Atjungimas aptarnavimui – padėtyje 0 apkrova atjungta nuo abiejų šaltinių.
    • DIN montavimas – dedamas į standartinį modulinį skydą šalia automatinių jungiklių.
    • Bet kokia darbinė padėtis – galima montuoti vertikaliame, horizontaliame ar kitaip orientuotame bėgelyje.

    Kur naudojamas?

    • Siurblinės su dviem trifaziais įvadais
    • Vėdinimo ir oro ruošimo įrenginių skydai
    • Trifazių šildytuvų ir elektrinių katilų grandinės
    • Ūkių trifazė įranga be neutralės
    • Dirbtuvių ir cechų skirstomieji skydai
    • Dviejų linijų skydai IT ar TN-C tinkluose
    • Statybviečių trifaziai skydai

    Naudojimas pagal poreikį

    Siurblinių ir vėdinimo skydų montuotojui.
    3P 40 A perjungiklis perjungia trifazę apkrovą be N tarp pagrindinio ir rezervinio įvado.
    Individualių namų įvadų montuotojui.
    3P 40 A perjungiklis atitinka dažną 40 A namo įvado apsaugą, todėl galima perjungti visą skydą.
    Komercinių patalpų elektrikui.
    40 A modelis tinka nedidelės parduotuvės ar biuro skydui, maitinamam per 40 A įvadą.

    Praktinis panaudojimas

    Jeigu trifazis elektrinis katilas be N laido turi iki 40 A apsaugą ir du įvadus, tada FSD23040 perjungia L1–L3 iš pagrindinio (1) į rezervinį (2) įvadą per padėtį 0, apkrovą prieš tai sustabdžius.

    Pritaikymo gidas: kaip naudojamas praktikoje

    FSD23040 pritaikomas skirtingiems objektams – keičiasi tik tai, kas prijungiama prie padėčių 1 ir 2:

    Objektas Kas prijungiama Rezultatas Montuotojo pastaba
    Siurblinė 1 – pagrindinis įvadas, 2 – rezervinis įvadas Siurbliai perkeliami į kitą įvadą rankiniu būdu Perjunkite sustabdę siurblius – AC-22 nėra variklių komutavimo kategorija
    Trifazis šildytuvas 1 – tinklas, 2 – generatorius Šildymas veikia dingus tinklui Generatoriaus galią parinkite pagal apkrovą
    Dirbtuvės 1 – pagrindinė linija, 2 – rezervinė linija Grupės maitinimo pakeitimas be persijungimų laidais Apsauga prieš perjungiklį – ne didesnė nei 40 A
    Statybvietė 1 – laikinas tinklo įvadas, 2 – mobilus generatorius Greitas šaltinio pakeitimas N laidas nekomutuojamas – jei reikia jį atskirti, rinkitės 4P

    Kaip parinkti FSD2 perjungiklį 1-0-2

    Poliai, srovė, padėtys Rekomenduojamas modelis
    1P, 16 A, 1-0-2 FSD21016 (FSD2 1P 16A 1-0-2)
    1P, 20 A, 1-0-2 FSD21020 (FSD2 1P 20A 1-0-2)
    1P, 25 A, 1-0-2 FSD21025 (FSD2 1P 25A 1-0-2)
    1P, 40 A, 1-0-2 FSD21040 (FSD2 1P 40A 1-0-2)
    1P, 50 A, 1-0-2 FSD21050 (FSD2 1P 50A 1-0-2)
    1P, 63 A, 1-0-2 FSD21063 (FSD2 1P 63A 1-0-2)
    2P, 16 A, 1-0-2 FSD22016 (FSD2 2P 16A 1-0-2)
    2P, 20 A, 1-0-2 FSD22020 (FSD2 2P 20A 1-0-2)
    2P, 25 A, 1-0-2 FSD22025 (FSD2 2P 25A 1-0-2)
    2P, 40 A, 1-0-2 FSD22040 (FSD2 2P 40A 1-0-2)
    2P, 50 A, 1-0-2 FSD22050 (FSD2 2P 50A 1-0-2)
    2P, 63 A, 1-0-2 FSD22063 (FSD2 2P 63A 1-0-2)
    3P, 16 A, 1-0-2 FSD23016 (FSD2 3P 16A 1-0-2)
    3P, 20 A, 1-0-2 FSD23020 (FSD2 3P 20A 1-0-2)
    3P, 25 A, 1-0-2 FSD23025 (FSD2 3P 25A 1-0-2)
    3P, 40 A, 1-0-2 FSD23040 (FSD2 3P 40A 1-0-2) ← šis modelis
    3P, 50 A, 1-0-2 FSD23050 (FSD2 3P 50A 1-0-2)
    3P, 63 A, 1-0-2 FSD23063 (FSD2 3P 63A 1-0-2)
    4P, 16 A, 1-0-2 FSD24016 (FSD2 4P 16A 1-0-2)
    4P, 20 A, 1-0-2 FSD24020 (FSD2 4P 20A 1-0-2)
    4P, 25 A, 1-0-2 FSD24025 (FSD2 4P 25A 1-0-2)
    4P, 40 A, 1-0-2 FSD24040 (FSD2 4P 40A 1-0-2)
    4P, 50 A, 1-0-2 FSD24050 (FSD2 4P 50A 1-0-2)
    4P, 63 A, 1-0-2 FSD24063 (FSD2 4P 63A 1-0-2)
    Taisyklė: polių skaičių rinkitės pagal tinklą: 1P – vienos fazės perjungimui ar režimo pasirinkimui, 2P – vienfaziam tinklui su N, 3P – trifaziam be N, 4P – trifaziam su N (generatoriaus prijungimui rekomenduojama perjungti ir neutralę). Srovė turi būti ne mažesnė nei prieš perjungiklį esančios apsaugos vardinė srovė.
    Kada rinktis kitą sprendimą: tos pačios serijos kitos srovės – FSD23025 / FSD23050; kiti polių variantai su ta pačia 40 A srove – FSD21040 / FSD22040 / FSD24040; paprastam atjungimui (be 1-0-2 perjungimo) – modulinis kirtiklis FSD33040; įvado ir linijų apsaugai – automatiniai jungikliai ECO FB1-63.

    Pliusai

    • Vidurinė 0 padėtis – grandinės niekada nesujungiamos per perjungiklį
    • 3 poliai: perjungiamos visos trys fazės
    • 40 A, AC-22, 230/400 V AC
    • Atitinka IEC 60947-3
    • Mechaninis atsparumas 20 000 ciklų
    • DIN montavimas, bet kokia darbinė padėtis

    Minusai / ribojimai

    • Tik rankinis perjungimas – automatiniam rezervo įjungimui (ATS) reikia kontaktorių ar automatikos
    • Apsaugos nuo perkrovos ir trumpojo jungimo neturi – reikia automatinių jungiklių
    • Kabeliai tik iki 16 mm², papildomų kontaktų prijungti negalima
    • N laidas nekomutuojamas – generatoriaus su neutrale prijungimui rinkitės 4P
    • IP20 – tik uždaram skydui

    Saugos ir montavimo pastabos

    • Montuoja ir jungia tik kvalifikuotas elektrikas, atjungus visus maitinimo šaltinius.
    • Generatoriaus prijungimą prie pastato instaliacijos derinkite su tinklo operatoriaus reikalavimais.
    • Įsitikinkite, kad šaltiniai prijungti prie skirtingų padėčių (1 ir 2), niekada – lygiagrečiai.
    • Prieš perjungiklį įrenkite apsaugą, kurios srovė ne didesnė nei 40 A; gnybtus užveržkite 1,7 Nm.
    • Montuokite tik uždarame skyde (IP20), darbo temperatūra -22…+55 °C.

    Greitas pasirinkimo gidas

    3P
    40 A
    1-0-2
    AC-22
    IEC 60947-3
    DIN
    Tinka, kai reikia:
    • rankiniu būdu perjungti apkrovą iki 40 A tarp dviejų šaltinių ar grandinių;
    • perjungti trifazę apkrovą be neutralės;
    • atjungti apkrovą aptarnavimui (padėtis 0).
    Patikrinkite prieš naudojimą:
    • įvado apsaugos srovę – ar ji ne didesnė nei 40 A;
    • kabelių skerspjūvį – ar jis telpa į iki 16 mm² gnybtus;
    • ar sistemoje yra N, kurį reikia atskirti (tuomet 4P);
    Svarbus priminimas: FSD23040 – rankinis perjungiklis be apsaugos nuo perkrovos ir trumpojo jungimo; kiekviena grandinė turi būti apsaugota automatiniu jungikliu.

    DUK

    Kam skirtas FSD23040?
    Apkrovai iki 40 A rankiniu būdu perjungti tarp dviejų šaltinių ar grandinių per vidurinę padėtį 0.
    Kiek polių perjungia FSD23040?
    Tris – visas fazes be neutralės.
    Kokia naudojimo kategorija?
    AC-22, kai perjungiamos mišrios aktyvios ir mažai indukcinės apkrovos.
    Kokio skerspjūvio kabelius galima prijungti?
    Gnybtai priima kabelius iki 16 mm², užveržimo momentas 1,7 Nm.
    Ar perjungiklis apsaugo nuo trumpojo jungimo?
    Ne, apsaugai nuo perkrovos ir trumpojo jungimo reikia atskirų automatinių jungiklių.
    Ar FSD23040 tinka generatoriui prijungti?
    Taip, trifaziam generatoriui be N, o jei reikia atskirti neutralę – rinkitės 4P.

    Modulinis kirtiklis generatoriams (perjungiklis 1-0-2) | 3P | 40A | 230/400V AC | AC-22 | IEC 60947-3 | DIN | IP20 | Promfactor Baltic | FSD23040

    Promfactor Baltic FSD23040 – modulinis apkrovos perjungiklis FSD2 3P 40 A 1-0-2, 230/400 V AC, AC-22, IEC 60947-3, DIN bėgeliui – rankiniam perjungimui tarp tinklo ir rezervinio šaltinio trifaziam tinklui be N.

    Iliustracinis vaizdas gali būti sukurtas naudojant DI. Prekės išvaizda gali nežymiai skirtis nuo pavaizduotos. Vadovaukitės technine specifikacija.
