  • Nauja prekė   Modulinis nepriklausomas atkabiklis | kairinis | ritė 24 V AC | 6 A | DIN | FSR3 EVO | FB2-63, FB3-63, FB3-125 | Promfactor Baltic | F/SR024L

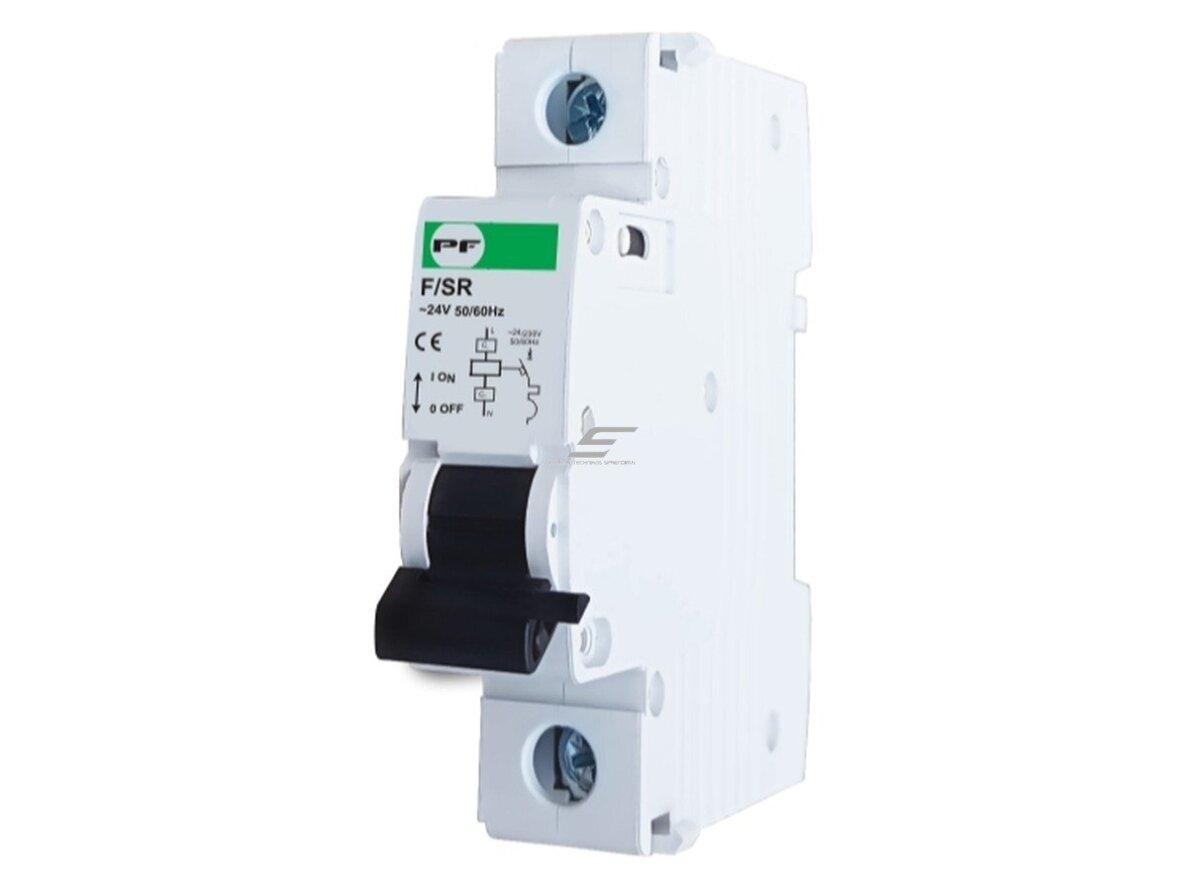

    Modulinis nepriklausomas atkabiklis | kairinis | ritė 24 V AC | 6 A | DIN | FSR3 EVO | FB2-63, FB3-63, FB3-125 | Promfactor Baltic | F/SR024L

    Kodas: F/SR024L
    Pasiteirauti apie prekę
    Kaina 5.84 € su PVM
    ( 4.83 € be PVM )

    F/SR024L – kairinis nepriklausomas atkabiklis FSR3 EVO su 24 V AC rite FB2-63, FB3-63, FB3-125 jungikliams – nuotoliniam atjungimui nuo avarinio mygtuko ar gaisrinės.

  • Prekės aprašymas

    Modulinis nepriklausomas atkabiklis | kairinis | ritė 24 V AC | 6 A | DIN | FSR3 EVO | FB2-63, FB3-63, FB3-125 | Promfactor Baltic | F/SR024L

    F/SR024L (FSR3) – Promfactor Baltic kairinis nepriklausomas atkabiklis su 24 V AC valdymo įtampa moduliniams automatiniams jungikliams FB2-63 (Standart), FB3-63 ir FB3-125 (EVO); gamintojo UA šaltinyje nurodytas ir FSD3 (10–63 A). Padavus 24 V AC į atkabiklio ritę, jis mechaniškai atjungia šalia sumontuotą jungiklį; Ie 6 A, Ui 500 V, Uimp 4000 V, IP20, atitinka IEC/EN 60947-1.

    Pagrindinė mintis:
    Kartais grandinę reikia išjungti nuotoliniu signalu – avariniu mygtuku, gaisro signalizacija ar valdikliu. F/SR024L tai daro saugia žema 24 V AC įtampa, todėl valdymo grandinė gali būti maitinama iš to paties 24 V šaltinio kaip signalizacija ar automatika.
    Valdymo įtampa
    ~24 V
    Montavimo pusė
    kairė
    Suderinamumas
    FB2-63, FB3-63, FB3-125
    Atsparumas
    8000 el. / 8000 mech. ciklų

    Veikimo principas

    Atkabiklis montuojamas ant DIN bėgelio kairėje automatinio jungiklio pusėje ir mechaniškai sukabinamas su jo atkabinimo mechanizmu; į ritės gnybtus (laidai iki 25 mm², užveržimo momentas 2,0 Nm) jungiama 24 V AC valdymo grandinė per avarinį mygtuką, relės ar valdiklio kontaktą.

    Padavus 24 V AC į ritę, atkabiklis suveikia ir atjungia automatinį jungiklį; jungiklis lieka išjungtas, kol bus įjungtas rankiniu būdu. Atkabiklio ritė skirta trumpalaikiam impulsui – jungiklio atsijungimas nutraukia ir jos valdymo laiką.

    Rezultatas – grandinė išjungiama nuotoliniu būdu saugia žema įtampa, neatidarant skydo, o pakartotinis įjungimas reikalauja žmogaus veiksmo.

    Kuo naudingas F/SR024L?
    Nuotolinis automatinio jungiklio atjungimas 24 V AC signalu – suderinamas su gaisro signalizacija, avariniais mygtukais ir automatika be 230 V valdymo grandinės.

    Techninės specifikacijos

    Prekės tipas Nepriklausomas atkabiklis (shunt trip)
    Gamintojas / kodas Promfactor Baltic / F/SR024L (FSR3 EVO)
    Standartas IEC/EN 60947-1
    Suderinamumas FB2-63 (Standart), FB3-63 ir FB3-125 (EVO); FSD3 10–63 A (gamintojo UA duomenys)
    Valdymo įtampa Ue ~24 V
    Nominali srovė Ie 6 A
    Dažnis 50/60 Hz
    Atsparumas 8000 elektrinių / 8000 mechaninių ciklų
    Izoliacijos įtampa Ui 500 V
    Impulsinė įtampa Uimp 4000 V
    Apsaugos laipsnis IP20
    Laidų skerspjūvis iki 25 mm²
    Užveržimo momentas 2,0 Nm
    Montavimo pusė kairė
    Darbinė padėtis bet kokia
    Aukštis virš jūros lygio iki 2000 m
    Darbo temperatūra -25…+55 °C
    Sandėliavimo temperatūra -25…+70 °C

    Pagrindinės funkcijos

    • Nuotolinis atjungimas – automatinis jungiklis išjungiamas valdymo signalu iš toli.
    • 24 V AC valdymas – saugi žema įtampa valdymo grandinei ir mygtukams.
    • Avarinis išjungimas – jungiamas su avariniu STOP mygtuku ar saugos rele.
    • Gaisro signalizacijos integracija – vėdinimas ar kita įranga atjungiama gaisro signalu.
    • Rankinis pakartotinis įjungimas – po atjungimo jungiklis įjungiamas tik žmogaus.
    • Kairinis montavimas – dešinė jungiklio pusė lieka laisva kitiems priedams.

    Kur naudojamas?

    • Vėdinimo įrenginių atjungimas pagal gaisro signalizaciją
    • Avarinio STOP grandinės dirbtuvėse ir mokymo klasėse
    • Skydai su 24 V AC automatika ir valdikliais
    • Drėgnos patalpos, kur valdymui reikalinga žema įtampa
    • Komercinių patalpų apšvietimo ir galios grupių centralizuotas atjungimas
    • Saulės elektrinių ir įkrovimo stotelių avarinis atjungimas

    Naudojimas pagal poreikį

    Gaisrinės automatikos montuotojui.
    F/SR024L leidžia gaisro signalizacijos 24 V išėjimu nuotoliniu būdu atjungti vėdinimo grupės FB3-63 jungiklį.
    Mokymo klasių ir dirbtuvių elektrikui.
    avarinis STOP mygtukas 24 V AC grandinėje vienu paspaudimu atjungia stalų ar staklių maitinimą.
    Automatikos skydų gamintojui.
    24 V AC ritė jungiama tiesiai prie skydo valdymo transformatoriaus, be atskiros 230 V valdymo grandinės.

    Praktinis panaudojimas

    Jeigu dirbtuvių stalų maitinimą saugo FB3-63 jungiklis, o prie išėjimo reikia avarinio STOP mygtuko, tada kairėje montuojamas F/SR024L, o mygtuko NO kontaktas paduoda 24 V AC iš valdymo transformatoriaus į atkabiklio ritę.

    Pritaikymo gidas: kaip naudojamas praktikoje

    F/SR024L visada montuojamas kairėje jungiklio pusėje – keičiasi tik tai, kas paduoda 24 V AC signalą:

    Objektas Kas prijungiama Rezultatas Montuotojo pastaba
    Gaisro signalizacija Gaisrinės centralės relės kontaktas → 24 V AC → atkabiklis Vėdinimas atjungiamas gaisro metu Patikrinkite, ar centralės kontaktas atlaiko ritės srovę
    Avarinis STOP Grybelio tipo NO mygtukas → 24 V AC → atkabiklis Maitinimas atjungiamas vienu paspaudimu Po atjungimo jungiklį įjunkite rankiniu būdu
    PLC / valdiklis PLC relinis išėjimas → 24 V AC → atkabiklis Automatinis grupės atjungimas pagal logiką Valdiklio išėjimas turi perjungti AC įtampą
    230 V valdymo grandinė Vietoj F/SR024L – F/SR230L arba F/SR230R Atjungimas 230 V signalu Ritės įtampa turi sutapti su valdymo grandine

    Kaip parinkti EVO serijos priedą automatiniam jungikliui

    Poreikis Rekomenduojamas modelis
    Būsenos signalas ON/OFF (bet kokia priežastis) F/A (papildomas kontaktas FA3, 1 perjungiamas)
    Avarinio atjungimo signalas F/AL (signalinis kontaktas FL3)
    Nuotolinis atjungimas 24 V, kairinis F/SR024L (nepriklausomas atkabiklis FSR3) ← šis modelis
    Nuotolinis atjungimas 24 V, dešininis F/SR024R (nepriklausomas atkabiklis FSR3)
    Nuotolinis atjungimas 230 V, kairinis F/SR230L (nepriklausomas atkabiklis FSR3)
    Nuotolinis atjungimas 230 V, dešininis F/SR230R (nepriklausomas atkabiklis FSR3)
    Atjungimas dingus įtampai 230 V F/UV230R (minimalios įtampos atkabiklis FUV3)
    Rankenėlės blokavimas nuo įjungimo F/BS (valdymo rankenėlės blokiruotė FBS)
    Pajungimo blokavimas F/LC (pajungimo blokiruotė FLC)
    Papildomų / storesnių laidų prijungimas iš šono F/AD (adapteris FAD)
    Taisyklė: nepriklausomas atkabiklis parenkamas pagal valdymo įtampą (24 V ar 230 V) ir laisvą jungiklio pusę (L – kairė, R – dešinė); atjungimui dingus įtampai naudojamas minimalios įtampos atkabiklis F/UV230R.
    Kada rinktis kitą sprendimą: kiti EVO serijos priedai – F/A (papildomas kontaktas), F/AL (signalinis kontaktas), F/SR024L / F/SR024R / F/SR230L / F/SR230R (nepriklausomi atkabikliai), F/UV230R (minimalios įtampos atkabiklis), F/BS (rankenėlės blokiruotė), F/LC (pajungimo blokiruotė), F/AD (adapteris); automatiniai jungikliai FB3-63 EVO (10 kA).

    Pliusai

    • Nuotolinis jungiklio atjungimas 24 V AC signalu
    • Saugi žema valdymo įtampa
    • Tinka FB2-63, FB3-63, FB3-125
    • Kairinis – dešinė lieka laisva
    • Bet kokia darbinė padėtis
    • Darbo temperatūra -25…+55 °C

    Minusai / ribojimai

    • Tik 24 V AC – 230 V valdymui reikia F/SR230L ar F/SR230R
    • Nesuveikia dingus įtampai – tam skirtas F/UV230R
    • Atsparumas 8000 ciklų – netinka dažnam kasdieniam junginėjimui
    • IP20 – tik uždarame skyde

    Saugos ir montavimo pastabos

    • Montuoja tik kvalifikuotas elektrikas, atjungęs automatinį jungiklį ir valdymo grandinę.
    • Ritė skirta tik ~24 V – neprijunkite 230 V.
    • Valdymo grandinę maitinkite iš atskirto 24 V AC transformatoriaus ir saugokite saugikliu.
    • Gnybtus užveržkite 2,0 Nm momentu.
    • Po montavimo patikrinkite atjungimą realiu valdymo signalu.

    Greitas pasirinkimo gidas

    ~24 V
    kairinis
    FSR3 EVO
    FB3-63
    FB2-63
    IP20
    Tinka, kai reikia:
    • automatinį jungiklį reikia atjungti nuotoliniu 24 V AC signalu;
    • atjungimą inicijuoja gaisro signalizacija, avarinis mygtukas ar valdiklis;
    • kairėje jungiklio pusėje yra vietos priedui.
    Patikrinkite prieš naudojimą:
    • ar valdymo grandinės įtampa yra ~24 V;
    • ar jungiklis yra FB2-63, FB3-63 ar FB3-125;
    • ar signalo šaltinis gali perjungti AC grandinę.
    Svarbus priminimas: F/SR024L ritė skirta tik ~24 V įtampai; 230 V valdymui rinkitės F/SR230L arba F/SR230R.

    DUK

    Kam skirtas F/SR024L?
    Jis nuotoliniu 24 V AC signalu atjungia šalia sumontuotą modulinį automatinį jungiklį.
    Kokiems jungikliams tinka atkabiklis?
    Jis tinka FB2-63 (Standart), FB3-63 ir FB3-125 (EVO) automatiniams jungikliams.
    Kurioje pusėje montuojamas F/SR024L?
    F/SR024L montuojamas kairėje automatinio jungiklio pusėje.
    Ar jungiklis po atjungimo įsijungia pats?
    Ne, po atkabiklio suveikimo jungiklis įjungiamas tik rankiniu būdu.
    Kuo skiriasi F/SR024L ir F/SR230L?
    F/SR024L valdomas ~24 V įtampa, o F/SR230L – ~230 V įtampa.
    Ar atkabiklis suveikia dingus įtampai?
    Ne, dingus įtampai jungiklį atjungia minimalios įtampos atkabiklis F/UV230R.

    Modulinis nepriklausomas atkabiklis | kairinis | ritė 24 V AC | 6 A | DIN | FSR3 EVO | FB2-63, FB3-63, FB3-125 | Promfactor Baltic | F/SR024L

    Promfactor Baltic F/SR024L (FSR3 EVO) – kairinis nepriklausomas atkabiklis 24 V AC FB2-63, FB3-63 ir FB3-125 automatiniams jungikliams, 6 A, Ui 500 V – nuotoliniam atjungimui nuo gaisro signalizacijos ar avarinio mygtuko.
