Multifunkcinis multimetras | signalų generatorius | 2 kanalų osciloskopas | 2x10MHz | 50MS/s | 1Hz-2MHz

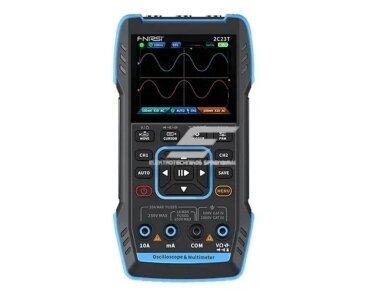

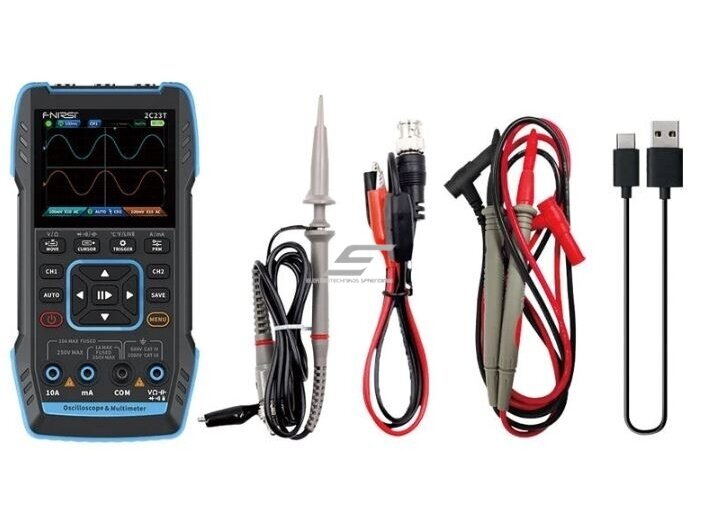

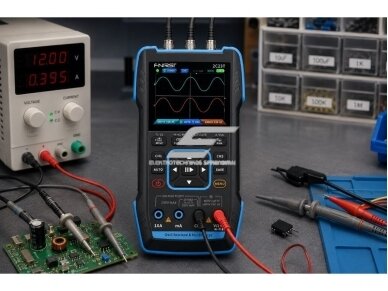

Nešiojamas skaitmeninis matavimo prietaisas 3 viename – 2 kanalų osciloskopas, multimetras ir signalų generatorius, 2×10 MHz, 50 MS/s, 2,8″ ekranas

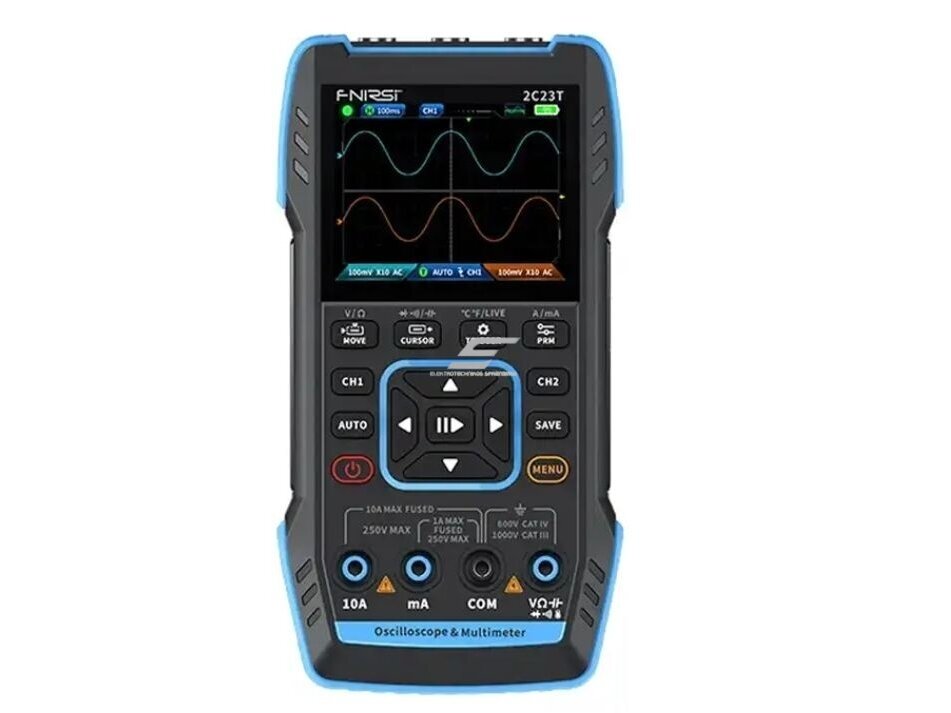

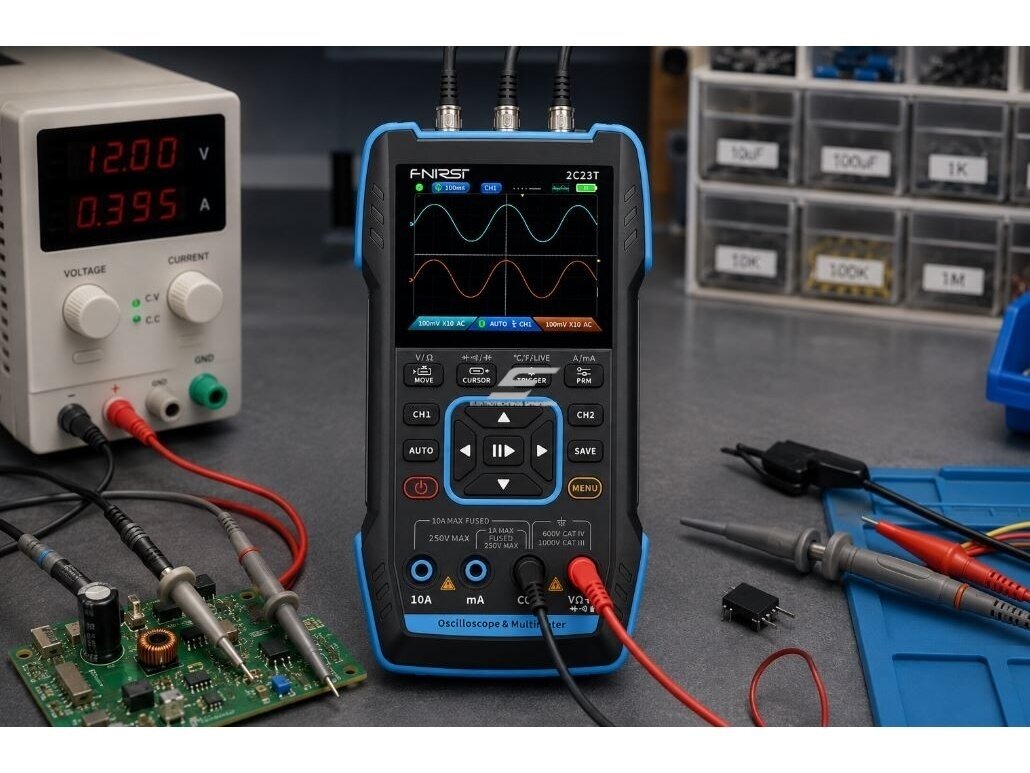

Nešiojamas skaitmeninis matavimo prietaisas 3 viename sujungia dviejų kanalų osciloskopą, skaitmeninį multimetrą ir vienkanalį funkcinių signalų generatorių. Vienu prietaisu galima stebėti elektrinių signalų formas, matuoti pagrindinius elektros dydžius ir generuoti bandomuosius signalus elektronikos, automatikos, remonto bei mokymo darbams.

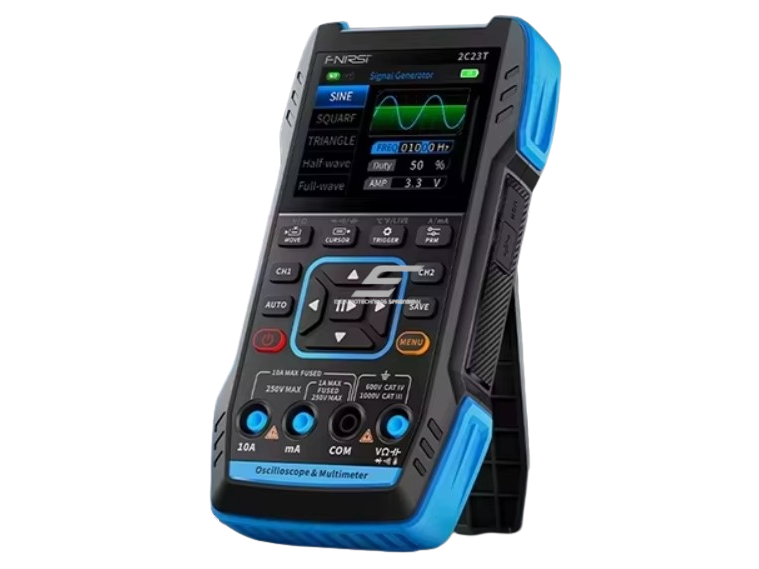

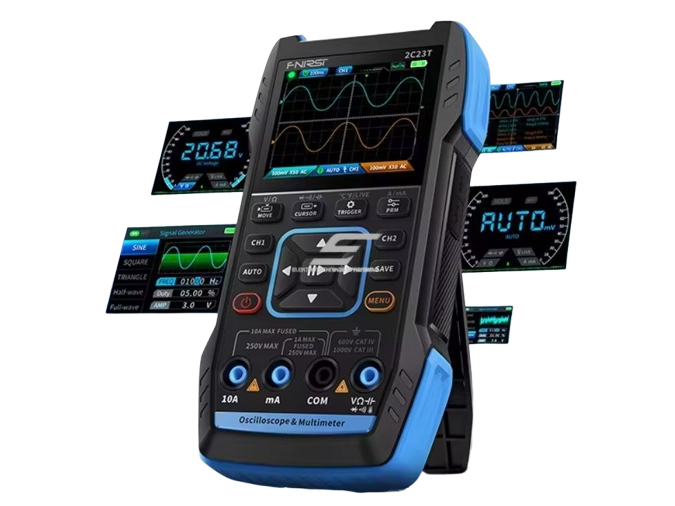

Osciloskopas turi du nepriklausomus matavimo kanalus, iki 50 MS/s realaus laiko diskretizavimo dažnį ir, pagal išsamesnę pateiktą specifikaciją, 2×10 MHz analoginę dažnių juostą. Integruotas signalų generatorius formuoja septynių tipų signalus nuo 1 Hz iki 2 MHz, o multimetras skirtas įtampos, srovės, varžos, talpos, temperatūros ir kitų parametrų matavimui.

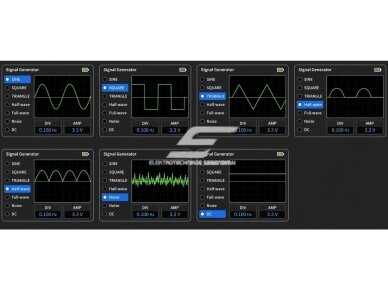

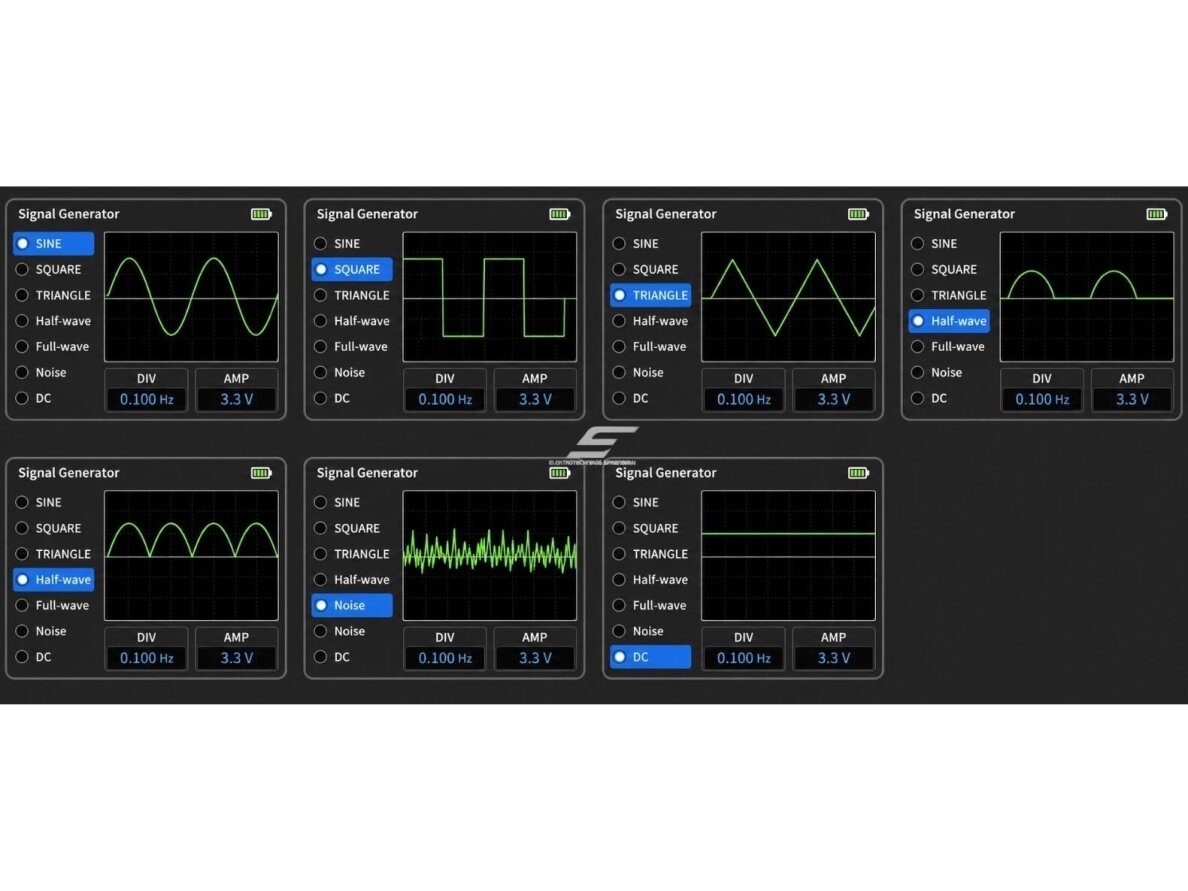

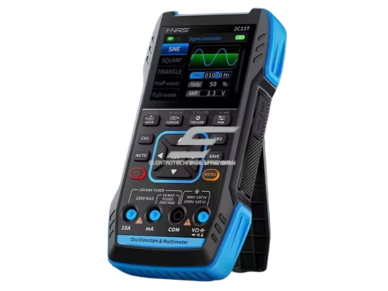

• Sinusinis signalas – analoginėms ir garso grandinėms tikrinti.
• Stačiakampis signalas – skaitmeninėms grandinėms, impulsams ir laikams tikrinti.
• Trikampis signalas – linijinėms grandinėms ir integratoriams analizuoti.
• Pilnos bangos signalas – išlygintuvo ir signalų apdorojimo bandymams.
• Pusbangės signalas – vienpusio lyginimo grandinėms tikrinti.
• Triukšmo signalas – filtrų ir stiprintuvų reakcijai vertinti.
• DC signalas – pastovios valdymo įtampos lygiui formuoti.

• Akumuliatorius: 3000 mAh ličio akumuliatorius.
• Įkrovimo jungtis: USB Type-C.
• Įkrovimo parametrai: 5 V / 1 A.
• Nurodytas veikimo laikas: iki 6 valandų laboratorinėmis sąlygomis.
• Faktinis veikimo laikas: priklauso nuo ekrano ryškumo ir naudojamų funkcijų.

• Trys funkcijos viename prietaise – mažiau atskirų matavimo įrankių.
• Du osciloskopo kanalai – dviem signalams stebėti vienu metu.
• 50 MS/s diskretizavimo dažnis – realaus laiko signalų fiksavimui.
• 2×10 MHz analoginė juosta – elektronikos ir automatikos signalams.
• 32 KB atminties gylis – užfiksuotai bangos formai saugoti.
• Septyni generatoriaus signalų tipai – įvairiems grandinių bandymams.
• 1 Hz–2 MHz generatoriaus diapazonas.
• True RMS multimetras – pagal pateiktą produkto informaciją.
• 9999 skaičių atvaizdavimas.
• Automatinis matavimo diapazonas.
• Bangos formų ir ekrano vaizdų išsaugojimas.
• USB Type-C įkrovimas.
• Integruotas 3000 mAh akumuliatorius.
• Kompaktiškas nešiojamas korpusas.

• Elektronikos remonte – plokščių, maitinimo šaltinių ir signalų grandinių diagnostikai.
• Pramonės automatikoje – jutiklių, valdiklių ir pavarų signalams tikrinti.
• Automobilių elektronikoje – žemos įtampos signalams ir jutikliams analizuoti.
• Garso technikoje – garso signalams, stiprintuvams ir filtrams tikrinti.
• Maitinimo šaltinių diagnostikoje – pulsacijoms ir išėjimo stabilumui stebėti.
• Skaitmeninėse grandinėse – impulsams, dažniui ir loginiams signalams tikrinti.
• Mokymo laboratorijose – signalų formoms ir matavimo principams demonstruoti.
• Lauko remonto darbuose – kai reikalingas kompaktiškas autonominis prietaisas.
• Radijo mėgėjų darbuose – generatorių, filtrų ir imtuvų grandinėms tirti.
• Buitinės technikos remonte – valdymo plokščių ir maitinimo grandinių patikrai.

Pavyzdžiui, tikrinamas valdiklio PWM išėjimas, kuriuo reguliuojamas ventiliatoriaus greitis. CH1 osciloskopo kanalas prijungiamas prie valdymo signalo, o CH2 – prie ventiliatoriaus maitinimo arba grįžtamojo ryšio signalo.

Ekrane vienu metu galima stebėti abu signalus, palyginti jų dažnį, amplitudę ir reakcijos laiką. Paleidimo režimas nustatomas pagal kylantį arba krintantį signalo frontą.

Multimetro režimu patikrinama maitinimo įtampa ir grandinės varža. Jeigu reikia išbandyti valdiklio įėjimą, signalų generatoriumi suformuojamas atitinkamo dažnio stačiakampis arba sinusinis bandomasis signalas.

Aptiktą bangos formą galima išsaugoti ir vėliau peržiūrėti kompiuteryje arba palyginti su signalu po remonto.

1. Patikrinkite prietaiso ir priedų būklę. Nenaudokite pažeistų zondų, laidų ar izoliacijos.
2. Įjunkite prietaisą. Patikrinkite akumuliatoriaus įkrovos lygį.
3. Pasirinkite funkciją. Nustatykite osciloskopo, multimetro arba generatoriaus režimą.
4. Pasirinkite tinkamus lizdus. Matavimo laidus prijunkite pagal pasirinktą multimetro ar osciloskopo funkciją.
5. Pradėkite nuo didžiausio diapazono. Jei matuojama įtampa arba srovė nežinoma, pradėkite nuo didžiausios leistinos reikšmės.
6. Osciloskopo režime nustatykite zondo koeficientą. Prietaiso ×1 arba ×10 nustatymas turi atitikti naudojamą zondą.
7. Pasirinkite AC arba DC ryšį. Nustatykite pagal matuojamo signalo pobūdį.
8. Nustatykite laiko bazę ir jautrumą. Bangos forma turi tilpti ekrane.
9. Pasirinkite paleidimo režimą. Naudokite AUTO, NORMAL arba SINGLE režimą.
10. Generatoriaus režime nustatykite signalą. Pasirinkite formą, dažnį, amplitudę ir darbo ciklą.
11. Neviršykite generatoriaus išėjimo apkrovos. Generatorių junkite tik prie tinkamos didelės varžos įėjimo grandinės.
12. Išsaugokite reikalingą bangos formą. Naudokite SAVE funkciją.
13. Baigę darbą saugiai atjunkite laidus. Pirmiausia atjunkite matavimo signalą, tada išjunkite prietaisą.

• Prieš valydami išjunkite prietaisą.
• Atjunkite visus zondus, laidus ir įkrovimo kabelį.
• Korpusą valykite sausa arba vos sudrėkinta minkšta šluoste.
• Neleiskite skysčiui patekti į jungtis ir lizdus.
• Nenaudokite tirpiklių, benzino ar abrazyvinių valiklių.
• Reguliariai tikrinkite matavimo laidų izoliaciją.
• Patikrinkite srovės įėjimo saugiklius.
• Ilgai nenaudojamą akumuliatorių periodiškai įkraukite.
• Laikykite sausoje, nuo karščio ir tiesioginės saulės apsaugotoje vietoje.

• Nenaudokite prietaiso drėgnoje ar sprogioje aplinkoje.
• Nelieskite neizoliuotų laidininkų ir zondų metalinių dalių.
• Neviršykite ant prietaiso ir laidų nurodytų ribinių įtampų.
• Prieš matuodami patikrinkite pasirinktą funkciją ir lizdą.
• Nematuokite įtampos, kai laidas prijungtas prie srovės matavimo lizdo.
• Talpą, varžą ir diodus matuokite tik atjungtoje grandinėje.
• Prieš talpos matavimą iškraukite kondensatorių.
• Osciloskopo įėjimų bendrojo taško schema turi būti patikrinta prieš tinklo matavimus.
• Nelaikykite dviejų kanalų galvaniškai izoliuotais be techninio patvirtinimo.
• ±400 V reikšmė nėra leidimas bet kokiomis sąlygomis matuoti tinklo grandines.
• Generatoriaus išėjimas nėra apsaugotas kaip galios šaltinis.
• Nejunkite išorinės įtampos į generatoriaus išėjimą.
• Naudokite tik tinkamus zondus ir matavimo laidus.
• Pažeisto korpuso arba ekrano prietaiso nenaudokite.
• Aukštos įtampos darbus turi atlikti kvalifikuotas specialistas.

Greitas pasirinkimo gidas

Nešiojamą matavimo prietaisą 3 viename rinkitės, kai vienu kompaktišku įrenginiu reikia stebėti dviejų kanalų bangos formas, atlikti pagrindinius multimetro matavimus ir generuoti bandomuosius signalus.

Dviejų kanalų osciloskopas, True RMS multimetras ir 2 MHz signalų generatorius viename prietaise

Nešiojamas skaitmeninis matavimo prietaisas sujungia dviejų kanalų osciloskopą, skaitmeninį multimetrą ir vienkanalį funkcinių signalų generatorių. Jis skirtas elektronikos, automatikos, remonto ir mokymo darbams.

Osciloskopo dalis turi 2×10 MHz analoginę dažnių juostą, 50 MS/s realaus laiko diskretizavimą, 32 KB atminties gylį ir AUTO, NORMAL bei SINGLE paleidimo režimus. Bangos formas galima išsaugoti ir peržiūrėti kompiuteryje.

Integruotas generatorius formuoja septynių tipų signalus nuo 1 Hz iki 2 MHz, o skaitmeninis multimetras skirtas DC ir AC įtampos, srovės, varžos, talpos, temperatūros, diodų ir grandinės tęstinumo matavimui.

2,8 colio spalvotas ekranas, 3000 mAh akumuliatorius, USB Type-C įkrovimas ir kompaktiškas 167×89×35 mm korpusas leidžia prietaisą naudoti laboratorijoje, dirbtuvėse arba atliekant mobilią įrangos diagnostiką.
