  • Nauja prekė   Mygtukas | 22 mm | 1NC | raudonas | plastikinis | be pašvietimo | IP40 | be fiksacijos | Promfactor Baltic | FP PCP r Pl

    Mygtukas | 22 mm | 1NC | raudonas | plastikinis | be pašvietimo | IP40 | be fiksacijos | Promfactor Baltic | FP PCP r Pl

    Kodas: FP PCP r Pl
    Pasiteirauti apie prekę
    Kaina 1.77 € su PVM
    ( 1.46 € be PVM )

    FP PCP r Pl – raudonas įleistas plastikinis mygtukas su 1NC kontaktu, Ø 22 mm, IP40, be fiksacijos, STOP (išjungimo) funkcijai skyduose ir valdymo pultuose.

  • Prekės aprašymas

    Mygtukas | 22 mm | 1NC | raudonas | plastikinis | be pašvietimo | IP40 | be fiksacijos | Promfactor Baltic | FP PCP r Pl

    FP PCP r Pl – Promfactor Baltic FP PCP serijos raudonas įleistas plastikinis mygtukinis jungiklis su 1NC kontaktu, be pašvietimo ir be fiksacijos, montuojamas į Ø 22 mm skylę skydo durelėse, pulte ar mygtukų dėžutėje; priekinės dalies apsaugos laipsnis IP40.

    Pagrindinė mintis:
    Raudona spalva reiškia stabdymą arba išjungimą, o 1NC kontaktas nuspaudus nutraukia grandinę – tai klasikinis STOP mygtukas kontaktoriaus savilaikos schemai. Įleistas stūmiklis nesikiša virš žiedo, todėl mygtukas sunkiau paspaudžiamas netyčia.
    Kontaktas
    1NC (STOP)
    Mygtuko tipas
    įleistas, be fiksacijos
    Montavimas
    Ø 22 mm skylė
    Korpusas
    plastikinis, IP40 iš priekio

    Veikimo principas

    Mygtukas įstatomas į Ø 22 mm skylę ir iš galo priveržiamas tvirtinimo veržle; prie kontakto bloko gnybtų prijungiami valdymo grandinės laidai (užveržimo momentas 0,8 Nm).

    Ramybės būsenoje 1NC kontaktas uždaras ir grandinė praleidžia srovę; paspaudus stūmiklį kontaktas atsidaro ir grandinė nutrūksta, o atleidus mygtukas grįžta į pradinę padėtį.

    Įjungus nuosekliai su kontaktoriaus rite, paspaudimas išjungia kontaktorių; nutrūkus laidui grandinė taip pat atsijungia, todėl STOP logika išlieka saugi.

    Kuo naudingas FP PCP r Pl?
    Patikimas STOP mygtukas su saugia NC logika: plastikinis korpusas, standartinė Ø 22 mm skylė ir 1 000 000 mechaninių ciklų resursas.

    Techninės specifikacijos

    Prekės tipas Mygtukinis jungiklis įleistas, be pašvietimo, be fiksacijos
    Gamintojas / kodas Promfactor Baltic / FP PCP r Pl
    Serija FP PCP (įleisti mygtukai)
    Korpusas plastikinis
    Spalva raudonas
    Kontaktas 1NC
    Pašvietimas nėra
    Standartas IEC/EN 60947-5
    Dažnis 50/60 Hz
    Izoliacijos įtampa Ui 660 V
    Atsparumas (elektrinis / mechaninis) 100 000 / 1 000 000 ciklų
    Apsaugos laipsnis IP40 iš valdymo pusės (IP67 su silikoniniu gaubtuvu); IP20 iš montavimo pusės
    Montavimo skylė Ø 22 mm
    Varžtų užveržimo momentas 0,8 Nm
    Darbo temperatūra -25…+45 °C
    Sandėliavimo temperatūra -25…+60 °C
    Aukštis virš jūros lygio iki 2000 m
    Kontakto komutacija (FP serija) 0,3–8 A; 48–400 V AC / 24–220 V DC

    Pagrindinės funkcijos

    • 1NC kontaktas – paspaudus nutraukia grandinę – STOP funkcija ir nuoseklus kelių STOP vietų jungimas.
    • Įleistas stūmiklis – apsaugo nuo atsitiktinio paspaudimo šalia einant ar valant pultą.
    • Raudona spalva – aiškiai žymi STOP (išjungimo) funkciją pagal įprastą valdymo pultų spalvų logiką.
    • Be fiksacijos – impulsinis veikimas tinka kontaktorių savilaikos schemoms ir PLC įėjimams.
    • Standartinė Ø 22 mm skylė – suderinamas su kitais FP serijos 22 mm valdymo elementais ir mygtukų dėžutėmis.
    • Plastikinis korpusas – lengvas ir ekonomiškas, tinka plastikiniams postams ir vidaus skydams.
    • IP67 su silikoniniu gaubtuvu – uždėjus FP SD gaubtuvą priekinė dalis apsaugoma nuo dulkių ir vandens.
    • Papildomi kontaktai – prireikus kontaktų skaičių galima papildyti FP NO arba FP NC kontaktų blokais.

    Kur naudojamas?

    • Variklio stabdymas STOP mygtuku savilaikos schemoje
    • Kelių valdymo vietų STOP mygtukai, jungiami nuosekliai
    • Siurblinės ar ventiliacijos skydo išjungimas
    • Konvejerio sustabdymas iš vietinio pulto
    • Mygtukų dėžutės prie įrenginio (vietinis valdymas)
    • Dirbtuvių ir ūkio įrenginių valdymo pultai

    Naudojimas pagal poreikį

    Automatikos skydų surinkėjui.
    plastikinis raudonas 1NC STOP jungiamas nuosekliai į ritės grandinę ir nutrūkus laidui taip pat atjungia kontaktorių.
    Plastikinių valdymo postų gamintojui.
    plastikinis korpusas sumažina posto svorį ir puikiai dera su FP PCP gr Pl START mygtuku.
    Remonto ir atsarginių dalių tiekimui.
    pigus 22 mm STOP mygtukas tinka kaip greitai keičiama atsarginė dalis serviso komplekte.

    Praktinis panaudojimas

    Jeigu konvejeris valdomas iš plastikinio posto, tada FP PCP r Pl 1NC jungiamas nuosekliai su kontaktoriaus rite, o paspaudus STOP grandinė nutrūksta ir konvejeris sustoja.

    Pritaikymo gidas: kaip naudojamas praktikoje

    FP PCP r Pl taikomas įvairiuose skyduose – keičiasi tik tai, kur jungiamas 1NC kontaktas:

    Objektas Kas prijungiama Rezultatas Montuotojo pastaba
    START–STOP schema 1NC nuosekliai su kontaktoriaus rite Paspaudus kontaktorius atsijungia START junkite lygiagrečiai su pagalbiniu NO
    Kelios valdymo vietos Visi STOP 1NC nuosekliai Sustabdymas iš bet kurios vietos Patikrinkite kiekvieną mygtuką atskirai
    PLC įėjimas 1NC į PLC skaitmeninį įėjimą PLC mato ir nutrūkusį laidą kaip STOP Programoje naudokite NC logiką
    Mygtukų dėžutė Ø 22 mm skylė dėžutės dangtyje Vietinis valdymas prie įrenginio Drėgnoje vietoje naudokite FP SD gaubtuvą ir tinkamos IP klasės dėžutę

    Kaip parinkti FP PCP mygtuką be pašvietimo

    Spalva / kontaktas / korpusas Rekomenduojamas modelis
    žalias, 1NO, metalinis FP PCP gr (START)
    raudonas, 1NC, metalinis FP PCP r (STOP)
    juodas, 1NO, metalinis FP PCP bl (bendra funkcija)
    geltonas, 1NO, metalinis FP PCP y (įspėjimas / įsikišimas)
    baltas, 1NO, metalinis FP PCP w (bendra funkcija)
    žalias, 1NO, metalinis, užrašas Start FP PCP gr Start (START)
    raudonas, 1NC, metalinis, užrašas Stop FP PCP r Stop (STOP)
    žalias, 1NO, plastikinis FP PCP gr Pl (START)
    raudonas, 1NC, plastikinis FP PCP r Pl (STOP) ← šis modelis
    juodas, 1NO, plastikinis FP PCP bl Pl (bendra funkcija)
    geltonas, 1NO, plastikinis FP PCP y Pl (įspėjimas / įsikišimas)
    mėlynas, 1NO, plastikinis FP PCP blue Pl (RESET)
    žalias, 1NO, plastikinis, užrašas Start FP PCP gr Start Pl (START)
    raudonas, 1NC, plastikinis, užrašas Stop FP PCP r Stop Pl (STOP)
    Taisyklė: pirmiausia funkciją pasirinkite pagal spalvą (žalia – START, raudona – STOP, geltona – įsikišimas, mėlyna – RESET, balta ir juoda – bendra funkcija), tada formą (įleistas PCP saugo nuo atsitiktinio paspaudimo, iškilęs PCPB greičiau paspaudžiamas) ir korpusą (metalinis – intensyviam naudojimui, plastikinis Pl – ekonomiškiems skydams).
    Kada rinktis kitą sprendimą: metalinė versija – FP PCP r; iškilęs mygtukas – FP PCPB serija; su LED pašvietimu – FP PCPI r / r24 / r110; START–STOP viename elemente – FP Prec LG; papildomi kontaktai – FP NO, FP NC; silikoninis gaubtuvas – FP SD.

    Pliusai

    • Įleistas stūmiklis – apsaugo nuo atsitiktinio paspaudimo
    • 1NC kontaktas STOP (išjungimo) funkcijai
    • Standartinė Ø 22 mm skylė
    • Izoliacijos įtampa Ui 660 V, IEC/EN 60947-5
    • 1 000 000 mechaninių ciklų
    • IP67 su silikoniniu gaubtuvu FP SD

    Minusai / ribojimai

    • Nėra pašvietimo – būsenos indikacijai rinkitės FP PCPI r
    • Priekinė dalis be gaubtuvo IP40 – lauke ar drėgnoje vietoje naudokite FP SD gaubtuvą ir apsauginę dėžutę
    • Plastikinis korpusas mažiau atsparus smūgiams nei metalinis – intensyviam naudojimui rinkitės metalinę versiją
    • Vienas kontaktas – jei reikia daugiau, papildykite FP NO ar FP NC bloku
    • Be fiksacijos – nėra avarinio stabdymo įtaisas; tam naudokite avarinio stabdymo reikalavimus atitinkantį grybo formos jungiklį su fiksacija

    Saugos ir montavimo pastabos

    • Montavimą ir prijungimą atlieka kvalifikuotas elektrikas, atjungus valdymo grandinės įtampą.
    • Valdymo grandinę apsaugokite saugikliu ar automatiniu jungikliu.
    • Gnybtų varžtus priveržkite 0,8 Nm momentu, daugiagyslių laidų galus užspauskite antgaliais.
    • Mygtukas be fiksacijos nėra avarinio stabdymo įtaisas pagal EN ISO 13850.

    Greitas pasirinkimo gidas

    Ø 22 mm
    1NC
    raudonas
    įleistas
    plastikinis
    IP40
    Tinka, kai reikia:
    • reikia STOP (išjungimo) mygtuko be pašvietimo (raudonas);
    • tinka įleistas, nuo atsitiktinio paspaudimo apsaugotas stūmiklis;
    • reikia ekonomiško plastikinio 22 mm valdymo elemento.
    Patikrinkite prieš naudojimą:
    • ar funkcijai tinka 1NC kontaktas;
    • ar nereikia LED pašvietimo būsenai rodyti;
    • ar IP40 pakanka montavimo vietai, ar reikės FP SD gaubtuvo.
    Svarbus priminimas: FP PCP r Pl yra raudonas įleistas plastikinis mygtukas su 1NC kontaktu be pašvietimo; LED versijos žymimos FP PCPI.

    DUK

    Ar FP PCP r Pl turi pašvietimą?
    Ne, FP PCP r Pl yra mygtukas be pašvietimo, o LED versijos žymimos FP PCPI.
    Koks kontaktas?
    Mygtukas turi vieną 1NC kontaktą, kuris paspaudus nutraukia grandinę.
    Kokio dydžio skylės reikia?
    Mygtukas montuojamas į standartinę Ø 22 mm skylę.
    Ar mygtukas fiksuojasi?
    Ne, mygtukas yra be fiksacijos ir atleidus grįžta į pradinę padėtį.
    Ar galima padidinti apsaugos laipsnį?
    Uždėjus silikoninį gaubtuvą FP SD priekinės dalies apsaugos laipsnis pasiekia IP67.
    Ar yra metalinė versija?
    Taip, FP PCP r yra tos pačios funkcijos metalinė alternatyva.

    Mygtukas | 22 mm | 1NC | raudonas | plastikinis | be pašvietimo | IP40 | be fiksacijos | Promfactor Baltic | FP PCP r Pl

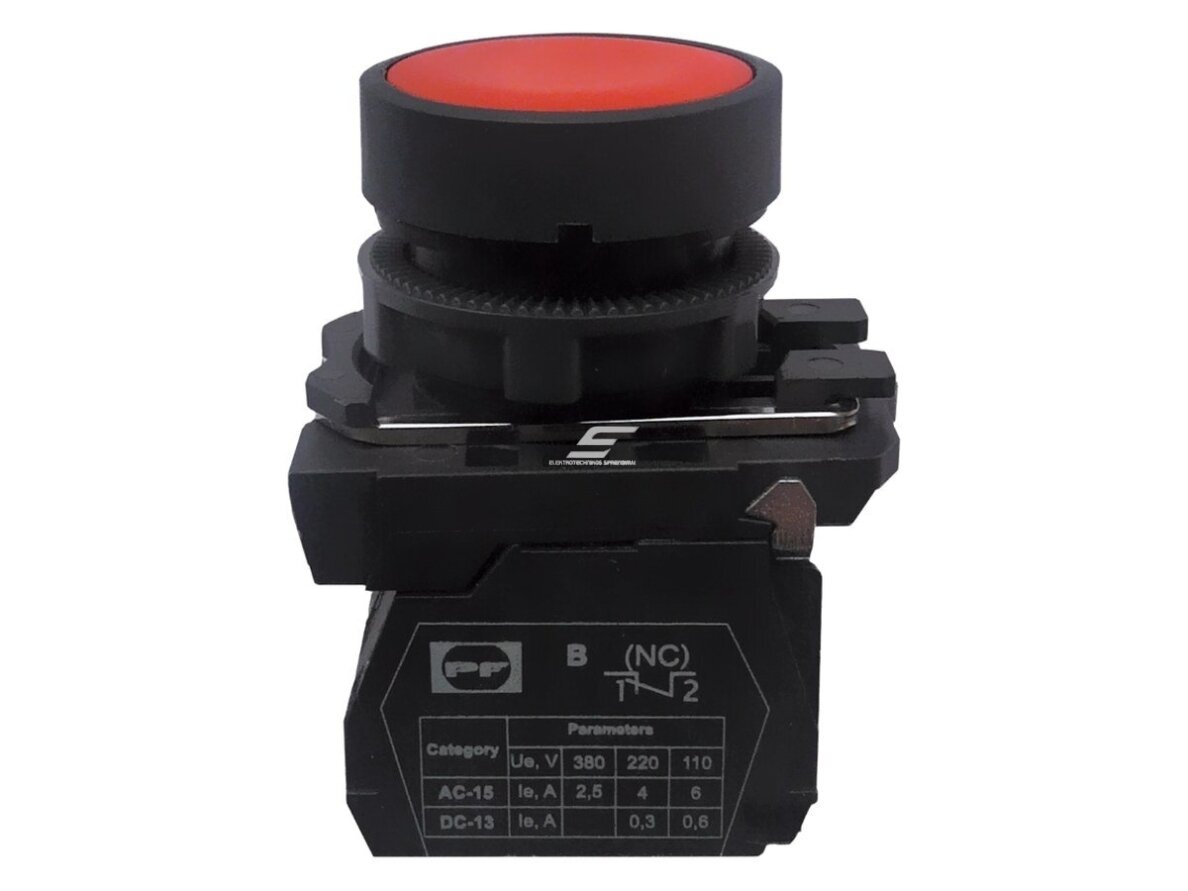

    Promfactor Baltic FP PCP r Pl – raudonas įleistas plastikinis mygtukas 1NC, Ø 22 mm, IP40, be pašvietimo ir be fiksacijos – STOP (išjungimo) mygtukas valdymo pultams, skydams ir mygtukų dėžutėms.

    Iliustracinis vaizdas gali būti sukurtas naudojant DI. Prekės išvaizda gali nežymiai skirtis nuo pavaizduotos. Vadovaukitės technine specifikacija.
