  • Nauja prekė   Mygtukas | 22 mm | 1NO | geltonas | metalinis | be pašvietimo | IP40 | be fiksacijos | Promfactor Baltic | FP PCP y

    Mygtukas | 22 mm | 1NO | geltonas | metalinis | be pašvietimo | IP40 | be fiksacijos | Promfactor Baltic | FP PCP y

    Kodas: FP PCP y
    Pasiteirauti apie prekę
    Kaina 2.17 € su PVM
    ( 1.79 € be PVM )

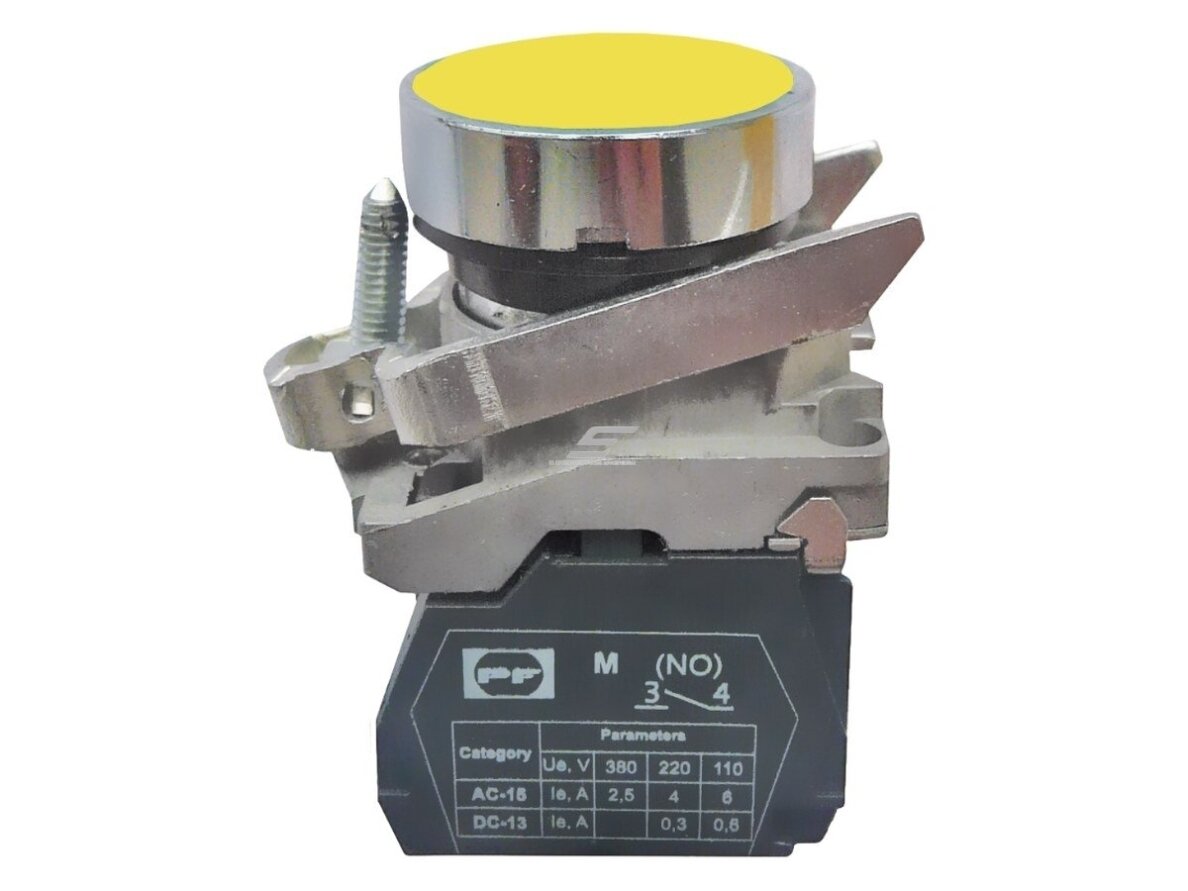

    FP PCP y – geltonas įleistas metalinis mygtukas su 1NO kontaktu, Ø 22 mm, IP40, be fiksacijos, įspėjimo / įsikišimo funkcijai skyduose ir valdymo pultuose.

  • Prekės aprašymas

    Mygtukas | 22 mm | 1NO | geltonas | metalinis | be pašvietimo | IP40 | be fiksacijos | Promfactor Baltic | FP PCP y

    FP PCP y – Promfactor Baltic FP PCP serijos geltonas įleistas metalinis mygtukinis jungiklis su 1NO kontaktu, be pašvietimo ir be fiksacijos, montuojamas į Ø 22 mm skylę skydo durelėse, pulte ar mygtukų dėžutėje; priekinės dalies apsaugos laipsnis IP40.

    Pagrindinė mintis:
    Geltona spalva pagal EN 60204-1 skiriama įsikišimui esant neįprastai situacijai – pvz., ciklo pertraukimui, aliarmo patvirtinimui ar rankiniam režimui, todėl operatorius ją atskiria nuo START ir STOP. Įleistas stūmiklis nesikiša virš žiedo, todėl mygtukas sunkiau paspaudžiamas netyčia.
    Kontaktas
    1NO
    Mygtuko tipas
    įleistas, be fiksacijos
    Montavimas
    Ø 22 mm skylė
    Korpusas
    metalinis, IP40 iš priekio

    Veikimo principas

    Mygtukas įstatomas į Ø 22 mm skylę ir iš galo priveržiamas tvirtinimo veržle; prie kontakto bloko gnybtų prijungiami valdymo grandinės laidai (užveržimo momentas 0,8 Nm).

    Ramybės būsenoje 1NO kontaktas atviras; paspaudus stūmiklį kontaktas užsidaro ir į valdymo grandinę ar PLC įėjimą perduodamas impulsas, o atleidus mygtukas grįžta į pradinę padėtį.

    Prijungus prie PLC ar signalizacijos relės įėjimo, paspaudimas perduoda įsikišimo komandą – pauzę, aliarmo patvirtinimą ar rankinį režimą – nepažeidžiant STOP grandinės.

    Kuo naudingas FP PCP y?
    Atskiras įsikišimo mygtukas, kurio operatorius nesupainioja su START ir STOP: metalinis korpusas, standartinė Ø 22 mm skylė ir 1 000 000 mechaninių ciklų resursas.

    Techninės specifikacijos

    Prekės tipas Mygtukinis jungiklis įleistas, be pašvietimo, be fiksacijos
    Gamintojas / kodas Promfactor Baltic / FP PCP y
    Serija FP PCP (įleisti mygtukai)
    Korpusas metalinis
    Spalva geltonas
    Kontaktas 1NO
    Pašvietimas nėra
    Standartas IEC/EN 60947-5
    Dažnis 50/60 Hz
    Izoliacijos įtampa Ui 660 V
    Atsparumas (elektrinis / mechaninis) 100 000 / 1 000 000 ciklų
    Apsaugos laipsnis IP40 iš valdymo pusės (IP67 su silikoniniu gaubtuvu); IP20 iš montavimo pusės
    Montavimo skylė Ø 22 mm
    Varžtų užveržimo momentas 0,8 Nm
    Darbo temperatūra -25…+45 °C
    Sandėliavimo temperatūra -25…+60 °C
    Aukštis virš jūros lygio iki 2000 m
    Kontakto komutacija (FP serija) 0,3–8 A; 48–400 V AC / 24–220 V DC

    Pagrindinės funkcijos

    • 1NO kontaktas – paspaudus uždaro grandinę – START, RESET ar PLC įėjimo komanda.
    • Įleistas stūmiklis – apsaugo nuo atsitiktinio paspaudimo šalia einant ar valant pultą.
    • Geltona spalva – aiškiai žymi įspėjimo / įsikišimo funkciją pagal įprastą valdymo pultų spalvų logiką.
    • Be fiksacijos – impulsinis veikimas tinka kontaktorių savilaikos schemoms ir PLC įėjimams.
    • Standartinė Ø 22 mm skylė – suderinamas su kitais FP serijos 22 mm valdymo elementais ir mygtukų dėžutėmis.
    • Metalinis korpusas – patvarus dažnai naudojamuose pramoniniuose pultuose.
    • IP67 su silikoniniu gaubtuvu – uždėjus FP SD gaubtuvą priekinė dalis apsaugoma nuo dulkių ir vandens.
    • Papildomi kontaktai – prireikus kontaktų skaičių galima papildyti FP NO arba FP NC kontaktų blokais.

    Kur naudojamas?

    • Aliarmo ar įspėjimo patvirtinimas (signalizacijos nutildymas)
    • Ciklo pertraukimas ar rankinio režimo įjungimas
    • Linijos „pauzė“ komanda PLC įėjime
    • Įsikišimo mygtukas staklių ar linijos pulte
    • Pramoniniai valdymo pultai ir staklių skydai
    • Skydų durelės dažnai naudojamuose įrenginiuose

    Naudojimas pagal poreikį

    Staklių ir apdirbimo centrų elektrikui.
    geltonas įleistas 1NO mygtukas metaliniame korpuse tinka ciklo pertraukimo ar rankinio įsikišimo komandai staklių pulte.
    Signalizacijos ir aliarmų sistemų montuotojui.
    geltonu mygtuku operatorius patvirtina įspėjimą ir nutildo sireną, nemaišydamas jo su START ar STOP.
    Gamybos linijų priežiūros komandai.
    metalinis įleistas mygtukas atsparus dažniems paspaudimams ir netyčia nepaspaudžiamas šalia einant.

    Praktinis panaudojimas

    Jeigu linijoje reikia rankinio „pauzės“ signalo PLC, tada FP PCP y 1NO kontaktas jungiamas į 24 V DC PLC įėjimą, o paspaudus PLC sustabdo ciklą nepažeisdamas STOP grandinės.

    Pritaikymo gidas: kaip naudojamas praktikoje

    FP PCP y taikomas įvairiuose skyduose – keičiasi tik tai, kur jungiamas 1NO kontaktas:

    Objektas Kas prijungiama Rezultatas Montuotojo pastaba
    Aliarmo patvirtinimas 1NO į signalizacijos relės ar PLC įėjimą Sirena nutildoma, gedimo indikacija lieka Gedimo indikaciją valdykite atskirai
    PLC įėjimas 1NO į PLC skaitmeninį įėjimą PLC gauna komandos impulsą 24 V DC įėjimui naudokite atskirą valdymo grandinę
    Kelios valdymo vietos 1NO lygiagrečiai Komanda iš bet kurios vietos Ženklinkite laidus pagal schemą
    Mygtukų dėžutė Ø 22 mm skylė dėžutės dangtyje Vietinis valdymas prie įrenginio Drėgnoje vietoje naudokite FP SD gaubtuvą ir tinkamos IP klasės dėžutę

    Kaip parinkti FP PCP mygtuką be pašvietimo

    Spalva / kontaktas / korpusas Rekomenduojamas modelis
    žalias, 1NO, metalinis FP PCP gr (START)
    raudonas, 1NC, metalinis FP PCP r (STOP)
    juodas, 1NO, metalinis FP PCP bl (bendra funkcija)
    geltonas, 1NO, metalinis FP PCP y (įspėjimas / įsikišimas) ← šis modelis
    baltas, 1NO, metalinis FP PCP w (bendra funkcija)
    žalias, 1NO, metalinis, užrašas Start FP PCP gr Start (START)
    raudonas, 1NC, metalinis, užrašas Stop FP PCP r Stop (STOP)
    žalias, 1NO, plastikinis FP PCP gr Pl (START)
    raudonas, 1NC, plastikinis FP PCP r Pl (STOP)
    juodas, 1NO, plastikinis FP PCP bl Pl (bendra funkcija)
    geltonas, 1NO, plastikinis FP PCP y Pl (įspėjimas / įsikišimas)
    mėlynas, 1NO, plastikinis FP PCP blue Pl (RESET)
    žalias, 1NO, plastikinis, užrašas Start FP PCP gr Start Pl (START)
    raudonas, 1NC, plastikinis, užrašas Stop FP PCP r Stop Pl (STOP)
    Taisyklė: pirmiausia funkciją pasirinkite pagal spalvą (žalia – START, raudona – STOP, geltona – įsikišimas, mėlyna – RESET, balta ir juoda – bendra funkcija), tada formą (įleistas PCP saugo nuo atsitiktinio paspaudimo, iškilęs PCPB greičiau paspaudžiamas) ir korpusą (metalinis – intensyviam naudojimui, plastikinis Pl – ekonomiškiems skydams).
    Kada rinktis kitą sprendimą: plastikinės versijos – FP PCP … Pl serija; iškilęs mygtukas – FP PCPB serija; su LED pašvietimu – FP PCPI y / y24 / y110; START–STOP viename elemente – FP Prec LG; papildomi kontaktai – FP NO, FP NC; silikoninis gaubtuvas – FP SD.

    Pliusai

    • Įleistas stūmiklis – apsaugo nuo atsitiktinio paspaudimo
    • 1NO kontaktas įspėjimo / įsikišimo funkcijai
    • Standartinė Ø 22 mm skylė
    • Izoliacijos įtampa Ui 660 V, IEC/EN 60947-5
    • 1 000 000 mechaninių ciklų
    • IP67 su silikoniniu gaubtuvu FP SD

    Minusai / ribojimai

    • Nėra pašvietimo – būsenos indikacijai rinkitės FP PCPI y
    • Priekinė dalis be gaubtuvo IP40 – lauke ar drėgnoje vietoje naudokite FP SD gaubtuvą ir apsauginę dėžutę
    • Vienas kontaktas – jei reikia daugiau, papildykite FP NO ar FP NC bloku
    • Be fiksacijos – nėra avarinio stabdymo įtaisas; tam naudokite avarinio stabdymo reikalavimus atitinkantį grybo formos jungiklį su fiksacija

    Saugos ir montavimo pastabos

    • Montavimą ir prijungimą atlieka kvalifikuotas elektrikas, atjungus valdymo grandinės įtampą.
    • Valdymo grandinę apsaugokite saugikliu ar automatiniu jungikliu.
    • Gnybtų varžtus priveržkite 0,8 Nm momentu, daugiagyslių laidų galus užspauskite antgaliais.
    • Mygtukas be fiksacijos nėra avarinio stabdymo įtaisas pagal EN ISO 13850.

    Greitas pasirinkimo gidas

    Ø 22 mm
    1NO
    geltonas
    įleistas
    metalinis
    IP40
    Tinka, kai reikia:
    • reikia įspėjimo / įsikišimo mygtuko be pašvietimo (geltonas);
    • tinka įleistas, nuo atsitiktinio paspaudimo apsaugotas stūmiklis;
    • reikia patvaraus metalinio 22 mm valdymo elemento.
    Patikrinkite prieš naudojimą:
    • ar funkcijai tinka 1NO kontaktas;
    • ar nereikia LED pašvietimo būsenai rodyti;
    • ar IP40 pakanka montavimo vietai, ar reikės FP SD gaubtuvo.
    Svarbus priminimas: FP PCP y yra geltonas įleistas metalinis mygtukas su 1NO kontaktu be pašvietimo; LED versijos žymimos FP PCPI.

    DUK

    Ar FP PCP y turi pašvietimą?
    Ne, FP PCP y yra mygtukas be pašvietimo, o LED versijos žymimos FP PCPI.
    Koks kontaktas?
    Mygtukas turi vieną 1NO kontaktą, kuris paspaudus uždaro grandinę.
    Kokio dydžio skylės reikia?
    Mygtukas montuojamas į standartinę Ø 22 mm skylę.
    Ar mygtukas fiksuojasi?
    Ne, mygtukas yra be fiksacijos ir atleidus grįžta į pradinę padėtį.
    Ar galima padidinti apsaugos laipsnį?
    Uždėjus silikoninį gaubtuvą FP SD priekinės dalies apsaugos laipsnis pasiekia IP67.
    Ar yra plastikinė versija?
    Taip, FP PCP … Pl serija yra tos pačios funkcijos plastikinė alternatyva.

    Mygtukas | 22 mm | 1NO | geltonas | metalinis | be pašvietimo | IP40 | be fiksacijos | Promfactor Baltic | FP PCP y

    Promfactor Baltic FP PCP y – geltonas įleistas metalinis mygtukas 1NO, Ø 22 mm, IP40, be pašvietimo ir be fiksacijos – įspėjimo / įsikišimo mygtukas valdymo pultams, skydams ir mygtukų dėžutėms.
